Outrun Mini, la mini recre con volante!

Para celebrar que hoy es el 25 aniversario de la salida del ferrari testarrossa (24-10-1984) voy a empezar el proceso de la creación de mi sexta mini recreativa. las anteriores las podéis ver en los hilos:

http://www.retrovicio.com/foro/showthread.php?t=195
http://www.retrovicio.com/foro/showthread.php?t=192
http://www.retrovicio.com/foro/showthread.php?t=197
http://www.retrovicio.com/foro/showthread.php?t=2788
http://www.retrovicio.com/foro/showthread.php?t=5024

La máquina se parece a la Ave Fénix en el tamaño pero las formas son distintas, la placa base también va a ser diferente pero la principal diferencia es la presencia de un volante analógico y (espero) pedales (ya veremos si digitales o analógicos).

La máquina está en proceso por lo iré añadiendo avances a las distintas partes según las haga, por lo que puedo por ejemplo actualizar un dia el punto 3 y al siguiente el 2, etc.

1.- El mueble original
Por si alguno acaba de salir de la cueva y no conoce el juego, decir que se trata de una recreativa de Sega aparecida en el año 1986 y obra del maestro Yu Suzuki. En el juego conducíamos un ferrari testarrossa junto a una rubia que no dudaba en pegarnos la bronca si nos estrellábamos o cometíamos un error.



Existen 3 modelos de la recreativa, sitdown, deluxe, que añadía movimiento y era el más caro, por último el upright, que era el más común y en el que me voy a basar:



2.- La maqueta y las artes
Como el hardware ya lo tengo claro de la Ave Fénix, ya se lo que ocupa por lo que paso a las medidas del mueble suponiendo que serán similares

El mueble original destripado sería así:



Por lo que, partiendo de la base de las medidas de la Ave Fénix, me quedaría así la maqueta:



Con esas medidas ya puedo ponerme con las artes, el lateral de la máquina es así:



Como las imágenes que hay en internet tienen poca calidad para mi gusto, a dibujar toca. Voy a dividirlo en 3 partes, nubes, logo y el coche. Se dibuja, se entinta, se vectoriza en illustrator y se pinta en photoshop.

Nubes:





Logo:





El coche, en el original tienen caras un poco raras asi que me he permitido la licencia de cambiarlos un poco, no mucho.





Menos mal que son unas artes sencillas, las del Ave Fénix fueron un trabajo de chinos. El resultado final es el siguiente, creo que han quedado muy fieles.



Con la marquesina no hay problemas, en internet está con la calidad necesaría, se la ajusta al tamaño necesario, etc. y listo:



El bezel es un problema pq es el relieve y no tengo sitio para florituras, asi toca dibujarlo en photoshop simulando el relieve con sombras, creo que ha quedado resultón:



El panel me ha dado bastante faena para simular los relieves con luces y sombras. El botón debía ser verde pero en la tienda solo lo tenían en amarillo y como el volante es amarillo con el pegaso, pues nada, amarillo.



3.- Las piezas del mueble

Con las medidas claras, ya puedo empezar con el corte de las maderas. Esta vez y como el mueble es negro, voy a utilizar madera recubierta de melamina, así me ahorro el tema de la pintura. El problema de esta madera es que es aglomerado en vez de mdf o chapado, por lo que se descascarilla muy fácilmente al cortarlo, hay que utilizar una sierra especial y aun así un lado quedará bien y el otro mal (uno irá tapado con vinilos o hacia dentro del mueble por lo que no se verá). Esos 'fallos' los pinto de negro, al igual que los lados y queda muy disimulado.

Tenemos 9 piezas distintas, más los 2 laterales y faltaría el panel que se hará más tarde, en cuanto haya solucionado el tema de los controles:



Detalle de los agujeros para los altavoces:



Detalle de los agujeros de ventilación de la tapa trasera donde irá la placa base, el marcianito que no falte

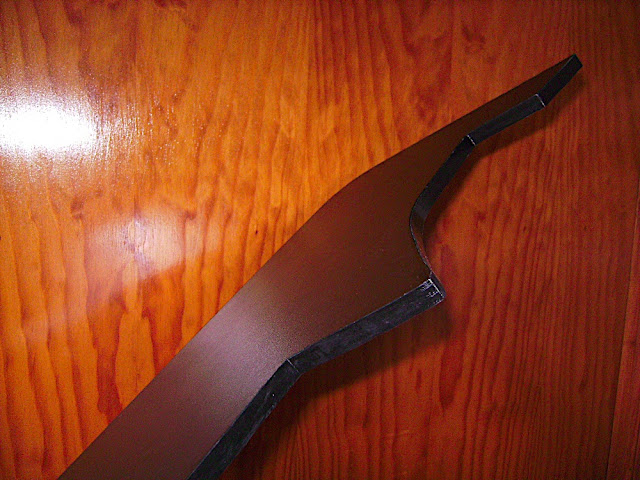

Para los bordes de los laterales he usado cubrecantos de ese que se pone con plancha, al igual que hice con el mando blue elf que se ve detrás en la foto:



Tiene su dificultad ya que el dichoso mueble tiene muchas curvas y el cubrecantos se raja muy fácilmente, hay que tener mucho cuidado al ponerlo, lo bueno es que es muy barato y aplicándole calor se quita sin problemas. Aquí en detalle:



4.- Montaje del mueble

Después de juntar varias impresiones para abaratar un poco el coste del vinilo ya lo he mandado a imprimir (sale muy caro imprimir poca cantidad, en muchas imprentas ni siquiera imprimen menos de un metro cuadrado). Cobran por cm asi que hay que aprovechar hasta el menor hueco, incluso imprimiendo cosas que vaya a necesitar o no en el futuro



Como las otras veces, primero hay que poner los vinilos antes de montar el mueble. Se espolvorea agua jabonosa sobre la superficie, se seca un poco y se aplica el vinilo, eliminando las burbujas que puedan quedar, gracias al agua jabonosa se puede despegar sin miedo.




Pasamos al montaje en sí, empezamos por las escuadras de la base. Vamos a ir añadiendo un lateral y varias piezas más de la estructura antes de añadir el otro lateral.



Fijamos la parte trasera.



Añadimos el lateral que sujetamos a la base y a la parte trasera.



Panel de altavoces.



Parte inferior del panel.



Tope de la puerta posterior.



Ya se puede colocar el otro lateral y sujetarlo todo bien.




Ahora coloco la tapa trasera, como en la Ave Fénix ahí irá la placa, la sujeto con una cerradura tb, la única diferencia es que uso una bisagra de piano en vez de dos pequeñas.



Después pongo los leds que iluminarán la marquesina, como en las anteriores, son una tira de leds para tunning de coches, lo alimento con +12V, con un interruptor para poder cortar la corriente. Los leds han de estar aproximadamente a un cm de la marquesina para que la luz sea uniforme.



Foto sin luz para que se aprecie la marquesina iluminada.



Para el techo voy a colocar un ventilador de chasis conectado a +5V para se que sea silencioso, en la Ave Fénix tuve que poner uno pequeño algo ruidoso debido a que la pantalla giratoria chocaba con uno grande. Al igual que los leds, lleva un interruptor para poder apagarlo.

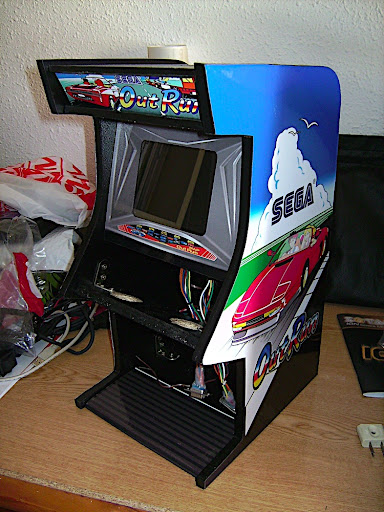

Así se queda con el techo puesto.



Como el mueble original tiene una curva muy pronunciada, he tenido que poner esa esquina en el techo para poder imitarla, aunque de forma mucho menos pronunciada debido a limitaciones de tamaño. Así queda cuando ponemos la pieza que hace 'esquina' entre el techo y la parte trasera.



5.- La Pantalla

Como siempre utilizo la pantalla de la psone, solo que al utilizar un pc y un conversor vga-rgb (el mismo de la Ave Fénix), podría usarse tanto pal como ntsc. En este enlace podeis ver el desmontaje y donde hay que soldar en la pantalla:

http://www.papayalabs.co.uk/hacks/psonelcd.php

Hay que dejarla tal que así:



Por detrás pego la entrada/salida de video y la entrada de corriente, enyre 8 y 8.5 V que conseguiré con un regulador 7808 desde 12 V.



Para proteger la pantalla utilizo una lámina de ecoglass del leroy merlin cortada con mi flamante nueva sierra de marquetería, para chismes pequeños se da mejor que con la sierra de calar y no es excesivamente cara, unos 40 €.



Voy a explicar un poco más detalle como pegar los vinilos, primero necesitamos agua jabonosa.



Espolvoreamos la superficie, ya sea madera, ecoglass, etc.



Hay que sacar la superficie, si está muy humeda el vinilo no pegará en absoluto, la idea es que no pegue del todo.



Aplicamos el vinilos, con un trapo quitamos las arrugas o burbujas que nos hayan quedado. Lo recomendable es que lo dejemos secar un dia, para que el vinilo quede bien pegado.



Ya podemos pegar el ecoglass a la pantalla, para fijarla al mueble usaré unos imanes, mientras no estén pegados al disco duro no pasa nada.



Y así queda dentro y fuera del mueble.





6.- La placa

Esta vez en vez de la intel voy a utilizar la zotac, también con atom 330 pero con un chipset ION infinitamente mejor. Entre otras cosas, trae la nvidia 9400 que llevan los mac ahora, salida vga-dvi-hdmi, salida de audio optica-coaxial y jack de toda la vida, e-sata... incluso fuente integrada y wifi. La placa está MUY MUY bien, pero claro, es más cara.



Para conectar todo necesitamos varios cables, de izquierda a derecha, arriba a abajo tenemos el cable que lleva la corriente del adaptador a la placa, el conversor vga-rgb, el 'pulpo' de cables de corriente que alimentará la pantalla, leds, etc., el cable que lleva el video del conversor a la pantalla, alimenta el 7808 para la pantalla y el audio de la placa a los altavoces y por último el botón de encendido y su led correspondiente. Tb hay otro que no se ve que irá de la pantalla a la salida tv rgb.



Probamos todo antes de meterlo en el mueble. Funciona!



La placa con todos los cables bien sujetos.



En el lateral derecho ponemos el conversor vga-rgb, los interruptores de la marquesina y ventilador y el 7808 con su disipador.



En el izquierdo tenemos el hdd (boca abajo), arriba irá el interfaz de los controles.



Y ya tenemos el chisme funcionando!



7.- Los controles

Vamos a dividirlo en 2, el panel y los pedales. EL panel lo forma el botón iluminado de start, el volante y la palanca de marchas.

El botón iluminado debería ser verde pero así de pequeño solo lo he encontrado amarillo, ningún misterio aquí, cambiar la bombilla de 12 V por un led que es alimentado por la placa base (es el led de power).

Tras probar bastantes opciones, me he decantado por el mando de Hori Zerotech para Saturn.



Tiene lo que necesitaba, potenciómetros, un volante con retorno (aunque tenga forma de rueda) y pequeño. Al principio iba a usarlo con un adaptador de saturn-usb pero tuve problemas con la dirección arriba-abajo (no tiene) y algunos juegos se volvían locos. Al final, solo utilizo el mecanismo físico del volante y su potenciómetro conectado a un a-pac.



El mando tiene 3 potenciómetros pero el adaptador me reconocía 2 como digitales, otra razón para usar el a-pac. Le quito los potenciometros de los pedales y dejo el del volante.



Para la palanca, al ser de dos posiciones, he utilizado este botón tipo encendido, se le hace un agujero y se le pega la palanca más pequeña que he encontrado.



Preparamos la madera con 3 agujeros, la zona del interruptor para la palanca hay que rebajarla por debajo para que haga buen movimiento:



Como la rueda como volante no es que me entusiasme, he recortado un circulo de plástico para que la superficie quede lisa y poder pegar el escudo del pegaso que llevaba la recreativa original en el volante. La parte exterior es como esponja, muy agradable al tacto.



Colocamos el vinilo, el botón, el volante y la palanca.



Se cablea al a-pac siguiendo las instrucciones de ultimarc, lo he colocado en el hueco que dejé encima del disco duro.





Debajo del panel he puesto dos botones de servicio que hacen de start y esc, el a-pac no es como el i-pac que se comporta como un teclado programable sino como 2 pads analógicos de 2 ejes cada uno por lo que hace falta el joy to key para que funcionen como 2 teclas.



Detalle del botón start iluminado.



La máquina ya es jugable pero aquí me encuentro con problemas... primero, el outrun en el mame con el atom va horrible, 8 de frameskip, así que hay que utilizar final burn, frameskip 0.



El cambio de marcha en la recreativa era un interruptor, su pulsación era Low y al soltarlo era High, en los emuladores NO, cada pulsación cuanta como cambio low-high o high-low. Así que mi palanca ya no se comporta como en la original. Cosas de la vida, Chase HQ si se comporta como el original.

Segundo, final burn considera los pedales como digitales, asi que nada de potenciometros aquí, genial... asi que ahora toca hacer de Mcguiver para hacer unos pedales digitales.

Bueno, pedales, primero vamos a poner unas bisagras y unos muelles:



Luego unos switches boca abajo, que pivotaás sobre eje... que es un clavo en realidad:



Juntamos ambas cosas y lo fijamos bien:

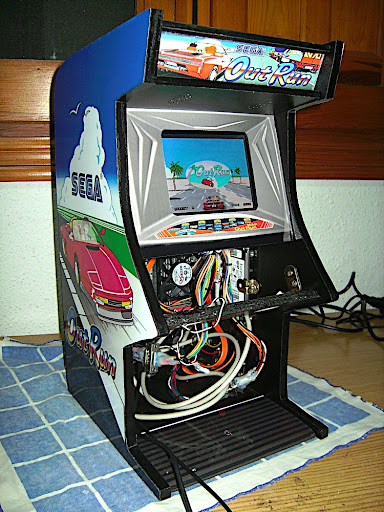

Y ya tenemos el cableado final del chisme:



¿No ha quedado mal verdad?



A Olivia le gusta:



Y comparada con la original, ¿notais la diferencia?



Y para terminar dejo 2 videos, del making off el primero y de pruebas el segundo:

http://www.youtube.com/watch?v=qAdH28N2yE0

http://www.youtube.com/watch?v=f94kEV9Bz9g

Espero que os haya gustado!
