[Hilo Oficial] USB SPI Flasher

Puedo utilizar este entrenador para hacer el USB SPI?¿?¿?¿??¿?

http://www.neoteo.com/entrenador-para-pic-18f2550.neo
Dado que han "Desarchivado" este hilo oficial [Hilo Oficial] USB SPI Flasher planteo...

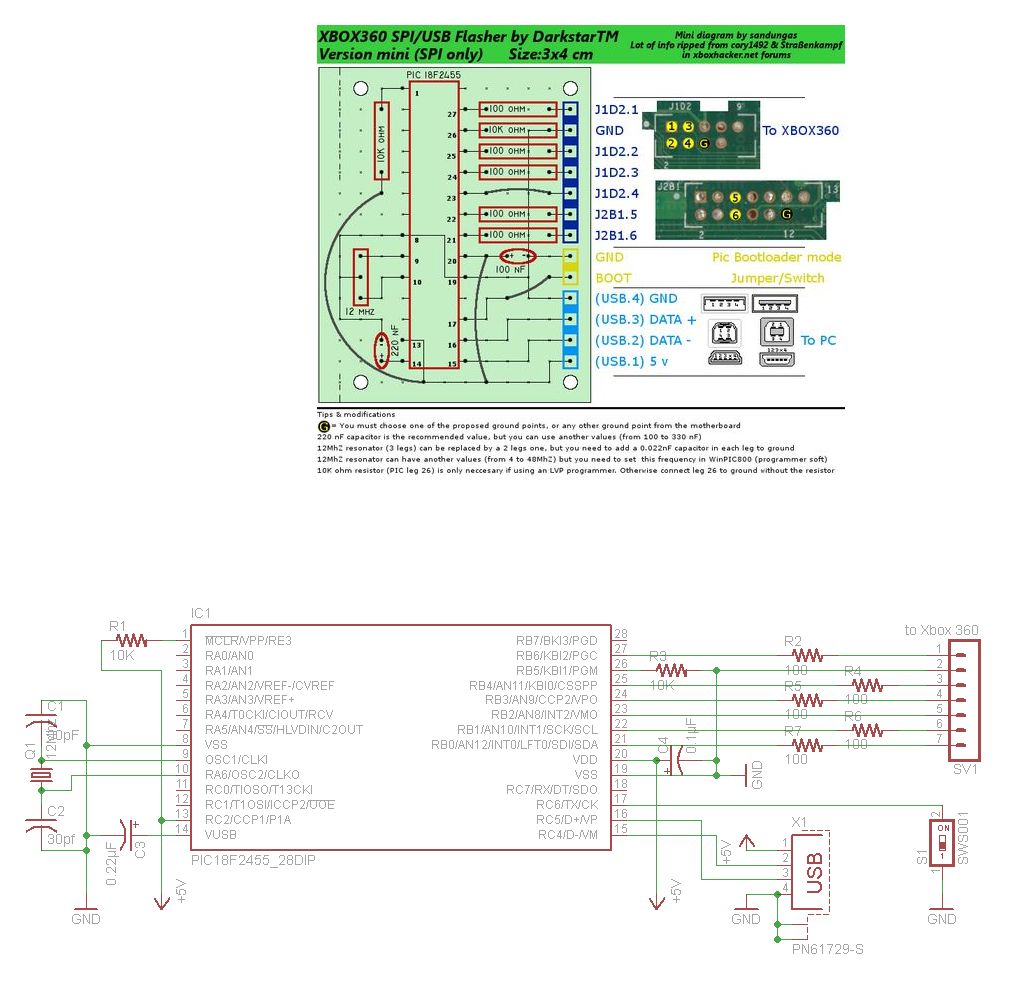

Me hice un USB/SPI Flasher en su momento y quisiera saber si se puede reprogramarse el PIC con este circuito...

Imagen

¿es el jumper del PIC BootLoader? cual es la forma de proceder??

El PIC ya me lo dieron programado, sin embargo estoy teniendo problemas de "Incompatible ARM hardware for this version of NandPro!" usando el ultimo jtag tool v3.0 para meter el xell(HDMI) y un nuevo FreeBoot con dash 12625. Por lo que he leido, puede que la version del PIC sea demasiado antigua para la versión den nandpro que usa el jtag tool (la version 2.0b)... no dispongo de un ART2003 para reprogramar el PIC tal y como documentan en algun hilo... de ahi la pregunta.

Un saludo y gracias.

Nuevo mensajepor werwer 03 May 2011 11:36
¡Hola!

Si que puede programarse con ese circuito poniendo el jumper en la posición adecuada (yo puse un interruptor), pero siempre y cuando el PIC tenga el bootloader ya grabado, que entiendo que sí si se siguieron los pasos del tutorial de EOL.

Un saludo.


Pues, aprovecho para despedirme del mundo jtag muy a mi pesar... y es un poco largo de contar pero bueno... digamos que no se puede acceder a la NAND de ninguna forma (he resoldado, acortado los cables, usados varios circuitos para su lectura, puesto nuevos cables, usado puntos de ground alternativos y todo lo habido y por haber)... me compre una nueva a la cual he podido flashear el lector y listo. Sin embargo si quisiera que si alguien conoce la forma de reprogramar el PIC con el jumper de USB/SPI Flasher que comente por favor, mas que nada por curiosidad y por si a alguien pueda venirle bien.

Un saludo y nos vemos por eol!!!!
usa infectus o cygnos,que si te ira.se te habra jodido el southbridge
Medievale,

en el primer post del hilo hay un enlace a un tutorial de Tvillage, que es fenomenal.
Ahí tienes el punto PASO 4: PROGRAMACION DEL PIC EN EL USBFLASER, que te lo explica.

Un saludo.
Para no abrir un hilo nuevo, que aporte mucho mas de lo dicho sobre "USB spi flasher 360", lo pongo por aquí.

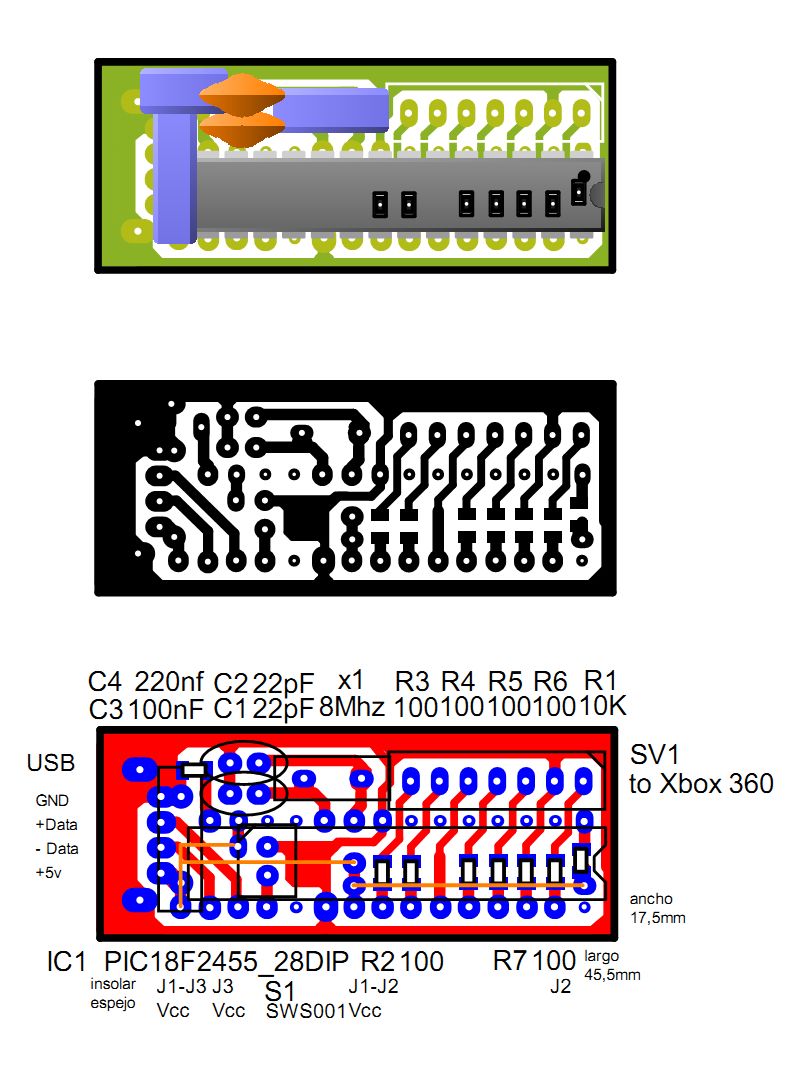

Es un diseño de PCB para insolar, del archiconocido esquema del USB spi flasher del primer post.

Imagen

En el diseño los puentes de hilo, quedan por debajo del zocalo para el pic 18f2550, quedando protejidos e invisibles.
Por la cara del cobre van soldadas la resistencias,que son SMD, disdinuyendo el tamaño de la placa considerablemente, el interruptor para el reset, formado por la patilla 17 del chip y masa, se ha reducido a dos topos de cobre, que nisiquiera se le da uso (al programar PICFLASH v3b plus2 por primera vez no es necesario y como el reset se usa para actualizar, pues eso, no se usa, si hace falta se puentea un cable o si se prefiere poner dos pin por la cara del cobre y un junper de un disco duro, en fin un interuptor no tiene secretos de estado.
Para terminar decir que he usado un cristal de cuarzo de 8mhz, se hace modificando el bootloader al programarlo, con el t-20 (por ejemplo), en config seccion cristal, y recordar que hay que invertir el fotolito para insolar.
Sin mas dejo los dibujos y las descargas.
saludos

Imagen
Imagen

Imagen
Imagen

Adjuntos

¿Sirven estos esquemas para el nuevo exploit?
Si yo no lo he entendido mal, el nuevo exploit se divide en dos partes, por un lado leer y escribir la nand, y por otro colocar un chip previamente programado en el pc.

Así pues, y si esto es así, en teoría para la parte de leer y escribir si que debería funcionar, de todos modos yo esperaría un poco a que el proceso se aclare del todo, salga algún rebooter para él, etc...

Llegado el momento dios dirá (se le está poniendo una cara de viciosa a la slim... XD) pero todo apunta a que la parte de lectura escritura se puede hacer con los mismos métodos que ya hacíamos, incluyendo el spi usb flasher.

Saludos.
Para la parte de escritura y lectura de la nand me refería. Gracias por la respuesta.
La programación del pic ya daba algunos problemas con big nand. Si bien es cierto que se podian leer los primeros bloques sin necesidad de leerla entera no se como se comportaria con las consolas con 4gb internos. Quizas se necesite una nueva programacion del pic y del software para reconocer las nuevas flash sin problemas.
Aun esta un poco verde, pero confio que en poco tiempo irán saliendo herramientas.
La programación del pic ya daba algunos problemas con big nand. Si bien es cierto que se podian leer los primeros bloques sin necesidad de leerla entera no se como se comportaria con las consolas con 4gb internos. Quizas se necesite una nueva programacion del pic y del software para reconocer las nuevas flash sin problemas.
Aun esta un poco verde, pero confio que en poco tiempo irán saliendo herramientas.


Amigo Coolfogo la memoria del xbox 360 slim es un modulo independiente a la nand y se puede quitar no es como en las jasper que viene integrada en la nand, cunado le quitas la memoria interna queda solo la nand de 16mb,
Eso se extrae en 5 minutos con USB SPI Flasher, y funcioana perfecto solo hay que saberlo usar aquí te coloco una imagen

Imagen


Imagen


Imagen



Imagen
Amigo Coolfogo la memoria del xbox 360 slim es un modulo independiente a la nand y se puede quitar no es como en las jasper que viene integrada en la nand, cunado le quitas la memoria interna queda solo la nand de 16mb,
Eso se extrae en 5 minutos con USB SPI Flasher, y funcioana perfecto solo hay que saberlo usar aquí te coloco una imagen


Perfecto. No lo sabia . Entonces es igual de sencillo leer y escribir la nand :D
alguien puede compartir el cogido del pic si es posible ?
Tenia montada la placa del spi flasher hace tiempecillo pero siempre me falto eso.
Entonces las slim son de 16mb, lo que las de 4gb llevan un modulin que se puede quitar.
A mi me decian que en el game stop que las de 4gb eran peores, hacian mas ruido y se calentaban mas :D .
davidx escribió:una alternativa al 18F2455-I/SP no lo encuentro

estoy haciendo pruebas con el chip de un dongle de ps3 el Usbbreak creo que es el mismo 18f2455

pero no tengo el hex para tratar de programarlo si alguien sabe algo y lo pudiera compartir
Alguien tiene el codigo fuente, considero q alguien podria portarlo a mas micros si se le distribullera, no solo pics 1 tipo de pic
reaf escribió:alguien puede compartir el cogido del pic si es posible ?
Tenia montada la placa del spi flasher hace tiempecillo pero siempre me falto eso.
Entonces las slim son de 16mb, lo que las de 4gb llevan un modulin que se puede quitar.
A mi me decian que en el game stop que las de 4gb eran peores, hacian mas ruido y se calentaban mas :D .


He subido toda la carpeta que tenia guardada de cuando yo lo hice siguiendo este hilo:
hilo_tuto-explt-jasper-512mb-usb-spi-art2003-te20-act-9_1370907

No lo he comprobado, pero debería estar todo lo necesario. Si no, poneros en contacto con el autor de aquel hilo.

Saludos.

Link: http://www.fileserve.com/file/EwDrsnw/U ... lasher.rar
¿hay alguna versión del usb spi flasher que incorpore unos leds de estado?

Saludos.
he estado preparando todo para empezar en el tema de jtag pero ando bastante confundido, lo del diodo que aparece y se pone despues del jtag para evitar la actualizacion es un zener no? de cuanto es?, se pone incluso en las slim? estoy bastante liado ya que el manual es para el jtag anterior y nunca me puse en el tema en esos momentos por no tener una consola exploiteable, tengo un programador usb ese me serviria para programar el pic no? una ves listo el usbflasher es valido para todas las consolas o hay que moverle algunas cosas? vi en unas fotos que despues del flasheo se deja una especie de tira de pines con cables dentro de la consola es para cualquier modelo? siento el hacer tantas preguntas pero si pudieran ayudarme se los agradecere que como ven si estoy perdido.
el esquema es casi igual al del psgropic de ps3 que hice en su dia, la cosa es poner las resitencias y reprogramar el pic y listo para extraer la nand de manera rapida.
Tengo puesto un cristal a 8mhz, a la hora de programarlo, pongo el cristal a 8mhz y para alante ¿no? o ¿ he de ponerle el cristal a 12mhz?

Saludos
el esquema es casi igual al del psgropic de ps3 que hice en su dia, la cosa es poner las resitencias y reprogramar el pic y listo para extraer la nand de manera rapida.
Tengo puesto un cristal a 8mhz, a la hora de programarlo, pongo el cristal a 8mhz y para alante ¿no? o ¿ he de ponerle el cristal a 12mhz?

Saludos


yo arme un par hace tiempo y use cristales de 20mhz y sin problemas ( obviamente cambiando el valor en el hex ) funcionan muy bien
ok pues entonces al peli gracias, ya os contare como me va la cosa.

Saludos
reaf escribió:ok pues entonces al peli gracias, ya os contare como me va la cosa.

Saludos

suerte real

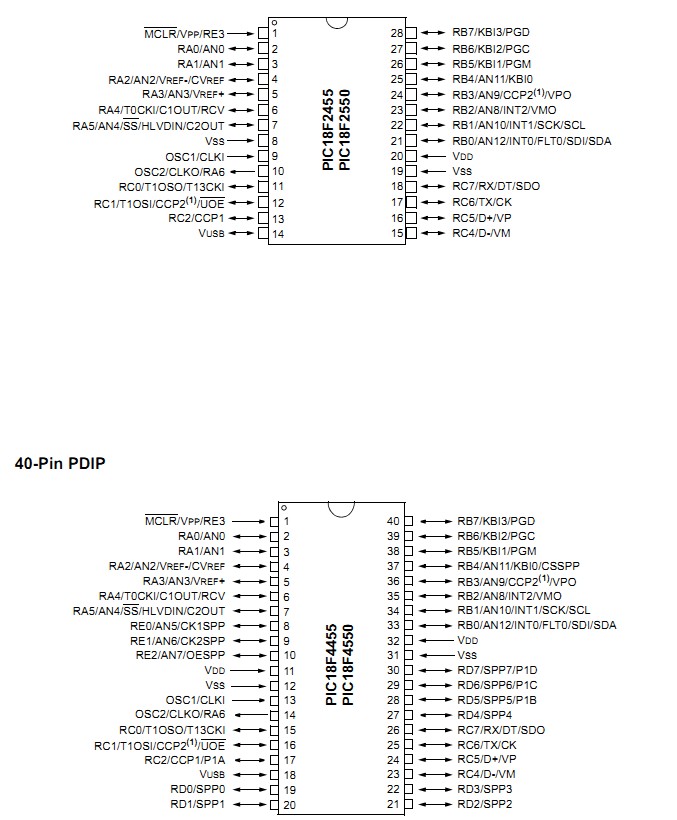

Hola, alguien ha intentado migrar el codigo para un pic 18f2550, ya que es el que encuentro en mi pais..

Dejo el pdf, le voy a hechar un ojo...

http://www.4shared.com/file/98537797/bd ... F2550.html

Tambien encontre este otro jtag de codigo libre con un atmel AT90USB162, la idea es reutilizar los componetes con que se hicieron los dongles para la ps3 hace un año..

http://code.google.com/p/opendous-jtag/

un saludo...
Mincho escribió:Hola, alguien ha intentado migrar el codigo para un pic 18f2550, ya que es el que encuentro en mi pais..



puedes programar el código en un 18F2550, yo lo he probado con uno que tenía por aquí y funciona ;-)
vct5045 escribió:
Mincho escribió:Hola, alguien ha intentado migrar el codigo para un pic 18f2550, ya que es el que encuentro en mi pais..



puedes programar el código en un 18F2550, yo lo he probado con uno que tenía por aquí y funciona ;-)


Y me sirve el mismo bootloader?

Gracias y un saludo...
Mincho escribió:
Y me sirve el mismo bootloader?



Si, pero si quieres, puedes programar el pic directamente con este hex que subió un compañero del foro:

http://www.megaupload.com/?d=VMSEYO8D

Si tienes un sistema de 32 bits, puedes utilizar los drivers que vienen con el nandpro, si tienes uno de 64 bits, tienes que usar los drivers que se encuentran en este pack:

http://www.megaupload.com/?d=SDMJY8IY

Además si tienes el sistema de 64 bits, tienes que copiar este fichero en la carpeta del nandpro:

http://www.megaupload.com/?d=31CJRRWW


A parte de eso, yo he instalado también esto, no se si será totalmente necesario:

http://www.megaupload.com/?d=WF4R5TXN

Se supone que es el port95nt para sistemas x64


Creo que no se me escapa nada más...


PD: creo que los drivers y el hex deberían estar en el post inicial ;)
vct5045 escribió:
Mincho escribió:
Y me sirve el mismo bootloader?



Si, pero si quieres, puedes programar el pic directamente con este hex que subió un compañero del foro:

http://www.megaupload.com/?d=VMSEYO8D

Si tienes un sistema de 32 bits, puedes utilizar los drivers que vienen con el nandpro, si tienes uno de 64 bits, tienes que usar los drivers que se encuentran en este pack:

http://www.megaupload.com/?d=SDMJY8IY

Además si tienes el sistema de 64 bits, tienes que copiar este fichero en la carpeta del nandpro:

http://www.megaupload.com/?d=31CJRRWW


A parte de eso, yo he instalado también esto, no se si será totalmente necesario:

http://www.megaupload.com/?d=WF4R5TXN

Se supone que es el port95nt para sistemas x64


Creo que no se me escapa nada más...


PD: creo que los drivers y el hex deberían estar en el post inicial ;)


Entonces este programador casero me seriria...

Imagen

Gracias, menos mal son casi iguales...



un saludo...
mincho funciona muy bien ,ese ya fue probado por varios aca en el foro para el psgroove hagale sin miedo.
Yo tengo por aqui un psgrovepic, que utilize para una ps3 que tenia... ahora no tengo ps3 pero me quedo el pic y el cutreprogramador, ya alguien puso el hex para el pic 18f2550..

Ahora me podian aclarar si seria el mismo esquema de lña pag 1??

No habra uno mas claro (jeje mas facil de leer para uno novato).. espero sus respuestas..

Por cierto el hex que dan es para usarlo con crystal, o sin el?? porfas.. que me he liado.. aunke ya tengo mi programador por lpt... me pareceria bien aprovechar mi pic que esta muerto de risa.. y q aki en mexico es un poco dificil de conseguir (bueno en mi pueblo jeje)

grax y saludos..
Mincho escribió:Tambien encontre este otro jtag de codigo libre con un atmel AT90USB162, la idea es reutilizar los componetes con que se hicieron los dongles para la ps3 hace un año..

http://code.google.com/p/opendous-jtag/

un saludo...


Una pregunta,esto es para usar un ATMEL AT90USB168 como nandumper????por que yo tengo varios.

Espero tu respuesta y si fuera así no tendrás el diagrama de como se suelda a la nand???saludos
Arturo Bonilla L escribió:Yo tengo por aqui un psgrovepic, que utilize para una ps3 que tenia... ahora no tengo ps3 pero me quedo el pic y el cutreprogramador, ya alguien puso el hex para el pic 18f2550..

Ahora me podian aclarar si seria el mismo esquema de lña pag 1??

No habra uno mas claro (jeje mas facil de leer para uno novato).. espero sus respuestas..

Por cierto el hex que dan es para usarlo con crystal, o sin el?? porfas.. que me he liado.. aunke ya tengo mi programador por lpt... me pareceria bien aprovechar mi pic que esta muerto de risa.. y q aki en mexico es un poco dificil de conseguir (bueno en mi pueblo jeje)

grax y saludos..


mira, a este usuario ya le funciono...
hilo_hilo-oficial-usb-spi-flasher_1338249_s320#p1718902131
el esquema es el mismo...

un saludo...
Mincho escribió:Tambien encontre este otro jtag de codigo libre con un atmel AT90USB162, la idea es reutilizar los componetes con que se hicieron los dongles para la ps3 hace un año..

http://code.google.com/p/opendous-jtag/

un saludo...


Una pregunta,esto es para usar un ATMEL AT90USB168 como nandumper????por que yo tengo varios.

Espero tu respuesta y si fuera así no tendrás el diagrama de como se suelda a la nand???saludos
titiyo escribió:
Mincho escribió:Tambien encontre este otro jtag de codigo libre con un atmel AT90USB162, la idea es reutilizar los componetes con que se hicieron los dongles para la ps3 hace un año..

http://code.google.com/p/opendous-jtag/

un saludo...


Una pregunta,esto es para usar un ATMEL AT90USB168 como nandumper????por que yo tengo varios.

Espero tu respuesta y si fuera así no tendrás el diagrama de como se suelda a la nand???saludos


es para un atmel AT90USB162 no atmel AT90USB168, y el esquema esta en uno de los enlaces relacionados de la pagina, o le pones un email al administrador del codigo que ahy lo tienes, si logras algo lo comentas...

un saludo...
Mincho escribió:
titiyo escribió:
Mincho escribió:Tambien encontre este otro jtag de codigo libre con un atmel AT90USB162, la idea es reutilizar los componetes con que se hicieron los dongles para la ps3 hace un año..

http://code.google.com/p/opendous-jtag/

un saludo...


Una pregunta,esto es para usar un ATMEL AT90USB168 como nandumper????por que yo tengo varios.

Espero tu respuesta y si fuera así no tendrás el diagrama de como se suelda a la nand???saludos


es para un atmel AT90USB162 no atmel AT90USB168, y el esquema esta en uno de los enlaces relacionados de la pagina, o le pones un email al administrador del codigo que ahy lo tienes, si logras algo lo comentas...

un saludo...


Perdón me equivoque era AT90USB162,osea el que tu dices,pero no veo ningún esquema en http://code.google.com/p/opendous-jtag/,sigo buscando pero si ves algo déjamelo por aquí.saludos
Creo que esta basado en el estik...

este debe ser el esquema...
http://embsys.technikum-wien.at/staff/h ... ematic.pdf

y esta pagina deberia estar el el software y mas documentacion...

http://embsys.technikum-wien.at/staff/h ... estick.php

Comenta si logras algo, como yo tambien tenia e. 18f2550, deje este de lado...

un saludo...
Mincho escribió:Creo que esta basado en el estik...

este debe ser el esquema...
http://embsys.technikum-wien.at/staff/h ... ematic.pdf

y esta pagina deberia estar el el software y mas documentacion...

http://embsys.technikum-wien.at/staff/h ... estick.php

Comenta si logras algo, como yo tambien tenia e. 18f2550, deje este de lado...

un saludo...


Buuufff,gracias pero esto es muí avanzado para mi ,perdón por la molestia pero no me veo toqueteando tanta historia,yo creía que iba a ser algo como meter .hex en el AVR y soldar la nand a los puntos del AVR,otra vez perdona por hacerte perder el tiempo.saludos
titiyo escribió:
Mincho escribió:Creo que esta basado en el estik...

este debe ser el esquema...
http://embsys.technikum-wien.at/staff/h ... ematic.pdf

y esta pagina deberia estar el el software y mas documentacion...

http://embsys.technikum-wien.at/staff/h ... estick.php

Comenta si logras algo, como yo tambien tenia e. 18f2550, deje este de lado...

un saludo...


Buuufff,gracias pero esto es muí avanzado para mi ,perdón por la molestia pero no me veo toqueteando tanta historia,yo creía que iba a ser algo como meter .hex en el AVR y soldar la nand a los puntos del AVR,otra vez perdona por hacerte perder el tiempo.saludos


Pero de todos modos es bueno tener la info, por si alguien se anima, meter el hex es lo mismo de facil hay un programador sencillo para avr...

un saludo...
Mincho escribió:
titiyo escribió:
Mincho escribió:Creo que esta basado en el estik...

este debe ser el esquema...
http://embsys.technikum-wien.at/staff/h ... ematic.pdf

y esta pagina deberia estar el el software y mas documentacion...

http://embsys.technikum-wien.at/staff/h ... estick.php

Comenta si logras algo, como yo tambien tenia e. 18f2550, deje este de lado...

un saludo...

Buuufff,gracias pero esto es muí avanzado para mi ,perdón por la molestia pero no me veo toqueteando tanta historia,yo creía que iba a ser algo como meter .hex en el AVR y soldar la nand a los puntos del AVR,otra vez perdona por hacerte perder el tiempo.saludos


Pero de todos modos es bueno tener la info, por si alguien se anima, meter el hex es lo mismo de facil hay un programador sencillo para avr...

un saludo...


Conozco como programar un AVR,incluso te diría que descargue un .hex de la pagina google mencionada mas atrás pero no tengo ni idea de para que valdrá.saludos
Mincho escribió:
Arturo Bonilla L escribió:Yo tengo por aqui un psgrovepic, que utilize para una ps3 que tenia... ahora no tengo ps3 pero me quedo el pic y el cutreprogramador, ya alguien puso el hex para el pic 18f2550..

Ahora me podian aclarar si seria el mismo esquema de lña pag 1??

No habra uno mas claro (jeje mas facil de leer para uno novato).. espero sus respuestas..

Por cierto el hex que dan es para usarlo con crystal, o sin el?? porfas.. que me he liado.. aunke ya tengo mi programador por lpt... me pareceria bien aprovechar mi pic que esta muerto de risa.. y q aki en mexico es un poco dificil de conseguir (bueno en mi pueblo jeje)

grax y saludos..


mira, a este usuario ya le funciono...
hilo_hilo-oficial-usb-spi-flasher_1338249_s320#p1718902131
el esquema es el mismo...

un saludo...


Bueno el asunto no se q hex exactamente usar, y con que crystal va.. me explico, si alguien mas lo realizo y funciono que por favor comente que hex exactamente uso, y su cristal y si fuese posible su esquema.. hombre es que ayudaria bastante.. seguire leyendo pero no me aclaro sorry
sonoro escribió:Para no abrir un hilo nuevo, que aporte mucho mas de lo dicho sobre "USB spi flasher 360", lo pongo por aquí.
Es un diseño para insolar, del archiconocido esquema del USB spi flasher del primer post.

Imagen

En el diseño los puentes de hilo, quedan por debajo del zocalo para el pic 18f2550, quedando protejidos e invisibles.
Por la cara del cobre van soldadas la resistencias,que son SMD, disdinuyendo el tamaño de la placa considerablemente, el interruptor para el reset, formado por la patilla 17 del chip y masa, se ha reducido a dos topos de cobre, que nisiquiera se le da uso (al programar PICFLASH v3b plus2 por primera vez no es necesario y como el reset se usa para actualizar, pues eso, no se usa, si hace falta se puentea un cable o si se prefiere poner dos pin por la cara del cobre y un junper de un disco duro, en fin un interuptor no tiene secretos de estado.
Para terminar decir que he usado un cristal de cuarzo de 8mhz, se hace modificando el bootloader al programarlo con el t-20 (por ejemplo), en config seccion cristal, y recordar que hay que invertir el fotolito para insolar.
Sin mas dejo los dibujos y las descargas.
saludos

Imagen
Imagen
Imagen
Imagen



Pues aqui los esquemas, los hex en el primer post hay un tutorial donde los facilitan.
el hex PICFLASH vale para PIC18F2455/2550/4455/4550 -- PIC18F2450/4450(sin probar)
el bootloader es el que ocupa 0x400 (picxboot),el valor de este en MHz ,debe coincidir con el cristal (8,12,16,etc).
para orientar diré que hay hex:
versión original (V3 creo)
mod de cory (V3 cory)
mod cory final (PICFLASH_v3b_plus2) recomendado

un saludo
Pues aqui los esquemas, los hex en el primer post hay un tutorial donde los facilitan.
el hex PICFLASH vale para PIC18F2455/2550/4455/4550 -- PIC18F2450/4450(sin probar)
el bootloader es el que ocupa 0x400 (picxboot),el valor de este en MHz ,debe coincidir con el cristal (8,12,16,etc).
para orientar diré que hay hex:
versión original (V3 creo)
mod de cory (V3 cory)
mod cory final (PICFLASH_v3b_plus2) recomendado


Gracias por aportar...
de casualidad tienes los esqumas de 18f4550, ya que ese tiene mas patillas...

edito: para que revisen este esquema...
Imagen

Este deberia ser el grabador para 40 pins

Imagen

un saludo...
sonoro escribió:
sonoro escribió:Para no abrir un hilo nuevo, que aporte mucho mas de lo dicho sobre "USB spi flasher 360", lo pongo por aquí.
Es un diseño para insolar, del archiconocido esquema del USB spi flasher del primer post.

Imagen

En el diseño los puentes de hilo, quedan por debajo del zocalo para el pic 18f2550, quedando protejidos e invisibles.
Por la cara del cobre van soldadas la resistencias,que son SMD, disdinuyendo el tamaño de la placa considerablemente, el interruptor para el reset, formado por la patilla 17 del chip y masa, se ha reducido a dos topos de cobre, que nisiquiera se le da uso (al programar PICFLASH v3b plus2 por primera vez no es necesario y como el reset se usa para actualizar, pues eso, no se usa, si hace falta se puentea un cable o si se prefiere poner dos pin por la cara del cobre y un junper de un disco duro, en fin un interuptor no tiene secretos de estado.
Para terminar decir que he usado un cristal de cuarzo de 8mhz, se hace modificando el bootloader al programarlo con el t-20 (por ejemplo), en config seccion cristal, y recordar que hay que invertir el fotolito para insolar.
Sin mas dejo los dibujos y las descargas.
saludos

Imagen
Imagen
Imagen
Imagen



Pues aqui los esquemas, los hex en el primer post hay un tutorial donde los facilitan.
el hex PICFLASH vale para PIC18F2455/2550/4455/4550 -- PIC18F2450/4450(sin probar)
el bootloader es el que ocupa 0x400 (picxboot),el valor de este en MHz ,debe coincidir con el cristal (8,12,16,etc).
para orientar diré que hay hex:
versión original (V3 creo)
mod de cory (V3 cory)
mod cory final (PICFLASH_v3b_plus2) recomendado

un saludo



Chales, pues he buscado y no veo donde bajar los hex para programar mi 18F2550..
Arturo Bonilla L escribió:

Chales, pues he buscado y no veo donde bajar los hex para programar mi 18F2550..


elije el que mas te guste
http://www.google.es/search?sourceid=chrome&ie=UTF-8&q=PICFLASH_v3b_plus2

EDITO
Mincho escribió:

Gracias por aportar...
de casualidad tienes los esqumas de 18f4550, ya que ese tiene mas patillas...

un saludo...


con hacer coincidir las patillas de uno con el otro basta(no los numeros)
ej: RB6/KB12/PGC=27 18F2550
.....RB6/KB12/PGC=39 18f4550

Imagen




he estado buscando un poco y puede que con el PIC18F2450/4450 no sirva el bootloader para el que esta diseñado el PICFLASH

Adjuntos

Muchas cracias sonoro...

si eres tan amable revisa este esquema para el 18f4550...

Imagen

Este deberia ser el grabador para 40 pins

Imagen

ya le puse los 5v al pin 11, gracias...

Tocaria ensayar el bootloader...

Un saludo...
correcto,tambien hay que poner 5v en la patilla 11
S2
Bueno por si le sirve a alguien, despues de cuatro dias leyendo y googleando buscando la tipica falla de: "flash controller not found, can not continue!", repasando diagramas cambiando cristales y capacitores midiendo las piezas, probando en diferentes pc y tipos de windows, borrando y volviendo a escribir el hex como 50 veces y usando el truco de desconectar el power de la consola y volverlo a conectar luego de darle a enter al nandpro e incluso he usado diferentes versiones del mismo, al fin pude resolver el problema: el maldito cable que escogí para la conexion del spi a la placa del 360 estaba malo, no era que estaba largo ni en corto circuito , no se que tiene ese jodido cable, el asunto es que lo reemplacé y todo perfecto. :)
Ya tengo montado el programador, y montada la interface usb-jtag, la proxima semana desmonto la consola para extraer la nand, todo funciono correctamente en windows xp, esta montado en un 18f2550, los capacitores utilice electroliticos de 0.22uf-50v y 0.1uf-50v

Un saludo...
yo tengo que comprar todos los componentes y armarlo asi hago el dump de la xbox slim....
voy a hacer el darkstarTM

:)
Mincho escribió:Ya tengo montado el programador, y montada la interface usb-jtag, la proxima semana desmonto la consola para extraer la nand, todo funciono correctamente en windows xp, esta montado en un 18f2550, los capacitores utilice electroliticos de 0.22uf-50v y 0.1uf-50v

Un saludo...


mincho en cuanto te salio el 2550 ..?
tengo una consulta



Una vez que tengo armado el usb SPI flasher + programado, y conectado a la xbox slim...
Antes de ejecutar el nandpro tengo que encender la xbox slim ??? o puedo hacer el dump de la nand con la consola completamente apagada sin corriente?



alguien sabe?
656 respuestas
