***** Solucion A Cuelgues En Magic3 *****

hola a todos y felices fiestas
seguramente no vayan por ahi los tiros y queria exponer mi caso:
he montado el m3 y un clon llamado minichip el caso es que
he probado con el kh y no me dan ningun tipo de cuelgue
yo uso dvd +r, creo que casi todos usais dvd-r
puede que solo sea una paranoia pero ami me funciona
aver si alguien puede verificarlo
un saludo

gaditano, funcionar si ke funciona el KG, pero a ke no as jugado un rato? Pruebalo bien y echate unas buenas partidas y ya veras como se te keda colgao, yo cuando lo puse por primera vez me pensaba ke tambien funcionaba, por ke veia ke pasaba la intro y toa las movidas esas, pero al rato se keda colgao. Venga un saludo, hasta luego.

ya dije en su dia cual era el problema y cual su solucion pero algunos lo dudaban y unos dias despues sale una revision del codigo ke evita el stress del chip para no se blokee. ke casualidad¡¡¡

Felicitaciones! eres un mago con esto de los codigos hex para estos chips..Lastima que a estas alturas no le hemos podido solucionar el problema con Hardware a los que compraron varios M3 y tienen el problema todavia, si la solucion es reprogramar el chip muchos de aca no lo podran hacer por muchas limitaciones es por eso que se esta buscando una solucion mas al alcance de todos por lo menos hasta quitarce el problema de los que ya montaron ..es que eso de perder pasta asi como asi..uhh "El palo no esta como pa´cuhara".
Si alguien ha probado la ultima solucion planteada que lo diga si si o no funciono..??
Saludos

Visto lo visto lo mejor sera reprogramar los chips. Lo que quiero preguntarte es donde se puede encontrar información para hacer un programador para el M3? Ya que tengo 2 y quiero usarlos en un futuro venidero.

Gracias de antemano.

A ver.Con los DVD´s "problematicos"dejar la consola en stand by(DVD r dentro con el reset)y arrancar en modo PS-one...dicen por ahi que funciona(a ver si la solucion la teniamos delante de nuestras narices).A ver si a alguien le rula esto...que por ahi fuera dicen que si.Y si funciona seria ams sencillo que reprogamar...enga¿algun valiente?

Lo siento spolo lo probe con el DVd original...con dvd r no va y el chip se sigue calentando

la solucion que propuse mas arriba.je je despues de varias consolas sin el problema aquel una me la devolvieron hoy y tenia dicho problema con GTAVC hice lo que mencione arriba para probar y todo de lujo si problemas chip(pic12c508) programado a un minuto y listo sin cuelgues como antes(extraño cuelgue este ) tambien aproveche para hacer algunas pruebas con el CD de dvd region X que hay por la web(que solo me funciona en las versiones "R" o el DVD version 2.10u)como este entra solo en modo PS2 y como queda desabilitada la opcion de DVD pues hice algunas pruebas y ya me carga el DVDX y luego cargo el DVD sin resetear ni nada y todo perfecto..pronto sacare el hex ..
Saludos.

La solucion k mencionas es :

Si el voltaje es inferior a los 4.6V lo mejor sera que el colector del transistor vaya al rgulador de 8 V creo que es que que alimenta el dualshock esta como por el conctor del ventilador(78xx08 o algo asi) y agregar al emisor una resistencia de 330ohmios en serie con un diodo zener de 5.1 V a tierra y que en la union de estos componentes nuevos(resistencia y diodo zener) sea el punto de +5Vcc del M3 osea un regulador de 5.1V para el M3.

A esta solucion te refiers???.

Y si has cambiao el hex; ponlo por favor. Tambien como van colocadas las conexiones del transistor y el diodo(me imagino como van pero..... ya k ati te ha funcionao.....).

Pos eso
Espero impaciente. Si funciona, estas hecho un makina.

Saludos

es la que puse mas abajo:
Aislar el pin 28 del Magic3 que es la pista del circuito impreso que esta arriba del cristal o resonador y que esta conectado a los +5voltios este pin 28 se conecta al pin 7 del pic12c508 directamente con el primer hex que puse conectando el punto de eject del pic (no recuerdo el pin pero mencionaba que depronto era el mismo punto "Z" del magic)a +5 voltios.
Lo de que en el punto de reset hay 3.4voltios y que este voltaje no lo comprende el pic pues es falso ya que si no lo recuerdan este mismo pic se usa con los hex de neo2.2,mod8,jimblack..etc y todos tienen conectados el pin a reset----
Estoy puliendo un poco el nuevo hex ya que para esta nueva version debo tener en cuenta el realplayer o futuros emuladores por que siempre el magic3 debe estar operando..de las ultimas pruebas que he hecho no hay necesidad de apagar la consola de atras para cambiar de modo solo de el boton de preset.
Saludos

Keria saber exactamente como has colocao al final el transistor a la alimentacion. Si es posible podrias poner en un esquema como lo has puesto al final?????

Por k me estoi haciendo la picha un lio.

Un saludo.

Otra cosa, cuando conecto el punto de reset como esta en el eskema, cuando la play esta en standby y pulsas el boton reset , la play ni se entera; es ke no hay k colocar el punto de reset???

Aclaramelo.

suelta el punto de eject del pic(no lo uses) y al pin de entrada del reset (del pic) montale una resistencia de 4.7k y listo pruebas.
Repasemos pin7(pic) va directo al pin 28 del M3 despues de haber cortado la pista de este que lo une con los +5Vcc;el reset del M3 va normal.Se añade una resistencia de 4.7k a la entrada de reset del pic,que va conectado al reset de la consola y listo.
Tengo un detalle que corregir con el nuevo hex que es la carga de los juegos de PSX y listo.Ya he probado al GTAVC en los 2 modos que tengo y en uno(que es el normal M3 siempre funcionando) se me pegaba despues de 30 minutos y luego fu bajando el tiempo hasta que lo pase a modo 1 minuto y listo funciona sin problemas; el juego de Kh no lo he probado ya que no lo tengo.
Saludos.

adjunto el hex para un pic12c508 que controlara el magic3 de la siguiente forma:

*** Presionas el reset normalmente menos de 1 segundo el magic3 funcionara por el tiempo configurado en el pic12c508 y luego se desactiva.Esto para solucionar el problema del GTAVC,KH(no lo he probado no lo tengo) WRC2(funciona OK)

*** Presionas el reset por mas de 2 segundos y menos de 4 segundos entra en modo PSX,CD y DVD de la zona correspondiente.

*** Presionas el reset por mas de 5 segundos el magic3 funciona en modo normal o sea siempre activo ,este modo es para los emuladores(Reality player),AR,GS y en fin en donde haya que dar un aject para cambio de disco.
Si quisieras usar el AR para activar trucos del GTAVC o KH o los juegos que dan problermas usar el metodo 1 pero ojo tienes un minuto a partir desde el instante que das reset para activar codigos,y entrar el juego. Si no es tiempo suficiente puedes hacer lo siguiente:

Pin 3 del pic 12c508 a tierra y el pin 4 a +5vcc tienes 2 minutos para hacer todo; si lo dejaras asi configurado despues de el primer reset y si despues de unos segundos le das de nuevo reset le quitara un minuto mas al tiempo de activacion del magic3 esto es util para los que usan AR ya que cuando no lo van a usar le dan 1 reset mas despues del primero para dejar el pic a 1 minuto y que no haya problema con el KH(intro).
Si quieres usar el cd para cambiar a multizona el DVD version 2.10U(USA Europa no se cual es) ya que no funciona en las anteriores;entras en el primer modo(magic3 funciona el tiempo programado)como saben este cd entra en modo PS2 muestra el logo y luego vuelve al navegador debes esperar el tiempo que programaste el pic12c508 con los pines 3 y 4(el tiempo de este parte desde el momento que le damos reset) sacas el cd y luego metes el DVD de cualquier Zona y a ver .

**Conexiones:

PIN1 +5VCC
PIN2 AL RESET DEL MAGIC 3(Aislar este reset del reset de la consola)
PIN 3 Y PIN 4 CONFIGURACION DE TIEMPO VER DIAGRAMA ESQUEMATICO POSTEADO MAS ARRIBA
PIN5 SE CONECTA UNA RESISTENCIA DE 4.7KILO-OHMIOS y de esta al punto reset de la consola;esto evita el bloqueo del reset.
PIN6 No se usa.
PIN7 Directo al pin 28 del magic3,este pin se debe aislar del punto de +5Vcc asi:se corta la pista que va arriba del cristal o resonador del magic3 y listo.
Me disculpan pero no tengo camara fotografica digital para mostrar como queda.
Saludos y espero haber solucionado este problema ya que a muchos nos queda algo duro hacer un programador de Scenix para reprogramar el magic3.
Si tienen algun problema comentar y la solucion funciona tambien..

Podrias compilar el codigo para ejecutarlo desde un 16f84. Tengo un puñado, y otra gente de por aqui tambien, de las antiguas tarjetas para piratear la television por satelite.

Si pudieras te lo agradeceriamos un monton.

Chao

Caliente caliente marvicdigital...¿que talñsi se corta la pista de entrada de alimentacion al chip y se une con un conmutador a la entrada e 5v?.Con eso tan simple(cortando previamente la pista)no ejariamos sin electricidad al chip,le dariamos los3,4 "fantasma"con lo que el chip"dejaria de funcionar"y es mas simple de hacer que programar un pic y volver a buscarle sitio etc.Lo unico...un conmutador que pondriamos como en los tiempos del eolo.Oye...pos asi funciona majo

Por cieto...sacado del for de Ps2news:
http://ps2newz.net/forums/attachment.php?s=&postid=24558
¿facil verdad?

Caliente caliente marvicdigital...¿que talñsi se corta la pista de entrada de alimentacion al chip y se une con un conmutador a la entrada e 5v?.Con eso tan simple(cortando previamente la pista)no ejariamos sin electricidad al chip,le dariamos los3,4 "fantasma"con lo que el chip"dejaria de funcionar"y es mas simple de hacer que programar un pic y volver a buscarle sitio etc.

tiene toda la razon pero como eso de ponerle un interruptor externo a la consola de otras personas como que no queda muy estetico que digamos y a muchos no les gustaria tener que hacer algo adicional para jugar como estar pendientes de un interruptor..pues esta es mi solucion mas automatica, y digital no molesta al usuario..
Saludos.
Y lo del interruptor esta en el primer hilo ..

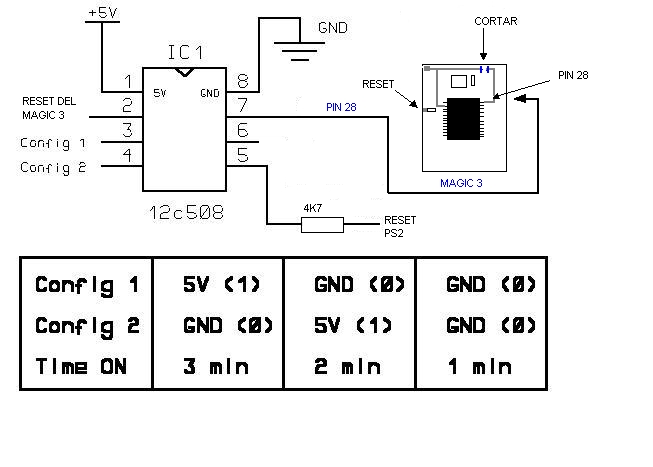

Os adjunto un archivo haber si la gente k se ha perdio un poco le sirve de ayuda. Creo k es asi

Gracias Pite mejor no puede ser, ademas ya lo has probado con KH?
Saludos.
PD:para el pic16f84 demen un tiempo .

Pues si si funciona...

Perdon...os referiais al pic...

Hola...

Una preguntilla, supongo que el punto "RESET PS2" que sale en el esquema que posteó Pite, es el punto donde antes se conectaba el reset del Magic3... y el pin RESET del Magic3 va conectado al pin2 del 12c508, no??

es que en el esquema me lio un poco....

enga...

gracias por su atención!

yo todo ignorante me puse el magic 3 v.7 amos m pusieron esta clase de chip tambien deja colgao algunos juegos como el final X y etc...

Hola a todos.

Solo queria decir, que para reprogramar un scenix SX28 solo hay se usan 4 patillas. No hace falta desoldarlo, ni mucho menos!! Tan solo se han de unir al programador la linea de osc1, osc2, Vcc y Gnd. Tan sencillo como eso. Si teneneis un magic 3 instalado en la consola, desoldais los cables de gnd y vcc que van de la consola al chip, y unis estos 2 puntos (del chip) al programador junto con osc1 y osc2. Las patillas de osc1 y osc2 para los 3 tipos de sx (dip, soic y ssoic) son la 27 y 26 respectivamente. Espero haberos sido de ayuda.
Un saludo y a pasarlo bien.
Feliz año nuevo!!!

Solo una cosa que aclarar, por si habia alguna duda.
No hay q desoldar el oscilador.
Un saludo.

Si, el reset del magic va al punto 2 del pic y el punto reset de la ps2 va al punto 5 del pic

Una cosilla:
¿Sabeis si el nuevo Magic 3.5[tadoramo]
tiene el mismo problema?
Al igual tanta comedura de cabeza ya la tuvieron los desarrolladores del Mod y resulta que en la nueva versión está solucionado.
Así mismo les felicito por los logros conseguidos en el parcheo del Mod para su correcto funcionamiento, pero.... yo no quiero convertir una PS2 en un manojo de cables y integrados andante, que es el camino que está siguiendo con tantas modificaciones, y si es así ¿donde colocaremos las modificaciones?¿en la bahia del HD?¿Y si le quiero poner el Disco Duro?¿Habeis tenido en cuenta que a lo mejor (es una conjetura) el Kit Linux no rula 100% con tanta modificacion?
Sobre el Magic 3.5 tengo noticias de que Neotronics-Europe.com lo tendrá disponible a partir del dia 7 de enero, no se a que precio, pero no muy caros (creo), el Magic 3 lo tienen por unos 35 Euros (si no recurdo mal).
Esto fue lo que me contestaron cuando les pregunte por la nueva version del Mod:

--------------------------------------------------------------------------------
Ahora mismo tenemos 2 o 3 unidades de muestra de Magic-3,5 (con clip
incorporado para v5/v6/v7).

Aproximadamente el 7 de Enero esperamos que nos llegue la primera
partida para la venta.

Hoy nos han llegado los Messiah2 y los X-ecuter2 para Xbox.
-------------------------------------------------------------------------------

Todo habra que verlo y comprobarlo.

... SE CUELGA COMO SU PUTA MADRE....

Messiah 2 el mejor y a tomar por culo el jodido Magic .
Y los que ya tengan puesto el Magic mi mas sentido pesame y que se gasten otra vez unos cuartos en poner el Messiah 2 , que mas vale eso, que descuajeringar la Play, ¿o no?

... con el hex de marvicdigital me ha dado un error al final en el 0040h al verificarlo, le he leido el pic despues y me falta la mitad del codigo que tengo en el buffer 1.

Malo?

Gracias, este es el resultado que me sale al leer el pic programado.

0000: 0A1B 002C 0C6E 002D 0000 0000 0000 0000 .,n-....
0008: 0000 0000 02ED 0A04 0000 02EC 0A02 0000 ..í..ì..
0010: 0800 0CF0 002E 0CFA 0901 0746 0800 02EE .ð.ú.F.î
0018: 0A13 0000 0800 0C1E 0006 0066 0C96 0901 .....f–.
0020: 0000 05A6 0406 0000 0646 0A23 0C64 0901 .¦..F#d.
0028: 0646 0A23 0C0A 002A 0506 0CFA 0901 04A6 F#.*.ú.¦
0030: 0CFA 0901 0646 0A65 0000 02EA 0A2C 0000 ú.Fe.ê,.
0038: 0646 0A57 0000 0C0A 002A 0406 05A6 0CFA FW..*.¦ú
0040: 0000 0000 0000 0000 0000 0000 0000 0000 ........
0048: 0000 0000 0000 0000 0000 0000 0000 0000 ........
0050: 0000 0000 0000 0000 0000 0000 0000 0000 ........
0058: 0000 0000 0000 0000 0000 0000 0000 0000 ........
0060: 0000 0000 0000 0000 0000 0000 0000 0000 ........
0068: 0000 0000 0000 0000 0000 0000 0000 0000 ........
0070: 0000 0000 0000 0000 0000 0000 0000 0000 ........
0078: 0000 0000 0000 0000 0000 0000 0000 0000 ........
0080: 0000 0000 0000 0000 0000 0000 0000 0000 ........
0088: 0000 0000 0000 0000 0000 0000 0000 0000 ........
0090: 0000 0000 0000 0000 0000 0000 0000 0000 ........

y este es el hex original que me sale en el buffer 1

0000: 0A1B 002C 0C6E 002D 0000 0000 0000 0000 .,n-....
0008: 0000 0000 02ED 0A04 0000 02EC 0A02 0000 ..í..ì..
0010: 0800 0CF0 002E 0CFA 0901 0746 0800 02EE .ð.ú.F.î
0018: 0A13 0000 0800 0C1E 0006 0066 0C96 0901 .....f–.
0020: 0000 05A6 0406 0000 0646 0A23 0C64 0901 .¦..F#d.
0028: 0646 0A23 0C0A 002A 0506 0CFA 0901 04A6 F#.*.ú.¦
0030: 0CFA 0901 0646 0A65 0000 02EA 0A2C 0000 ú.Fe.ê,.
0038: 0646 0A57 0000 0C0A 002A 0406 05A6 0CFA FW..*.¦ú
0040: 0901 0000 0646 0A57 0000 02EA 0A3D 0506 ..FW.ê=.
0048: 0CFA 0901 04A6 0CFA 0901 0CFA 0901 05A6 ú.¦ú.ú.¦
0050: 0506 05A6 0646 0A50 0000 0A47 0000 05A6 .¦FP.G.¦
0058: 0506 0CFA 0901 0000 0506 0646 0A5C 04A6 .ú...F\¦
0060: 0CFA 0901 0CFA 0901 0A5C 0506 0666 0A6E ú.ú.\.fn
0068: 0000 0686 0A73 0000 0A75 0000 0786 0A77 .†s.u.†w
0070: 0000 0A73 0000 0C03 0A79 0C01 0A79 0C02 .s..y.y.
0078: 0A79 0035 0000 0506 04A6 0CFA 0901 0000 y5..¦ú..
0080: 05A6 0000 0911 05A6 0506 0000 02F5 0A82 ¦..¦..õ‚
0088: 0000 0406 0000 0A1B 0FFF 0FFF 0FFF 0FFF ....ÿÿÿÿ
0090: 0FFF 0FFF 0FFF 0FFF 0FFF 0FFF 0FFF 0FFF ÿÿÿÿÿÿÿÿ
0098: 0FFF 0FFF 0FFF 0FFF 0FFF 0FFF 0FFF 0FFF ÿÿÿÿÿÿÿÿ

gracias

Asi es para programar el sx28 no hay que hacer nada aunque este ya instalado con soldar 4 cables vale, y aprobar hex, jajaja.

Creo que Blakcat estaba intentando retocar el hex del magic 3 para solucionar el problem, me gustaria saber como marcha el tema ya que tengo magic 3 caseros y no me importaria testear cualquier codigo por muy beta que sea.

Pos eso, animo.

Ciao.

Lastima, este interesante hilo se pierde.

UP

con el tema del chip programado para hacer que rule el magic3.

Ayuda Marvicdigitall!!!!!!!

Tengo dos magic3, y estoy empezando a prepararme para reprogramarlos. Un amigo tiene el WILEM. Puedo reprogramar los scenic con el? He mirado, pero no he visto ninguna mencion ni a favor ni encontra.

Si alguien me puede decir algo, lo agradeceria.

Saludos

El programador Willen no sirve para programar el sx, prueba con algunos de los que hablan en el hilo.

Para arribaaaa... ops!

No he pòdido probar otra vez el hex; pero..... es suguro ke funciona al 100 por 100.

Eske voi a recibir una ps2 con el problema de cuelgues; y keria saber si ya esta mas k pobao...

Ah.... y como dicen mas arriba, es una lastima......
este ilo se esta perdiendo...

y es una lastima porke aki te enteras de muchisimas cosas de la ps2

mucho tiempo he estado ocupado en otros quehaceres..
a mi me ha funcionado bien el chip solo hay que darle eject para prender la consola entrar el juego y darle reset y listo.
Hace dias que no me volvieron ha llegar los 3 unicos reclamos que tuve con el magic3..por lo que saco la conclusion que rula sin problemas...
Saludos

Muchas gracias pìchamia por responder, aparte de ser un makita ers un colega
salu2 y gracias por responder

Marvicdigital, lo he instalado y es como si el magic no estuviera, es decir, carga todo lo original pero nada pirata.

Espero tu respuesta

Pues si lo tienes bien instalado tiene que funcionar muy mal pero funciona

repasa doto haber si no ya sabes a probar en otra consola aver si esque no esta programado

aaaaaaa para probarlo mete una copia de psx apagas de atras, enciendes ,y le dejas el boton de encendido pulsado 5 seg
y aver que pasa

te felicito blakcat por la paciensia que tenes y conosco todos tus trabajos yo entiendo algo de programacion y se el trabajo que da
pero e leido todo el hilo y esta lleno de bestias que se hagan un
curso de electronica unos 6 años y despues rompan las ,,,
no puedo creer que tengan problemas con esas pabadas
baje tu cadigo y lo boy a guardar .pero es mucho mas sencillo
dos transistores 1 diodo y 2 r tenemos un tension que varia en
el serbo cuando da la orden que es original ,y el segundo transistor hace de tem,, con un c de 1m para darle 3 segundos
antes de que el primer tran,, corte el vdd del sx .facil tengo todo
en papel lo escaneo y se los paso y aclaro que funciona pero los turros que no sepan ,lean sin molestar como yo Saludos para todos desde uruguay
