Averías reparables en PlayStation 3 "FAT" y "SLIM"

                     == PLANTILLA PARA PEDIR AYUDA EN EL HILO DE REPARACIONES ==


Modelo de la consola:

Software:

Descripción del daño:

Como se presentó la avería:

Fue reparada antes:

Para pedir ayuda en el hilo poned la plantilla asi como sale para que os pueda ayudar mejor con el tema y sobre la posible averia (gracias a alexjrock por la idea).

                                    == PS3 FAT ==
                         AVERIAS DEL LECTOR BLU-RAY Y REPARACIONES

----------------------------------------SINTOMAS--------------------------------------

AVERIA --Lector muerto y no inserta ni expulsa los discos y parpadea la luz azul del frontal al insertar un disco--

                                      REPARACION

1º Revisar las lineas de alimentacion de 5 y 12 Voltios que alimentan el lector,hay 4 cables,los 2 del medio son la masa(GND) ,el cable negro son los 12 Voltios(+) y el del otro extremo son los 5 Voltios(+).


Cuando esta bien nos tiene que dar 12 Voltios.


Si da 10 voltios o menos falla la alimentacion con los sintomas antes descritos.


2º Esta averia esta causada por un transistor MOSFET Dual con encapsulado de 8 patillas(desmontar la consola entera y el transistor esta ubicado en la parte opuesta de la placa,donde estan el RSX y el Cell y debajo del conector de alimentacion del lector(en la otra cara)).


El componente es un transistor SI4943BDY-T1-E3 que es el que controla el paso de los 5 y los 12 Voltios.

DATASHEET SI4943BDY-T1-E3 [1]

son 2 transistores dentro del mismo encapsulado.

3º Para medirlo hay que poner los puntales del multimetro o tester asi.


hay que poner el puntal negro o masa en la patilla 3 y el positivo en la patilla 7 y nos deberia de conducir(en el sentido opuesto no conduce asi que esa parte esta bien)y darnos una medida.


Esto nos indica que la parte que controla los 5 Voltios esta bien.


Ahora mediremos la parte que controla los 12 Voltios.

4º Ponemos el puntal negro en la patilla 1 y el positivo en la 5 del transistor.


Tiene que dar medida poniendo los puntales asi,si los invertimos no debe dar,sino da en ninguno de los 2 casos entonces la parte que controla los 12 Voltios esta mal como este caso.


En este caso habra que sustituir dicho transistor por otro igual o equivalente.

5º Sino localizamos un transistor equivalente podemos sacar los 12 Voltios de la misma fuente de alimentacion, la sacamos de la PS3 y retiramos los 2 tornillos traseros y el lateral que sujeta la carcasa superior de la fuente.

De aqui sacamos los 12 voltios de una fuente para una consola de 40 GB.



6º Con la fuente ya desarmada


Nos fijamos en dos huecos donde suministra los 12 Voltios a la placa de la consola.


7º Soldaremos un cable grueso en este punto


Colocamos la carcasa superior y sacamos el cable por uno de los agujeros que lleva la fuente y cerramos la carcasa.

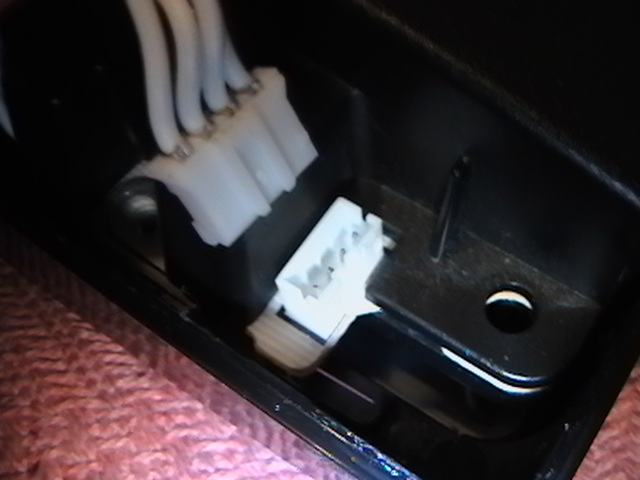

8º Cogemos el cable que alimenta el lector y nos fijamos en el cable negro


este es el que proporciona los 12 Voltios a la placa controladora del lector, cortaremos el cable a la altura del conector que se conecta a la placa de la consola.


9º Aislamos el cable de 12 Voltios que coge la alimentacion de la placa y soldamos el que sale de la fuente al que suminstra los 12 Voltios al lector.


10º Colocamos los cables sujetandolos bien a la fuente y nos aseguramos de que los cables esten bien aislados y que no hagan corto.



11º Para sacar los 12 Voltios de una fuente para una consola de 60 GB los 12 Voltios los cogemos de aqui.


12º Para sacar 5 Voltios en caso de que este mal la parte de dicho voltaje que alimenta al lector sacamos los 5 Voltios de este punto.


PRECAUCION: Aseguraos de que la fuente este descargada antes de manipularla ya que hay alto voltaje dentro de ella.

AVERIA --Rotura del cable del sensor optico de discos del lector KEM-400AAA--

                                     REPARACION

1º Desconectar el cable del sensor optico de la controladora.



2º Retirar el sensor optico de la parte superior del lector quitando el tornillo que lo sujeta.



3º Desconectar el cable de la plaquita del sensor optico y ponerlos sobre una superficie plana.


4º Pelar el cable que se ha roto del conector y preestañarlo con el soldador.


5º En caso de el cable roto sea el negro este es la masa, en la placa del sensor rascar el aislante verde para dejar a la vista el cobre de la placa y soldar el cable de masa en ese punto.


6º En caso de que cable roto sea el rojo es el positivo, hacer el paso 4º y soldar el cable en este punto.


7º Volver a montar el sensor en el lector y comprobar que funciona.

AVERIA --Desajuste del mecanismo de inserccion de discos del lector KEM-400AAA por hacer un ajuste incorrecto del mismo--

                                      REPARACION

1º Empezamos por desconectar el lector de la consola para su desmontaje


y necesitaremos 3 destornilladores para abrirlo.

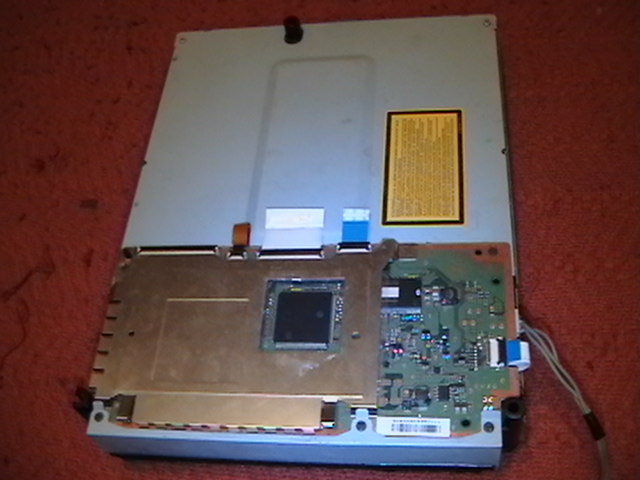

2º Quitamos los 7 tornillos de la parte inferior del lector, los dos del chasis metalico superior y los 5 que sujetan la controladora.



3º Retiramos todas las fajas que lleva la controladora y el cable del sensor optico superior (precaucion al abrir las pestañas y al sacar el cable del sensor optico que son elementos delicados y muy fragiles) y retiramos la controladora del lector.

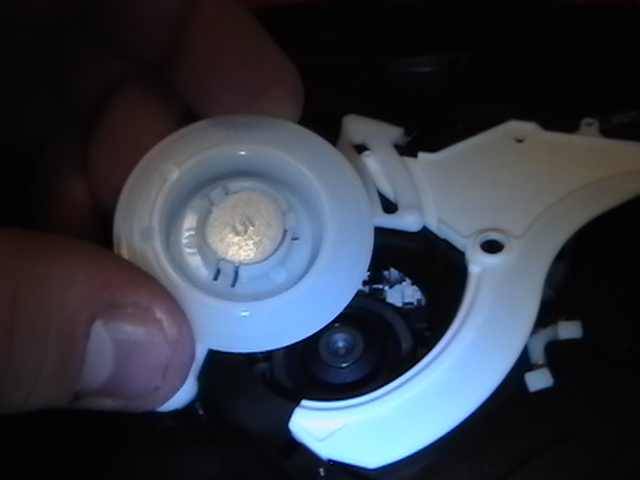

4º Retiramos el chasis superior levantandolo y quitamos el iman que sujeta los discos.



5º Retiramos los 5 tornillos del mecanismo superior del lector



y quitamos el mecanismo hasta exponer el mecanismo inferior del lector.



6º Damos la vuelta al lector y retiramos el chasis metalico inferior.


7º Quitamos el tornillo que sujeta el mecanismo de los rodillos que insertan y expulsan los discos

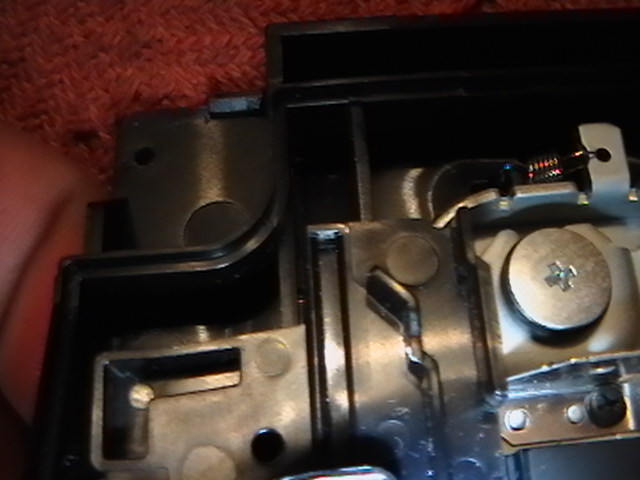

8º Nos fijamos en la parte izquierda del lector mirandolo de frente, por donde se insertan los discos y veremos una de las piezas de engranaje que sube y baja el bloque de la lente


despues nos fijamos en el lado derecho mirando tambien el frente del lector y veremos la otra pieza de engranaje.


9º La pieza de la izquierda se mueve hacia abajo


y la de la derecha hacia arriba


para subir el bloque de la lente o en la dirección contraria para bajarlo.

10º Damos la vuelta al lector y vemos una pieza en forma de V


retiramos el tornillo que lo sujeta


y extraemos la V metalica de su sitio.


11º Nos fijamos en la parte derecha del lector en la pieza de engranaje derecha; si esta hacia atras


la desplazaremos hacia abajo en direccion a la entrada de discos del lector y la dejaremos en esa posicion.



12º Ahora nos centramos en la parte izquierda del lector en la pieza de engranaje izquierda, en los dientes de sierra de uno de sus lados, en el piñon y en la posicion en la que esta



13º Si la pieza de engranaje esta desplazada hacia delante giramos el piñon antes señalado en direccion opuesta a las agujas del reloj y veremos como la pieza se mueve hacia atras hasta que haga tope y quede de la siguiente manera.



14º Damos la vuelta al lector y nos fijamos en esto


vereis que hay una muesca y en el otro lado extremo del lector otra


15º En la pieza metalica en forma de V hay unas guias en cada extremo que hay que meter en esas muescas y en la posicion correcta (aseguraos de que las 2 piezas de engranaje no se han movido de la posicion en la que colocamos en el paso anterior) y asegurarse de que no se salen de su sitio.


16º Colocamos la V en su sitio y el tornillo que la sujeta.


17º Damos la vuelta al lector y colocamos el mecanismo de rodillos que inserta los discos en el lector y el tornillo que lo sujeta al lector.

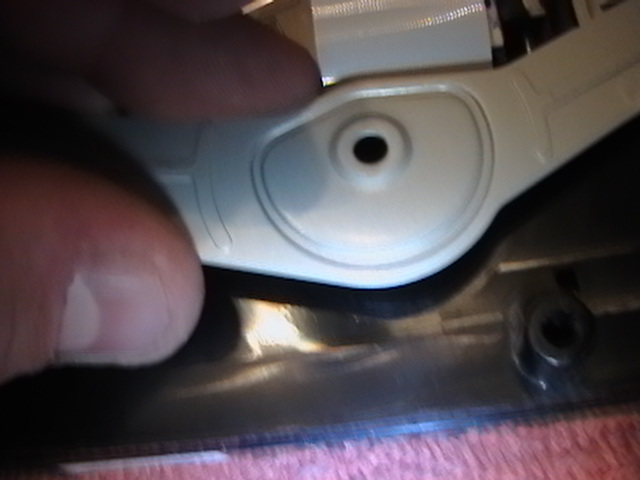

18º Montamos la parte superior del mecanismo con cuidado de que encaje en las guias del mecanismo de abajo


y montamos el lector invirtiendo los pasos que hicimos para desmontarlo; por ultimo lo conectaremos a la consola y comprobamos que introduce y expulsa los discos correctamente.

AVERIA --Lente muerta,no lucen los laser azul del Blu-Ray ni el laser rojo del DVD/CD--

                                         REPARACION

Sustituir la lente o el bloque donde va la misma por otra nueva siguiendo el tutorial para lentes KEM-400AAA

[2]

o el tutorial para las lentes KES-410ACA.

[3]

                                    == PS3 SLIM ==
                            AVERIA DE LA FUENTE DE ALIMENTACION

----------------------------------------SINTOMAS--------------------------------------

AVERIA --La consola se apaga al poco rato de estar usandola--

                                       REPARACION

1º Necesitaremos 2 destornilladores PH0 y un destornillador TORX 7 con agujero central en la punta y la consola a reparar.



2º Empezaremos por retirar 7 de las 8 tapas que cubren los tornillos (la que esta al lado del disco duro no sera necesario retarla) y extraemos los 7 tornillos PH0 y los 3 TORX 7 que sujetan la tapa superior de la consola.


3º Abrimos la PS3 Slim levantando la tapa superior por detras


hasta dejar a la vista el interior de la consola.


4º Retiramos el conector de 220 Voltios (este lleva una pestaña para sujetarlo),



y retiramos el conector de alimentacion de la placa de la consola.



5º Retiramos los 2 tornillos que sujetan la fuente de alimentacion.



6º Tiramos suavemente de la fuente de alimentacion hacia arriba para extraerla


en caso de que no salga de uno de los extremos haremos palanca muy suavemente hasta que salga la fuente por completo.



7º Una vez extraida la fuente


retiramos el tornillo plateado que lleva.


8º Para abrir la fuente hay que apretar las pestañas que lleva con un destornillador fino o cualquier otro objeto





9º Una vez abierta la fuente nos fijamos en los 2 potenciometros que lleva la fuente.



10º Veremos unas marcas en los potenciometros; el fallo de la fuente consiste en que salta el circuito de control de la fuente y la consola se apaga


con un destornillador PH0 regularemos los potenciometros moviendolos ligeramente a la izquierda.





11º Una vez ajustados los potenciometros cerraremos la fuente


cerraremos la consola y probamos sino se apaga.

                                 AVERIA DE LA LENTE

----------------------------------------SINTOMAS--------------------------------------

AVERIA --La lente deja de leer los Blu-Ray de los juegos y Blu-Ray Video--

                                       REPARACION

Sustituir la lente o el bloque completo de la lente siguiendo el tutorial de lentes KEM-450AAA/DAA

[4]


RALENTIZACIÓN DE LA CONSOLA (modelo 250x 320 Gb)

----------------------------------------SINTOMAS--------------------------------------

AVERIA --El HDD que incluye la consola está defectuoso y provoca ralentizaciones al acceder a él--

                                       REPARACION

No hay más reparación que la sustitución del disco duro de la consola.

EN CONSTRUCCION,se ira editando a medida que vaya descubriendo mas cosas.
