Chip Glitch Casero con XC2C64A

Voy a ir editando este post a fin de reunir informacion para construir nuestro propio chip, por ahora dejo una imagen del chip para fat y slim

he encontrado otros esquemas...

en xboxscene

Imagen
http://www.kipper2k.com/glitchboard_fat.zip


Imagen
http://kipper2k.com/kipperxilinx_beta2.zip



otro mas

Imagen
http://www.sendspace.com/file/dx19rv
http://www.sendspace.com/file/mewpde

otro
Imagen

Imagen
http://www.sendspace.com/file/kyddok

otro
Imagen
http://www.sendspace.com/file/emrutr

Hay buen material para entretenernos..

un saludo...
te comento que yo estoy haciendo lo mismo y tengo ese y otro diagrama... mi problema es conseguir el xc2c64a ese para hacer pruebas... si sabes donde los venden por ebay me seria de ayuda
copachino escribió:te comento que yo estoy haciendo lo mismo y tengo ese y otro diagrama... mi problema es conseguir el xc2c64a ese para hacer pruebas... si sabes donde los venden por ebay me seria de ayuda



has probado a poner esto "xc2c64a" en el buscador de ebay?
si y te sale el chip ya listo no cenden solo el controlaodr
esto me va nitido. gracias por compartir tengo 20 de estos chips
edit. ahi un componente que no se cual es el que dice vreg1.
juan_uceta escribió:esto me va nitido. gracias por compartir tengo 20 de estos chips
edit. ahi un componente que no se cual es el que dice vreg1.



voltage regulator 1
un regulador de 3.3 a 1.8v en montaje superficial, lo comun es encontrarlo desde 100 mA hasta 250 mA
creo que este no lo encontrare en mi pais entonces
que buen tema, alguien ya provo si funcionan? y no se podria poner aparte la lista de componentes? y lo q da miedo esq hay q saber hacer una buena placa
y no es mas barata una version comercial?
anonimo95 escribió:y no es mas barata una version comercial?


Esos componentes no te cuestan ni 3 €
coxplay escribió:
anonimo95 escribió:y no es mas barata una version comercial?


Esos componentes no te cuestan ni 3 €


Lo que si cuesta un poco mas es el micro xilink, y mas los gastos de envio...

pero de todos modos puede ser 5 veces mas barato, y la satisfacion de hacerlo, no tiene precio...

un saludo...
Lo que si cuesta un poco mas es el micro xilink, y mas los gastos de envio...


solo me habia fijado en las fotos de los circuitos XD

sobre el XC2C64A un poco caro si que es
http://www.seeedstudio.com/depot/xc2c64 ... ?cPath=174
coxplay escribió:
Lo que si cuesta un poco mas es el micro xilink, y mas los gastos de envio...


solo me habia fijado en las fotos de los circuitos XD

sobre el XC2C64A un poco caro si que es
http://www.seeedstudio.com/depot/xc2c64 ... ?cPath=174


Esa es una board ya ensamblada, estamos hablando es del chip XC2C64A pelado...

asi como esta si que es mas caro que los chips comerciales que estan saliendo...

un saludo...
diabolelx escribió:
juan_uceta escribió:esto me va nitido. gracias por compartir tengo 20 de estos chips
edit. ahi un componente que no se cual es el que dice vreg1.



voltage regulator 1
un regulador de 3.3 a 1.8v en montaje superficial, lo comun es encontrarlo desde 100 mA hasta 250 mA

este regulador donde lo puedo comprar? y que numeracion trae impreso para ver si aparese en alguna placa vieja que tenga guardada
el regulador es para programar el chip ¿no? luego ya no se usa mas
reaf escribió:el regulador es para programar el chip ¿no? luego ya no se usa mas

ok, pero no ahi otro diagrama mas facil de fabricar? y que sea para las 2 consolas en 1
juan_uceta escribió:esto me va nitido. gracias por compartir tengo 20 de estos chips
edit. ahi un componente que no se cual es el que dice vreg1.



Juan como estas, yo tambien soy de Dominicana, creo que ya hemos conversado antes, me gustaria saber donde conseguir el controlador XC2C64A aqui en santo domingo.

Esto si no es mucha molestia, claro.

Saludos cordiales

Avillaman
no aki no se consigue yo los pedi avnet es la web donde los compre se tardaron demasiado por la tormenta irene en la costa este. pero seguramente ahora llegan pronto. enviame un mp
pero ya esta confirmado q si funciona?
kiris escribió:pero ya esta confirmado q si funciona?



Toda esta informacion es sacada de xboxscene...

en este post se muestran fotos...

y estas son resultados de pruebas...

270pF (cap) works way better with Slim.

Boot times:
Test 1: 1m 5s
Test 2: 27s
Test 3: 5s
Test 4: 6s
Test 5: 1m 4s
Test 6: 5s
Test 7: 10s
Test 8: 16s
Test 9: 32s
Test 10: 32s

With 220pF i had to turn the machine off and on several times and wait minutes to get xell. With 270pF xell boots every time. smile.gif I have one of the eBay-board without LEDs.


http://forums.xbox-scene.com/index.php? ... 15&st=795#

Saludos...
esos 1.8v no se podrian sacar del mismo cable del lector? asi como los 3.3v?
juan_uceta escribió:esos 1.8v no se podrian sacar del mismo cable del lector? asi como los 3.3v?


He visto de esos reguladores en discos duros, board de pc's, el fabricante especifica que tambien soun muy usados en celulares...

Es cuestion de que busques en aparatos malos o en desuso, y buscar el datashet y compararlo con el del que usa el c-mod que es este http://www.datasheetcatalog.org/datasheet/nationalsemiconductor/LP3984.pdf

cualquier referencia que veas buscas el datashet y alguno te servira...

un saludo...
ok gracias pero otra pregunta este regulador solo se necesita para programar por primera ves el ic o se necesita para su funcion permanente?¿
juan_uceta escribió:ok gracias pero otra pregunta este regulador solo se necesita para programar por primera ves el ic o se necesita para su funcion permanente?¿


Realmente no se, apenas mande fabricar la pcb, pero seria bueno averiguar eso, seria un componente menos a utilizar, y se haria un adatador para programarlos...

un saludo...
hey mincho estaria muy bien que pusieras una lista con los nombres de referencia de los materiales necesarios para que nos sea mas facil buscarlos en algunas webs de ventas de electronica!!
buen post Mincho,
el regulador es imprescindible,es para alimentar el chip que necesita de 1.7v a 1.9v,asi que no es recomendable sacarlos de la consola, que en un pico adios chip,pero si se podria y al programarlo tambien hace falta, ya mismo alguien sacara el chip programado,y los chinos montado.
un saludo
sigue en pies alguien de aqui que ya haya echo este diagrama ? por q consegui este modelo y no se si sirva

XILINX - XC2C64A-7VQG44C - IC CPLD 64 MACROCELL 4.6NS 159MHZ TQFP44 :-?
este hilo es interesante, pero no se actualiza, hay varios diseños terminados con esquemas y placa, yo mismo he creado uno que posteare en breve, no se si habrir un hilo con todo lo que hay hasta ahora bien detallado o ponerlo en este, si alguien lo quiere esta aqui http://forums.xbox-scene.com/index.php?showtopic=735015&st=1140
un saludo
sonoro escribió:este hilo es interesante, pero no se actualiza, hay varios diseños terminados con esquemas y placa, yo mismo he creado uno que posteare en breve, no se si habrir un hilo con todo lo que hay hasta ahora bien detallado o ponerlo en este, si alguien lo quiere esta aqui http://forums.xbox-scene.com/index.php?showtopic=735015&st=1140
un saludo


Esta muy bien sonoro, yo ya mande hacer unas placas del esquema de kliper2k, estoy en espera de los chips, tambien creo que es mas util el esquema en eagle, para que le pongan toda la serigrafia...

de todos modos buen trabajo...

un saludo...
podrias poner los esquemas de los que hablo ,te los puedo facilitar ,si quieres

edit:prometo aprender Eagle
hey nunca eh hecho el diagrama a la plancha podria alguien ayudarme. que tipo de papel se usa(nombre universal que se encuentre en cualquier papeleria) que quimicos utilizar cuanto tiempo darle con la plancha si no es mucha molestia porfavor

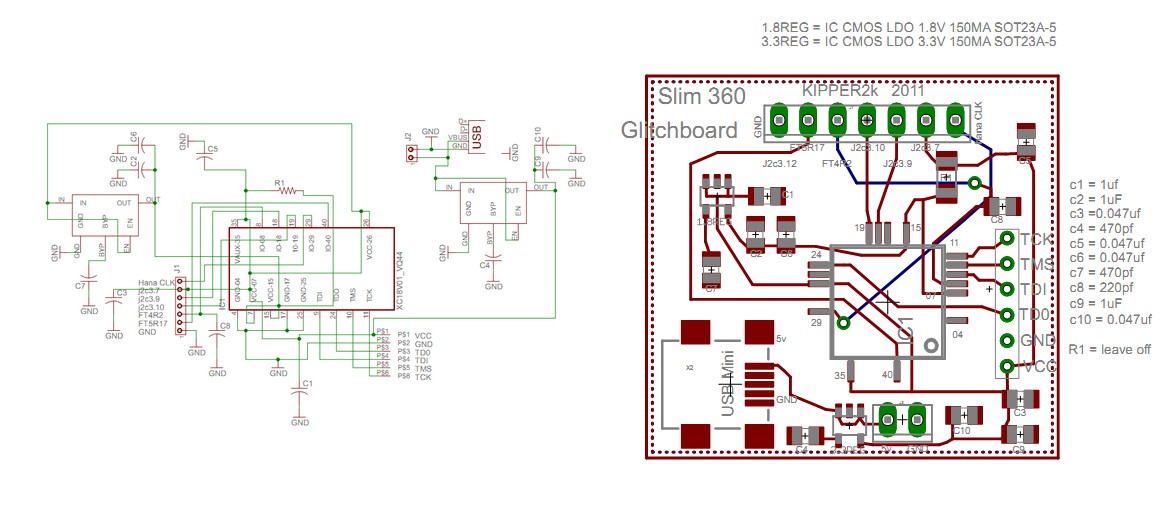

aqui les dejo el PCB para Glitch fat y slim, esta basado el el esquema de Kipper2k de xbox-scene, se puede insolar o planchar, con mas cuidado del normal por las pistas tan juntas, espero que les sea de utilidad.
saludos

Imagen

Imagen

Adjuntos

cualquier xilinx XC2C64A funciona ? por que hay muchos modelos y ya esta confirmado por ustedes q en realidad si funciona? y si ya lo hicieron con cual modelo de XC2C64A lo hicieron?
kiris escribió:cualquier xilinx XC2C64A funciona ? por que hay muchos modelos y ya esta confirmado por ustedes q en realidad si funciona? y si ya lo hicieron con cual modelo de XC2C64A lo hicieron?


XC2C64A solo hay uno
cualquier modelo de XC2C64A vale, pero se usa el de 44 patillas con encapsulado VQG "XC2C64A-7VQG44C" donde :
"7" es el tiempo de respuesta
"VQG" es el encapsulado
"44" es el num de patillas
"C"es rango de temperatura

me gustaria probarlo pero los chips se han agotado,
otros proyectos basados en el mismo esquema,han sido montados y funcionan, exactamente igual que los comerciales
S2
electronica jejeje,me gusta,el unico incoveniente tener insoladora,se puede hacer una casera,y la verdad que me atrae,si alguien sabe de algun link,me vendria muy bien,igual me hago una.
tmabien lo hice con un papel azul no recuerdo como se llama la verdad que tambien sale muy bien acabada.
pues bueno si es q consigo el XC2C64A empezare hacer mi placa pero el problema esq usan smd y pues creo q se me va difucultar al soldarlo y al encontrarlos, no existe algun diagrama con componentes normales pequeños? como resistencias es 1/4 de watio ? ya q voy a imprimir el esquema y pegarlo con plancha a la placa

edito XC2C64A-7VQG44C ya está descontinuado con es terminación, me lo consiguen con otra terminacion q no es C, lo compro?

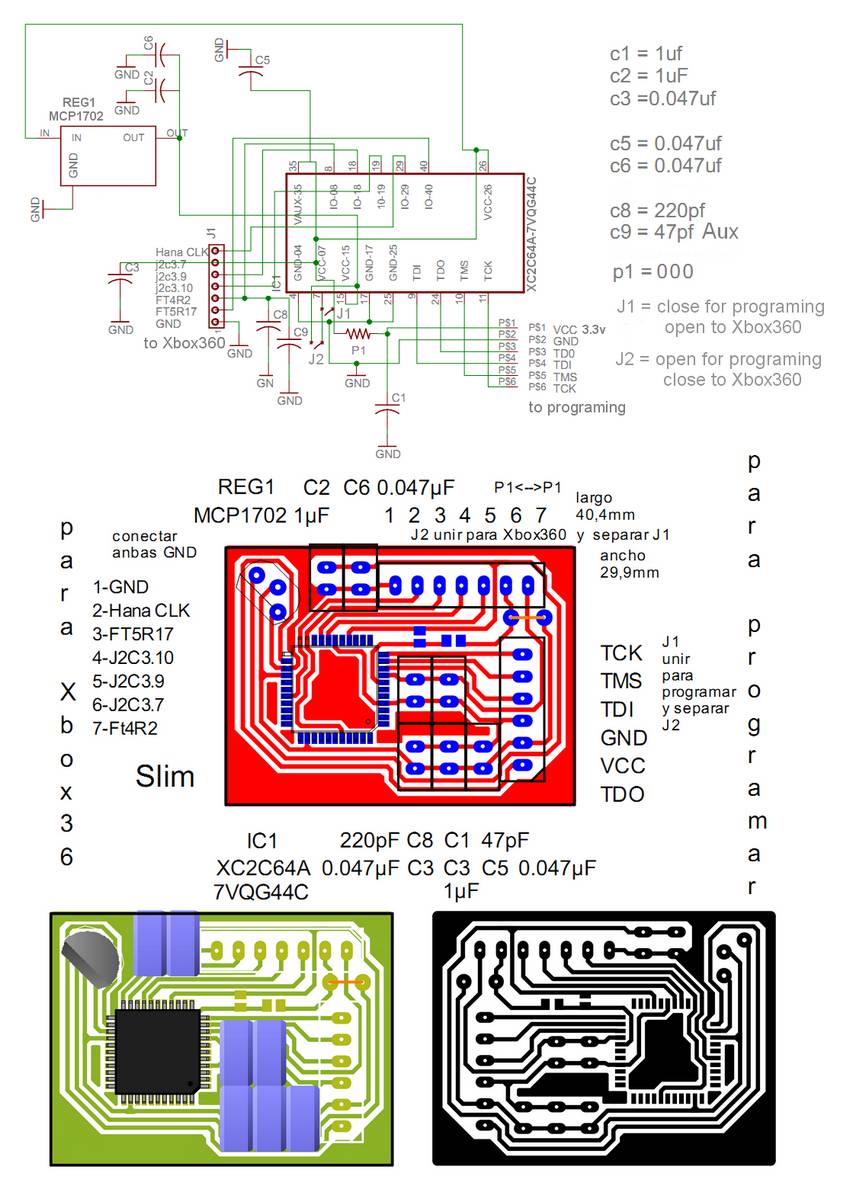

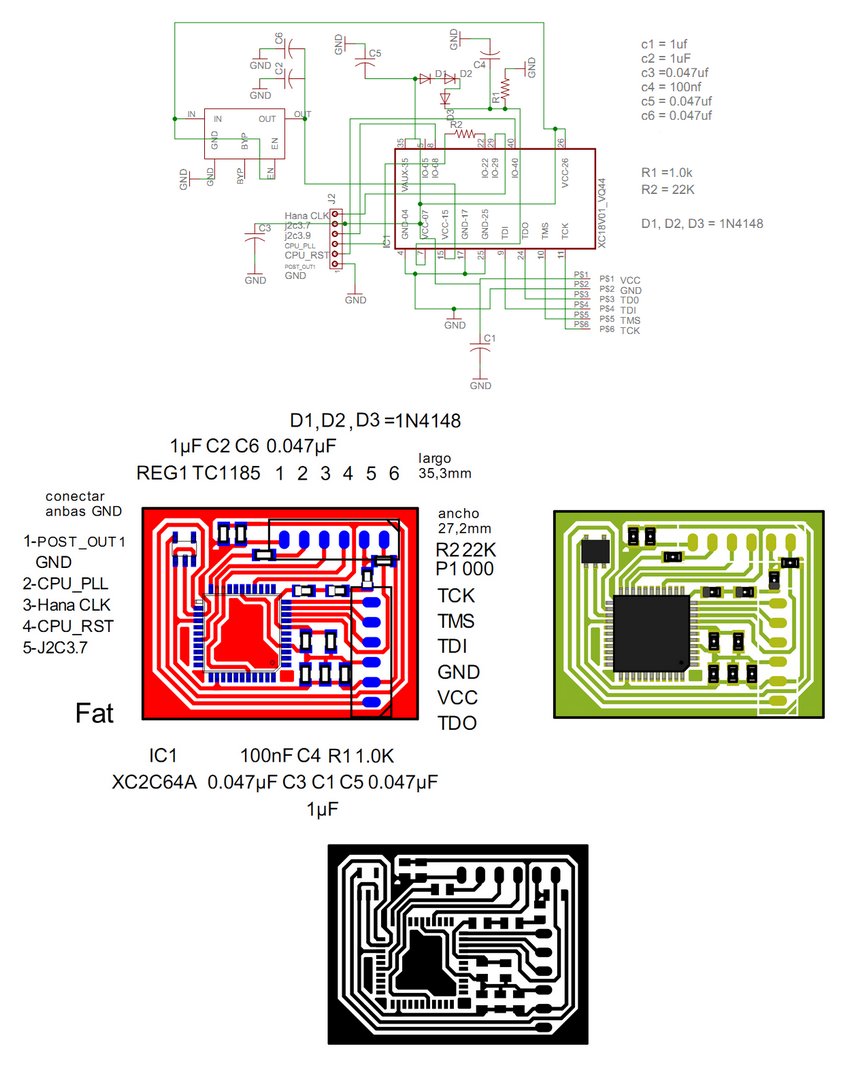

hola, he hecho una revision de los diseños glitch fat y slim, para poder programar el chip en la placa, con cambiar unos puentes es bastante, tambien he creado una version de slim no SMD.
espero que os guste
ImagenImagen
Imagen



ImagenImagenImagen

http://www.sendspace.com/file/lafr1k
sonoro escribió:hola, he hecho una revision de los diseños glitch fat y slim, para poder programar el chip en la placa, con cambiar unos puentes es bastante, tambien he creado una version de slim no SMD.
espero que os guste
ImagenImagen
Imagen



ImagenImagenImagen

http://www.sendspace.com/file/lafr1k


Esta bien sonoro, pero seria bueno tambien poner el esquema original del programa de diseño, tambien veo que el regulador sigue en SMD...

de todos modos gracias por el aporte...
la dificultad de hacerlo SMD está en que no se puede averiguar el valor de los condensadores, el regulador tiene serigrafia, es facil de soldar y no estoy seguro de que esté con otro encapsulado, en fin que si se es capaz de soldar los puntos de la Xbox, no veo la dificultad de poner ese componente, pero si alguien lo necesita como el beber se puede añadir,
el archivo me lo reservo para cuando lo haga yo, y compruebe su funcionamiento 100%, lo mostraré.
saludos
sonoro escribió:la dificultad de hacerlo SMD está en que no se puede averiguar el valor de los condensadores, el regulador tiene serigrafia, es facil de soldar y no estoy seguro de que esté con otro encapsulado, en fin que si se es capaz de soldar los puntos de la Xbox, no veo la dificultad de poner ese componente, pero si alguien lo necesita como el beber se puede añadir,
el archivo me lo reservo para cuando lo haga yo, y compruebe su funcionamiento 100%, lo mostraré.
saludos



Hay veces no es la dificultad de soldarlos, sino de conseguirlos...

un saludo...
pues si que hay reguladores de todo tipo de encapsulados y voltajes he visto uno con el tamaño de un transistor con tres patillas, el clasico entrada-salida-masa que iria fenomenal, ya lo implementaré, aun tengo que hacer el modelo fat noSMD
gracias Mincho, esto abre la puerta ha poner cualquier regulador 1.8v de tres patillas
saludos

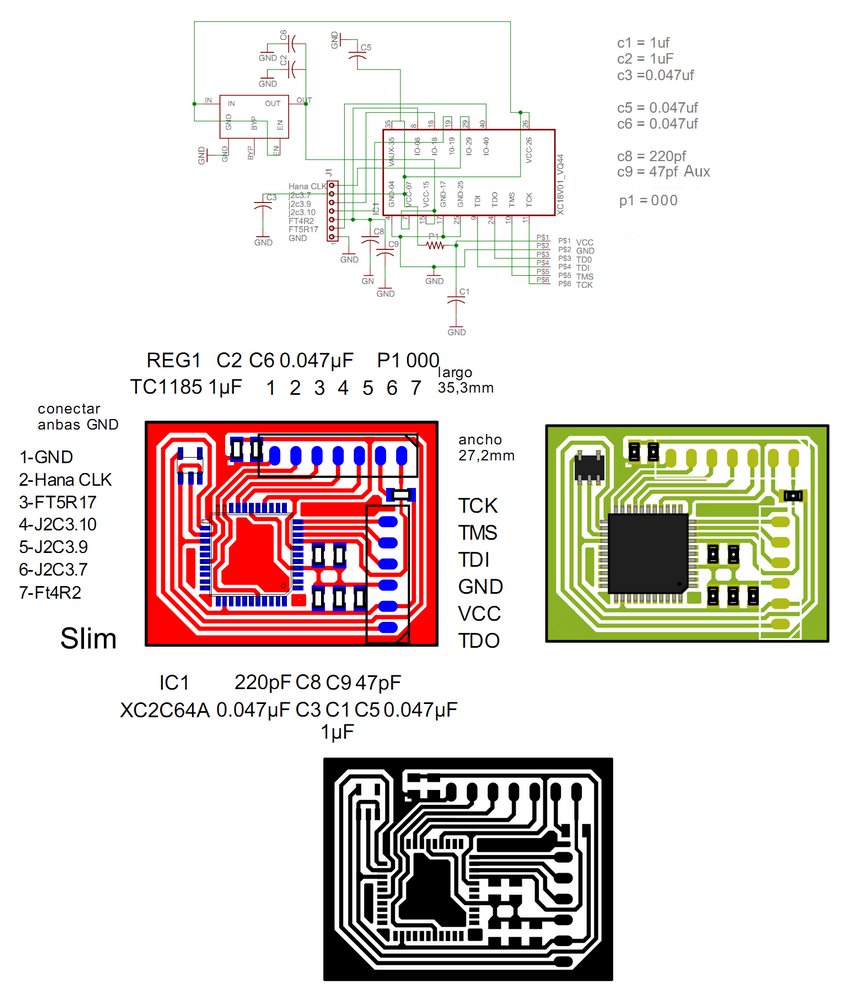

bien, ya tengo finalizado el diseño con regulador de tres patillas, he incluido en la descarga todas las placas juntas, son SMD y noSMD, no creo que haya problema para entender el esquema, cualquier duda no dudeis en preguntar,
iré poniendo los diseños finales que hay en el primer post
un saludo
http://www.megaupload.com/?d=GDQCXG1D

Imagen

Adjuntos

juan_uceta escribió:hey nunca eh hecho el diagrama a la plancha podria alguien ayudarme. que tipo de papel se usa(nombre universal que se encuentre en cualquier papeleria) que quimicos utilizar cuanto tiempo darle con la plancha si no es mucha molestia porfavor


Juan ya desde hace un tiempo que he hecho algunos modelos para los extractores de los Xbox 360 en su momento, y aprendi de unos amigos de este foro y NGD, al principio me dio un poco de trabajo conseguir el papel adecuado, sin embargo buscando en papelerias conseguir papel Satinado o Semi Satinado.

El truco es imprimirlo en una impreso Laser, no de injecsion de tinta, LASER, o en su defecto hacerle una copia en una copiadora comun y corriente, luego costar la placa del tamaño adecuado, y posterior a esto colocarle la impresion que has hecho, y a planchar se ha dicho.

Puedes hacer las impresiones dejando algo de borde, para que pueda dar la vuelta a la placa, y ayi pegarle un poco de cinta adhesiva de papel, para que no se mueva.

Ya luego pones la plancha a calentar, lo mas que se pueda, y la colocas con cuidado sobre el papel y empiezas con la impresion en la placa.

Despues de un rato, puedes darle movimientos circulares con la punta, para ir dandole fuerza a la impresion, despues de unos 5 o 10 minutos, dependiendo del calor y la fuerza que genere la plancha que utilizas, la retiras, y metes la placa con todo y papel en un recipiente con agua, agua comun y corriente, de la llave ( grifo ), y ahi lo dejas por un buen rato ( 30 o 40 minutos ) quizas mas o menos, depende el tipo de papel que utilices.

Luego vas quitando los residuos de papel que vayan quedando, con cuidado, para no levantar las lineas impresas, y al final, despues de limpiar el papel que ha sobrado, tomas un marcador negro, preferible de punta fina, y rellenas los espacios donde, por alguna razon se le ha ido la impresion y no tomo bien el calor.

Listo, ya tienes tu placa para ser disuelta y a perforar, colocar componentes y soldar.

Espero que eso les sirva, a mi me a funcionado de maravilla.

Estamos para servirte, si deseas alguna otra colaboracion, no dudes en contactarme.

Recuerda, somos de la misma tierra, como decimos aqui, Dominicano hasta la tambora.

Saludos cordiales

Avillaman

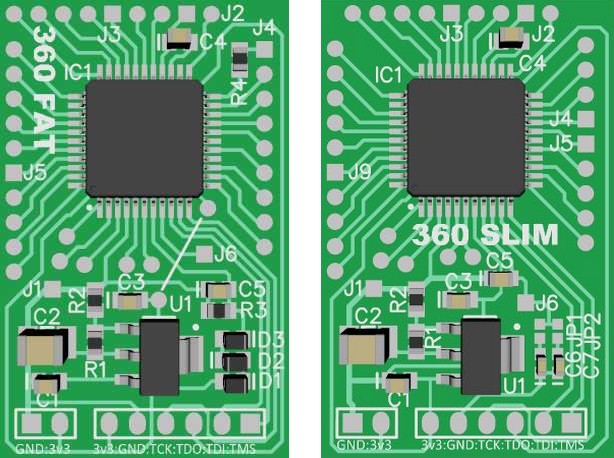

Aquí está el diseño de kipper, padre del esquema original modificado y simplificado del que la mayoría de los diseños se derivan,
la diferencia en está final, es que se incluye un mod para programar con el voltaje del USB y no tener que consegir los 3,3v de la cosola,
tambien la placa es doble cara, los modelos sin USB no sufren cambios.


Imagen

http://www.megaupload.com/?d=9713FMX7

Adjuntos

Después del padre de la béstia, toca el turno a la manada, seguimos con Ernestino y lugi,

este cuanto menos es delicioso, esta actualizado en que ofrece los archivos para el montaje completo e implementa una solución para slim, con condensadores auxiliares con los que ofrece la posibilidad de mejorar el encendido de la consola, también hace uso de un regulador variable configurado en 1,8v.
Ernestino

Imagen

http://www.elotrolado.net/download/file.php?id=70726

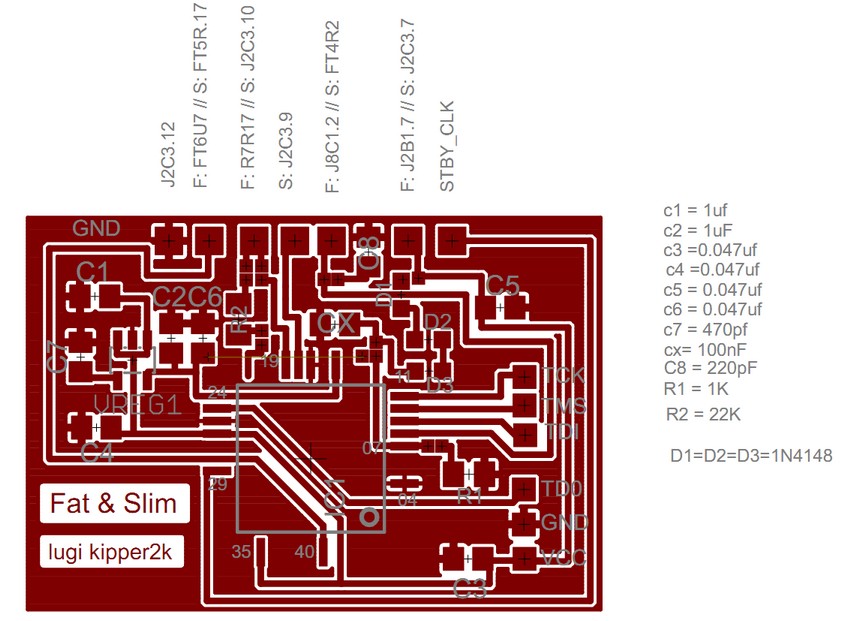

lugi también ofrece sus diseños, y va mas allá fusionando los dos en una sola placa.

Imagen

http://www.megaupload.com/?d=A4PIHC9U

saludos

Adjuntos

sonoro escribió:bien, ya tengo finalizado el diseño con regulador de tres patillas, he incluido en la descarga todas las placas juntas, son SMD y noSMD, no creo que haya problema para entender el esquema, cualquier duda no dudeis en preguntar,
iré poniendo los diseños finales que hay en el primer post
un saludo
http://www.megaupload.com/?d=GDQCXG1D

Imagen


Gracias Sonoro, tusabes si esta es la lista optimizada de componetes, sobre todo los capacitores?

un saludo...
no sé que lista indicas, solo me hago eco de lo ya expuesto el el foro de xbox-scene, que la mayoría a dado los proyectos como finalizados, los que no, ya no los actualizan hace mucho y los consdero final,

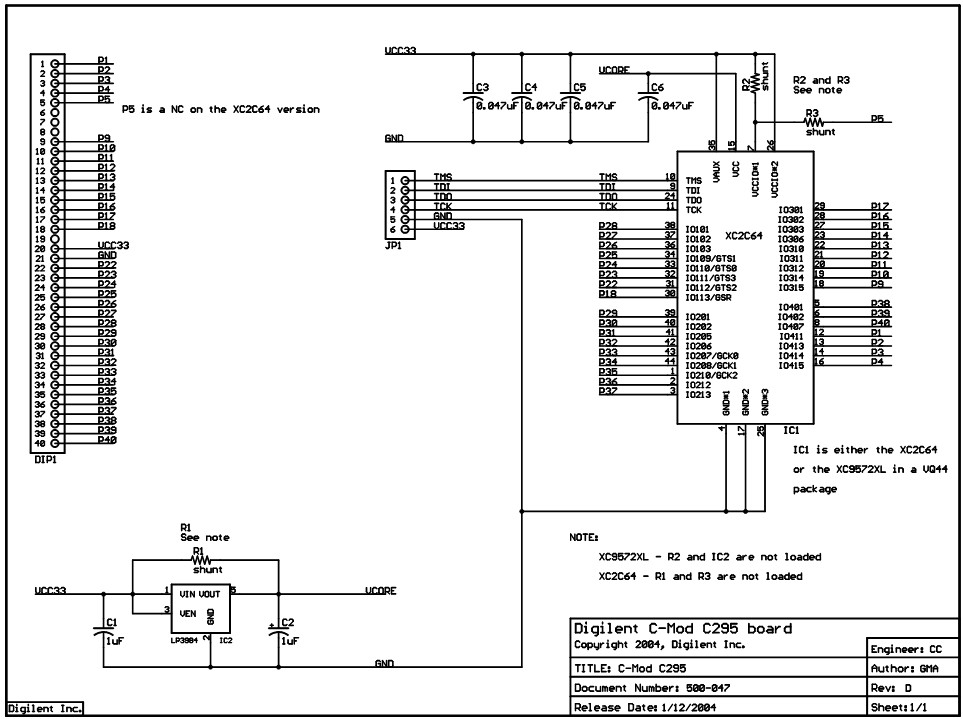

todos estos esquemas, no son mas que el esquema de Digilent resumido a las necesidades de Glitch

Imagen

a este esquema se le quitan todas las salidas y entradas no utilizadas, se le pone el puente de R2 y el condensador en paralelo con la resistendcia y con los diodos en serie, que indica Razkar el su tutorial y se convierte en chip glitch, de venta en los garitos chinos y proximamente en "su establecimiento de confianza" je,je

un saludo

Adjuntos

alguien ya impreso algo porque a mi me a dado problemas con el de lugi slim y fat me queda mas pequeño el diagrama que los componentes. ahi que modificar algo en el pdf antes de darle a imprimir?
Hola Sonoro, estas seguro que el regulador de voltage MCP1702, reeemplaza al LP3984IMF de montage superficial?

O cual seria el equivalente?
