[FUNCIONANDO] Nand Dumper por LTP Interno Placa Base

Archivado
Hola, necesito extraer la nand de mi xbox y quiero probar primero por LPT antes de gastarme pasta en un USB, como a muchos nos ocurrira , no tengo puerto LPT externo pero si interno, asi que para empezar he mirado que pines necesitamos del db25, según esquemas sacados de este foro los pines son:

14,1,2,11,18,17,16.

Buscando el pinout de un puerto paralelo (LPT) deduzco que esos pines corresponden a las siguientes señales:

Fuente:
http://en.wikipedia.org/wiki/File:25_Pin_D-sub_pinout.svg

14 -> AutoFeed
1 -> Data Strobe
2 -> Data Out 0
11 -> Busy
18 -> Ground
17 -> Select Input
16 -> Init

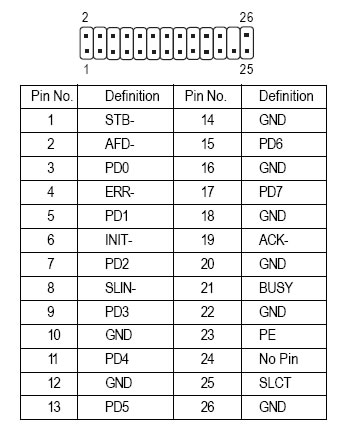

Ahora necesito saber que pines corresponde esto en el puerto interno LPT de mi placa base , la mia es una Gigabyte EP35-DS4, ojo porque me he dado cuenta que no corresponde el numero de pin del sb25 con el numero de pin interno del conector, en mi caso el conector interno es así.

http://www.gigabyte.com/MicroSite/12/01_port.jpg

La conversion db25 a conector interno quedaria:

14 -> 2
1 -> 1
2 -> 3
11 -> 21
18 -> 16
17 -> 8
16 -> 6

Esto solo seria valido para mi placa intentando hacer algo mas generico para que la gente lo pueda ver rapido mirando los esquemas de sus placas, seria algo así.



PUNTO SOLDADURA XBOX REFERECIA LPT
J1D2.1 ----------------100 oHMS------ AUTOFEED
J1D2.2 ----------------100 oHMS------ STROBE
J1D2.3 ----------------100 OHMS------ DATA OUT 0
J1D2.4 ----------------|< ------------- BUSY
J1D2.6 / J2B 1.12---------------------- GROUND
J2B 1.5 ---------------100 OHMS------ SELECT INPUT
J2B 1.6 ---------------100 OHMS------ INIT


A mi me falta comprar los conectores tipo pin para probarlo pero en principio ha de funcionar, si alguien ve algun error en algo que lo comente para así poder entre todos hacernos un nand dumper por puerto lpt interno.

Un saludo

Edito: Hayer probe el invento y no me funciona, el nandpro me dice que no puede encontrar la flash, los cables que he tenido que hacer para poder soldar a la xbox no pueden ser de menos de 35cm, eso podria ser un motivo , otro motivo podria ser que los pines que digo de la placa no sean los correctos, seguire probando....
has conseguido algo?
me interesa el tema
de casualidad buscaste en la pagina del fabricante de tu motherboard? porque para la mia (asrock n68-s ucc) viene un manual donde detallan ese apartado indicando que funcion tiene cada pin en la motherboard [+risas]
nice mobo. yo no veo ningun error. por que dice que no puede ser menor a 35cm? ya es por disposición física?
MontiporA escribió:Edito: Hayer probe el invento y no me funciona, el nandpro me dice que no puede encontrar la flash, los cables que he tenido que hacer para poder soldar a la xbox no pueden ser de menos de 35cm, eso podria ser un motivo , otro motivo podria ser que los pines que digo de la placa no sean los correctos, seguire probando....


Me imagino que lo has hecho bien, pero por si acaso, ¿Has conectado la fuente de alimentación a la consola, pero sin encender ésta, al intentar leer la nand?
Hola, os comento no lo he vuelto a probar, estoy esperando al user Mcready que tiene la misma placa que yo e iba a probar con 3 xbox que tiene.

por Viral Doom Hoy 06:41

nice mobo. yo no veo ningun error. por que dice que no puede ser menor a 35cm? ya es por disposición física?


has comprobado la equivalencia que he puesto, yo me la he mirado muchas veces y creo que es la correcta!, lo de los 35cm es porque los cables han de salir desde el interior de la torre del pc y la xbox puesta al lado, algo les puedo recortar, a ver que dir mcready que esta en pruebas...

DarkKnight , si para hacer la equivalencia he tenido que buscar la info en el manual o la web del fabricante de mi mobo, creo que la correlacion es correcta.

Por cierto mi xbox es una falcon, una elite negra 120g.

U n asludo y seguimos intentando....
MontiporA escribió:Hola, os comento no lo he vuelto a probar, estoy esperando al user Mcready que tiene la misma placa que yo e iba a probar con 3 xbox que tiene.

por Viral Doom Hoy 06:41

nice mobo. yo no veo ningun error. por que dice que no puede ser menor a 35cm? ya es por disposición física?


has comprobado la equivalencia que he puesto, yo me la he mirado muchas veces y creo que es la correcta!, lo de los 35cm es porque los cables han de salir desde el interior de la torre del pc y la xbox puesta al lado, algo les puedo recortar, a ver que dir mcready que esta en pruebas...

DarkKnight , si para hacer la equivalencia he tenido que buscar la info en el manual o la web del fabricante de mi mobo, creo que la correlacion es correcta.

Por cierto mi xbox es una falcon, una elite negra 120g.

U n asludo y seguimos intentando....


Me imagine lo de los 35 cm, puedes poner una foto para ver como te queda la board al x360? tal vez te pueda ayuda para ubicarlo de mejor manera

Por otro lado, los puntos serian así, para facilitar la lectura:

Imagen

De esta forma veo que tienes 1 "error":

18 -> 16 ->> Tanto el 16 como el 18 son GND, pero para tener un orden, seria: 18 -> 10. Aun que es lo mismo, asumo tomaste el GND mas cercado :P

Como digo, es un "error", lo vi sin hacer el diagrama, pero pues como es el mismo punto, no te dije nada. De igual forma ahí te regalo el diagrama :P

NOTA: El diagrama solo es para visualizar que puntos cambian.
Gracias Viral, por el aporte aunque ese diagrama es un poco dificl de mirar ¬_¬ , lo que comentas del pin de gnd, si coji ese porque era el mas cercano, creo que da igual que pin coja todos los gnd son los mismos.
Me he preparado otro tipo de cable y nuevas resistencias junto con otro diodo, ahora despues de cenar me pongo a soldar y realizo pruebas con las mismas conexiones porque me lo he mirado otra vez y tiene que estar bien!!.

Quiza es que no va con esta mobo, hay gente por el foro que no le funciona sacar la nand por lpt...

Os mantedre informados.....
MontiporA escribió:Gracias Viral, por el aporte aunque ese diagrama es un poco dificl de mirar ¬_¬ , lo que comentas del pin de gnd, si coji ese porque era el mas cercano, creo que da igual que pin coja todos los gnd son los mismos.
Me he preparado otro tipo de cable y nuevas resistencias junto con otro diodo, ahora despues de cenar me pongo a soldar y realizo pruebas con las mismas conexiones porque me lo he mirado otra vez y tiene que estar bien!!.

Quiza es que no va con esta mobo, hay gente por el foro que no le funciona sacar la nand por lpt...

Os mantedre informados.....


hehehe, por que dificil de mirar, si la idea es transporner los puntos del 1er diagrama, con el 2do. El tercero es para ver que puntos no cambiaron, no es mas.

Yo elabore un NandDumper por LPT, si nos les funciono, fue por la distancia del cable, o por algo mas soldado, pero es un método fiable. Ahora, puedes hacerlo por USB, si no tienes LPT o si no te funciona el que has hecho. Puede ser mas por error humano, a alcances de hardware. :)

Me puedes mostrar una foto de la disposición física y del NandDumper que has fabricado y el error que arroja el nandpro, unas fotos no estarian mal para ayudarte ;)

Ahora, conectaste el cable de video? si yo no conecto el de video (no NO HDMI) la lectura de la Nand nunca comienza.

Otra cosa que pueden intentar. Cuando tenia un Bad Flash, mi x360 no prendía... y me recomendaron un metodo muy bueno que me salvo la vida de 2 Bad Flash que tuve:

Con el conector de la fuente del x360 desconectado, le das enter en el cmd donde tienes escrito el comando del nandpro. Justo en ese momento conectas, de esa forma me leyó la Nand.

Te dejo unas fotos del NandDumper que hice un año atrás, espero sirva de ayuda.

Imagen
Imagen
Imagen
Imagen
Imagen
Imagen
Imagen
Imagen
Imagen
Jou Jou Jou, ya funciona el invento!!!! [poraki] [poraki]

Todo echo como al principio! esta vez he recortado los cable y literalmente!! e medito la consola casi dentro de la caja del pc, ahora mismo estoy dumpeando!!, le voy a sacr una fotos y mañana las posteo!!

Gracias Viral por la ayuda!!
Viral Doom escribió:
MontiporA escribió:Gracias Viral, por el aporte aunque ese diagrama es un poco dificl de mirar ¬_¬ , lo que comentas del pin de gnd, si coji ese porque era el mas cercano, creo que da igual que pin coja todos los gnd son los mismos.
Me he preparado otro tipo de cable y nuevas resistencias junto con otro diodo, ahora despues de cenar me pongo a soldar y realizo pruebas con las mismas conexiones porque me lo he mirado otra vez y tiene que estar bien!!.

Quiza es que no va con esta mobo, hay gente por el foro que no le funciona sacar la nand por lpt...

Os mantedre informados.....


hehehe, por que dificil de mirar, si la idea es transporner los puntos del 1er diagrama, con el 2do. El tercero es para ver que puntos no cambiaron, no es mas.

Yo elabore un NandDumper por LPT, si nos les funciono, fue por la distancia del cable, o por algo mas soldado, pero es un método fiable. Ahora, puedes hacerlo por USB, si no tienes LPT o si no te funciona el que has hecho. Puede ser mas por error humano, a alcances de hardware. :)

Me puedes mostrar una foto de la disposición física y del NandDumper que has fabricado y el error que arroja el nandpro, unas fotos no estarian mal para ayudarte ;)

Ahora, conectaste el cable de video? si yo no conecto el de video (no NO HDMI) la lectura de la Nand nunca comienza.

Otra cosa que pueden intentar. Cuando tenia un Bad Flash, mi x360 no prendía... y me recomendaron un metodo muy bueno que me salvo la vida de 2 Bad Flash que tuve:

Con el conector de la fuente del x360 desconectado, le das enter en el cmd donde tienes escrito el comando del nandpro. Justo en ese momento conectas, de esa forma me leyó la Nand.

Te dejo unas fotos del NandDumper que hice un año atrás, espero sirva de ayuda.

Imagen
Imagen
Imagen
Imagen
Imagen
Imagen
Imagen
Imagen
Imagen


te quedo muy bien man, solo una pregunta como se llama el plastico que envuelve los puntos de union de las resistencias con el cable?
Dark Knight_TJ escribió:te quedo muy bien man, solo una pregunta como se llama el plastico que envuelve los puntos de union de las resistencias con el cable?

Funda termoretráctil.
Max232 escribió:
Dark Knight_TJ escribió:te quedo muy bien man, solo una pregunta como se llama el plastico que envuelve los puntos de union de las resistencias con el cable?

Funda termoretráctil.


Asi es, o Termofit :)

MontiporA escribió:Jou Jou Jou, ya funciona el invento!!!! [poraki] [poraki]

Todo echo como al principio! esta vez he recortado los cable y literalmente!! e medito la consola casi dentro de la caja del pc, ahora mismo estoy dumpeando!!, le voy a sacr una fotos y mañana las posteo!!

Gracias Viral por la ayuda!!


Como me alegra man, me gustaría ver las fotos! hahaha
Hola, hay van unas fotos de como a quedado la chapu...

http://i1127.photobucket.com/albums/l638/RULIUM/XBOX/Xbox9.jpg
http://i1127.photobucket.com/albums/l638/RULIUM/XBOX/Xbox8.jpg
http://i1127.photobucket.com/albums/l638/RULIUM/XBOX/Xbox7.jpg
Celduques está baneado por "utilizar clon para saltarse baneo de subforo y querer tomar el pelo a la administración"
De PM, lo que podrías haber sacado la placa de la carcasa para trabajar mejor xD


Recomendaciones man:

1. Como dice el compañero, sacar la placa de la x360 es mejor, incluso para soldar, parece que has soldado directamente sin sacar la placa. Incluso, puede que el cable por debajo de la placa, en algún momento hubiera tocado con la carcasa :P

2. No podías hacer usado conectores? Parece que soldaste directamente a la board :P

De resto, pues man, felicidades... yo aun estoy a la espera de mi ModChip, mientras.. con la jtag xD

Pregunta: Eso verde/amarillo es termoretractil, cierto?
Hola, si lo verde/amarillo es termoretractil!!!.

Si podia haver sacado la placa pero soy de la filosofia de contra menos desmonte mejor!!!, sacar la nand la saque ahora lo que me he cargado ha sido el punto r4b.... a ver si tengo wewos a hacerlñe una chapua porque tengo la xbox metida en un cajon y como no la arregle se acabaron las consolas.

Ya no me queda PDS (Permiso De la Señora ) [+risas] para comprar otra consola....
Maldicion!!! De un tiempo aca escucho mucho eso del PDS. Creo que es bronca de toda una generacion.
MontiporA escribió:Hola, si lo verde/amarillo es termoretractil!!!.

Si podia haver sacado la placa pero soy de la filosofia de contra menos desmonte mejor!!!, sacar la nand la saque ahora lo que me he cargado ha sido el punto r4b.... a ver si tengo wewos a hacerlñe una chapua porque tengo la xbox metida en un cajon y como no la arregle se acabaron las consolas.

Ya no me queda PDS (Permiso De la Señora ) [+risas] para comprar otra consola....


ese punto cual es? es del chip o la nand?

snowflacke86 escribió:Maldicion!!! De un tiempo aca escucho mucho eso del PDS. Creo que es bronca de toda una generacion.


heh +1
MontiporA escribió:Hola, si lo verde/amarillo es termoretractil!!!.

Si podia haver sacado la placa pero soy de la filosofia de contra menos desmonte mejor!!!, sacar la nand la saque ahora lo que me he cargado ha sido el punto r4b.... a ver si tengo wewos a hacerlñe una chapua porque tengo la xbox metida en un cajon y como no la arregle se acabaron las consolas.

Ya no me queda PDS (Permiso De la Señora ) [+risas] para comprar otra consola....

Eso de que "cuanto" menos desmontes mejor, es una bobada. Al final por querer ahorrar tiempo pierdes mas, y de paso, te puedes haber cargado algo. Además, para soldar el chip, necesitas acceder a la parte de abajo de la placa, por lo que te tocara hacerlo después.
Amén de que yo prefiero soldar el programador por debajo, ya que así es mas facil (no te das contra los disipadores)... lo haces mas cómodo. Seguramente ese punto que te has cargado ha sido por una postura inadecuada, y al no poder poner el soldador bien, te la has cargado.

Moraleja, mas vale perder 10 minutos mas en desmontar/montar que quedarse sin consola.
Eso de que "cuanto" menos desmontes mejor, es una bobada. Al final por querer ahorrar tiempo pierdes mas, y de paso, te puedes haber cargado algo. Además, para soldar el chip, necesitas acceder a la parte de abajo de la placa, por lo que te tocara hacerlo después.
Amén de que yo prefiero soldar el programador por debajo, ya que así es mas facil (no te das contra los disipadores)... lo haces mas cómodo. Seguramente ese punto que te has cargado ha sido por una postura inadecuada, y al no poder poner el soldador bien, te la has cargado.

Moraleja, mas vale perder 10 minutos mas en desmontar/montar que quedarse sin consola.


Holaaa, pues mira que tienes 1/2 razon [fumando] , comento, para extraer la nand no hace ninguna falta desmontar la placa, se suelda muy bien en esos puntos grandes, si que tienes razon en que para soldar el rgh hay que desmontarla entera, pero como voy pasito a pasito, primero prove a sacar la nand y una vez lo consegui , a la semana desmonte la consola para soldar los cables del rgh.

La resistencia que me a saltado no tiene nada que ver con leer la nand, a sido al soldar un cable para el rgh, el punto ese tan minusculo que hay al lado del hanna, y si..... mala suerte pero todos sabemos lo que nos puede pasar al hacer estas cosas!..

Esta tarde compro una resistencia y pruebo a ver si chuta , pero esto lo estamos hablando en otro post.

Un saludo y gracias por el apollo moral!!!
El problema de la xbox es que tiene un estaño muy malo, y a veces cuesta que agarre. Para esa resistencia, yo uso flux, doy un pelin de estaño bueno y de 1mm, y luego ya pongo el cable. Dejando unos segundos de intervalo entre soldado y soldado, para que no se pase de calor la zona. Si solo ha saltado la resistencia, poniendole una del mismo valor deberia de funcionar. Suerte!
Ya tengo localizada la resistencia, esta tarde paso a buscarla (33 Ohmios de las normales), me he pillado unas gafas lupa jjjj, a ver si con eso lo consigo mejor!!!

Gracias, ya contare--..
bueno yo tambien paso a confirmar que funciona este metodo para sacar copia de nuestra nand, en mi caso fue de una zephyr, usando una motherboard asrock n68-s ucc. solo fue cuestion de buscar en los manuales del fabricante que pines son los correctos del puerto lpt interno, luego soldar las los cables y las resistencias para extraer la nand y soldarles los cables que en mi caso tambien use los que se usan para conectar los leds de la pc (ya que esos encajan a la perfeccion en el lpt) y ya esta! [boing] . eso si tuve que dejar la placa de la xbox fuera de su carcaza ya que me era mas facil asi. ojala a alguien mas le sirva [bye]
Yeahhh, me alegro de que mi post sirva, yo este finde tengo que sacar la nand de la consola de mi colegita, lo hare con este sistema que al fin y alcabo es lo mismo que si fuera un lpt "externo" pero da un poco mas de trabajo.

Saludos
de echo en cierta manera es mas complicado ya que me andaba volando los dedos con las aspas de mi grafica [+risas] , pero bueno contal de gastarme lo menos posible en cosas para el dump...ps me la juego, me falta probarlo para programar el chip matrix, nomas que me llegue y haber si me animo...ya contare

actualizado: e probado a programar el matrix glitcher por este medio y tambien funciono a la perfeccion [sonrisa] , solo que se complica un poco al requerir cables pequeños.
hola a todos, una pregunta sabeis donde puedo encontrar el manual de mi placa base es un aspire m1641 y la placa base acer mcp73ve no encuentro el manual ayuda porfa, gracias ;)
tonilee escribió:hola a todos, una pregunta sabeis donde puedo encontrar el manual de mi placa base es un aspire m1641 y la placa base acer mcp73ve no encuentro el manual ayuda porfa, gracias ;)

pues usa el programa everest ultimate, el cual te dice que hardware posees, asi como un enlace a la pagina donde puedes ver dicho hardware y actualizaciones o manuales en caso de que los tenga.
