[HILO OFICIAL] CHIP X360RUN OSCILADOR 96 MHZ NAND TOSHIBA

X360Run carcks Perfectamente XBOX360 delgado
- Es perfectamente compatible con todas las máquinas de XBOX360 Delgado
- Se utilizó el alto rendimiento y la alta viruta de pulso ataque frecuencia
- Tiene el tiempo de arranque más precisa del pulso-ataque en un instante.
- Es integral para mejorar y reemplazar la Matriz Glitcher y Xecuter Coolrunner Junta Glitcher. Características principales: -. Soporte de Corona y Trinity máquina delgada - Alto rendimiento del chip de pulso ataque, la frecuencia de trabajo puede llegar a 96MHz, más precisamente, el pulso-ataque, y puede refinarse para ajustar el parámetro de atacar. - Hasta ahora, los componentes menos externas, que utilizan los componentes de alta calidad para la fabricación, el diseño perfecto y una alta fiabilidad - Hasta ahora, el tamaño mínimo de PCB, fácil de instalar y reparar - Hasta el momento la más sencilla instalación y depuración, con la línea sencilla de dos pulsos con 4-7cm - Al saltar el alambre para que sea corto, yon puede tener la selección de la máquina y ajuste de parámetros, no necesitará programar por software. - El tiempo de arranque casi en 30 segundos.

Manual de usuario X360run:
Ⅰ La teoría de X360Run Junta Glitcher.:
El X360Run enviar un ancho de pulso para confirmar XBOX360 delgado
máquina. Para diferentes tipos XBOX360 máquina delgada tiene diverso tipo
punto en el tiempo y el ancho de pulso.
Ⅱ La Junta Glitcher X360Run y ​​el interruptor de recorte.:



. Ⅲ Configuración y recorte Descripción:
El usuario debe elegir un diferentes opciones de configuración de acuerdo
para los diferentes tipos XBOX360 máquina delgada.
El usuario puede utilizar la configuración predeterminada de fábrica del X360Run
Board.however Glitcher, a causa de los componentes y materiales de alambre puede
tienen pequeñas diferencias, diferentes lotes máquina XBOX360 y X360Run
Glitcher junta también son pequeñas diferencias, el usuario puede utilizar el
interruptor trimmability para obtener una mejor pulso de tiempo, y este cambio se
crea máquina XBOX360 lograr la mejor eficacia. Tablero X360Run Glitcher tiene cuatro tipo de interruptor y el recorte
ajuste ajustable:
(S: corto la plataforma del puente, O: abrir el panel de puente)


De acuerdo con los diferentes tipos XBOX360 máquina de delgado, ajuste el
según M0, M1, M2 pad puente con S u O. El valor de los condensadores sobre
CD y CO deben establecer correcta también. el valor predeterminado de fábrica es Corona defecto
96MHz. 2. Tiempo de retardo de pulso recorte


El tiempo de pulso se puede ajustar para reenviar (sucesivamente: -1 ~ -3) o
hacia atrás (hacia atrás: 1 ~ 4) sobre la base del valor estándar de fábrica. 3. Ancho de pulso recorte


El ancho de pulso se puede ajustar para reenviar (sucesivamente: -1 ~ -3) o hacia atrás
(De nuevo: 1 ~ 4) sobre la base del valor estándar de fábrica.
4. El ajuste de la resistencia y de capacidad en la salida de la señal de pulso:
El pin D del tablero X360Run Glitcher es salida de la señal de pulso, puede
reducir la intensidad de la señal del pulso por la resistencia en serie, la fábrica
valor predeterminado es 8.2Ώ.
El pin D del tablero X360Run Glitcher es salida de la señal de pulso, puede
producir un efecto en la puesta en marcha de la máquina XBOX360 delgado éxito por shunt-wound
valor de las diferencias de capacitancia monolítico, el valor predeterminado de fábrica
es CD = 330pF (Corona) o CD = 220pF (Trinidad).
Atención: si reemplaza capacitancia monolítico, debe soldar la nueva
Capacitancia monolítico completa antes del lanzamiento XBOX360 máquina delgada
de nuevo.
5.Wire Instalar:
Tablero X360Run Glitcher tienen seis hilos a conectar, ellos son:
1. Cable de alimentación: VDD,
2. Cable de tierra: GND,
3. I2C_SCL (E),
4. I2C_SDA (F),
5. POST_OUT (C),
6. CPU_RST (D)
El 1-4 alambre conecta directamente a bordo Glitcher, unos 10 cm.
El 5-6 alambre conecta directamente a bordo Glitcher, unos 4 cm a 7cm.can
ajuste de la longitud del alambre 5-6 en 4 cm a 7 cm con cuidado, a continuación, obtener la
mejor efecto. Ⅳ. La soldadura de la máquina de cambio de XBOX360 delgado
1. Corona-V1, V2 Corona-

CORONA








TRINITY








"CPU_C" de alambre "C" sobre to7cm 4cm;
"CPU_D" de alambre "D" sobre to7cm 4cm;
El shunt-wound monolítico CD capacitancia [330pF (Corona) o
220pF (Trinity)], un pin de soldadura a punto C1, otro pasador soldado a un punto
entre el punto D y el punto C2.
La longitud de dos pins unos capacitancia CD no corte la corta.

Artículo:

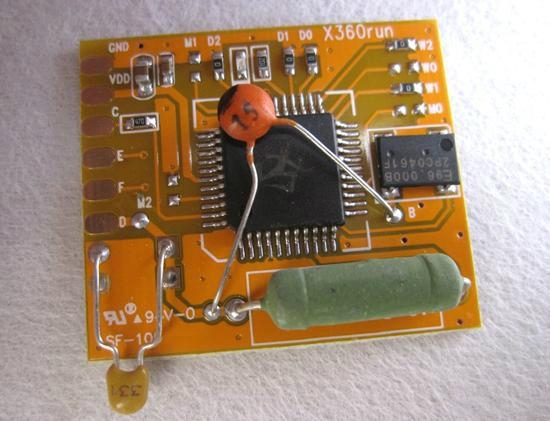

1 * X360Run Junta Glitcher con 96MHz de cristal oscilador Build for All Delgado XBOX360

CONFIGURACIÓN X360 RUN PLACAS CORONA


C alambre de 3 pulgadas
D alambre de 5 3/4 pulgadas
E y F alambre de 2 ó 2 1/2 pulgadas

CONFIGURACIÓN X360 RUN EN PLACAS TRINITY


C alambre de 3 pulgadas
D alambre de 5 3/4 pulgadas
E y F alambre de 2 ó 2 1/2 pulgadas



OTRA CONFIGURACIÓN RECOMENDADA PARA TRINITY FUENTE http://www.logic-sunrise.com/forums/topic/56679-review-de-la-puce-x360run/


ESTA ES LA CONFIGURACIÓN RECOMENDADA POR EL FABRICANTE PERO AL IGUAL PODEMOS MODIFICARLAS SEGÚN LAS TABLAS QUE HE PUESTO MAS ARRIBA , LO BUENO DEL CHIP ES QUE PERMITE CIERTAS MODIFICACIONES RELACIONADAS AL ANCHO Y LA INTENSIDAD DEL PULSO

marce100 escribió:aca les dejo lainfo que mas me resulto, sobre las toshiba .

ya que quedaban muy inestables o se ciclaban, arrancaban una vez y nunca mas etc.

yo de mi experiencia, hacemos unas 50 consolas por semana, y todas las toshiba (34 hasta el momento) salieron con los chips xrun360




es un chip chino nuevo, a un valor muy bajo $2.5 dolar en china

la instalcion es muy parecida a la que hacemos con los v4 .

estos chips no se programan, van directo como vienen de fabrica

y las medidas de los cables, van normales , nada de cables largos ni medidas especificas

el punto D ( reset) yo lo tomo de la parte de atras de la placa




si o si para el punto C les recomiendo usar post fix , sale $2 dolares en china, y no corren el riezgo de romper nada,



cables a puntos E y F de 5 cm aprox , yo los corto a ojo .

cable neutro uso el punto de arriba de la placa




y lo mas importante, las soldaduras tienen que ser lo mas prolijas posibles y en lo posible brillantes, ya que si hacen una muy mala soldadura, la consola se va a ciclar en el 3 o 5 glitch, sila instalacion es limpia anda de 10. se ve que es muy critico todo asi que es importante el tema de soldadura.

el resto, lectura , escritura etc, todo normal,

arranques desde el 2 glitch hasta el 10 glitch maximo, es aleatorio.

espero que les ayude esto que pongo, ya que fue lo mas complicado hasta ahora y la unica solucion que le encontramos despues de tantos testeos.

saludos a todos los miembros, desde Argentina al mundo.

comenten si lo prueban, etc. y cualquier pregutna, como siempre dispuesto a responder y aportar a esta gran comunidad

CERDOPOWERinstalacion chip xrun consola trinity: la configuracion del chip la tome de esta pagina (aprendi a hablarportuguesiño,jaja)
http://www.xboxhouse.com.br/forum/viewt ... =623#p3985
despues que le monte el cable cpu-rst en el punto alternativo R4D4, la consola me dio tiempos de encendido casi de instantaneos hasta un minuto, cambie el capacitor de 330pf que trae por defecto por uno de 270pf, puentie el punto m1 y retire la resistencia de valor 0 del punto D2,tambien retire la resistencia W2, asi logre que arrancara de esa forma, agradecimientos a los brasileiros, jajaja, saludos y mi primer pequeño aporte

http://s1188.photobucket.com/user/repo305/media/x360runtut_zps8b276633.png.html

X360 RUN EN TRINITY
http://www.youtube.com/watch?v=7W4aPdY7aX4

X360 RUN EN CORONA
http://www.youtube.com/watch?v=CPXKJfacMOY

(cierren la resistencia R2C4) a algunos les ha dado buenos resultados (recomendado cerrarla con un trozo de alambre , pudes usar un trozo del alambre de una resistencia o condensador )

hola he visto algunos que tienen problemas con el cierre de las resistencias haciéndoles el puente tradicional ,algunos optan por usar unas resistencias de 100 ohm o un cable ,( estas dos pueden llevar a que se nos vuelen los puntos)

yo solucione eso usando este diagrama que va directo al chip sin cerrar ninguna resistencia



o uso también este que yo mismo modifique ( es mucho mas comodo se usan los puntos tradicionales encima de la placa y por debajo se cierran haciendo esto, es el que hago yo y va de lujo )

(AUNQUE LO MEJOR ES ANTES DE REALIZAR EL PROCEDIMIENTO "SI NO ESTAS SEGURO " Y EN EL CASO DE QUE NO TE LA ENTREGUEN CON EL DISCO DURO , ES ENCENDERLA Y MIRAR EN ALMACENAMIENTO EL TAMAÑO QUE TRAE LA MEMORIA INTERNA (MU) Y ASÍ NO TENEMOS NINGÚN RIESGO DE EQUIVOCARNOS AL SOLDAR EL PROGRAMADOR YA SEA SPI FLASHER O SD FLASHER)

SON ESPECIALMENTE PARA CORONAS V6 FABRICADAS DESPUÉS DE AGOSTO DEL 2013 PERO BIEN PUEDE FUNCIONAR EN OTRAS VERSIONES "FALTA POR CONFIRMAR"

2-TAMBIÉN SE PUEDE DESHABILITAR LA RESISTENCIA R1R1 HACIENDO GND SIN REQUERIR REMOVERLA


3-LIMPIAR LA NAND

por leo_foxa mi en corona v4 del 2012 con nand hinix,,me paso algo similar..
con x360 run ,me daba un glitcheo y se colgaba..
con cr3lite 5 glitcheos y se colgaba..
tenia puentedas las resistencias.. r2c6 y r2c7..
asi que me dispuse aponerles resistencias smd..
pero me temo que o no soldaron bien o no funciono como queria pero por lo menos ya me hacia otra falla,glitcheo eterno..
restaure nand original y o sorpesa error 79,desolde mi adaptador casero sd4gb,y limpie muy bien la zona,dode va el adaptador y arranco ya bien el xbox 360..
asi que en lugar del adaptador casero le puse una qsb para el kit de sd4gb del team executer..
y como vi que seguia prendiendo bien le meti el xebuild,
las resistencias las volvi a soldar directo..
y cambie el x30 run de lugar..(el cable del punto d,mas corto que antes y en el punto que marca la web del fabricante del x360 run..)
y el xbox 360 prendio muy bien con el x360 run..
ya no se colgo ni nada..
si que es raro..sobre todo lo de que se colgo como si fuera una toshiba..
voy aseguir testeandolo..
por cierto que salieron los nuevos chips del tem executer ,el slim proto tal vez con ese se solucionen esos cuelgues..

4-

Mensaje por caifan191

Corona V4 se colgaba a los pocos destellos del chip con 360 run la solucion fue usar cable post bin muy muy cortito
