[HO+TUTO] Realizar HardMOD (Compatible con 3DS, 3DS XL, New3DS, New3DS XL y 2DS)

Es demasiado interesante todo lo que llegan a hacer los de GBATemp, Me Sorprenden siempre, al parecer no se les rajan cuando trastean con la N3DS, 3DS, 2DS,Consolas!

Yo estoy muy pendiente del tema, ya hice hardmod en mi 3ds xl, y cuando GW saquen el update para N3DS y pueda hacer un backup de la sysnand me lo empapare bien para cuando tenga que hacerle hardmod a la N3DS, espero no tener que hacerlo en un principio, pero si sacan bien los esquemas te da la tranquilidad de no perder las funciones de GW ya que no es dificil de hacer. Aunque esta vez buscare buenas piezas por internet para dejar la consola lo mas "bonita" posible, no como los tochos cables que tuve que meterle a mi xl, no quedo nada mal el trabajo final, solo viendose por un lateral de la consola los agujeros de conecciones de la nand, pero podia haber quedado mucho mejor como los mods que tienen mucha gente que lo hicieron con una ranura de microusb y quedaba de escandalo.

Ninoh-FOX escribió:Un usuario de gbatemp ya ha conseguido hacer hard mod para N3DS XL (no ha visto nada para normal aunque si he visto el esquema) por lo visto usa todos los dat (no solo 0, tambien 1, 2 y 3) dice que funciona y ha subido fotos de prueba con el mod ya hecho en la consola (me recuerda al que tengo en mi xl)

Esperaremos a ver si alguien hace un mod mejor, pero ya es posible volver atras en caso de actualizar por accidente o brick.

Fuente: https://gbatemp.net/threads/nand-backup ... st-5344305

Vaya Fake el tio justo de ese comentario!

La imagen que tiene version 9.5, la hora y el día pone 1/1 0:01 y la que tiene version 9.0, son la 1/1 0:00 !!!!!!


Las demás imagenes son muy inquietantes... la gente modificando a lo bestia las carcasas y demás... Dios, me daría un infarto romper la carcasa de la consola o abrirla justo después de haberme gastado 200 eurazos en ella...

xDarkPeTruSx escribió:

Ninoh-FOX escribió:Un usuario de gbatemp ya ha conseguido hacer hard mod para N3DS XL (no ha visto nada para normal aunque si he visto el esquema) por lo visto usa todos los dat (no solo 0, tambien 1, 2 y 3) dice que funciona y ha subido fotos de prueba con el mod ya hecho en la consola (me recuerda al que tengo en mi xl)

Esperaremos a ver si alguien hace un mod mejor, pero ya es posible volver atras en caso de actualizar por accidente o brick.

Fuente: https://gbatemp.net/threads/nand-backup ... st-5344305

Vaya Fake el tio justo de ese comentario!

La imagen que tiene version 9.5, la hora y el día pone 1/1 0:01 y la que tiene version 9.0, son la 1/1 0:00 !!!!!!


Las demás imagenes son muy inquietantes... la gente modificando a lo bestia las carcasas y demás... Dios, me daría un infarto romper la carcasa de la consola o abrirla justo después de haberme gastado 200 eurazos en ella...

¿Fake porque? Al quitar la bateria la consola pierde la fecha y la hora por lo que se ponene a 0.

Saludos

Raugo escribió:

xDarkPeTruSx escribió:

Ninoh-FOX escribió:Un usuario de gbatemp ya ha conseguido hacer hard mod para N3DS XL (no ha visto nada para normal aunque si he visto el esquema) por lo visto usa todos los dat (no solo 0, tambien 1, 2 y 3) dice que funciona y ha subido fotos de prueba con el mod ya hecho en la consola (me recuerda al que tengo en mi xl)

Esperaremos a ver si alguien hace un mod mejor, pero ya es posible volver atras en caso de actualizar por accidente o brick.

Fuente: https://gbatemp.net/threads/nand-backup ... st-5344305

Vaya Fake el tio justo de ese comentario!

La imagen que tiene version 9.5, la hora y el día pone 1/1 0:01 y la que tiene version 9.0, son la 1/1 0:00 !!!!!!


Las demás imagenes son muy inquietantes... la gente modificando a lo bestia las carcasas y demás... Dios, me daría un infarto romper la carcasa de la consola o abrirla justo después de haberme gastado 200 eurazos en ella...

¿Fake porque? Al quitar la bateria la consola pierde la fecha y la hora por lo que se ponene a 0.

Saludos

Bueno, en eso no había caído. Tienes razón. Igualmente, también podría haber enseñado el hard mod que le ha hecho, solo se ha limitado a enseñar la versión de firm y punto

El pinout lo tienes en la primera pagina de ese hilo.

Saludos

y las fotos del hardmod estan en esa misma pagina del foro

he encargado una clavija hembra de microusb y cables para chips, creo que voy a armarme de valor y voy a intentar hacer un hard mod en mi new 3ds normal, he encontrado el hueco perfecto para poner la clavija, en la ranura que tiene atras para poner una correa de muñeca (entre la clavija del cargador y el RZ), aun me lo estoy pensando seriamente pero si lo hago y la consola no muere en el intento ya subire fotos.

Ninoh-FOX escribió:he encargado una clavija hembra de microusb y cables para chips, creo que voy a armarme de valor y voy a intentar hacer un hard mod en mi new 3ds normal, he encontrado el hueco perfecto para poner la clavija, en la ranura que tiene atras para poner una correa de muñeca (entre la clavija del cargador y el RZ), aun me lo estoy pensando seriamente pero si lo hago y la consola no muere en el intento ya subire fotos.

¿Pero no la habias actualizado ya?

Saludos

Raugo escribió:

Ninoh-FOX escribió:he encargado una clavija hembra de microusb y cables para chips, creo que voy a armarme de valor y voy a intentar hacer un hard mod en mi new 3ds normal, he encontrado el hueco perfecto para poner la clavija, en la ranura que tiene atras para poner una correa de muñeca (entre la clavija del cargador y el RZ), aun me lo estoy pensando seriamente pero si lo hago y la consola no muere en el intento ya subire fotos.

¿Pero no la habias actualizado ya?

Saludos

si, pero es por aburrimiento jajajajajaja. es que me pueden esas cosas

EDIT: Ademas, nunca esta de mas tener esta modificacion, nunca se sabe lo que puede pasar

Eso es verdad, pero ya podrias haber hecho el hard mod antes

Saludos

Raugo escribió:Eso es verdad, pero ya podrias haber hecho el hard mod antes

Saludos

po si estaba enfadado con el mundo por culpa de GW jajajajaja

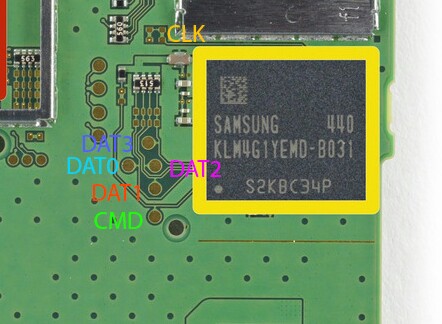

Puedes poner aquí los puntos de soldadura de la new normal?

Pichake escribió:Puedes poner aquí los puntos de soldadura de la new normal?

Ya los he puesto en el primer mensaje

@Ninoh-FOX ya que lo vas a hacer permanente usa todos los puntos DAT, al usar todos aumenta mucho la velocidad de transferencia y la New3DS tiene una nand mas grande por lo que es recomendable hacerlo.

Saludos

Raugo escribió:@Ninoh-FOX ya que lo vas a hacer permanente usa todos los puntos DAT, al usar todos aumenta mucho la velocidad de transferencia y la New3DS tiene una nand mas grande por lo que es recomendable hacerlo.

Saludos

hmmm no se, en verdad es que las clavijas microusb que he comprado es para hacer de 4 puntos, para usar los 7 tendria que comprar un conector bastante mas grande, y ya tengo preparado el cable microusb soldado al adaptador microsd/sd a esperas de que me llegue mañana el resto de piezas.

Pense que ibas a poner un lector de microSD dentro de la consola, entonces si ya que no tienes mas conexiones para utilizar.

Saludos

Raugo escribió:Pense que ibas a poner un lector de microSD dentro de la consola, entonces si ya que no tienes mas conexiones para utilizar.

Saludos

si consiguiera hacer eso con el espacio que tiene la consola seria dios jajajaja, a parte de que no me atrevo de hacer mas que lo basico para poder leer y escribir la nand, estoy estudiando fotos de la consola desmontada al deillo para no cagarla cuando desmonte la mia y me ponga al lio

Que se puede hacer exactamente con hard mod?

kmach escribió:Que se puede hacer exactamente con hard mod?

-copia y restauracion de la nand

-downgrade teniendo copia previa de la nand a la que se quiere ir

-desbrikear teniendo copia previa al ladrillazo

Ninoh-FOX escribió:

Raugo escribió:Pense que ibas a poner un lector de microSD dentro de la consola, entonces si ya que no tienes mas conexiones para utilizar.

Saludos

si consiguiera hacer eso con el espacio que tiene la consola seria dios jajajaja, a parte de que no me atrevo de hacer mas que lo basico para poder leer y escribir la nand, estoy estudiando fotos de la consola desmontada al deillo para no cagarla cuando desmonte la mia y me ponga al lio

Si a un lector de tarjetas microSD le quitas el usb y el lector de tarjetas en si se te queda con una altura de un par de milimetros por lo que te puede caber en cualquier parte.

Saludos

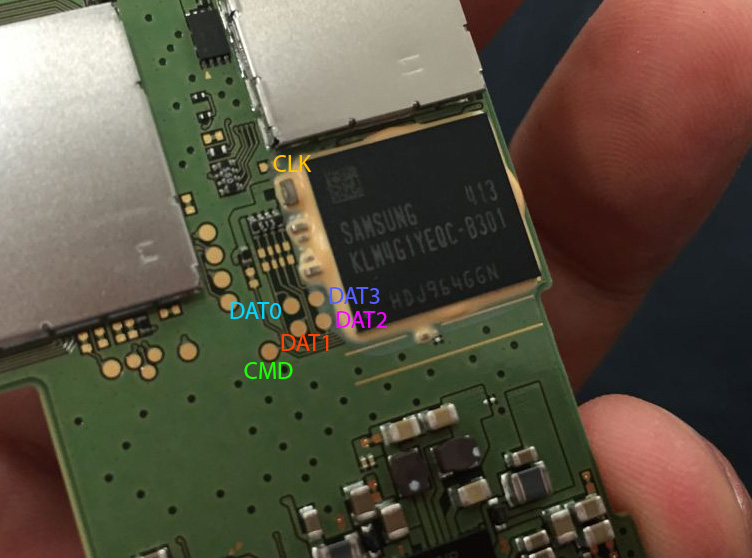

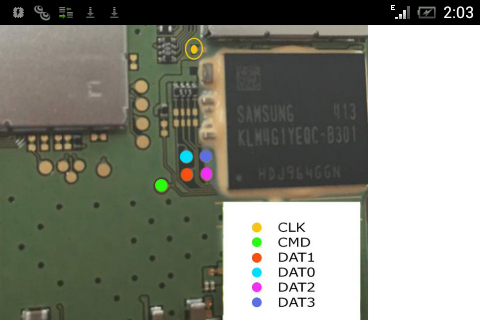

Ahora resulta que no estan seguro del punto CLK, no se si arriesgarme...

EDIT: en gamesonic.it dicen que el mismo clk que hay en 3dsbrew es el correcto...

http://gamesonic.it/forum/news-and-hacking-3ds-2ds-e-ds/5831-3ds-3ds-xl-nand-pinout.html#post23965



pero tanto en gbatemp como en gamesonic nadie a puesto pruebas visuales de que funcione como con la N3DS XL, no se que hacer...

EUREKAAAAAAA!!! He conseguido hacer hardmod en mi N3DS normal totalemente funcionaaaaaaaal!!!! Fuck yeah!!!

Impresionante trabajo, y muy limpio.

Una pregunta, que destornillador usaste para los microtornillos?

Uno de esos que venden en las ferreterias con diferentes puntas finas

Ninoh-FOX escribió:Uno de esos que venden en las ferreterias con diferentes puntas finas

Por cierto, ¿el puerto micro sd de la carcasa lo tienes pegado a ella de alguna forma? Quiero decir, si pegas el micro usb y le sueldas los cables, luego si la quieres abrir de nuevo?

Como has hecho el agujerillo?


Edito: he mirado lo de las medidas de destornilladores y parece que para esos tornillos lo suyo es un destornillador PH 000. El que yo tengo es demasiado grande

el agujero lo he hecho solamente cortando el plastico deagarrar la correa.

en cuanto a la clavija solo tiene la silicona justa para que no se mueba, se puede quitar bien

lo digo porque he tenido que abrirla varias veces

Quiero decir que como has hecho el agujero tan bien, con un mini taladro y luego limando?

El proceso de desmontaje, búsqueda de sitio para los cables y montaje te ha resultado difícil?

Pichake escribió:Quiero decir que como has hecho el agujero tan bien, con un mini taladro y luego limando?

El proceso de desmontaje, búsqueda de sitio para los cables y montaje te ha resultado difícil?

aunque es de una XL te servira para hacerte una idea de desmontaje y lo que te vas a encontrar
https://www.ifixit.com/Teardown/Nintendo+3DS+XL+2015+Teardown/36346#s81193

Un momento. ¿Es que los puntos de soldar están en el lado de la placa que queda descubierta al quitar la carcasa trasera?

Eso facilitaría mucho todo!

Esta es la new normal
http://www.nintenderos.com/2014/10/viaj ... tendo-3ds/

Pichake escribió:Un momento. ¿Es que los puntos de soldar están en el lado de la placa que queda descubierta al quitar la carcasa trasera?

Eso facilitaría mucho todo!

Esta es la new normal
http://www.nintenderos.com/2014/10/viaj ... tendo-3ds/

Ojala, hay que desmontar la placa entera.

Por cierto, haciendo multiples prubas de lectura y escritura con diferentes lectores he bloqueado mi nand, vivaaaaaaa (notese la ironia), que le vamos hacer, he encargado un strawberry Pi B para desbloquearla.

Menos mal que hice antes una copia jajajajaja, lo gracioso es que la consola arranca bien si esta un tiempo apagada y puedo jugar, pero cuando va a escribir en el systema alguna configuracion, la suspendo o entro y salgo de ajustes peta.

Asi que na, a la espera de SPI B.

Ninoh-FOX escribió:

Pichake escribió:Un momento. ¿Es que los puntos de soldar están en el lado de la placa que queda descubierta al quitar la carcasa trasera?

Eso facilitaría mucho todo!

Esta es la new normal
http://www.nintenderos.com/2014/10/viaj ... tendo-3ds/

Ojala, hay que desmontar la placa entera.

Por cierto, haciendo multiples pueblas de lectura y escritura con diferentes lectores he bloqueado mi nand, vivaaaaaaa (notese la ironia), que le vamos hacer, he encargado un strawberry Pi B para desbloquearla.

Menos mal que hice antes una copia jajajajaja, lo gracioso es que la consola arranca bien si esta un tiempo apagada y puedo jugar, pero cuando va a escribir en el systema alguna configuracion, la suspendo o entro y salgo de ajustes peta.

Asi que na, a la espera de SPI B.

Que putada. Por cierto, cuanto ocupa el volcado de la nand?
Por qué se necesita la pi? A que te refieres con bloquear la nand? No se puede restaurar y ya?

Eso mismo me pregunto yo para que necesitas la raspberry, en el caso de la antigua se debia al launcher de GW que modificaba datos de la consola haciendo que fuera imposible restaurar una copia via hardmod, y con esto lo que hacia era resetear la configuración implantada pro GW devolviendole el tamaño correcto al dispositivo de guardado de la nand, si se te congela puede deverse a diversos motivos pero para nada que solucione la raspberry xD puede ser una mala soldadura que este dando por culillo o que la copia de la nand no se haya corrompido a la hora de restaurarla y de esos problemas cuando tenga que ejecutar lo que tiene que ejecutar a la hora de dejarla en espera y por eso se bloquee porque el sector que necesita para operar este corrupto.

Te lo digo porque yo estoy harta de toquetear mi consola y restaurar nand y con la raspberry solo sirve para eso para reaturar el tamaño correcto del disposiitivo probocado pro el launcher de GW no tienen nada que ver con que lea y escribas esta en la consola xD

Aunque lo que si te va a venir bien es para crear el hospot casero para el streetpass que va de lujo y es para lo que la utilizo yo por que para otra cosa no me sirve xD

Lina escribió:Aunque lo que si te va a venir bien es para crear el hospot casero para el streetpass que va de lujo y es para lo que la utilizo yo por que para otra cosa no me sirve xD

Cuentame mas que has captado mi atencion

Dorigon escribió:

Lina escribió:Aunque lo que si te va a venir bien es para crear el hospot casero para el streetpass que va de lujo y es para lo que la utilizo yo por que para otra cosa no me sirve xD

Cuentame mas que has captado mi atencion

Pues bajarte de aqui el archivo para la raspberry pi http://www.spillmonkey.com/?page_id=5 utilizar el DiskImager para meterlo en una sd de 8 gigas enchufarle una antena wifi a la raspberry pi junto con la sd, SSID:attwifi sin clave en la consola y a esperar cada 300 segundo a recibir miis como un cosaco

Digo que esta bloqueada o en solo lectura porque en win32 disk imagen me pone: error 5. Unidad locked.

No creo que sea fallo de mi copia (aunque deberia haber hecho mas copias...), el valor 0x0000100 es NCSD, y ocupa exactamente 2GB.

En linux me pone unidad de solo lectura con identificador de disco 0x0000000

La consola va bien, pero peta siempre que tiene que escribir algo en la nand (configuraciones (fecha, hora,
Apodo etc), formatear, actualizar, en todas esas funciones se queda congelada, sele pantallazo azul y pone o error 00000200 (menos ocasional) o error 00000400 la mayoria de las veces. Luego de apagarla un rato enciende bien y puedo jugar y todo.

A veces intenta escribir o leer, de hecho lee o escribe pero se queda a 10, 15, 20 %, depende, eso es aleatorio, pero al poco tiempo pone o error ciclico, o se ha perdido la unidad o error geometrico....

He pillado el pi (ya que no es caro) y supongo que si es como dice lina tendre que cambiar el valor del tamaña de la nand en el ejecutable .h para que me ponga el tamaño correcto en una new.

Aqui la informacion de mis nands:



parece que las dos tienen datos parecidos, decir que la XL nunca me dio problemas al restaurar la nand, en cambio mi new...

jaja ya se lo que te pasa xD

Eso es cosa de la sd que estas utilizando, que de varios usos se vuelve loca y se bloquea y te suelte ese fallo, que a mi me ha pasado varias veces con las puñeteras sd y me ha tocado soldarle una nueva ><
Sueldale una nueva sd y ya veras como te deja de nuevo escribir y leer en la consola y lo dicho una raspberry para eso no sirve xD

LINA-SAMAAAAAA!!!
eso quiere decir que la copia de mi nand esta bien?

Estoy esperando que me llegue otro lector de amazon (TS-RSP5)

Crees que podre salvar mi consola? Creo que no debi escribir en la nand sin el error 00000400.

A que te refieres con la sd? Que necesito otro adaptados microsd/sd? No vale con probar con otro lector?

EDIT: RPI b ya esta de camino, total, hacia tiempo que le tenia echado el ojo

Ninoh-FOX escribió:LINA-SAMAAAAAA!!!
eso quiere decir que la copia de mi nand esta bien?

Estoy esperando que me llegue otro lector de amazon (TS-RSP5)

Crees que podre salvar mi consola? Creo que no debi escribir en la nand sin el error 00000400.

A que te refieres con la sd? Que necesito otro adaptados microsd/sd? No vale con probar con otro lector?

EDIT: RPI b ya esta de camino, total, hacia tiempo que le tenia echado el ojo

Por probar prueba con otro lector, yo tenia uno jodido que me marcaba todas las SD como solo lectura, pero haz lo que te ha dicho Lina, cambia el adaptador microSD

Y lo de la Raspberry, si mal no recuerdo, era para repaticionar la memoria interna de la 3DS para volver a dejarla con un tamaño normal para meter la NAND de la consola, la GW metio un codigo maligno que, en caso de usar otra FC con el launcher de GW, lo detecta y jode la consola reparticionando la NAND de la consola a unos 2MB o algo asi, la Rapsberry vuelve a dejarlo como estaba.

Es decir, que solo tengo que cambiar el adaptador, pero vamos, no se como se puede joder algo que son solo 4 alambres guarros sin ningun tipo de circuito

Que cabronazos los del gatewait, no? Jodiendo consolas, que fuerte.

Por curiosidad, en el hilo del KARL de gbatemp, hace un par de dias uno puso una foto de como dumpeaba la nand de una new, pero ocupaba creo que 1,2GB y no 2GB, se sabe por qué?

Pichake escribió:Que cabronazos los del gatewait, no? Jodiendo consolas, que fuerte.

Por curiosidad, en el hilo del KARL de gbatemp, hace un par de dias uno puso una foto de como dumpeaba la nand de una new, pero ocupaba creo que 1,2GB y no 2GB, se sabe por qué?

Una NAND nunca ha pesado tanto , la de la O3DS pesaba mas o menos unos 900MB
Y no es que jodieran las consolas, era como una amenaza a los que usaban su trabajo para decirles que dejen de hacerlo o lo pagaran caro , y lo pagaron mas caros ellos que los otros .
A todo el mundo que se le jodio la consola, se lo arreglo los de Gateway, pagbas 100$, la enviabas, miraban que le pasaba, y si ha sido provocado por una Gateway, te lo arreglaban, y te la devolvian con los 100$, o asi me entere yo de la historia

Hay dos nands segun el chip, una de 1,2 y otra 1,8 que es la mia

el tamaño de la nand de mi new3ds normal es 1.979.711.488 bytes, coincide con los datos de las 4 nand que existen ahora mismo. Asi que el backup debe de estar bien. lo que no entiendo es como se ha quedado el sistema de archivos de la consola en solo lectura

A finales de semana me llegaran el pi y otro lector mmc a ver si consigo estabilizarla de una vez

EDIT:cosas rara me hace la consola ahora en sitios que me petaba antes no me peta, es mas he conseguido actualizarla, es decir, que hay partes de la nand que poco a poco esta escribiendo, una cosa que si he visto es que siempre se queda cargando en registro de actiividad... Sera que Nintendo ha hecho algo en la version 9.5.0.23 para no downgrear a la version 9.5.0.22? A saber....

Ninoh-FOX escribió:Hay dos nands segun el chip, una de 1,2 y otra 1,8 que es la mia

el tamaño de la nand de mi new3ds normal es 1.979.711.488 bytes, coincide con los datos de las 4 nand que existen ahora mismo. Asi que el backup debe de estar bien. lo que no entiendo es como se ha quedado el sistema de archivos de la consola en solo lectura

A finales de semana me llegaran el pi y otro lector mmc a ver si consigo estabilizarla de una vez

EDIT:cosas rara me hace la consola ahora en sitios que me petaba antes no me peta, es mas he conseguido actualizarla, es decir, que hay partes de la nand que poco a poco esta escribiendo, una cosa que si he visto es que siempre se queda cargando en registro de actiividad... Sera que Nintendo ha hecho algo en la version 9.5.0.23 para no downgrear a la version 9.5.0.22? A saber....

Se joden bastante por culpa del calentamiento haciendo que se deformen y algunas pletinas o soldaduras se toquen entre si haciendo que ocurra eso por eso te he dicho que sueldes una nueva tarjeta de sd porque yo llevo mas de 10 creadas por ese problema y no es culpa del lector de sd sino de la tarjeta sd porque tengo 4 lectores y a todos le pasa lo mismo cuando la tarjeta de la sd se le va la pinza y con desoldar la tarjeta de sd y soldar una nueva utilizando el mismo cableado se soluciona en los 4, y eso puede haber causado que se haya escrito mal la copia y por eso te este dando tantos problemas.

Lina escribió:

Ninoh-FOX escribió:Hay dos nands segun el chip, una de 1,2 y otra 1,8 que es la mia

el tamaño de la nand de mi new3ds normal es 1.979.711.488 bytes, coincide con los datos de las 4 nand que existen ahora mismo. Asi que el backup debe de estar bien. lo que no entiendo es como se ha quedado el sistema de archivos de la consola en solo lectura

A finales de semana me llegaran el pi y otro lector mmc a ver si consigo estabilizarla de una vez


EDIT:cosas rara me hace la consola ahora en sitios que me petaba antes no me peta, es mas he conseguido actualizarla, es decir, que hay partes de la nand que poco a poco esta escribiendo, una cosa que si he visto es que siempre se queda cargando en registro de actiividad... Sera que Nintendo ha hecho algo en la version 9.5.0.23 para no downgrear a la version 9.5.0.22? A saber....

Se joden bastante por culpa del calentamiento haciendo que se deformen y algunas pletinas o soldaduras se toquen entre si haciendo que ocurra eso por eso te he dicho que sueldes una nueva tarjeta de sd porque yo llevo mas de 10 creadas por ese problema y no es culpa del lector de sd sino de la tarjeta sd porque tengo 4 lectores y a todos le pasa lo mismo cuando la tarjeta de la sd se le va la pinza y con desoldar la tarjeta de sd y soldar una nueva utilizando el mismo cableado se soluciona en los 4, y eso puede haber causado que se haya escrito mal la copia y por eso te este dando tantos problemas.

Esta tarde lo pruebo, que me ha tenido que traer un compañero del curró una porque ya no me quedaban.

Deberia desoldar tambien los de la placa de la consola? Yo creo que si estubieran mal, la consola no habria arrancado nunca, no? Es que no hay ganas de abrirla otra vez...

Comprueba con el polimetro que te den señal no sea que alguno este mal soldado o sueltecillo

Lina escribió:Comprueba con el polimetro que te den señal no sea que alguno este mal soldado o sueltecillo

Todos dan señal, me refiero a que si por ejemplo, el clk, que es el mas pequeño, si hubiera soldado por error la coneccion que esta el lado (estan superjuntas) la consola no arrancaria nunca, no?

Ninoh-FOX escribió:

Lina escribió:Comprueba con el polimetro que te den señal no sea que alguno este mal soldado o sueltecillo

Todos dan señal, me refiero a que si por ejemplo, el clk, que es el mas pequeño, si hubiera soldado por error la coneccion que esta el lado (estan superjuntas) la consola no arrancaria nunca, no?

El que esta al lado no es el mismo contacto? Parecen unidos por la misma pista (como el que está a la derecha del DAT0 o a la izquierda del CLK)

no, no estan unidos, por cierto, hice un nuevo cable, muchisimo mas corto, pero nada de nada
de hecho he consegido escribir con los dos la nand completa pero no me cambia el sistema (la copia es 9.5.0.22) y me muestra 23.

en cuanto SPI B no me detecta la consola, me da cend_erro: 1 y error: 1

ya lo unico que se me ocurre es reventarla contra el suelo y ponerme como broly cuando le pisa la cabeza a piccolo
