Programador de Thorin (cutreprogramador) sin transistor?

Hola,

Alguien que haya realizado el programador de Thorin (aka "cutreprogramador"), sin usar el transistor y que le haya funcionado podría indicarme el esquema o bien dónde puedo encontrarlo?
Lo he buscado por todas partes y no lo encuentro, en la búsqueda avanzada he encontrado posts en los que se hace referencia a él pero de verdad que no he encontrado el esquema.

Gracias y saludos.

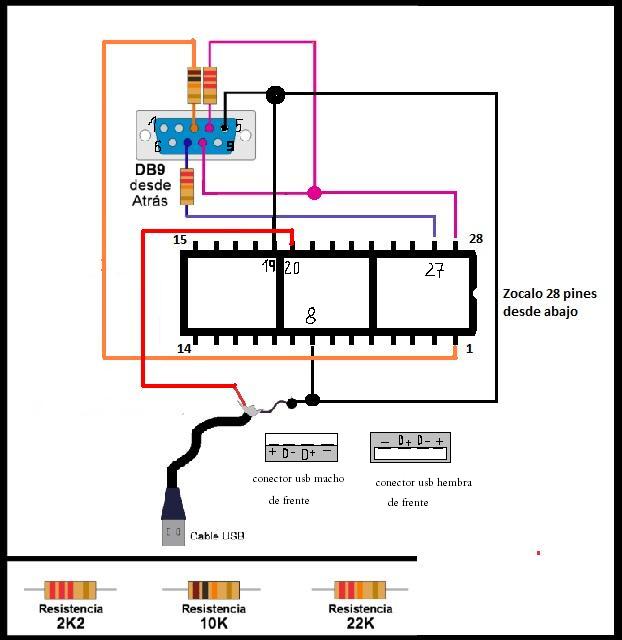

aki tienes con una mod mia de los conectores usb macho y hembra vistos desde frente

salu2!!!

Adjuntos

Perfecto !!! Muchísimas gracias, ahora voy a hacerlo y a probarlo.

Saludos.
Imagen


PIC 18F:

Patilla 1 > Resistencia 10k > Pin 3 DB9
Patilla 8 > Negativo (USB)
Patilla 19 > Negativo (USB)
Patilla 20 > Positivo (USB)
Patilla 27 > Resistencia 22k > Pin 7 DB9
Patilla 28 > Pin 8 DB9
Patilla 28 > Resistencia 2k2 > Pin 8 DB9

Faltaría ....
Negativo (USB) > Pin 5 DB9


A mi me funciona perfectamente.
Perfecto, ha funcionado correctamente.

Muchas gracias a todos.
Y como adaptarlo a 40 pines?? porfa, tengo 1 mes y nadamaz no puedo!!
