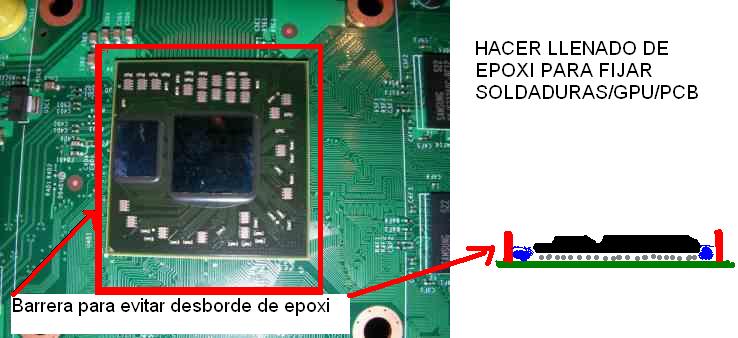

A ver si entre todos logramos algo.Se me ocurrio..

A los de Microsoft se les ocurrio antes que a ti !!!

Pero a las placas Falcon tambien se le fracturan las bolitas de estaño en la gpu.

Y como no va llegar la temperatura a mas de 80 grados con los abanicos internos por debajo de 6 voltios...

Checa la foto

OK, pero yo me referia a rellenar por completo la parte de abajo,
como puedes ver, esta solo en parte la epoxi, algo incomprensible a menos que rellenado por completo traiga algun problema de sobrecalentamiento por falta de aireacion entre soldaduras.

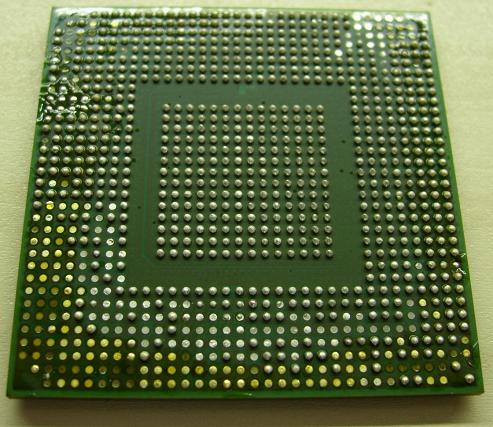

En fin, gracias por tu aporte y te dejo una fotito yo.....

Te mando esta foto que esta mejor que la tuya

hombre no se, pero no seria parecido a lo k puede pasar en los edificios? o sea k se desquebraje y por eso hacen juntas de dilatacion... Alomejor estas un dia jugando tan trankilamente y explota la consola jajajajaja

Realmente el que quieras rellenar o dejar de forma estanca las soldaduras no evitaras que las mismas sufran el susodicho efecto de dilatacion.

Es cierto que una vez seco el epoxy, el pandeo del PCB sera menor, pero la dilatacion sufrida sobre el estaño de las mismas, seguira siendo elevado, y aunque lo cierto es que no habria tanto movimiento durante la dilatacion podria sufrir todo el conjunto un fallo estructural interno a causa de la rigidez del zocalo.

Es algo asi como calentar y enfriar bruscamente un cristal, es dificil que este llegue a romperse a no ser que por un lado reciba un exceso de calor y por el otro demasiado frio ... pero si añades que no pueda dilatarse en ese proceso termine rebentando (de ahi que los cristales de los coches, etc. tengan unas gomas de seguridad para cambios bruscos de temperatura)

El verdadero problema que podrias tener en el proceso de rellenado de la GPU (la parte de las soldaduras) es que te quedasen huecos con aire, y ya sabes lo que ocurre cuando dejas de forma hermetica burbujas de aire verdad???

Si no lo sabes, haz una prueba, saca una botella de agua fria del frigorifico, y colocale una goma, globo o incluso un condon en la boca de la botella que no deje ni entrar ni salir el aire... veras que ocurre al rato (y hablamos que el cambio de temperatura es muy moderado, no hablemos de la GPU de 360 ...)

Saludotes.

q hay con el reballing sirve de algo?

paulkubota escribió:q hay con el reballing sirve de algo?

comol??????????

El re-balling consiste , a grandes rasgos y no entrando en virguerias tecnicas, en desoldar la gpu, limpiarles las bolitas de
estaño sin plomo y rehacerlas con estaño de buena calidad.
Pero no esta casi al alcance de nadie, ya que existen trabas tecnicas reales para el procedimiento, como por ejemplo, desoldar la gpu ya es todo un tema,porque el estaño con la que esta soldada funde a + de 215 grados.
Y hay que tener en cuenta que la placa tiene componentes
por debajo de la gpu, asi que imaginate.......

Ummmmmmmm, vaaaaale.

Ok, si, el procedimiento lo conozco porque de hecho lo he llegado a realizar con maquinaria especifica pero no precisamente con Xbox 360, precisamente por esa misma razon, porque se necesita un molde para que no se desuelden los componentes inferiores.

Esa seria la mejor de las soluciones, pero no deja de ser un apaño (muy bueno y costoso) dado que dichas soldaduras volverian a sufrir su respectiva dilatacion, pero de usar estaño de alta calidad, sobre todo con compuestos de plata podria decirse que esa consola seria extremadamente duradera, aunque terminase fallando ... pero duraria infinitamente mas que con el estaño de serie.

Evidentemente si unieramos una serie de factores extremadamente caros, conseguiriamos la consola perfecta.

1. Desoldar el BGA de la GPU ... y preestañearlo con estaño de plata pura.
2. Utilizar refrigeracion liquida y a ser posible con refrigerante no conductivo (por si hay fugas) o en cualquier caso por cambio de fase.
3. Disipacion extra para las memorias.
4. Ventilacion con caudal activo para el sistema general.

Considero que con todos esto apaños juntos, la consola podria considerarse indestructible, pero claro, no tendriamos una consola, seria un engendro increiblemente caro y sin justificacion alguna teniendo garantia.

Y lo mejor ... es que todo eso se podria evitar metiendo una GPU de 65nm y sin que su temperatura media superase los 55º ... peeeeeero, hay que esperar.

Saludotes.
