alguien seria tan amable...

Question

alguien seria tan amable...

Danirodri 16 mar 2004 22:32

Dohko caballero de EOL

1.705 mensajes
desde ene 2003
en El Santuario

hola, la llebo horas mirando por el foro, y he leido que para una v7 hay puntos alternativos de la bios, los de la bios alternativos del action mars, pero no se asociarlos con los del matrix xml2, osea mi pregunta es alguien seria tan amable de ponerme un dibujo con los alternativos de la bios para el matrix xml2 en una v7 con foto si pudiese ser, gracias de antemano y saludos

5 respuestas

Answer 1 · 2004-03-16T21:52:18+00:00

Jennifar Lopa 16 mar 2004 22:52

**************

1.245 mensajes
desde oct 2002
en Bilbao

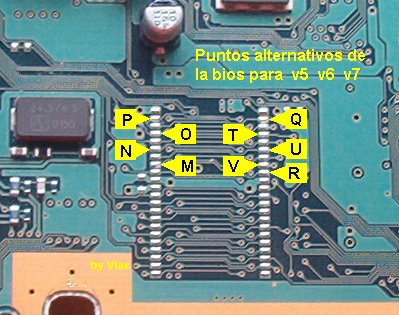

te los adjunto, estan por la cara de abajo de la placa.

Adjuntos

puntos bios.jpg (0 Bytes)

Answer 2 · 2004-03-17T05:02:42+00:00

Danirodri 17 mar 2004 06:02

Dohko caballero de EOL

1.705 mensajes
desde ene 2003
en El Santuario

muchisimas gracias

Answer 3 · 2004-03-17T05:31:55+00:00

una ultima pregunta, los puntos alternativos del mesiah 2 para el gnd y 3.3v son validos tambien para el matrix mxl2 no? si usas los puntos alternativos donde aconsejas poner el chip, grcias

Answer 4 · 2004-03-17T06:08:20+00:00

el chip colocalo en el Hueco de abajo donde pone caution, en la zona que no hay componentes, y la masa la tomas de el borde de cobre de la placa, de esta manera te queda un cable muy corto. la alimentacion puedes usar la del Matrix del esquema normal, ya que funciona muy bien. Otro sitio donde colocar el chip es entre la bios y el BA, en el hueco que hay pero yo prefiero abajo. Un saludo.

Answer 5 · 2004-09-21T17:15:05+00:00

Jesus del campo 21 sep 2004 18:15

Adicto

259 mensajes
desde jun 2003
en Portugal

estos puntos valen para una v9?
