Aventuras y Desventuras de hacerse una maka DIA 2

En el primer día de nuestras aventuras habíamos diseñado el mueble y comprado los materiales:

hilo_aventuras-y-desventuras-de-hacerse-una-maka-dia-1_1755353

Ese volverá a ser actualizado con los materiales que he comprado/tendré que comprar cuando haya terminado la máquina y no tenga que comprar nada más.

Ahora empieza la parte sucia... la carpintería!!

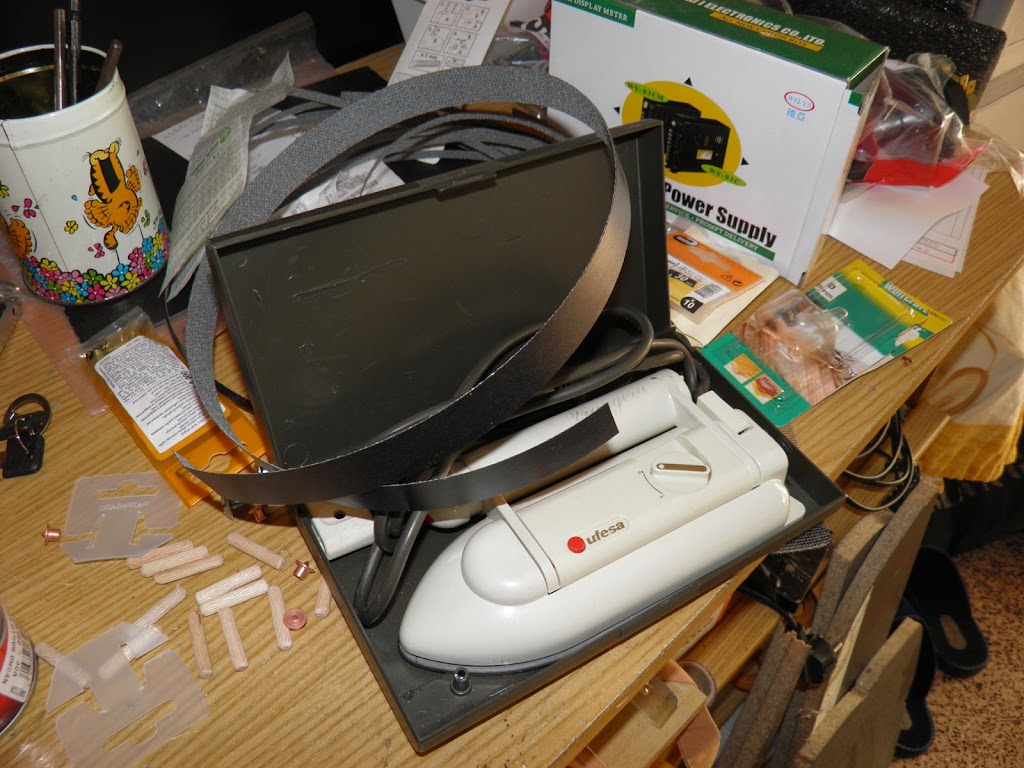

Aunque nos hayan cortado las piezas, toca modificar una a una, ya sea ponerle los cantos de plancha:



Hacerle los agujeros para los tubillones con esta herramienta:





O simplemente haciendo los agujeros pertinentes de cada pieza.

Las piezas han quedado tal que así, el frontal con su agujero para la puerta del monedero:



La puerta trasera, agujero para la rejilla de ventilación y cerradura:



Para las bisagras supercodadas se usa esta herramienta para el taladro:



Y así queda puesta en la puerta:

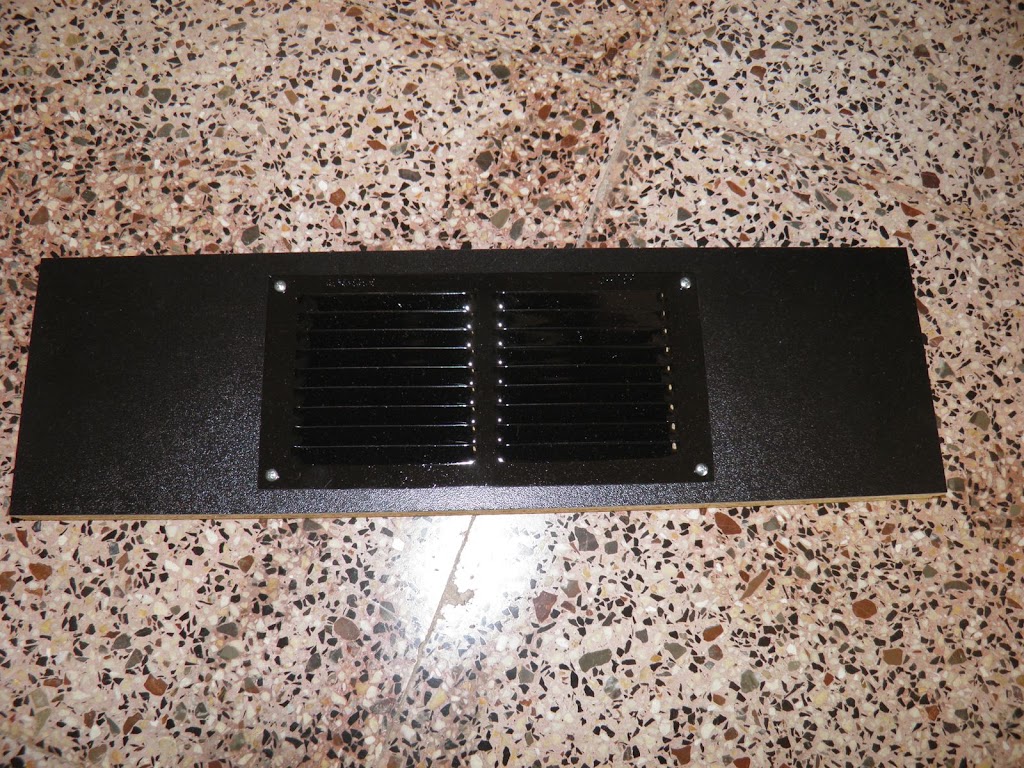

Esta es la pieza que va a quedar debajo del panel y la rejilla es para el altavoz:



Pieza trasera superior, lleva esa guia para el metraquilato de la parte superior y los agujeros serán para sujetar la marquesina:



El frontal... le haré unos agujeros para sujetar el cartel decorativo del juego y su metraquilato:



La base con las ruedas bien sujetas:



Pieza trasera inferior, es donde va el enchufe y botón de encendido de la maka:

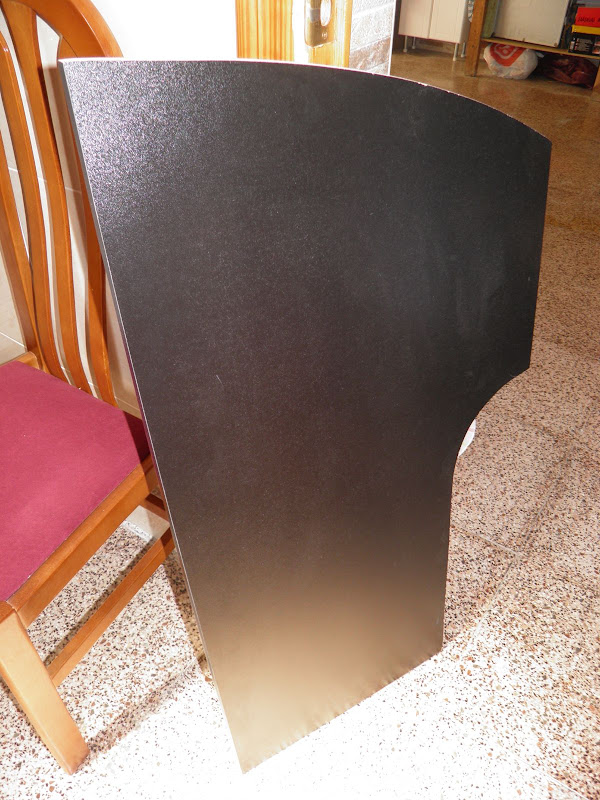

Los laterales, se cortan las curvas y luego con unos 'sargentos' (una especie de pinzas) se unen ambos laterales y se igualan con la lijadora:



Ahora es cuando hay que tener MUCHO CUIDADO!!

A la hora de desmontar la tv hay que tener que en cuenta que en el transformador de lineas, aún apagada la tv, conserva unos 25000 V almacenados. La manera más segura de trabajar es dejar la tv apagada de 7 a 15 dias y ya se puede trabajar sin ningún peligro, la otra es descargar a tierra con un destornillador la zona de la ventosa... eso SOLO para gente con experiencia, como dicen en la wwe, NO HAGAIS ESTOS EN CASA!! Otra alternativa es meter la tv entera sin desmontar... solo que así ocupa mucho más claro.

Aquí teneis una foto de las tripas de la tv, el transformador de lineas es lo que se ve abajo a la derecha, de el sale el cable rojo con la ventosa que va unida al tubo, tanto eso, la placa que va al extremo del tubo como cualquier cable que vaya del chasis al tubo han de desconectarse:

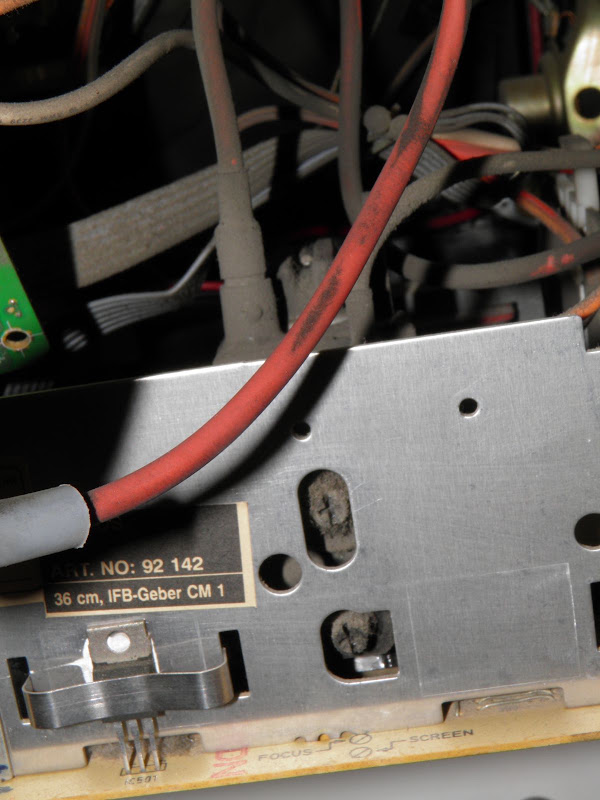

El transformador de lineas tiene estas 2 ruedas que nos permiten ajustar el foco como el desplazamiento vertical de la imagen, se pueden ajustar con la tv encendida. Normalmente tb se puede ajustar el desplazamiento horizontal con alguna resistencia variable en el chasis bien indicada como ha sido el caso de esta tv:



Y así es como debe quedar la tv desmontada para poder colocarla en la madera que la sujetará al mueble:



Aunque no lo parezca, este 'día' han sido unas 6 horas de trabajo, nadie dijo que esto fuera rápido

Otro día más posiblemente ya con el montaje!!
