Ayuda con psxone y chip

Todo depende del hex que hayas programado en el Chip.

Si es el 9002 utiliza los puntos 1, 2, 4 y 8.

Si es otro hex anterior al 9002 utiliza los puntos 1, 5, 6 y 8.

Y ya por último utiliza el esquema de 3 puntos y 1 puente que sería: 1, 6 y 8 y el puente.

Yo tengo el hex anterior al 9002 y utilizo 1, 5 6 y 8 y el de 3 puntos y el puente, con todo esto te tiene que rular de P**M.

En este mismo foro tuve yo mis dudas con una Psxone. míralo.


Saludos, CEBRA.

Utiliza este hex:

:100000002500000B320C2A00410C2B0066060E0561
:1000100066070E04F80C0E07D80C2E07D80C260025
:100020000E020600EB02060A0000000000000000BD
:1000300000000000EA02040A03082700480C030934
:10004000040C28000D0243092C006C02080C290046
:100050002E050E020600040C03092C0303062E05D0
:1000600003072E040E020600040C0309E9022D0A00
:100070002E040E020600080C0309AD02E802220A53
:10008000E7021E0A0308E20153084308450849082D
:1000900053084308450841085308430845084508E4
:10020000C20C0200DF0C2E000600F80C26000209CA
:10021000060426042E040E020600110C2700020913
:10022000E7020F0B46044E040E020600060C2700E0
:100230000209E702180B0E0C03096D001D091D0BC6
:021FFE00EA0FE8
:00000001FF

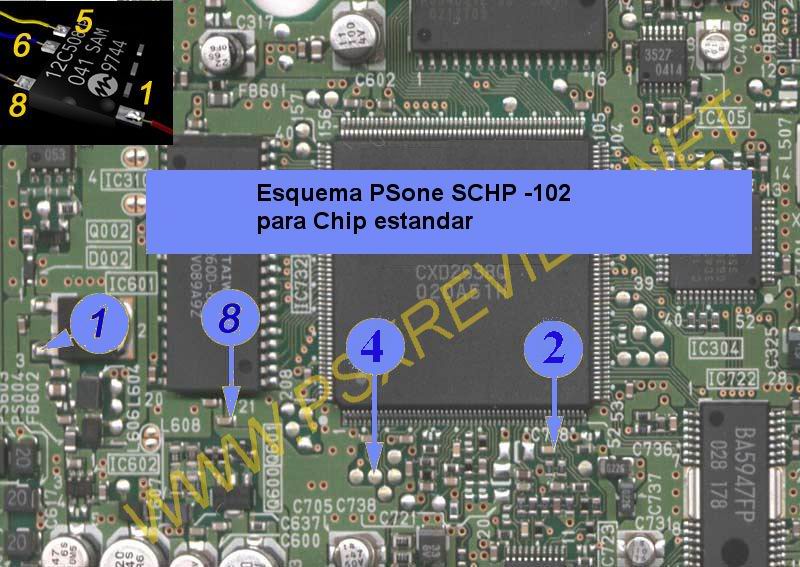

Es 9002.hex y utilizas este esquema,usado los pin's 2 y 4 en vez del 5 y 6

la foto .

Perdona mi torpeza,¿ con el mismo esquema cambio patilla 2 por el punto 5 y la patilla 4 por el punto 6? ¿te ha dado problemas con algún juego original?

Gracias.

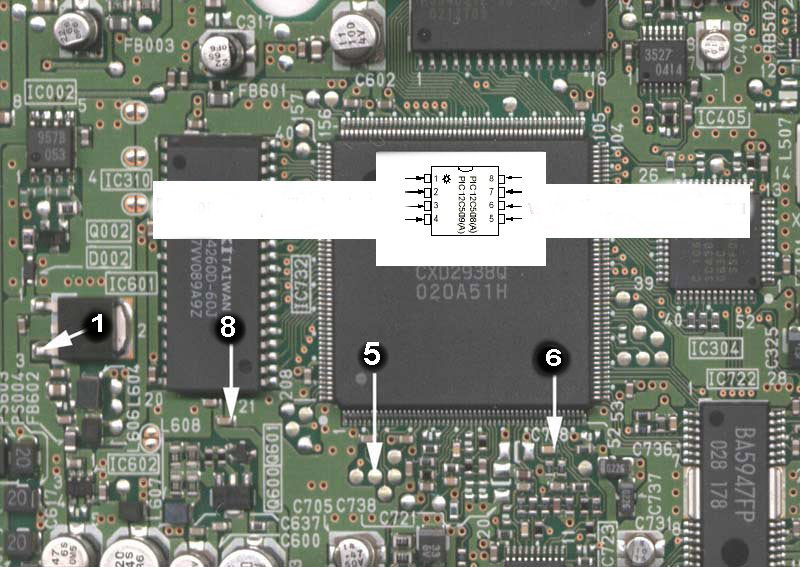

Pues tienes que poner los pin's 5 POR EL 4 Y EL 6 POR EL 2 y todo te ira fenomenal. 100% comprobado .

Ayer por fin a las tantas después del curro y en contra de la pavorosa mirada de mi mujer lo hice....Gracias a los dos a Duque y a cebra, he instalado el chip como me indicasteis y va de Pm... sois cojonudos. Con gente como vosotros da gusto meterse en fregaos, que algunas veces por hacernoslo nosotros mismos cuesta algún sudorcillo frío por la espalda.

Otra vez insisto, Gracias.

Originalmente enviado por MAFER
algunas veces por hacernoslo nosotros mismos cuesta algún sudorcillo frío por la espalda.

Tambiem por hacerlo nosotros mismos, nos ahorramos una cuantas pelillas........

No hay por que dar las gracias, para eso se a creado la Comunidad EOL .

Originalmente enviado por Duque
Pues tienes que poner los pin's 5 POR EL 4 Y EL 6 POR EL 2 y todo te ira fenomenal. 100% comprobado .

¡Hola Duque! No entiendo nada.Esto creaia que era más facil.Despues de ver el esquema, pensaba que únicamente tenia que conectar las patillas 1,8,6 del chip a la placa de la PX y el puente como se indica en el esquema, pero todo esto del "hex", programar el chip no entiendo nada de nada.Soy novato en esto y acabo de adquirir una PXOne y quisiera hacer la modificación yo mismo para poder jugar con juegos copiados y no quiero fastidiar la PX.¿Podrias explicarme como debo hacerlo de manera que pueda comprenderlo un novato en estos menesteres? Gracias
Te mando mi dirección de correo por si quieres contestarme allí zarrampin@yahoo.es

Hola zarrampin,
Veo que estas un poco perdido....
Para poder utilizar nuestras copias de PSX en la consola, necesitamos de un Chip (( el famoso 12c508A )), este Chip cuando lo compras en la tienda de electronica nos lo vende Virgen (( sin nada en su interior )), con lo cual tenemos que programarlo para que haga la funcion de engañar teoricamente a la consola. El programa que le metemos al Chip es justamente el codigo (( 9002.hex, entre otros muchos )). Ahora te preguntaras!! ¿como meto yo ese codigo al Chip?, pues con un programador de PIC's, puedes utilizar varios de los que venden en las tiendas expecializadas en componentes electronicos como el famoso T-20, que acompañado del software necesario (( ICprog 1.03, 1.04 )), la cosa es pan comido.
Una vez que ya tenemos el Chip programado solo nos queda el ponerlo en la placa de la consola, soldando las patillas correspondientes del Chip con los puntos que se indican en los esquemas de placa correspondientes a cada modelo ((SCPHxxxx,etc..)).
Una vez que lo tengamos puesto, podemos disfrutar de todas las copias de seguridad de nuestros juegos (( incluidas las de importacion, verdadero origen de la aparicion del MODCHIP )).

Ummmm....se me olvidaba una de las cosas que preguntabas . El tema de la PSone. Tienes varios esquemas y codigos hex, como tu bien dices existe el de tres hilos y puente, pero usa un hex diferente al que yo he puesto.

Si usas el codigo 9002 y el esquema puesto por mi (( usando los pin's 1,2,4,8, no tendras problemas .

Espero haber sido de tu ayuda....... .

Te voy a dar un consejo, lo mejor que puedes hacer es comprar un chip ya programado, te saldrá más barato.

Si lo quieres programar tu mismo, tienes que comprarte el programador y el chip, bajarte el programa y el hex para programar el chip, y si solo vas a programar uno te va a salir el collar más caro que el perro, y luego tienes que probar si se a programado el chip, en el caso de que no te rule el chip ya puedes tirarlo, soló se pueden programar una vez.

Si decides de lanzarte a la aventura:

PROGRAMADOR T 20 Ó T 21 DESDE 3000PTS.

También tienes una opción de hacertelo tú mismo, te saldrá más barato.

CHIP MAS O MENOS UNAS 300PTS.

EL PROGRAMA ICPROG QUE TE LO PUEDES BAJAR DE UNA PEICH.

Y POR ULTIMO EL ARCHIVO 9002.HEX PARA PROGRAMAR EL CHIP.

¡Gracias Duque! Ahora ya si que me he enterado.Creo que será mejor comprar el chip programado, pero me surge una duda ¿Cómo se yo el hex que han programado en el chip para luego efectuar las conexiones a la placa? Gracias

Si lo vas a comprar ya programado, en el sitio donde efectues la compra, te tienen que dar los esquemas de montaje correspondientes al codigo que tenga programado el PIC .

PD.- CEBRA, yo la ultima vez que pase por la tienda donde suelo comprar los comp. electronicos el programador lo vendian por 1000 pts, eso si, para soldar tu los componentes.

despyes de leerme este hilo me he enterado un poco mas de la fiesta. Gracias duque!!Por cierto yo tengo una psx 55XX y el chip me lo va a programar un amigo con el 9002.hex y me gustaria que me dijeras donde puedo encontrar los esquemas para ese modelo de consola. Por cierto ese codigo es el mejor no? es el que te permite tb jugar con juergos de imporatcion y todo eso no? tb he leido algo sobre el codigo stealth pero creo que el mejor es el 9002. Y me diras y gracias de antemano.
!!

Originalmente enviado por ^AcIdBuRn^
despyes de leerme este hilo me he enterado un poco mas de la fiesta. Gracias duque!!Por cierto yo tengo una psx 55XX y el chip me lo va a programar un amigo con el 9002.hex y me gustaria que me dijeras donde puedo encontrar los esquemas para ese modelo de consola. Por cierto ese codigo es el mejor no? es el que te permite tb jugar con juergos de imporatcion y todo eso no? tb he leido algo sobre el codigo stealth pero creo que el mejor es el 9002. Y me diras y gracias de antemano.
!!

Para el montaje de la PSX SCPH 55xx, usa busqueda avanzada y aparecera el esquema que tienes que usar .

Referente a los codigos 9002 o el stealth, decirte que este ultimo, tiene mayor numero de cables que soldar y que su funcion principal aparte de la de poder cargar copias de seguridad, es detectar la protaeccion que llevan algunos juegos (( los Nipones y algun que otro USA )), que detectan la presencia del Chip en la consola y la bloquean. Pero esto no es problema en España, ya que los juegos no traen esta proteccion aqui.

Si por algun casual, tienes uno de estos juegos (( anti Chip )), esta proteccion se puede saltar, poniendo un interuptor en el Pin 8 del PIC (( MASA )). Una vez arrancado el juego y aparece el logo de Sony, solo tienes que activar el interuptor, con el fin de que este deje de tener alimentacion, con lo que se consigue, que este ya no este presente en la consola y no sera detectado por el juego en cuestion .

PD.- El 9002.hex, no es que sea mejor o peor que otros, simplemente, vale para todos los modelos de PSX y PSone, a la vez, de ser el mas facil de instalar.

ok lo probare asi. De momento sin interruputor y si llegado el dia tengo algun juego de esos ya se lo pondre. Por cierto el interruptor habria que apagarlo o encenderlo cuando sale lo de sony? seguro que es una tonteria pero... Tb me podrias decir que tipode pulsador es el adecuado; un como el del metodo ea de ps2?gracias y hasta prontoXD

con este se usa el 9002.hex,funcionan copias de seguridad y originales.
[img]C:\Mis%20documentos\Mis%20imágenes\psone-estand.jpg[/img]

gracias tio el unico inconveniente es qu tengo una psx 55XX asi que no ytengo un psxine asi que si tienes el esquema para ese modelo. Gracias de antemano. Estuyve mirando esquemas en una pagina pero no se cual es el adecuado.

Originalmente enviado por ^AcIdBuRn^
gracias tio el unico inconveniente es qu tengo una psx 55XX asi que no ytengo un psxine asi que si tienes el esquema para ese modelo. Gracias de antemano. Estuyve mirando esquemas en una pagina pero no se cual es el adecuado.

Para el modelo 55xx y el 9002.hes, el esquema es este:



Tb esta postea do en los foros, pero.......... .
