Ayuda Corto en Jasper entre 12V y masa despues de RGH

dices que mediste continuidad entre +12 y gnd, pero mediste continuidad entre las patas de los mosfet cuando los sacaste?
midiendo los mosfet vas a saber si mas de uno esta en corto.

chirunfumpil escribió:dices que mediste continuidad entre +12 y gnd, pero mediste continuidad entre las patas de los mosfet cuando los sacaste?
midiendo los mosfet vas a saber si mas de uno esta en corto.

Claro medi continuidad entre 12v y gnd y hay continuidad.

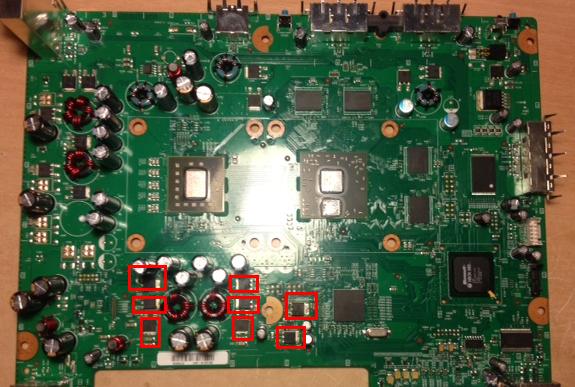

Podrias explicarme como medir si los mosfet estan en corto, yo los saque pero medi la continuidad de la placa no de los mosfet.

mide continuidad entre la pata del medio y las otras.

Tenes que usar el probador de diodos de tu multimetro, no debe dar continuidad directa e inversa.

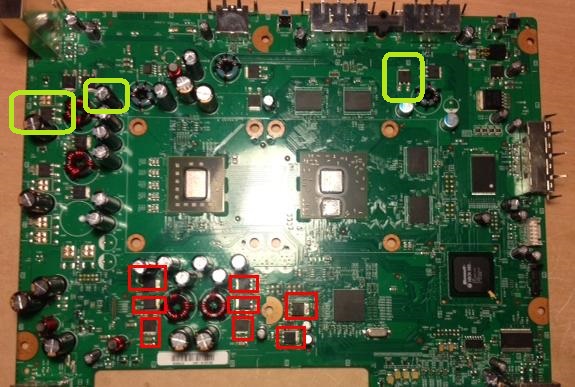

prueba estos que te marco en verde

venenoDcuba escribió:prueba estos que te marco en verde

Justamente el 1 mosfet que me señalas esta en corto, es un 838 48 13nhg.

Que significan esos numeros? para buscarlo en alguna tienda de electronica

Otra cosa, tengo una falcon mala, puedo sacar el mismo mosfet de la misma ubicacion!?!??! pero no tienen los mismos numeros

si si esta en la misma ubicacion

Muchas gracias, repara el corto circuito, pero ahora me dio un 0031, al parecer quedo mal soldado donde movi el adp1823, mañana lo vuelvo a soldar y voy a ver que pasa muchas gracias

Hola, debes probar los mosfets, poniendo gnd en la pata del medio y la pinza roja del polimetro en las patas, si da continuidad con ambas patas es que esta en corto el mosfet, si están en la placa puestos quizas te den continuidad en ambas patas para probarlos debes quitarlos, yo he reparado ya varias consolas asi, me paso una vez lo mismo, corto entre gnd y 12v,
si necesitas ayuda puedes hablarme por mensaje privado, o en to caso me mandas la placa y te ayudo,

ahora que sale 0031 vas avanzando, pero puede ser que tengas mas mosfets rotos, pero sigue siendo corto por mosfets jodidos

0001 ,0002 ,0031 ,0032 son errores pos mosfets, ya te digo que cuando los cambies lo solucionaras, yo a la ultima consola que me paso eso, era 0031, la arreglé y aun sigue funcionando desde hace mas de 1 año
sube fotos nuevas, con los que has provado y lo que quedan por provar, debes quitarlos para probarlos,
yo tengo una placa falcom con 3lr, te podria mandar los mosfets, mientras eesten en el mismo lugar puedes usarlos, aun que no tengas el mismo numero

haber si hay suerte men, saludos

Cambien otro integrados, pero me volvio a salir error 0001.

Mi placa es Jasper, y saque componentes de una Falcon.

hoy pase a una tienda de electronica pero no encontre el mosfet, me ofrecian uno de 100v siendo que el datasheet del 8413nh es de 30v

dime si te sale el 0001 pero ya no tienes corto en la placa y si el led de la fuente va de: naranja-verde-naranja

venenoDcuba escribió:dime si te sale el 0001 pero ya no tienes corto en la placa y si el led de la fuente va de: naranja-verde-naranja

Si, tenia otro corto, ahora en otro mosfet uno de arriba

Por fin tengo buenas noticias, cambie dicho mosfet, cambie un capacitor que no me gusto estaba como raro, no estaba explotado pero estaba como hundido, y ademas cambie el adp1823. A si que no se cual fue la solucion correcta.

Ahora prende la consola y no me da 3 luces rojas. Solo 2 pero es por que la pruebo sin nada.

Mañana le pongo disipadores e instalo el chip para las pruebas finales.

Subo otra foto con los componentes finales cambiados 2 mosfet y un capacitor

Doy las gracias, pero muchas gracias, ha sido una gran experiencia he aprendido mucho, estudio ing electronica y junto con las consolas son mi gran pasion.

La pregunta del millon, ¿Por que se queman los mosfet? Se puede evitar o es compatibilidad electromagnetica con el RGH.


Edit: Instale los disipadores y ningun problema, hasta el momento prende sin problemas, pero al parecer el Chip Matrix V2 rev.C se quemo, no prende el led y cuando lo hace con muy poca intensidad.
