Ayuda mi NME 1.2 acaba de salir ardiendo!!!

Archivado
Señores no se que acaba de pasar pero hacia tiempo que no pasaba un rato tan malo, tras recibir hoy por primera vez un NME 1.2, lo he instalado en la consola despues de trabajar duro como los gallegos retirando chapapote y de pronto...

Me veo que la consola se queda en la pantalla inicial del logo y no sigue cuando de pronto empieza el olor a quemado electrónico, rapidamente quito la alimentación y olisqueando me dirijo al lector de dvd, le quito los cables lo abro y toma humareda...

El chip echando humo y quemado

Esto huele a cosa de alimentación del chip, lo he instalado tal como sale en los esquemas de la web lo único que pillando los puntos mas abajo porque no me llegaban los cables pero he comprobando visualmente siguiendo las pistas y con el tester que eran los mismos puntos (5V y masa) y ahi no hay vuelta de hoja esas soldaduras son justamente las mas simples


Ahora a ver que le digo a la tienda seguramente me diran que me meta el chip por el culo


EDITO: Acabo de quitar la instalacion y gracias a dios la consola sigue funcionando bien, lo he limpiado todo perfecto y lo he dejado todo como estaba. Ahora bien como habia pedido 2 chips, con un par de huevos he dicho voy a poner el otro y lo que he hecho es conectarle únicamente la alimentación, solo 5V y masa, he conectado los cables del lector y lo he dejado separado de la consola y con el chip a la vista, pues bien al encender la consola se ha quemado tambien este o sea que la instalacion no tiene absolutamente nada que ver

A alguien mas le ha pasado, exijo que me devuelvan mis 90 euracos!
Y la consola sigue viva?? Espero que si... [mad]
No estaras invirtiendo la polaridad, es decir, que el punto de 5V lo tienes soldado al chip donde va el gnd y viceversa?

Has comprobado que en los puntos alternativos, tienes el mismo voltaje?

Mas que nada lo digo para descartar, pq un chip puede salir mal, pero 2 ....

Suerte

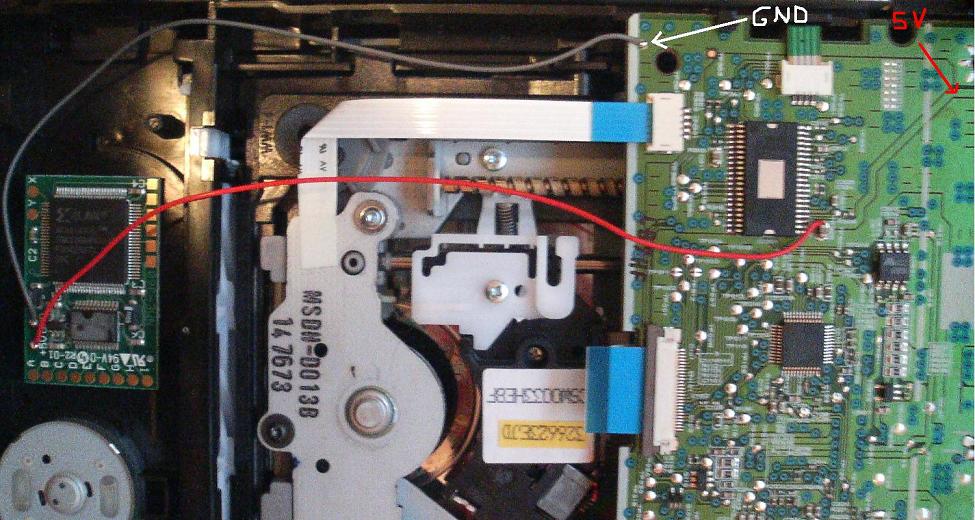

samydos mira adjunto unas fotos que he hecho de las 2 instalaciones antes de quitarla la polaridad es correcta puedes cotejarla con los esquemas oficiales y los puntos son los mismos, se puede ver hasta en la foto como siguiendo la pedazo de pista super gorda llegas del punto de los esquemas a donde lo he soldado yo y aparte corroborado con el tester que da continuidad, el punto de masa lo he soldado en dos sitios distintos pero que vamos es que no tiene vuelta de hoja que esta bien puesto

Luego subire la otra foto q solo me deja subir una

Adjuntos


Yo instale el NME 1.2 en mi samsung hace como unos 15 dias, y me va de coña, no me a fallado nunca. Xcierto, yo tengo el chip fuera del lector pegado en la parte superior del lector con cinta americana. Un saludo

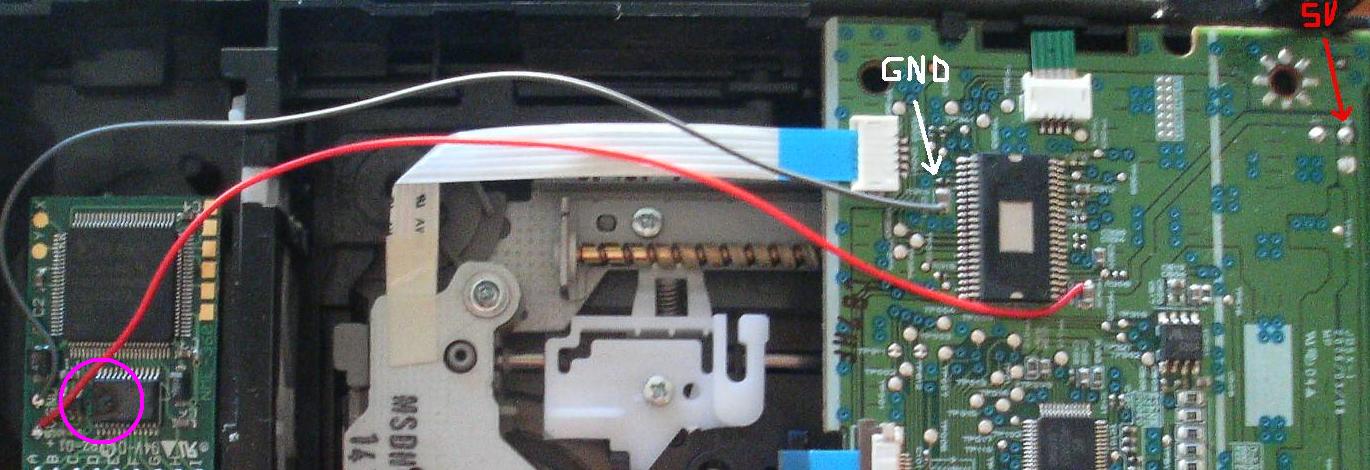

Esta es la otra foto, gracias por las respuestas pero aun no encuentro explicacion...

De momento me olvido del NME 1.2 eso lo tengo claro

Adjuntos


Una cosa (No creo que tenga nada que ver pero weno) Los cables que tengo puestos en mi instalacion son muchisimo mas finos que loos tuyos.
EDITADO: Entono el mea culpa... hay 2 puntos de voltaje con el signo (+) cerca uno de otro y son super parecidos. Total... que he soldado el positivo donde no era, me he dado cuenta al abrir el lector y medir el voltaje con la consola encendida, me daban 12V y entonces es cuando volviendo a mirar el diagrama detenidamente me he dado cuenta de la cagada [+furioso] he soldado en un positivo de 12V en vez de 5, normal que se haya quemado...

en fin es lo q pasa cuando uno se confia, saludos podeis cerrar el hilo
Es lo que te iba a comentar ahora, pues una pena por esos 2 Chips, pero que se le va a hacer, lo importante es k no ha afectado al lector.
Un saludo
Hola, ya que veo que hay peña con el chip instalado, mi pregunta es la siguiente: acabo de adquirir el nuevo chip nme-1.2 y cuando me ha llegado por correo, cual es mi sorpresa cuando veo que en el plastico donde venia el chip, viene aparte una piececita pequeña de color amarillo con la nomenclatura 220k 1114, ignoro si es un transistor,resistencia o condensador. Mi primera impresion era si esa pieza se habia soltado del chip, pero tras comprobar que no, me salto la pregunta ¿para que es?. Entré en la pagina oficial y no localizaba por ningun lado esa pieza, en el esquema y encima viene todo en ingles. Asi mismo al final del anagrama viene algo asi del punto "b" del chip al "gnd", en rojo y no se a que se refiere, si soldar o no. Por favor ayudadme alguien que lo haya montado o bien esto ultimo alguien que entienda el ingles. Por cierto mi lector es samsung.
9 respuestas
