Ayuda para Progskeet¿Es que nadie sabe?

Archivado
Hola!

Buenos os explico:

Tengo un progskeet 1.2, programado con el ultimo bitstream ( http://www.progskeet.com/forum/viewtopic.php?f=9&t=4064 ).

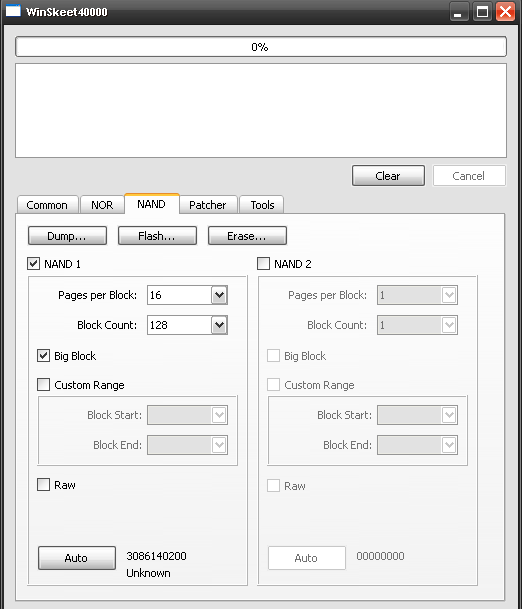

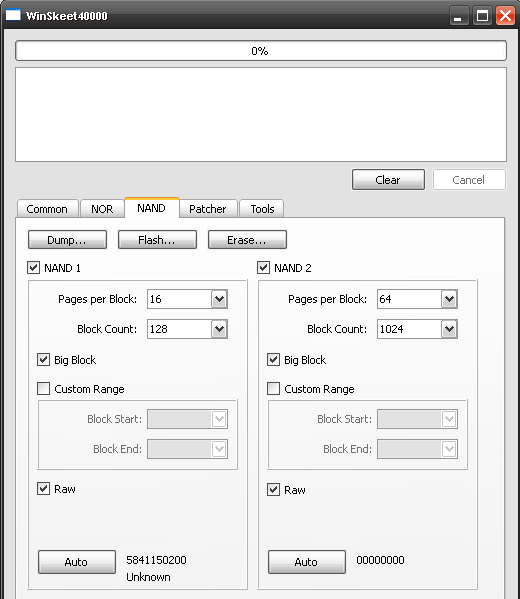

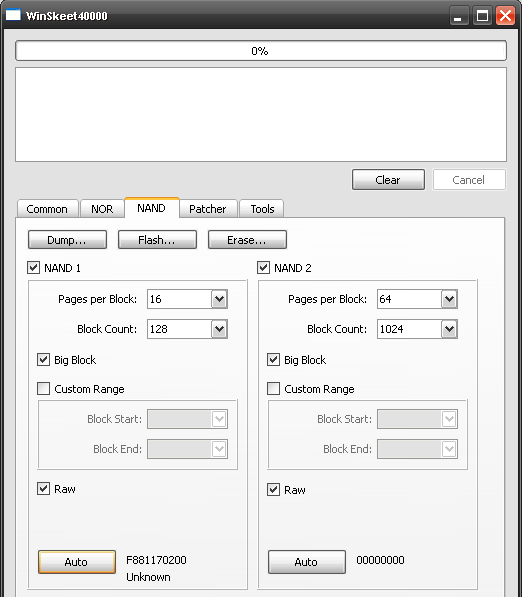

Conecto el clip a 1 de las 2 NAND, a la que esta de más fácil acceso, abro el winskeet, y le doy a NAND, y a auto, y se me van alternando estas pantallas, que están adjuntadas, sin reconocer el chip.

download/file.php?id=75543
download/file.php?id=75542
download/file.php?id=75541


He comprobado la tensión en el PCB y no es de 3.3v así que puse un cable del progskeet al PCB que supuesta-mente era de 3,3v pero me da 2v.... no si será ese el problema.

Después no se si para hacerlo sin soldaduras hay que cambiar algo en el chip, pone algo en el enlace que he puesto del bitstream pero no entiendo muy bien. Si hay que unir unas resistencias o que....



PORFAAVOR A VER SI ME PODEIS AYUDAR!!!



MUCHAS GRACIAS!!!


saludos!!

Adjuntos




has udapteado el progskeet para pcb ? mira el wiki
Hola LUCKYMAS!!

Gracias por todo tu ayuda!!!

Pues esque vi en el wiki el bitstream para PCB, pero resulta que es para el PROGSKEET 1.1 y no para el 1.2 que es el que yo tengo, o da igual????


Esto es lo que pone sobre el nuevo Bitstream de 1.2

Here are the new features:

+ Automatic solderless NAND + solderless NOR (no more switching bitstreams)
Use R7 soldered, R8 unsoldered to use solderless NAND (pullup on R/B# of NANDs)
Use R7 unsoldered, R8 soldered to use solderless NOR (pullup on RDY of NOR)
It will work either way to read NOR BUT it may not write, this enables pullups



LO que quiere decir que es valido para hacerlo con el PCB no??


MUCHAS GRACIAS!!!
2 respuestas
