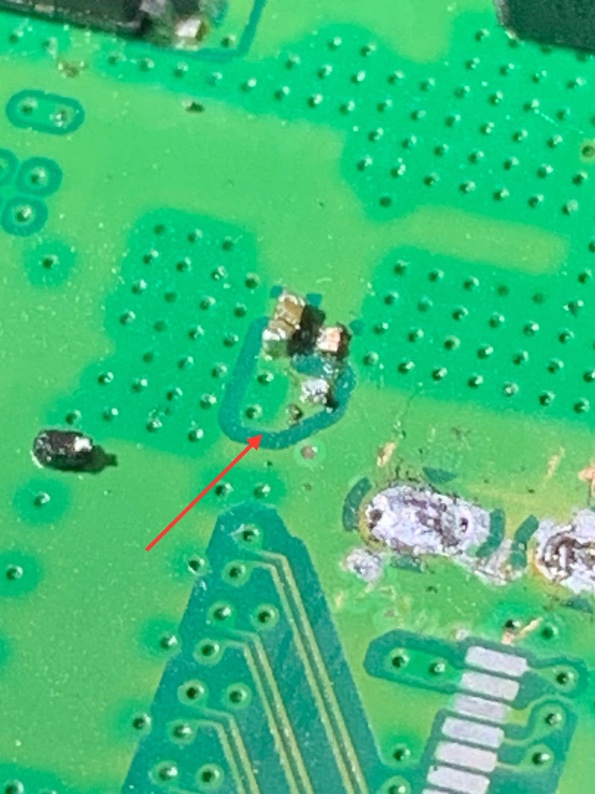

Hola , al intentar ha cambiar el conector hdmi de mi ps4 al desoldarle el conector he tocado sin querer el smd que tenia cerca y no se el valor que tiene la placa es SAA-001 por favor necesito ayuda si alguien me puede decir el valor del smd para sustituirlo. Gracias

Adjuntos




Eso me parece que es un diodo Zener, es para controlar el voltaje del IC que manda la señal HDMI, tengo que mirar si valor.
Un saludo.
@Psmaniaco muchas gracias!
Card_Fals escribió:@Psmaniaco muchas gracias!

Ya te aviso cuando sepa el valor.

@Card_Fals
Es este.
https://www.google.es/url?sa=t&source=web&rct=j&opi=89978449&url=https://es.aliexpress.com/item/1005003202481761.html&ved=2ahUKEwiiiKmt17WCAxV4TKQEHT2lB-EQFnoECBgQAQ&usg=AOvVaw1ouEV3bWMg9c5bXPuYB4B8
Un saludo.

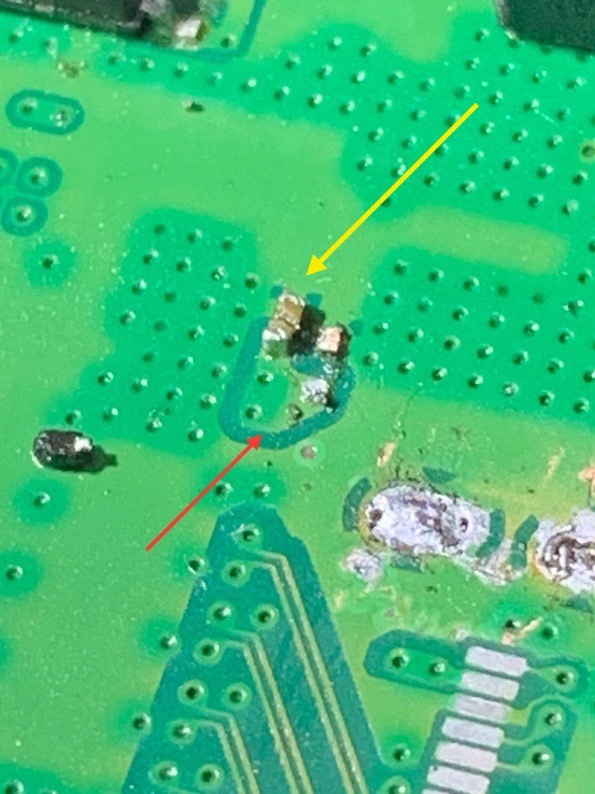

Muchas gracias Psmaniaco ! Ya lo tengo pedido y la que esta un poco mas arriba de esta si te fijas también esta partida la otra que es ? La que esta señalada con amarillo

Adjuntos


Card_Fals escribió:Muchas gracias Psmaniaco ! Ya lo tengo pedido y la que esta un poco mas arriba de esta si te fijas también esta partida la otra que es ? La que esta señalada con amarillo

Eso es un condensador de filtrado ceramico, de 0.1 uF 603 SMD.
Un saludo.
Hay 2 modelos

0.1 uF 603 SMD U2J

0.1 uF 603 SMD X7R

Cual de estos dos ?
Card_Fals escribió:Hay 2 modelos

0.1 uF 603 SMD U2J

0.1 uF 603 SMD X7R

Cual de estos dos ?

Cualquiera de los 2 te vale.
Un saludo.
