ayuda xbix 360 slim corona no enciende

No entiendo esa imagen duca750

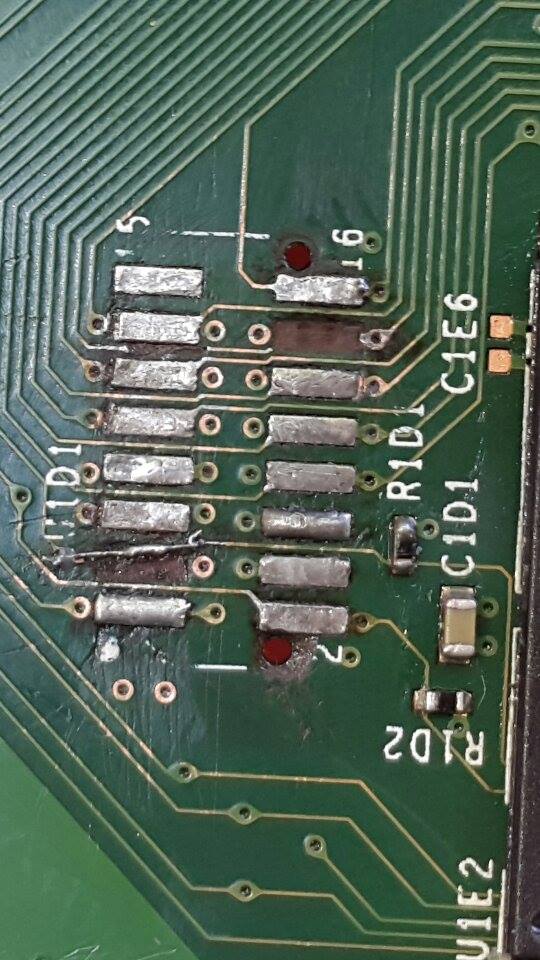

realmente no se aprecia en tu imagen en donde esta la pista rota.. si pudieses subir una con mas resolucion..

Al parecer es el pad 7, si no me equivoco corresponde a gnd.

Si te fijas hay dos puntos, uno arriba y el otro abajo del pad perdido, tienes que puentearlos entre si.

El que me pueda ayudar mandeme su correo para mandarles la imagen en donde esta la pista rota o desaparecida ya que la imagen pesa 5 mb y no la puedo subir por este medio ayuda y de antemano gracias

Yo creo que la imagen esta muy clara, te muestra los posibles puentes que puedes hacer según la pista que hayas roto... En la foto no se aprecia, pero tu si la aprecias, es solo ver cual esta mal y ver que opción de puente tienes según la imagen.

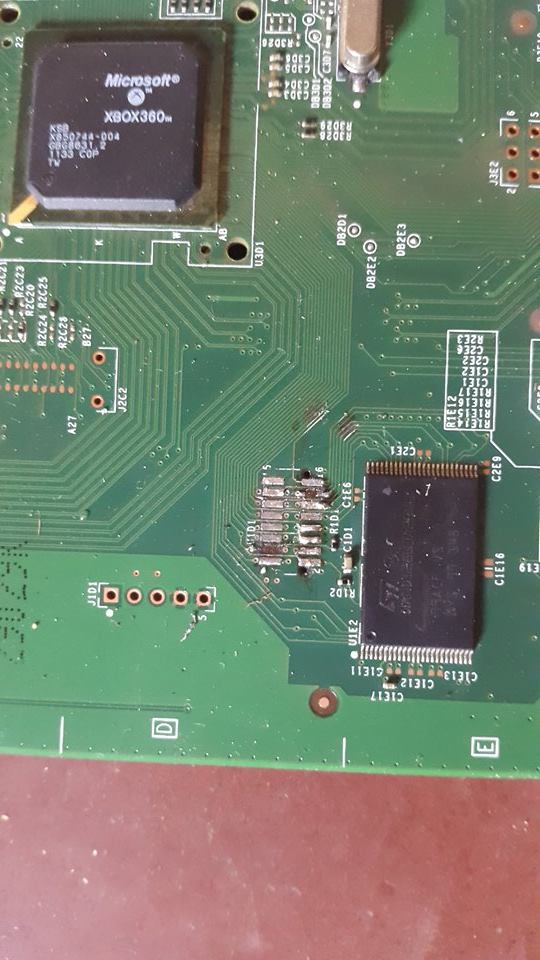

por favor miren estas imagenes y diganme que debo hacer para hacer funcionar mi xbox 360

Mod16 tienes varios cortos, lo que tienes que hacer es rehacer las pistas, simplemente usa el esquema de Duca750 para unir con cable y estaño los trazos rotos. Una vez arreglada las pistas debería irte.

Segun las imagenes que he subido cuales son las pistas que debo unir ayudenme porfa

Sino quieres terminar de perderla... llevala a un técnico y que te rehaga los puentes o pistar, viendo el destrozo es lo mejor, la verdad es que el qsb corona para quien no tenga manejo soldando, mejor que no lo quite, solo el puente, porque no veas que de consolas ha destrozado.

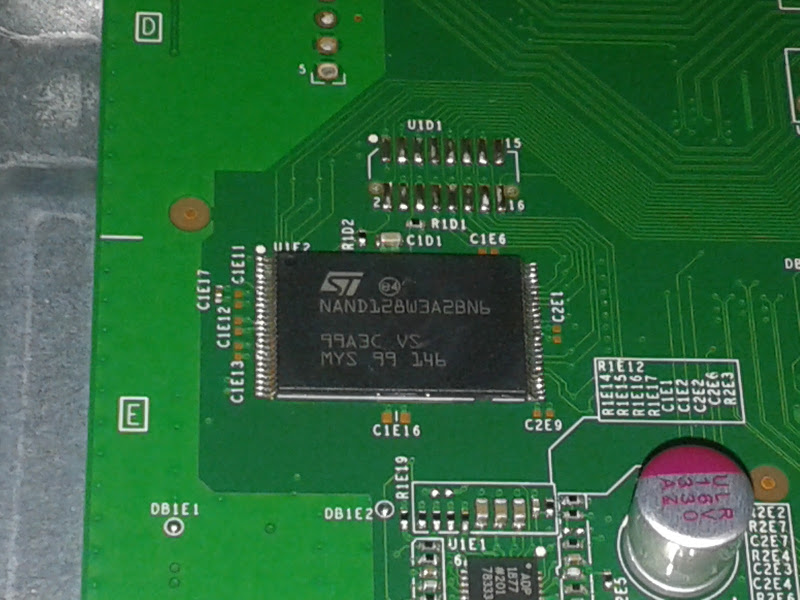

esa imagen, si no me equivoco corresponde a una Xbox con Disco duro de fabrica? ya que veo que tiene una nand de 16 megas, con estas xbox no se usa en qsb corona.

Muy tarde me di cuenta que no se usaba el qsb corona pero necesito ayuda cuales son los puntos que debo unir en base a la imagen ayuda algun experto

Yo eh notado que al tener conectada el lector de nand qsb sd, a la consola, y que al tartarla de encender no enciende, estos sucede en algunas coronas, el unico modo de que vuelva a prender es deconectando el lector de nands de la consola y hacer el proceso de hacer xell, xebuild, etc. esto sin el lector repito

Gracias a todos por su ayuda en especial a duca750 ya logre hacer funcionar con su exelente diagrama mi preciosa xbox. Infinitas gracias!!! Hilo cerrado.
