Ayúdenme Porfis. Problema Circuito (?) Zotac GTX 750 Ti OC

Archivado
Hola que tal, necesito de su ayuda y sabiduría.
Compre una Zotac GTX 750 Ti OC 2gb ddr5, convencido de que estaba buena.
Pero al probarla no me arroja nada de vídeo ni señales de detección, ni siquiera de la bios usando otra tarjeta como compañía.
Así que después de intentar muchas cosas que ví para descartar problemas , me voy a ver el estado del circuito de la tarjeta, y encuentro un par de detalles que aquí les dejo.
(No puedo subir imágenes, soy noob)

https://gyazo.com/147e942aca408bd0ed1045211261ef58

https://gyazo.com/aa3f6e1402f1efa05c7699990d8cda09

Creo, creo ¿?¿?¿ que son resistencias, he soldado antes cosas un poco más grandes que eso así que me propuse intentar repararla, y aquí necesito su ayuda,
no se porque se salieron o reventaron? , vale la pena poner otras? , habran otras partes dañadas para ver con un tester, y como se que valores debería tener cada parte?

Se que estoy preguntando mucho, pero cualquier poquito de orientación, lo agradezco mucho.
Hola......evidentemente alguien acidentalmente le dió un golpe o algo por el estilo, para poder repararla no es dificil, pero debes contar con; las herramientas y el schematic de la tarjeta grafica para saber exactamente que componentes son y poder comprarla.
preguntas que si puede haber otros componentes dañados? quizás no.

saludos
Gracias Cristian, entonces si es físico es probable que solo sean las partes dañadas y ya está?, no se habrán salido por un sobrevoltaje o algo?, eso aumenta la probabilidad de una reparación exitosa.
Si que parece que es por un golpe. Lo de la primera foto, visto los componentes que lo rodean, parece un condensador, seguramente será similar al que tiene al lado. Se podría desoldar el de al lado para medirlo, pero lo mas recomendable sería saber el valor exacto, ya sea mirando un plano del circuito o mirandolo en otra 750 ti identica.. El componente de la otra foto no está tan claro, pero podría ser otro condensador.
@OscarinPilin descárgate el schematic de esa grafica y te aseguras de que componentes son, es lo mas fácil y seguro, así no te equivocaras.
Cuando abras el schematic lo miras y miras la grafica para identificar los componentes, una vez detectados haz click en ellos y te dice que son y sus medidas






Veras algo como esto
La C que yo recuerde se refiere a condensadores; y pueden haber reventado por sobrevoltaje/... y no sería solamente cuestión de sustituirlos si no de saber qué es lo que ha hecho que estallen.
CristianGhos escribió:@OscarinPilin descárgate el schematic de esa grafica y te aseguras de que componentes son, es lo mas fácil y seguro, así no te equivocaras.
Cuando abras el schematic lo miras y miras la grafica para identificar los componentes, una vez detectados haz click en ellos y te dice que son y sus medidas




Veras algo como esto



Gracias a todos por sus respuestas, me han servido mucho ñ.ñ

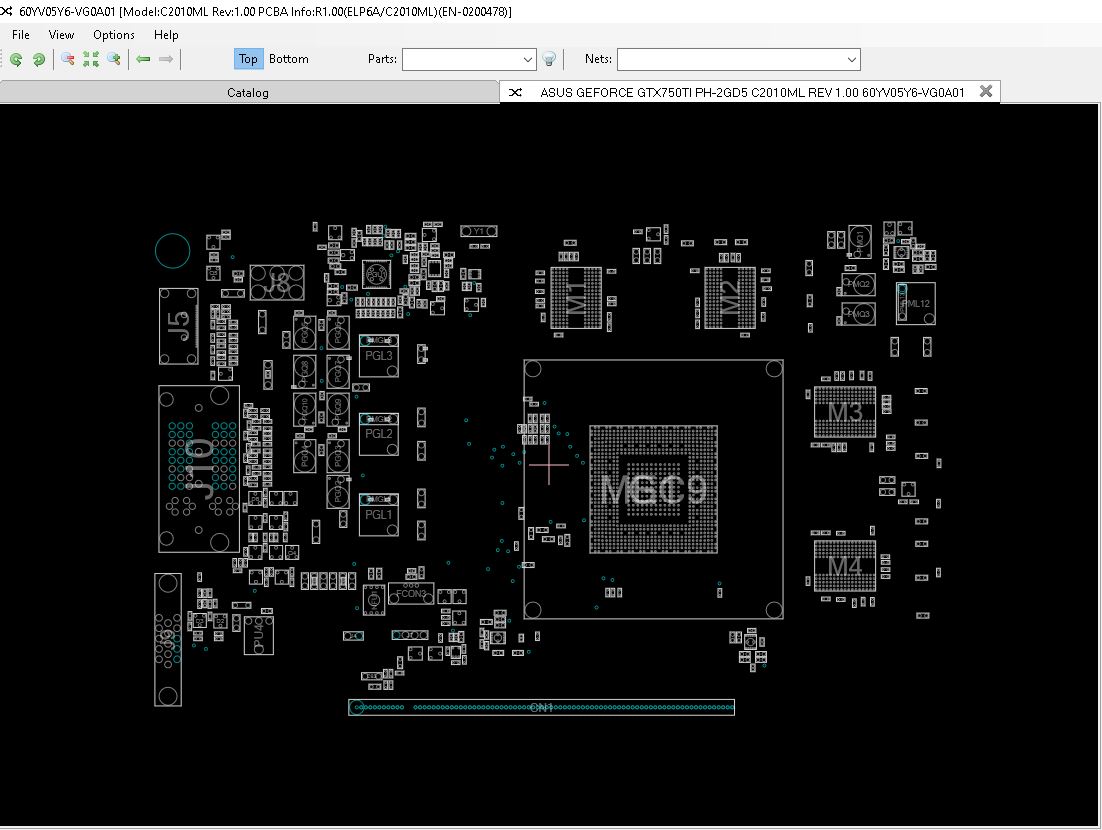

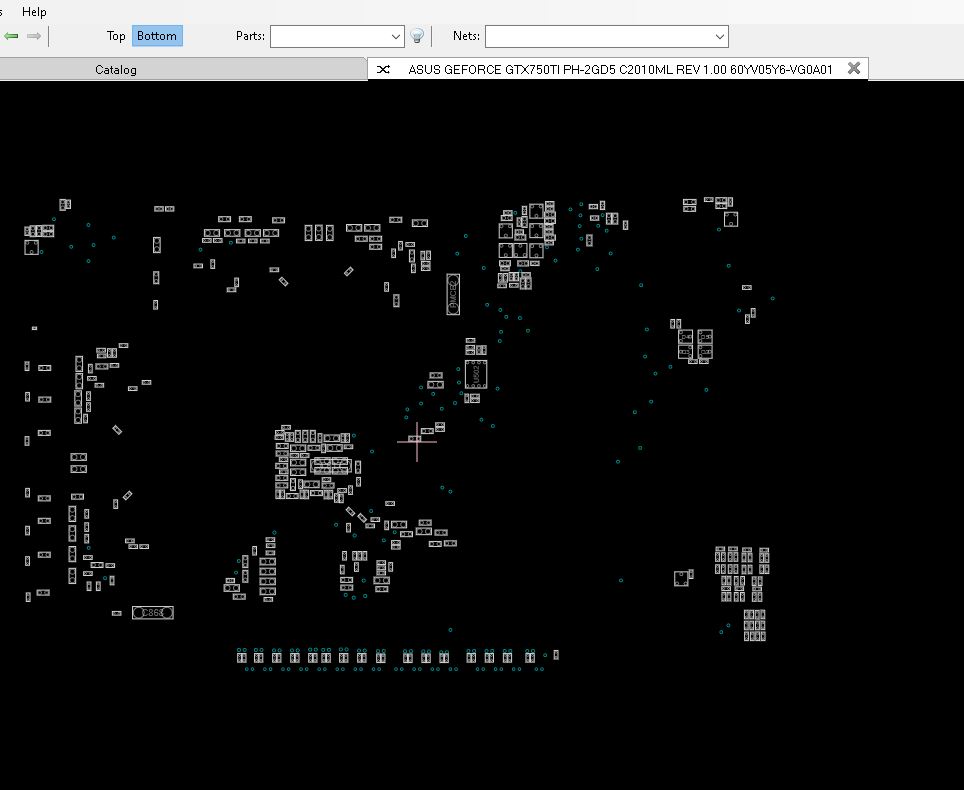

Hola Cristian, si ví ese schematic, que como es de la GTX 750 Ti y no la GTX 750 Ti OC, es más corta y tiene un condensador extra por la parte derecha del conector PCI ( https://photos.app.goo.gl/krTmPwBpHt8DJAQ3A , aun así creo que sí estos condensadores se parecen por lo menos me da una referencia.

Lo que si me gustaría agregar, es que encontré el schematic acá y no se si me podría dar algún dato de que condensadores son.

https://photos.app.goo.gl/ZjEE2FTGaMwNs29g6
https://photos.app.goo.gl/vcyzX5HxSP34e7R57
https://photos.app.goo.gl/6wUywHGHgm3cxqyS7
OscarinPilin escribió:
CristianGhos escribió:@OscarinPilin descárgate el schematic de esa grafica y te aseguras de que componentes son, es lo mas fácil y seguro, así no te equivocaras.
Cuando abras el schematic lo miras y miras la grafica para identificar los componentes, una vez detectados haz click en ellos y te dice que son y sus medidas




Veras algo como esto



Gracias a todos por sus respuestas, me han servido mucho ñ.ñ

Hola Cristian, si ví ese schematic, que como es de la GTX 750 Ti y no la GTX 750 Ti OC, es más corta y tiene un condensador extra por la parte derecha del conector PCI ( https://photos.app.goo.gl/krTmPwBpHt8DJAQ3A , aun así creo que sí estos condensadores se parecen por lo menos me da una referencia.

Lo que si me gustaría agregar, es que encontré el schematic acá y no se si me podría dar algún dato de que condensadores son.

https://photos.app.goo.gl/ZjEE2FTGaMwNs29g6
https://photos.app.goo.gl/vcyzX5HxSP34e7R57
https://photos.app.goo.gl/6wUywHGHgm3cxqyS7

¿Has mirado si va a GND uno de los pads de cada condensador volado? Si es así es un condensador de filtrado y suelen ser de 0.1 uF, las resistencias hay que ver su valor y poner el equivalente, ¿has revisado bien la placa que no falte nada más? Aparte hay que reconstruir algunas de las pistas de los componentes volados, por qué están dañadas.
Un saludo.
Como esta el mundo de los abusos }:/ te venden gato por liebre
Espero solo sean esos detalles de las resistencias o diodos y que puedas volver a enviar al vendedor
