Brico, soporte para altavoces!!!

Hola , hoy quiero enseñaros un brico que hice esta semana pasada , es un brico para crear un par de soportes para altavoces para mi salon , en otro post tengo pegado las fotos de mi equipo 5.1 conectada a la smart tv ES8000 de 55 pulgadas, me faltaba colocar estos dos altavoces traseros asi que me decidi y me puse manos a la obra, a continuacion los materiales que necesitais.

Patas de mesa que las encontrareis en el BRIKO KING (blanco , negro o metalizado), Precio: 2 patas 22€
1 Bote de imprimación para madera en spray marca CRC, Precio 7.45€
1 bote de pintura blanca lacada o brillo en spray marca CRC, precio 7.45€
1 tablero grueso de 3, o 4 cmm y de largo 50 o 60 cmm precio varia dependiendo del grosor o largo pero no pasa de 8 €
1 lija fina 1€
1 lija de de grano gorodo 1.20€
patas de goma 8 para poner debajo del pie de madera ( esto los pedi por internet y me costaron 12 euros en ebay ) estoy pendiente que me lleguen, en el tuto no sale ninguna imagen , podeis buscarlas en alguna ferreteria o en los chinos, etc


COMENZAMOS:

1º necesitamos hacer una plantilla con un carton o con un tablero fino , yo tenia unos que me vinieron con los altavoces 5.1 y use uno de esos como plantilla ( deciros que el diseño lo podes hacer el que mas os guste , simplemente es cuestion de dibujarlo en un papel y luego imaginaros como quedaria )

EDITO: Los siento por los enlaces aqui se cortan y no se pueden ver , lo subi en otro lado y acorte la url para que no se corte , si causa alguna molestia pido perdon,(si algun admin quiere subir las fotos y borrar las urls y quitar el enlace del otro post, seria perfecto) aqui mi Brico --> http://goo.gl/9w9xa

PLantilla http://www.subirimagenes.com/otros-img6 ... 43570.html

2º Dibujar el contorno de la plantilla para luego recortarla

http://www.subirimagenes.com/otros-img3 ... 43622.html
http://www.subirimagenes.com/imagen-img ... 43623.html
http://www.subirimagenes.com/imagen-img ... 43625.html
http://www.subirimagenes.com/imagen-img ... 43631.html

3º Ahora pasamos a recortar con la caladora ( no meteros prisa hacerlo con calma para que quede un buen acabado en el corte)

http://www.subirimagenes.com/otros-img8 ... 43642.html
http://www.subirimagenes.com/otros-img2 ... 43644.html

4º Lijar los bordes para hacerlos redondeados y quedara mas vistoso , en las esquinas tambien podeis redondearlas para que quede mejor el acabado final

http://www.subirimagenes.com/otros-img5 ... 43652.html
http://www.subirimagenes.com/otros-img4 ... 43654.html

5º Marcar el centro para hacer el agujero de la pata donde se sujetara con la rosca que trae dicha pata (tomando medida con el metro de largo y luego restandole la mitad os saldrá el resultado ( tenis que hacerlo tanto de largo como de ancho para que os de el centro perfecto)

http://www.subirimagenes.com/otros-img1 ... 43664.html
http://www.subirimagenes.com/otros-img9 ... 43667.html
http://www.subirimagenes.com/otros-img0 ... 43671.html

6º Esta es la pata que compre en el briko king, si os observais trae la base roscada de este modo podremos sujetar la base sin tornillos, simplemente sacando la rosca y luego introducirla por el agujero que hicimos en la base y roscarla de nuevo y listo

http://www.subirimagenes.com/otros-img2 ... 43673.html
http://www.subirimagenes.com/otros-img7 ... 43687.html
http://www.subirimagenes.com/otros-img3 ... 43688.html
http://www.subirimagenes.com/otros-img1 ... 43690.html
http://www.subirimagenes.com/otros-img4 ... 43698.html

7º ahora haremos la parte superior con un tablero mas fino a tamaño de ancho y largo del altavoz , es mejor que no sobresalga, que quede igualado seria ideal, ( mi consejo es que coloques el altavoz en el tablero fino y hagas el contorno

http://www.subirimagenes.com/otros-img7 ... 43701.html
http://www.subirimagenes.com/otros-img0 ... 43704.html

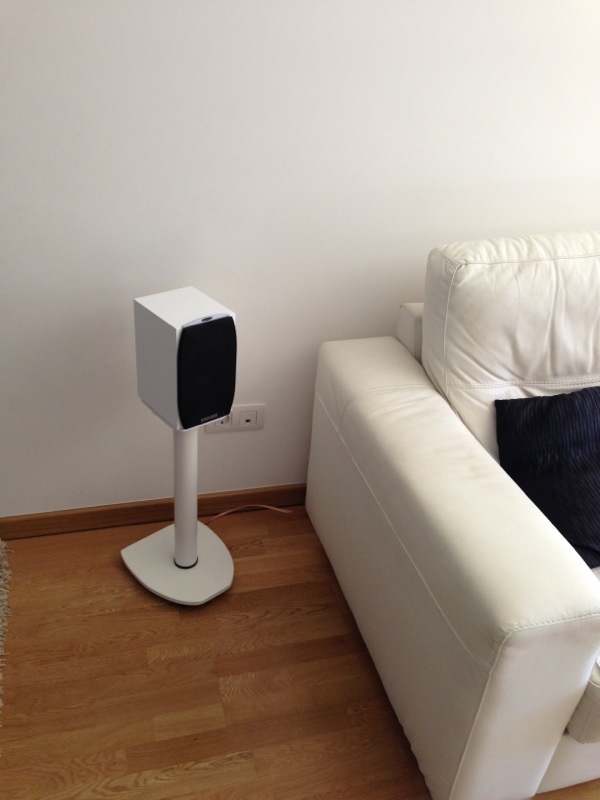

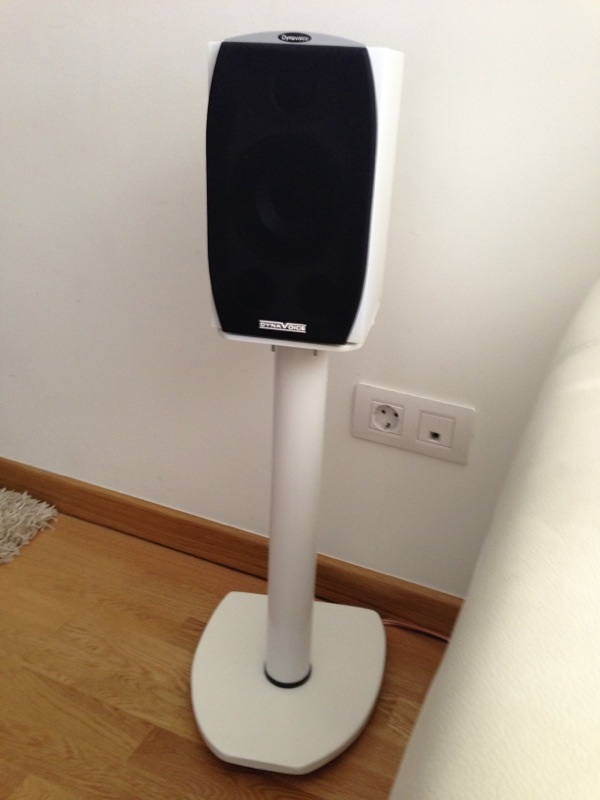

8º esto seria el RESULTADO FINAL de como quedan pintados

http://www.subirimagenes.com/otros-img8 ... 43713.html
http://www.subirimagenes.com/otros-img8 ... 43715.html
http://www.subirimagenes.com/otros-img9 ... 43716.html


NOTA: para pasar el cable simplemente haz un agujero en la taba roscada de debajo del pie del soporte y otro en la parte superior del tubo, justo antes de llegar arriba del todo por debajo de la tabla superior unos 4 cmm mas o menos por debajo del soporte superior.
para sujetar el soporte superior lo mejor es atornillarlo para que quede bien fijado

Cuando me lleguen los pies de goma subire nuevas fotos, un saludo y espero servir de ayuda con este brico
