Cable COOLRUNNER suelto y muchas dudas

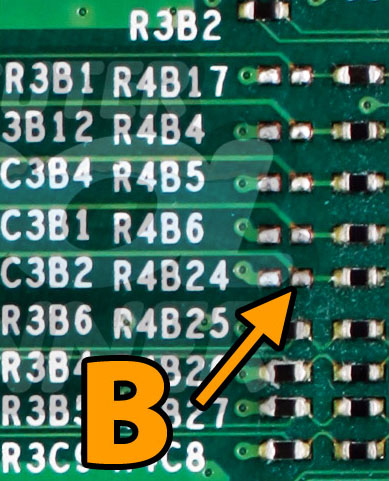

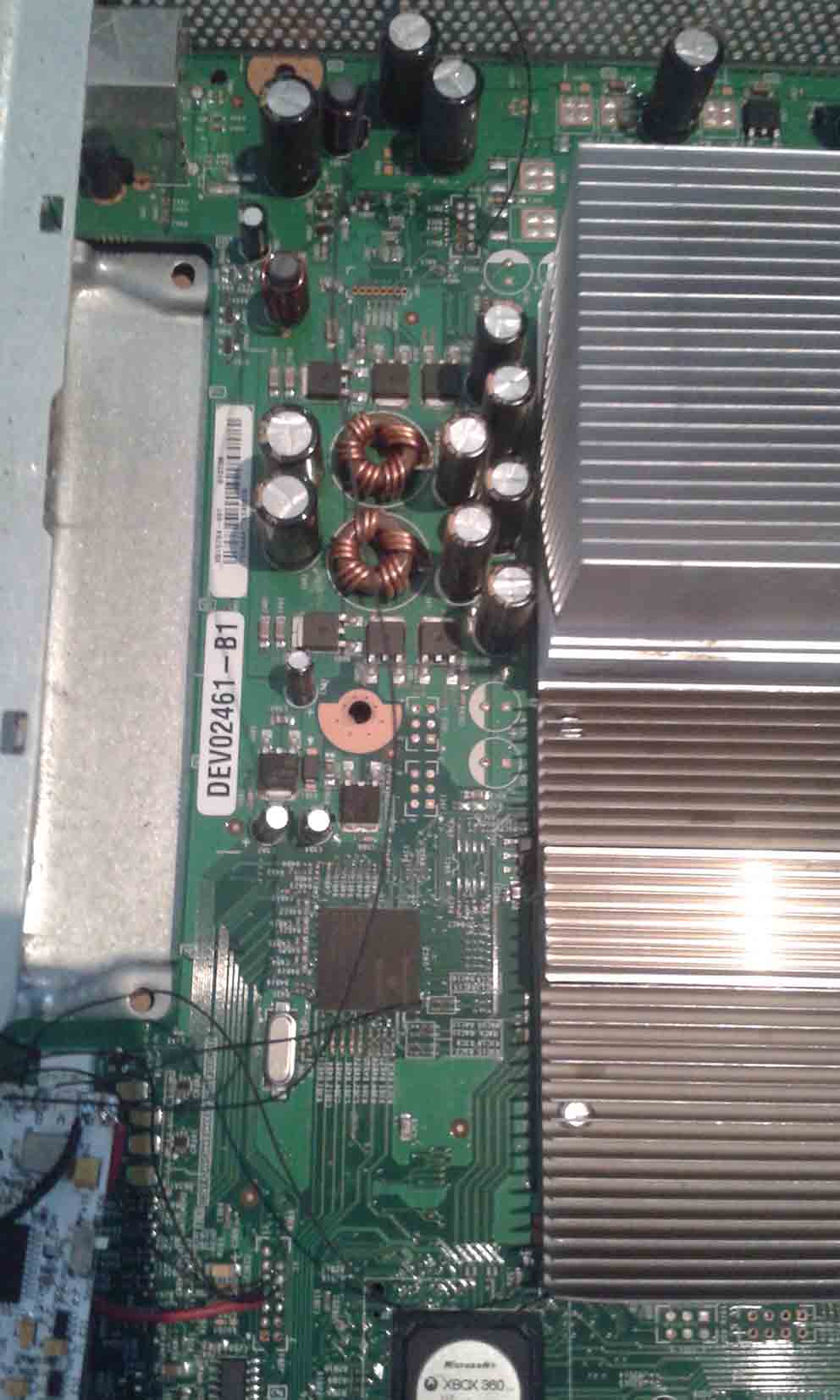

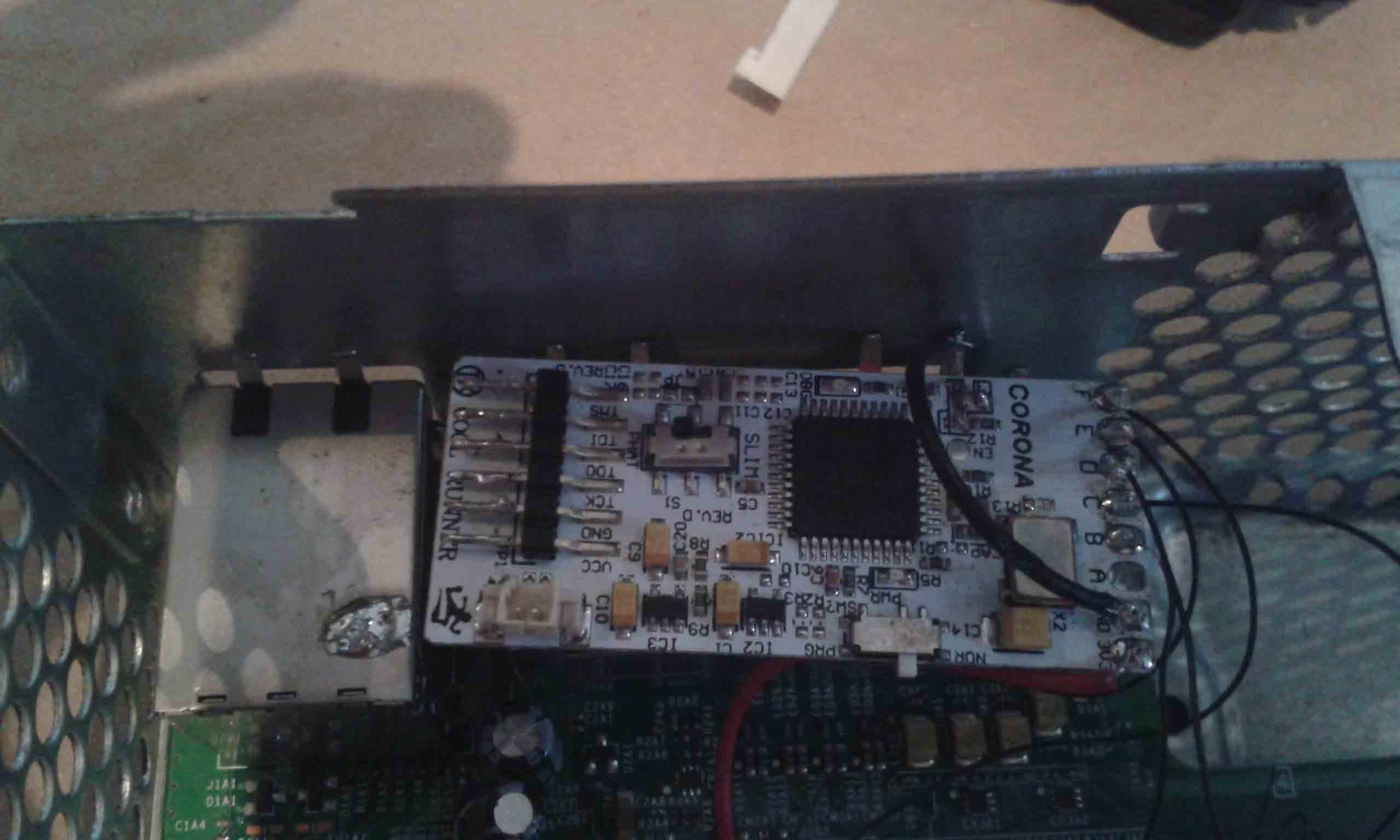

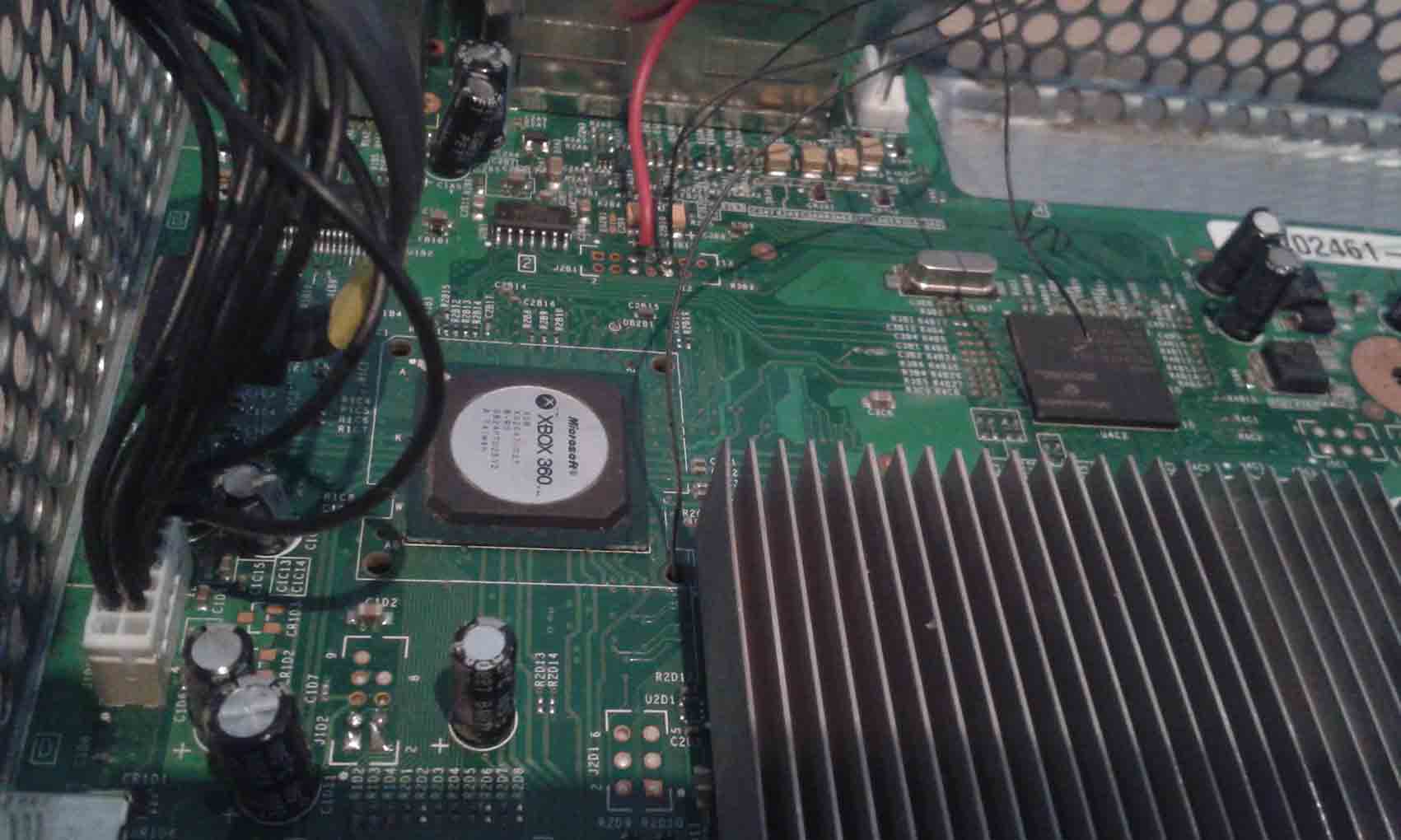

Hola a todos, soy nuevo en esta comunidad y espero que me podáis echar una mano. Tengo una xbox360 blanca con fecha de fabricación 31/07/2008. Se le puso hace tiempo el rgh y hace unos meses dejo de funcionar. Mas bien se encendía la consola, hacia un ruidito cada x tiempo pero no cargaba nada. Hoy me he decidido a abrir la consola y "ver" que tenia hecho. El rgh creo que esta realizado con una placa XECUTER COOLRUNNER. y el cable que sale de desde la conexión con letra B esta suelta que supongo que es lo que hace que no funcione. He podido observar que el interruptor esta en modo Phat (creo que ese es el modelo de la consola), pero la instalación del cableado no coincide con nada de lo que he visto por la red. ¿alguien me podría indicar si esta instalación es correcta y donde se conecta el cable suelto? La consola ha funcionado perfectamente asi. Gracias por vuestros consejos y orientaciones.
