Circuito Impreso Corona v2

tiene reparacion,habria que comprobar/testear continuidad en todos los pad y reparar el daño

Sólo ha saltado un pad (parece) mide continuidad en todos los puntos repara las pistas donde sea necesario.

Mismo diagrama que ha puesto vecino, pero con algo más de resolución:

vecino terminar escribió:

sarpado escribió:amigos tuve un problema y se despego un circuito impreso de mi corona v2.
mi pregunta es se puede reparar? la cague del todo? voy comprando otra xbox?

si alguno sabe si se repara o como se repara por favor necesito una mano urgenteee!!

http://www.mediafire.com/view/q73ua849a ... nk6djn6bj6

gracias desde ya

ummm no me ha pasado y ojala y no me pase pero aca hay un diagrama para reparrala

http://www.hackfaq.net/community/data/a ... 825b5a.jpg


espero te sirva

gracias amigo mi pregunta es como se repara? se suelda se pega? algun consejo?...

Si lo relleno con tinta de plata funcionara? que te parece?

Revisando el diagrama:



Parece que ese pad no se usa para leer la nand, así que si ya has leido y escrito la nand no tienes que hacer nada más que seguir instalando el chip rgh.

Eso si como precaución deberías medir continuidad entre cada pad de la parte en la que has soldado y los puntos alternativos:



Si no has leido/escrito la nand pues sueldas donde corresponde y ya está.

wah_wah_69 escribió:Revisando el diagrama:

http://i.imgur.com/VeWvR.jpg

Parece que ese pad no se usa para leer la nand, así que si ya has leido y escrito la nand no tienes que hacer nada más que seguir instalando el chip rgh.

Eso si como precaución deberías medir continuidad entre cada pad de la parte en la que has soldado y los puntos alternativos:

http://img11.hostingpics.net/pics/251368ssss.jpg

Si no has leido/escrito la nand pues sueldas donde corresponde y ya está.

que tal amigo todavia no pude leer nand ni siquiera me detecto la sd cuando la solde, soy novato y compre tx corona por q me dijeron era mas facil, pero no consegui que lo detecte mi pc a la sd, pense por q estaba mal soldado y al intentar desoldar y volver a soldar es que se me solto el pad... luego que se salio ese pad limpie todo y trate de encender la xbox pero nada hace el ruido pero no enciende... que me recomiendas hacer?

llevala con alguien que pueda restaurar esa linea, no es dificil cuando se tiene un poco de experiencia soldando

salu2 este es el punto que necesitas si usas tx [mamaaaa

vecino terminar escribió:amigo si seguiste el mapa para soldar en el punto alterno del pad te quedan por hacer dos cosas:

1-ya hicistes el puente del oscialdor?????? si no hazlo como el que esta abajo de esta imagen

http://imageshack.us/a/img84/6499/mmcsd.jpg

2 si al hacer el puente no reconoce la nand es que quizas haya continuidad en los otros pad , mide si hay continuidad en los otros pad si los hay usa los puntos alternos

espero haberte ayudado

que tal vecino el puente no lo hice por q compre tx corona y no se si hay que hacerlo en este caso
http://shopping.tray.com.br/oferta/leit ... id:1467149

igualmente ahora tengo que arreglar el pad para poder usar el punto con tx corona y ademas para q arranque la xbox sino no arranca, voy a probar con tinta de plata que me dijeron que es facil y rapido solo tengo que raspar un poco y poner tinta luego esperar que se seque y listo queda, en cuanto lo haga te comento como me fue por ahi puede ser una buena alternativa a soldar pistas muy chicas y sin experiencia es dificil.

gracias por tu ayuda amigo...

salu2 si esas XT el punto que necesitas es este buena suerte

denio escribió:salu2 si esas XT el punto que necesitas es este buena suerte

gracias denio pero no entendi a cual te refieres? al que necesito en ves de ese pad que se me salio? esa imagen es de la parte de atras de la placa?

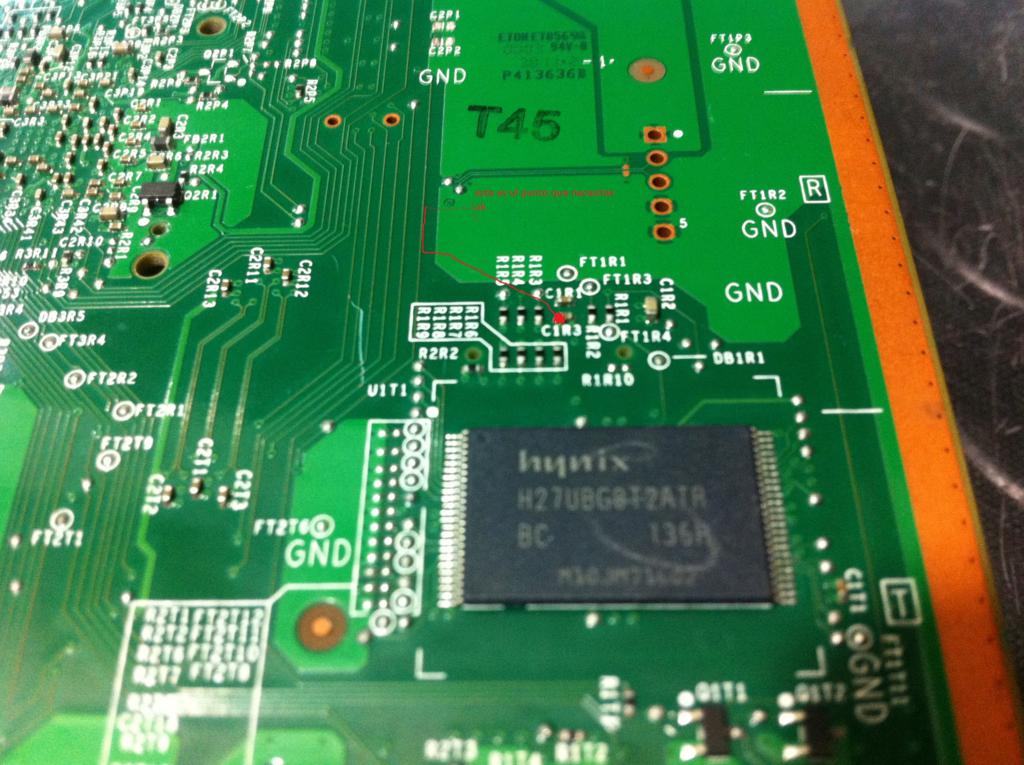

salu2 la foto que te puse es por la parte de atrás es donde da continuidad, la pista que se te levanto,en el punto rojo es el seria tu alternativo tengo la mima placa con lus roja espero que te sirva
