Clonica nes que no enciende

Archivado
Hola muy buenas! soy nueva en el foro y he decidido registrarme para ver si alguien me puede ayudar a arreglar mi vieja consola antes de desesperarme y tirarla...
Se trata de lo siguiente: es una clonica de la nintendo nes, marca Brigmton que al darle al botón de encendido no se enciende ni aparece la luz ni nada de nada. No tengo ni idea de lo que le ha pasado...La he abierto por si estaba algo quemado por dentro pero aparentemente no vi nada, y como no tengo ni idea de cables, ni placas madre ni nada de eso..con las mismas la cerré.
Si alguien pudiera indicarme que puedo hacer se lo agradecería enormemente.
Gracias y saludos!
Has probado otro transformador?
Pues la verdad que lo he enchufado con uno (que creo que es el suyo) y que encaja perfectamente que pone INPUT: 100-240V 50/60Hz 0.6A max
OUTPUT: 12V —1.5A
hazle fotos a la placa y vemos como es
puede ser desde algun fusible, pasando por algun regulador tipo 7805
o simplemente puede estar el problema en el transformador
para intentar reparar una consola es imprescindible tener un multimetro 'tester'
podrias medir los voltajes del trafo y demas
Lo primero y más importante es que no se haya conectado en ningún momento la consola por error a un transformador que no sea el suyo, o con la polaridad invertida. En ese caso posiblemente se haya podido fundir un fusible, regulador o diodo.
Antes comprueba primero con un voltímetro (si tienes) que el transformador saque el voltaje que corresponde o bien pruebalo en otro aparato compatible, para ir descartando.
No puedo subir fotos.... me pone que no es valida la imagen.
Si se ha fundido un fusible, ¿debería ver algo roto?
Inniah escribió:No puedo subir fotos.... me pone que no es valida la imagen.
Si se ha fundido un fusible, ¿debería ver algo roto?


sube la foto algun servidor como ImgBB y comparte aqui el enlace de la foto
con la foto podremos intentar ver que componentes tiene, sino no sabemos que fallo interno puede tener
si hay condensadores alomejor a reventado alguno que alimenta

para saber si se a fundido un fusible, debes medir su continuidad:
si hay continuidad esta bien
si no hay continuidad esta fundido

repito que un multimetro tester es fundamental
https://ibb.co/fnG52q
https://ibb.co/jtdJNq
https://ibb.co/fgdw8V
https://ibb.co/f7xdNq
Vale creo que he conseguido subir las imagenes con el servidor que me has dicho. Espero que las veais...
Inniah escribió:https://ibb.co/fnG52q
https://ibb.co/jtdJNq
https://ibb.co/fgdw8V
https://ibb.co/f7xdNq
Vale creo que he conseguido subir las imagenes con el servidor que me has dicho. Espero que las veais...


Así a simple vista no se aprecia nada en mal estado. Si pudieras comprobar con otro transformador o asegurarte de que ese que tienes funciona. También puede ser que algún componente haga mal contacto dentro de la consola, por alguna soldadura deteriorada o algo,
Gracias, la verdad que me quedo mas tranquila con lo que me dices :) probaré con otro cable a ver si funciona...
Gracias por la ayuda!

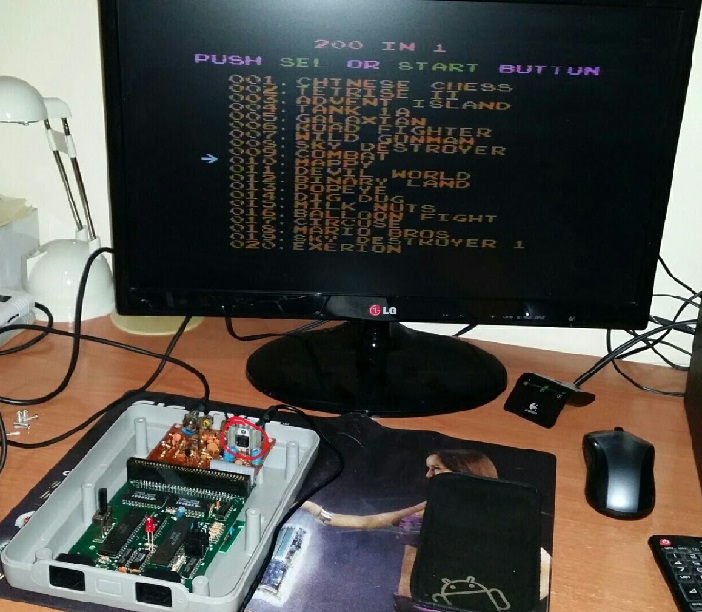

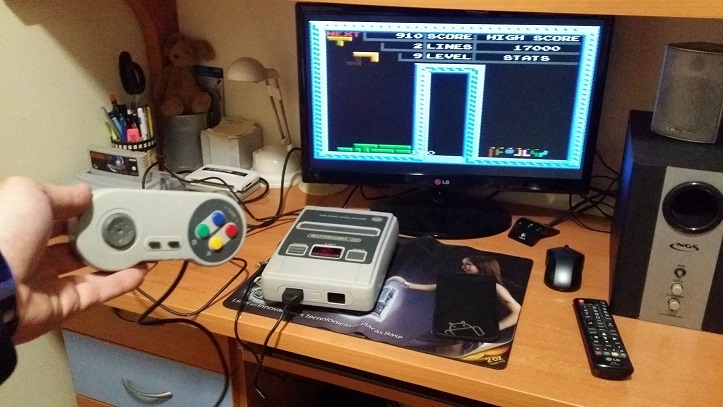

Una clonica de estas me la regalaron porque no encendía, la abrí, puse un multimetro en el regulador y entraban los 9v del transformadorpero no salía nada, compre ese modelo de regulador por centimos a aliexpress y funcionando, a ver si veo las fotos.

Imagen

Imagen

Supongo pusieron un transformador que no era.

Adjuntos



como te comenta lito seguramente es el regulador el 7805

Imagen
Vale entonces compruebo si funciona ese regulador con el voltimetro, y si no da corriente tendría que cambiarlo, es asi? Para cambiarlo hay que soldar?
si no me equivoco le entran 12V y saca 9V
la pata del medio es GND
tienes ke hacer la medición con la consola conectada y encendida

precaución: cuidado al medir este componente.
si rozas alguna otra patilla, saltaran chispas.

primero tienes ke desoldar el viejo y soldar el nuevo en su lugar
Inniah escribió:Vale entonces compruebo si funciona ese regulador con el voltimetro, y si no da corriente tendría que cambiarlo, es asi? Para cambiarlo hay que soldar?


como dice el compañero, pulso firme al medirlo, porque como roces otra pata haces corto y si no esta roto te lo cargas, para medir como dice el compañero, negativo al centro y positivo a la derecha e izquierda, izquierda entran los 12 o 5 v segun el transformador que tengas puesto, y por la derecha 5v normalmente que son salida a la consola
adrianako escribió:si no me equivoco le entran 12V y saca 9V
la pata del medio es GND
tienes ke hacer la medición con la consola conectada y encendida

precaución: cuidado al medir este componente.
si rozas alguna otra patilla, saltaran chispas.

primero tienes ke desoldar el viejo y soldar el nuevo en su lugar


El regulador 7805 saca 5 V.
A mi me suena que en mi clonica entraban 9v y salian 5v, con la consola arreglada claro, porque con el regulador roto salia 0v
Hola buenas, llevé mi clonica a un sitio de reparaciones (xq no pude hacer las mediciones como me dijisteis) y me han dicho que es la placa base...y que no tienen recambios de eso...asi que mi gozo en un pozo [triston].
Extraño, no tienes a nadie de confianza que sepa algo de electrónica?
Pues preguntaré en el trabajo a ver si alguien sabe arreglar estas cosas. Gracias de todas formas por todos los mensajes de ayuda.
