Cómo conectar ventiladores en el PC y un par de dudas relacionadas

Furmark es uno de los programas que mas stresan al GPU, asi que es nornal esas temperaturas tan altas, pero como ya piensas, en juegos y uso real es otra cosa.


EL ventilador del GPU debe ir conectado al pin de control que hay en el PCB de la tarjeta de video.

Un splitter para usar dos ventiladores del CPU.

Actualiza el afterburn.

¿COmo se colocan los ventiladores en un disipador de alto perfil?, simplemente ve que la flecha que traen grabado en el armzon este dirigido hacia donde se extraera el aire fuera del gabinete, ejemplo, si es via el ventilador trasero, pues la flñecha de ambos ventiladores se dirigiran hacia el ventilador trasero del gabinete.

.

Para datos en pantalla necesitas afterburner + rivatunner

En el afterburner abre las opciones y habilita las lecturas que quieras visualizar, tanto en la gráfica de afterburner como en OSD para que rivatunner te lo pueda mostrar 'ingame'. Así como los atajos del teclado para mostrarlo u ocultarlo.

En rivatunner tienes opciones de personalización de ese texto (colores, tamaño, etc..)

@Sendra8 ese programa estresa mucho la GPU, así que no son tan raras esas temperaturas (en juego serán mucho menores). Además que en esa caja, la GPU coge aire frío directamente de fuera, así que sólo hay que ver que su radiador lo expulse correctamente y no lo meta hacia el resto de la caja.

Y una pregunta, ¿Como has metido todo ese sistema en la QB One? Qué yo tengo esa misma caja, y ya me costó meter el Wraith Prism, los tres ventiladores de la caja y que no se pillara ningún cable con ellos


Salu2

@alvaro101 El problema es que puedo seleccionar los fps pero no se muestra, si lo hace con otros datos. Ahora me ha dejado pero solo con framerate, no me deja con fps average ni fps 1% min. Tengo el rivatunner instalado pero elijes poco más que la ubicación de las letras, no tiene vista preliminar del conjunto.

@TRASTARO :

Furmark es uno de los programas que más estresan al GPU, asi que es normal esas temperaturas tan altas, pero como ya piensas, en juegos y uso real es otra cosa. Perfecto, gracias.


EL ventilador del GPU debe ir conectado al pin de control que hay en el PCB de la tarjeta de video. Tengo una MB Rog x470i (mITX). Tiene 2 Chasis_fan, 1 Pump_fan y 1 CPU_fan. Nada de GPUs por aquí... .Por cierto, en la web esta mal puesto.
Llegados a este punto creo que haré lo siguiente:

Abro la gráfica
Desconecto el ventilador
Conecto un conector a ventilador standar de 4 pines
Conecto a este conector un splitter de los que cogen la señal del conector pero la potencia de un molex de la PSU
Conecto en las salidas los ventiladores de la GPU. ¿Te parece muy locura? Es la única forma que veo de conseguir hacer depender más de un ventilador de la GPU


Un splitter para usar dos ventiladores del CPU. Gracias, tomo nota y aprovecho el splitter que venía con el Noctua de 90mm.

Actualiza el afterburn. Tengo la última versión... .

¿COmo se colocan los ventiladores en un disipador de alto perfil?, simplemente ve que la flecha que traen grabado en el armzon este dirigido hacia donde se extraera el aire fuera del gabinete, ejemplo, si es via el ventilador trasero, pues la flñecha de ambos ventiladores se dirigiran hacia el ventilador trasero del gabinete. La cuestión es que tengo 2 ventiladores, 1 que viene con el disipador y otro Noctua, para hacer Push-Pull. Los dos son diferentes en RPM, flujo de aire y presión estática. ¿Cuál uso para pull y cuál para push?¿En qué criterio me baso?

@Er_Garry ese programa estresa mucho la GPU, así que no son tan raras esas temperaturas (en juego serán mucho menores). Además que en esa caja, la GPU coge aire frío directamente de fuera, así que sólo hay que ver que su radiador lo expulse correctamente y no lo meta hacia el resto de la caja. Coge aire de fuera excepto (disipador tipo founder excepto para el chip que lleva un Crosair H55) el Chip gráfico que para evitar meter aire caliente lo cojo de dentro.

Y una pregunta, ¿Como has metido todo ese sistema en la QB One? Qué yo tengo esa misma caja, y ya me costó meter el Wraith Prism, los tres ventiladores de la caja y que no se pillara ningún cable con ellos Aquí es donde viene la mágia . Me he cargado la bandejita de metal que tanto da por saco (quitas los remaches con taladro y tornillos de 4mm y poca cabeza). No negaré que va apretadito... .Con esto gano lo siguiente:

Muuuucho espacio (sumado a una PSU SFF)
Puedo poner el disipador de 120 de la GPU encima de la PSU y no me fastidia el aire caliente del el procesador a la GPU ni al revés
Más espacio para cables y más hueco para ventilar push-pull a lo largo de la caja

Todavía tengo en mente meter un ventilador al radiador de la GPU y el disipador de GPU M9a (12 cm de alto). Tal vez eso si que se vaya de madre pero a una mala lo devuelvo.

Gracias a los 3 por aportar y añado lo que tengo en mente:

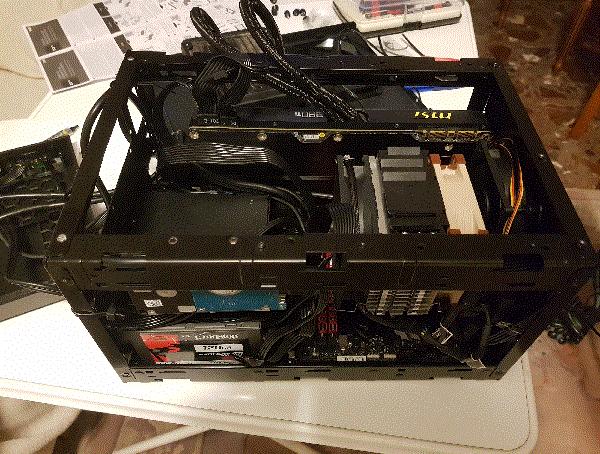

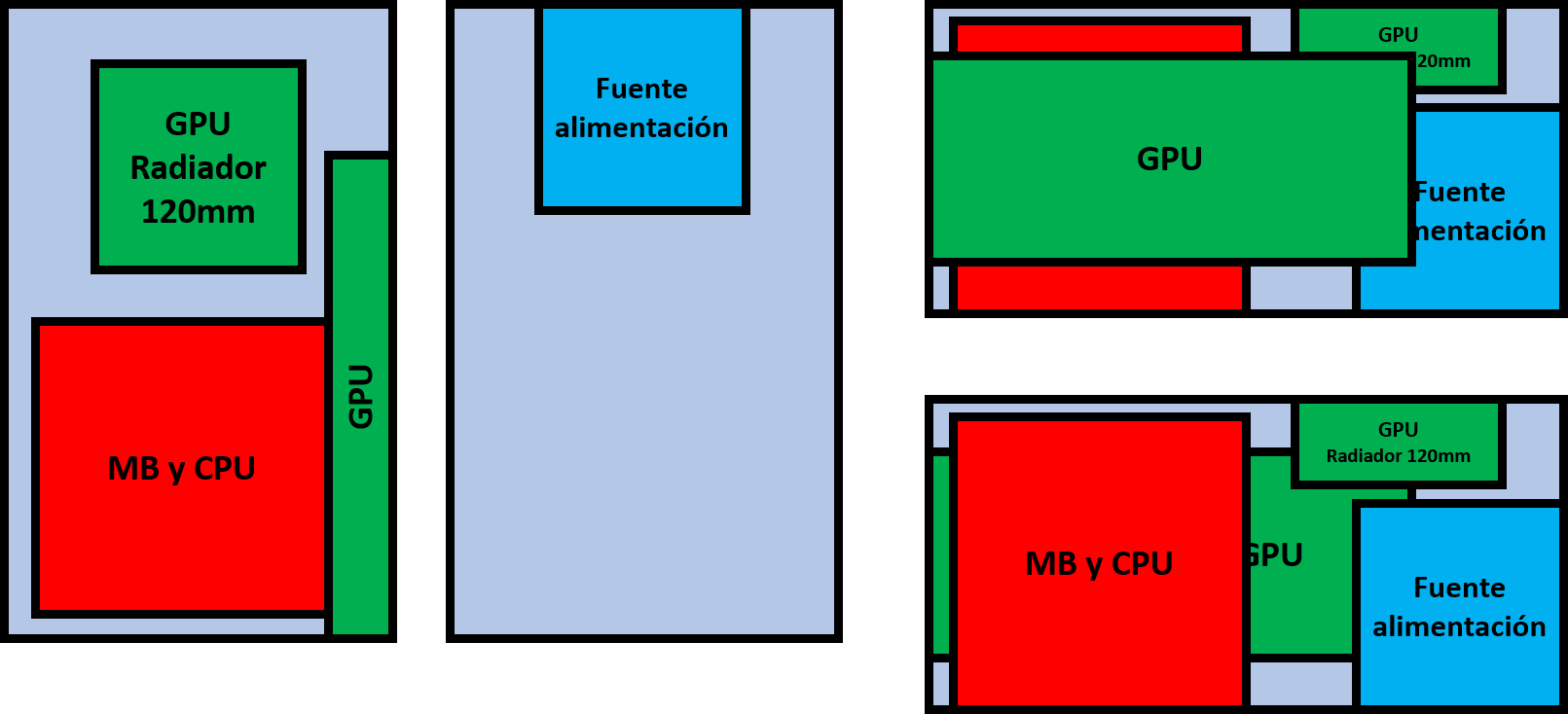

Montaje de los componentes.

Es ya definitivo y el orden de las caras del PC es izquierda, derecha, arriba y abajo.

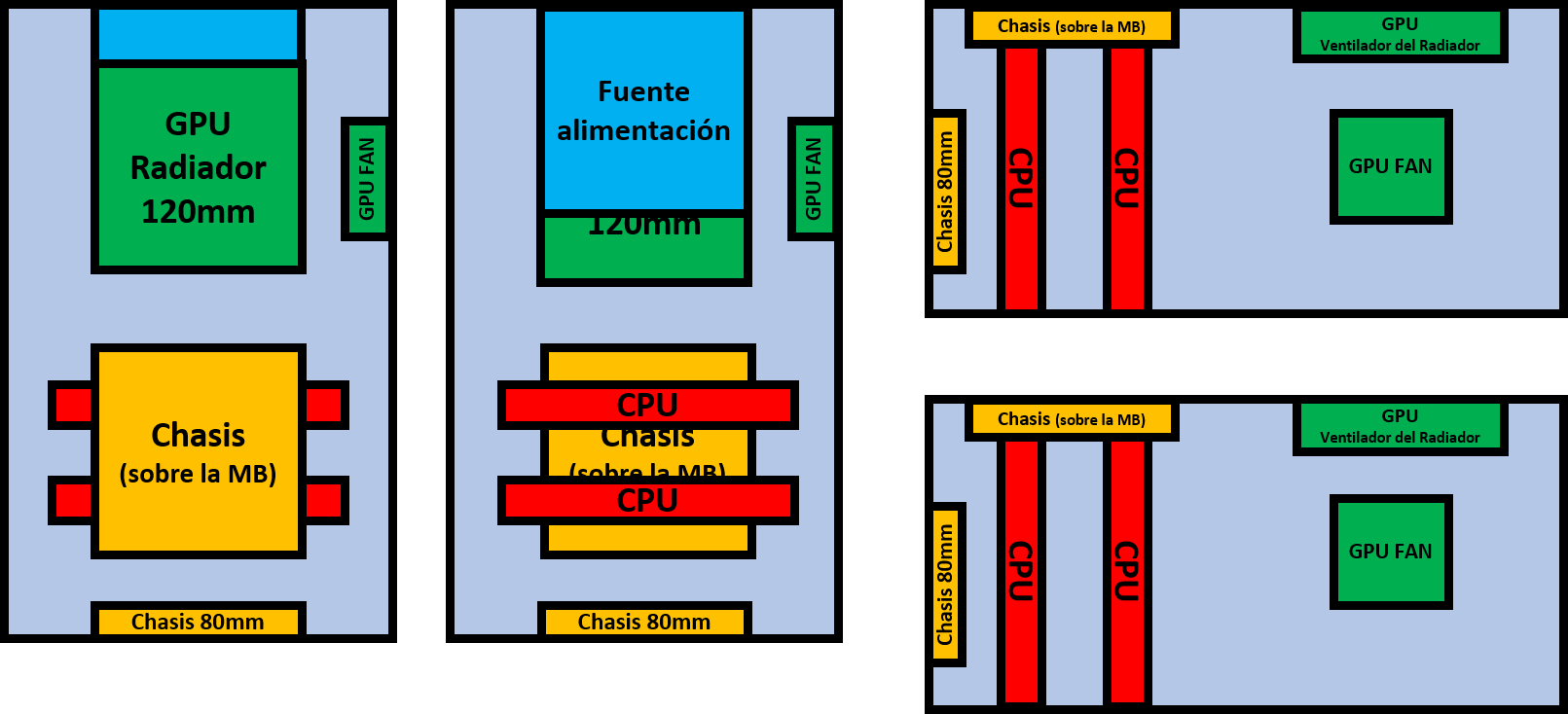

Montaje ventiladores.

Bastante definitivo a falta de saber si meter aire por detrás y sacaralo por delante (con el radiador de la GPU metiendo aire en la caja) o meter el aire por detrás y sacarlo por delante (la GPU saca aire y es como se ve en la imagen)

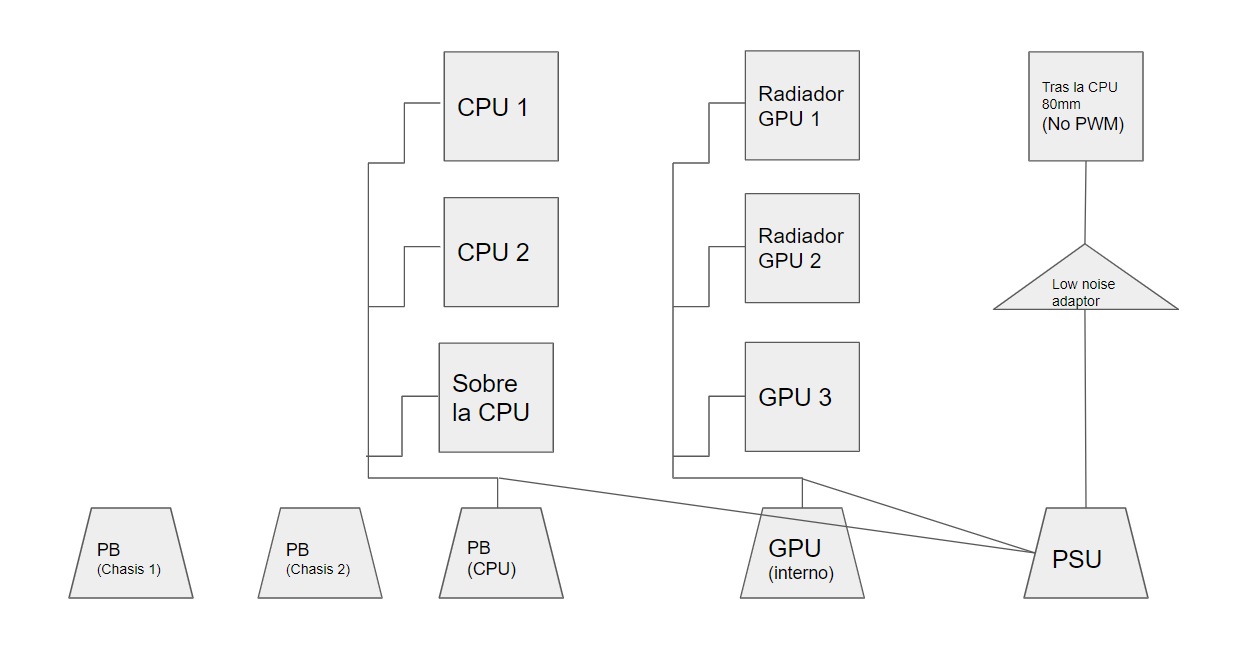

Unifilar de como conectar los ventiladores

Básicamente con los conectores de 4 salidas que toman la señal del conector y la potencia de un molex (PSU). Tanto CPU como GPU. A excepción del ventilador de detrás de 80mm que no es PWM y va directo al molex o al Chasis_fan con un adaptador reductor de velocidad (imagino que es una resistencia en serie para reducir voltaje).

@Sendra8 hasta donde se, el afterburner solo te muestra FPS en el momento, y opcionalmente una gráfica con algunos segundos de monitoreo (minutos en el caso del despegable afterburner no disponible ingame)

Osea, nunca he visto ni average, ni fps 1% min.



La idea de conectar un ventilador mediante un conversor mini4pin (gpu's) he de decir que no siempre me ha funcionado. Y casualmente con las 980ti nunca.

Dicho ésto me extraña que msi no haya pensado en ésto y no ofrezca alguna solución para enchufar el ventilador.

Para controlar los ventiladores, yo uso el software gratuito SpeedFan, serviría para en tu caso, crear una curva de ventilación a partir de la temperatura GPU, a traves de cualquiera de los CHA_FAN que tengas libre. Te dejo una guía si lo quieres probar. La otra opción es un Aquaero 5 (hardware) + su software mucho más dedicado, potente y específico también para controlar bombas de RL y sensores extra que puedes añadir, por si con speedfan no te llega.

AÑADO: Tu tercer esquema creo que es erróneo o algo se me escapa... Si conectas un ventilador a la placa (variable y controlable), ya no tienes que conectarlo a la fuente (siempre máximas RPM).

@alvaro101 AÑADO: Tu tercer esquema creo que es erróneo o algo se me escapa... Si conectas un ventilador a la placa (variable y controlable), ya no tienes que conectarlo a la fuente (siempre máximas RPM).

Es un cable que tiene 2 entradas y 4 salidas. Según creo que funciona lo que hace es tomar el control de la conexión PWM y la potencia de la molex.

Justo después de escribir lo de arriba y buscar el link veo que puede que tengas razón y funcione o con PWM o con MOLEX y no con la combinación lógica de ambos que yo creía...

El producto es el siguiente: "EKWB EK-Cable Splitter 4-Fan PWM"

Si, es un cable splitter normal y corriente (no hace falta que lo compres de la marca EK), simplemente funciona como un ladrón de un enchufe de casa. Te da más a partir de 1. En éste caso en concreto, pues en la entrada tienes la opción de 4pinPWM o en la fuente directamente MOLEX

Como te decía, solo tienes que utilizar uno, que preferiblemente será el conector que va a placa, para así poder controlarlo. Los molex de fuente, dan 12V, y por tanto, y a menos que metas alguna resistencia reductora de por medio, los ventiladores irán a su máximas RPM.

Elegir un buen ventilador depende, si es para mover o sacar aire de la caja te irán bien los que tengan gran flujo de aire (CFM), y si lo quieres para empujar aire a un radiador/disipador, pues que tengan alta presión estática (mm/H2O).
Pero eso es solo rendimiento bruto y obviamente no todo queda ahí, sino que también sería buena idea que rindieran lo máximo posible a costa de no tanto ruido (dB).
Si es para radiador (aunque también van bien para caja) te ahorro la búsqueda y sin temor a equivocarte puedes irte a un EK vardar / gentle typhon / noctua NF A12x25.
De los tres modelos tienes variantes según rango RPM que quieras, donde es importante tanto los rpm que pueden alcanzar, como los mínimos para que no sean demasiado altos como para hacer ruido al mínimo.

La teoría del tema ventilación es inmensamente larga, pero también influye la ubicación de/en la caja y demás, por lo que también tiene una parte importante de práctica y probar cosas, xD

@alvaro101 Gracias por las clases Me vienen de lujo. La verdad es la primera vez que monto un PC y se nota... Me he informado pero igualmente me veo muy muy verde en bastantes cosas.

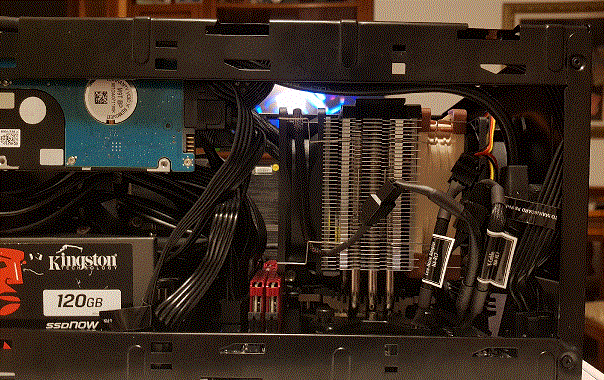

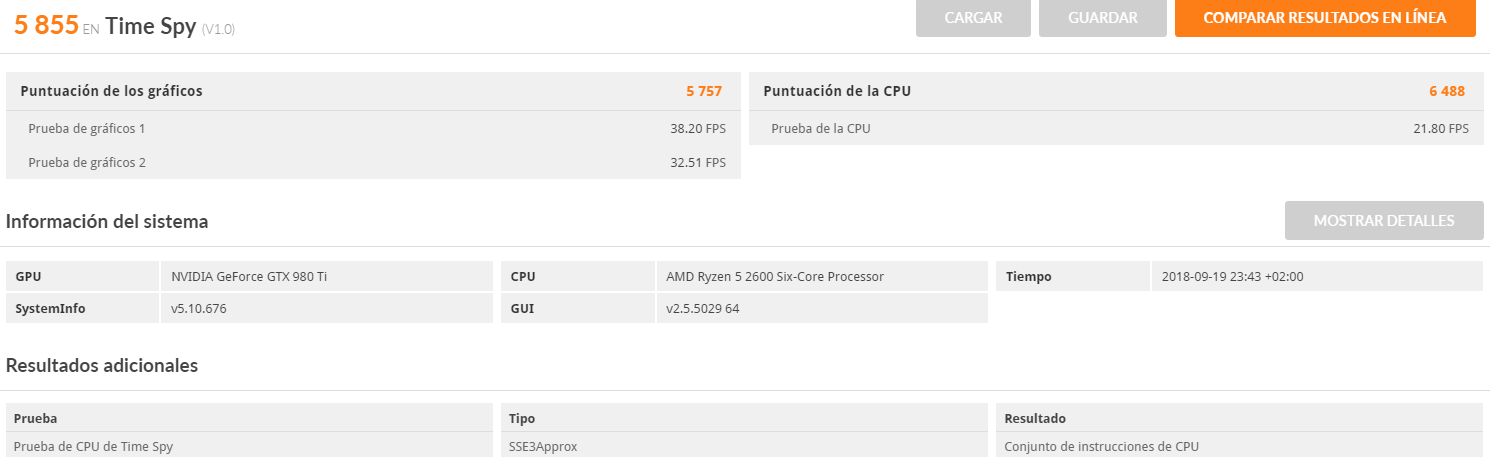

Te dejo un par de fotos para que veas como va tomando forma (a falta de un Cryorig 120mm balance y los splitters). La verdad es que el resultado en 3DMark es realmente bueno y no veo nada ni de lejos con esta puntuación con una 980ti (mi gráfica) o un 1070 (la supuestamente equivalente de la serie 1000). Esto me ha gustado bastante, más teniendo en cuenta que es un PC SFF (mini-ITX).



Eso si, tiene truco. No he hecho OC en la GPU pero si en CPU (1.4V y 4Ghz) y RAM (1,3V y 3200Mhz).

Va bastante hinchado por esto, aunque aún no he pasado Windows al SSD.

Si hablamos de temperaturas para pasar el 3DMark he dejado llegar a 86ºC la GPU y 90ºC la CPU. No lo volveré a hacer ya que creo que es muchísimo y me preocupa quemar algo. En reposo (20 pestañas de Chrome y un par de programas de algo más) tengo 47ºC de CPU (que se mantiene siempre a 4Ghz...) y 38ºC de GPU sin mucho ruido y ha falta del mencionado ventilador más eficaz que me llega en nada. Todo hablando de un monitor FHD.

¿Qué os parece? Creo que no esta mal para el tamaño del equipo.




Gracias por tu tiempo y conocimientos otra vez

PD: Cuantos problemas dan las imágenes en este foro...
