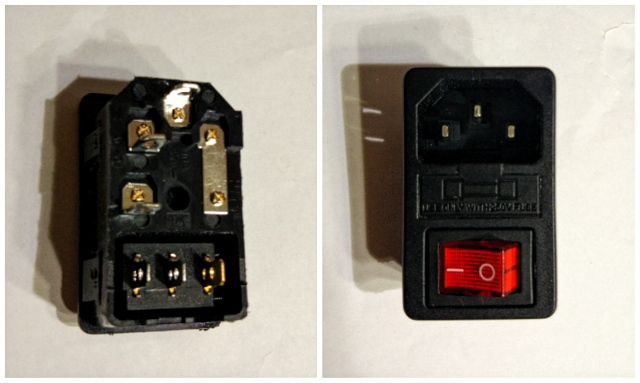

Joseiyo escribió:yusay escribió:En la parte trasera, la parte superior los dos de la izquierda son para neutro y fase, el superior es para la toma de tierra.
Seguramente el "interruptor"rojo realmente sea un conmutador, así que deberías pasar por el mismo solo la linea de fase, instalando el neutro sin cortar la linea propia.
Todo esto con un polímetro se soluciona en un minuto.

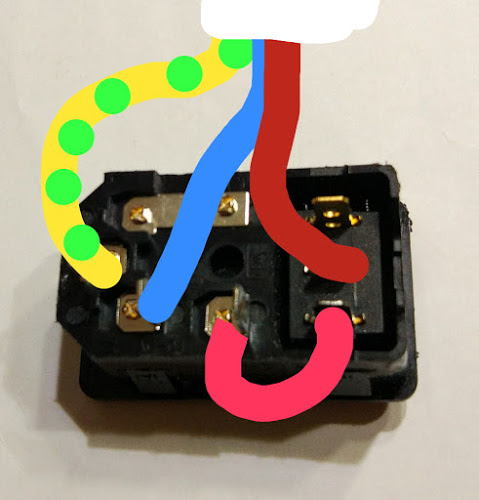

Joseiyo escribió:A ver, yo lo he hecho similar al esquema de @Reaperstars a excepción de que donde tiene puesto el cable marrón yo tengo el azul y viceversa y solo un puente desde el segundo pin de la izquierda al primero del interruptor y funciona, pero no se enciende el pilotito de Luz.
Pero por otro lado veo el esquema que me dice @Otrof1stro el cual varía del anterior. ¿Son los dos válidos? Perdonad mi ignorancia pero soy un analfabeto en estos temas y me da mucho respeto el que haya un cortocircuito o se rompa el interruptor aunque lleve fusible. Por otro lado, he conectado los pines con los cables usando Fastones, para hacer los puentes que me digáis en los que van más de un cable a un pin puedo meter el cable por el propio fastón que ya lleva otro cable no?

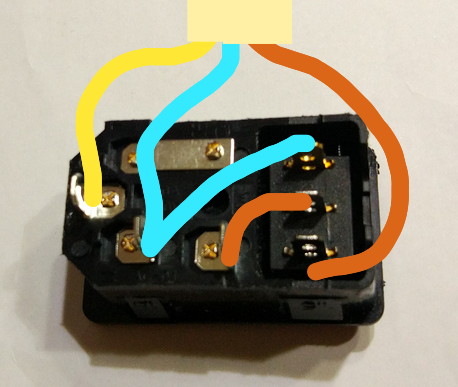

Os mando cutredibujo a a modo de ejemplo, espero que entienda.
Mil gracias por vuestra ayuda.
