Como Poner Chip A La Nueva Psone Usa V2

Mushasss gracias, piotxa
lo del hex ya me habia dado cuen ... Lo q no entiendo mucho del esquema, es el punto 8+7+2 ¿hay q soldar las tres patilla ahi?

Salu2

oye, habeis probado el eskema de D@NO???

os va??

en ese adjunto va un eskema y un hex ke ami me a funcionao perfectamente en 2 psone v2 para el ke te desesperao y kiera probarlo...

Acabo de instalar el chip a una psxone scph102c v2, con el esquema de jimbo, el de los tres puntos más el puente y la verdad es que funciona con el antiguo hex, que utilizo para los anteriores modelos, pero hay juegos que cargan sin problemas y otros na de na, incluso tengo el Boot Cd y tampoco lo carga, los originales cargan sin problemas, os a pasado a alguno de vosotros este problema.
Hasta pronto.
CEBRA

Yo he utilizado el esquema que adjunto en 3 partes, junto con el hex del onechip y va de perlas en un par de psone de las nuevas se comen todo lo que les metas, lo que no puedo probar con originales ya que no tengo ni uno , probarlo y comentais que tal va. Por cierto es de 8 hilos.
Saludos

Dejarlo con extension c00 ya que para poderlo dejar en el foro tiene que tener estension conocida.

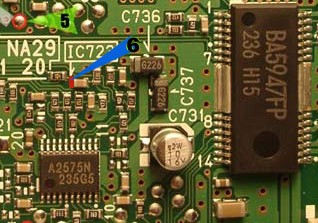

Por cierto el punto 6 es diferente al de los esquemas que rulan por ahi

Lo mismo que en el anterior, quitar la extension ace y dejarlo con la c01, menudo lio esto de que no se pueda pasar todo de una.
Suerte y ya contareis

Escrito originalmente por solker
Mushasss gracias, piotxa
lo del hex ya me habia dado cuen ... Lo q no entiendo mucho del esquema, es el punto 8+7+2 ¿hay q soldar las tres patilla ahi?

Salu2

...si piensas un pokito, las patillas 7 y 8 estan proximas entre si, las juntas un poko haciendo un poco de palanca (con un destornillador plano x ejemplo) las estañas para q solden y luego con un cable pequeñito puenteas estas dos q ya has unido con la patilla 2 y ya tienes las tres patillas unias, entonces de esta union (desde donde kieras, union patillas 7 y 8, x ejemplo) sakas un solo cable q va a la plaka al punto donde pone eso de 2+7+8, ahora si?

A ver, el problema no es el como hacer los puentes entre las patas (hasta ahi llego), pero me extrañaba despues de ver unos cuantos esquemas por ahi, es que se usaban 3 o 4 cables, y aki se utilicen todas las patillas y encima unidas entre si ...

Pero tranki tio, q ya no te pregunta mas ...

Solker, instalalo, va de muerte, te lo aseguro, probado en mas de 20 pesewan. Si tienes alguna duda mas mandame un privado, estamos jodiendo el hilo y seguro q a la peña q buske solucion pa modificar su pesewan v2 no le hace mucha gracia...

Me han traido un psone pm41(2) pa que lo arregle y me encuentro con que no tiene el componente al que va el link en el esquema de jimbo. Con que se puede reemplazar???? El amigo mio lo ha perdido. Se puede hacer algo?

Uff, eso es chungo, yo nunca he conseguio saber q son esos cuadraditos diminutos, pero una vez me paso lo mismo, y q hice? pos cogi un movil q tenia desguazado y vi q tenia piececitas con la misma pinta, le kite una y voila! funcionando de nuevo, asi q si tienes algun aparato roto mira si en la placa tiene piezas similares y pruebas, ya se q esta es una solucion un tanto borde, pero a mi me salvó la vida

______________________________________________

Escrito originalmente por JCDes

Me han traido un psone pm41(2) pa que lo arregle y me encuentro con que no tiene el componente al que va el link en el esquema de jimbo. Con que se puede reemplazar???? El amigo mio lo ha perdido. Se puede hacer algo?
_______________________________________________


Si que se puede hacer algo, Lo primero que debes saber es que el componente es una resistencia, y puedes poner una de las de siempre, pero eso si debes saber su valor, asi que con un polimetro midela en otra psone.

Suerte y paciencia.

bueno tengo un chip que compre a una pagina.Y me puse a ponerselo a una psone de las nuevas,he puesto el chip a muchas psx y psone d elas viejas y todo ha ido como la seda,peor pasa lo siguiente.
Primero le puse el chip con un esquema que encontre por hay uno con 8 cables al que habia que juntar las patas 78y2.me cargaba lso piratas pero nada de los originales.
luego probe otro esque ma difernete que vi por hay y me pasaba lo mismo.
por tercera vez abri la consola quite todo y puse el esquema de jimbo,pero meti el chip sin cinta aislante ni na y parece se rque provoque un cortocircuito pues se apgao la consola.comprovados que funcionaban todos los fusibles menos uno lo puenteo y la lente hace cosas raras aleatoriamente.unas veces el motro empieza a girar rapidamente y haunque habra la consola no se para,otras veces no hace nada,y otras veces la lente se corre hacia la izquierda y no para.
dando por muerta esta psone voy a ir a comprar otra ya que la anterior no era mia y pensaba ganar algo con la anterior.
haora me pasa lo siguien y es que no se que hacer:

estoy acojonao y sin un duro y que hago?le pongo el chip(es uno de los normales,nada de stel ni na,no se cual es el onechip pero bueno)
y que esquema utilizo?
hay tantos por hay?
cual es el riesgo de volver a joder esta?de pasar algo asi creo que me pego un tiro.

muchas gracias a los que contesten.

joder con los fusibles...
si un fusible se funde, es por algo, y hay q poner otro fusible, no puentearlo...

el chip que deberias poner es el onechip.
el que tenias lo era, pero puede estar dañado por el cortocircuito y estropear la consola.
El esquema, usa el que yo postee, que a mi, y varia gente ha comentado va bien, es uno que pone psonev2dano.

de todos modos, si estas seco, como piensas comprar otra??

Dano te han copiado el esquema. Mira que hay hijos de puta en esta mundo!!!!

Ruba, lo primero, lo q te ha dicho dano, no puentees los fusibles, si hay fusibles es x algo y si los puenteas puede q tu psone salga ardiendo, sino sirvieran pa na vendrian puenteados de casa y nunca tendriamos averias de fusibles...
X otro lado, los sintomas esos raros q dices, pos ¡q cosa mas rara! puede ser q haya petao alguna bobina???
En tercer lugar, el carrefour swap es una realidad
Y x ultimo, pa saber q chip es metelo en un programador y lees el codigo q trae y comparas, sino tienes programador pos comprate uno tio, un t20 vale na y menos y si instalas algun chip de vez en cuando te viene de muerte, compras los chip virgenes, yo los pillo a 350 pesetas y les metes el codigo q te de la gana, te recomiendo pa las psx el 9002.hex y pa las pesewans el onechip.hex
Y ya ta, espero haberte ayudao
PD: Dano, como sabes q tiene un onechip??

si osea que no me recomendais que le ponga el mismo chip?bueno le quitare el chip a mi psx de las grandes y como el hex es el mismo lo pondre a la psone.
entonces boy a usar el esquema de dano luego os cuento.
peor como os digo,nunca he tratao ninguna psone de estas y estoy acojonao.ha me he quedao seco y endeudao hasta los ojos despues de tener que comprar otra.

Ya se que me lo han copiado... ¿viste el hilo?? vaya GTZ
El tio queda oficialmente perdonado, le conozco y me cae bien...

piotxa, se que es el onechip por que ha dicho que la instalacion el la 5+872, que se usa solo para onechip.

RUBA
No me la cagues tronko...
El codigo que tienen los chip de psx antiguas es el 9002.hex, y ese para psone es bastante gena, y ademas hay q usar el 3+p k no hace ni puta gracia.

El codigo q hace falta para mi esquema es el onechip.hex
El chip que tenias ya llevaba el onechip, solo que te lo puedes haber liquidao.

En resumen:
Esquema: el que yo postee (no es por fliparme, pero va bien)
Codigo: onechip.hex

salu2

para mi que alguien me ha gafao esto no puede ser.
tenia todos los puntos soldaos con el esquema del dano y me faltaba el 2 entonces estoy poniendo el cable y pon gotazo de estaño que va a parar a las diminutas patas del chip de ariva dejando unidas 4 de laspatas de ariva.no tengo desoldador de estaño asi que tendre que esperarme hasta mañana para poder continuar porque claro si voy a probarla y hace cortocircuito,creo que me pego un tiro.

D@no, si vuelves a leer el post de ruba, lo q dice es q compro el chip en una web y q busco esquemas pa la pesewan y encontro el de 8+7+2, pero eso no kiere decir q ese sea el q corresponde con el chip q compro, no?
Ruba, la has cagao no? lo q te recomiendo es q con un poko de maña y trankilidad levantes las patillas unidas de la plaka, lo puedes hacer con un cuter y calentando con el soldador, una vez subidas las separas poko a poko con el soldador kitando el estaño y fijate q los puntos de la plaka no esten tambien unidos, despues las vuelves a bajar y las soldas de nuevo en su sitio, suerte

pues si pioxa porque me ha sido imposibl eencontrar un desoldador de estaño en esta mierda de pueblo matao.asi que me he comprao un cuter aver si puedo cortar el estaño que hay entre patata y pata y ya lo dejo por imposible paso d epiratear esta mierda de consola,bueno este modelo.he ha sido muy problematico y paso de jugarme otros 90 euros.segun parece se rloq ue me paso ami le ha pasoa a un mogollon de peña.

a mi me paso en su dia con una v1.
ni hablar de ello...

solucion:
lo primero, no enciendas ni enchufes la consola bajo ningun concepto!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!11
coje una jeringuilla o un alfiler, y lo metes entre las dos patillas, por detras del estano.
calientas y mueves la jeringuilla hacia ti.
asi sale de Pm assegurado.
Piotxa, es un onechip, porque si pones ese esquema con un 9002, seguro q no va.
(te lo digo por experiencia, q en una psone per equivocacion lo puse)

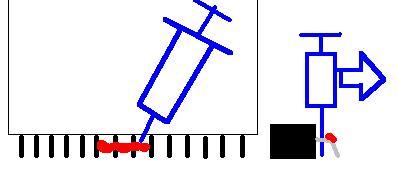

te envio un dibujo, te lo explico.
ves el chip con su bollito de estaño ¿no? estaño=cosa roja

bueno, pues metes la jeringuilla como te indico ¿no?

entonces calientas el estaño, y la mueves hacia ti
el dibujo pequeño mas o menos lo explica

ya se que no soy mu bueno explicando cosas, pero bueno...

una pregunta mas
el chip de plaquita de 8 contactos que montaba hasta ahora para todos los modelos de play (patillaje 3152678), el esquema del priner post es valido?

Hola, he seguido el hilo de como poner el chip a una psone nueva y al final no se por que esquema decidirme. Al parecer el hilo ha terminado con la conclusión de que el de d@no y el onechip es el mejor. ¿lo habeis probado a tope? es que hay mucha gente que dice al principio que funcionan sus esquemas pero despues todo son pegas. Estoy a punto de abrir la psone nueva que le he comprado a mi hijo y no quiero cargarmela.
Saludos

Yo que tu pondría el esquema de D@no, yo he probado los tres esquemas del hilo y el unico en el que funcionan copias y originales ( TODOS) es el de D@no con el hex onechip. La unica "pega" es que son ocho soldaduras, asi que armate de paciencia, además cuando tengas puesto el chip veras que al encender la play el logo que sale al principio se ve en blanco y negro pero después los juegos arrancan en color y funcionan 100%.

Suerte y salu2.

Tambien he leido otros hilos sobre como programar el pic 12c508a. Dicen que se use el te20 el mismo que he usado cientos de veces para programar el pic16f84. No hay forma. la grabación no es correcta me graba como unos bytes si y otros no. ademas me da un error de validación al final en el 0005h. He probado el icprog en win xp y en win98 con el mismo resultado. He leido en un hilo que hay que cambiar unos diodos del programador por otros con menos caida de tensión. ¿Como lo haceis vosotros?. ¿habeis modificado el ic-prog?
Saludos.
El pic lo pongo en el zocalo de 18 patas ocupando solo las primeras, es decir la 1,2,3,4,15,16,17,18.

Yo uso el icprog con un programador JDM que he contruido en casa. El error de validacion al final siempre me pasa pero nada que afecte el chip. Todos siempre me funcionan asi que no creo que debas preocuparte con lo del error. Yo tengo una play con un zocalo externo y alli pruebo todos los chip que grabo.

Alguien tiene noticias sobre placas NTSC PM-41(2) ??? Voy a tener que comprar una play nueva para probar los esquemas.

Estaba leyendo el codigo del onechip y encontre que puedo cambiarle la region. El onechip dice "SCEE" (Europa) que tal si lo cambio a "SCEA" (America)? Los hex de multimode que son para JAP, USA y EUR lo unico que cambia es la ultima letra de la region. Por ejemplo:

El de Europa dice : SCEE
El de USA dice: SCEA
El de JAP dice: SCEI

El resto del codigo es identico, eso es lo que me hace pensar que puedo cambiar el onechip a version USA. En este momento se me acabaron los chip asi que no lo puedo probar, si a alguien que tenga una psone americana le intereza aqui esta el codigo del onechip que modifique PERO no lo he probado.

OnechipUSA:

:100000002500FF0C0600820C0200F20AFF0FFF0F12
:100010004F084E08450863086808690870082008FA
:10002000560831082E08300830082008FF0FFF0F4F
:10003000FF0FFF0FFF0FFF0FFF0FFF0FFF0FFF0F50
:10004000FF0FFF0FFF0FFF0FFF0FFF0FFF0FFF0F40
:10005000FF0FFF0FFF0FFF0FFF0FFF0FFF0FFF0F30
:10006000FF0FFF0FFF0FFF0FFF0FFF0FFF0FFF0F20
:10007000FF0FFF0FFF0FFF0FFF0FFF0FFF0FFF0F10
:10008000030C2F00FF0C2E000008320C2A00C80CB5
:100090002B00A6076E00EB02490AEA02470A000895
:1000A000FD0C0600F90C26000008FF0C0600FF0CF2
:1000B00026000008FD0C0600F90C2600040C460A78
:1000C000FD0C0600040C2A00690C2B00FB0C4607F3
:1000D000F90C2600A6076E00EB02660AFB0C460729
:1000E000F90C26000000EA02640A00086D00040C06
:1000F00028001106880A4009120C3200040C460937
:10010000EF02850A0E06B00A4009F2027E0A8C0A46
:10011000480C4609FF0C2F000D02B1092C006C029F
:10012000090C2900960A2C030307980A60099A0A09
:100130005A090000EF029F0A0E06B00A4009E902C0
:10014000930A5A09EF02A70A0E06B00A40095A0993
:10015000EF02AD0A0E06B00A4009AD02E8028C0AB1
:100160000008E2015308430845084100640C4609B1
:10017000190C32000607CD0A640C4609500906071F
:10018000CD0A640C46095509F202BA0A500906065E
:10019000C70AFF0C06000000CB0A50091E0C2700FE
:1001A0004509E702D00AF90C2600FD0C0600070CF1
:1001B00027004509E702D90A220C3000E10A180C91
:1001C000300050090606E20AFF0C310076090606E7
:1001D000DF0AF002E60A50097100760950090606A6
:1001E000DF0AED0A140C33004509F302F40A66072E
:1001F000F70A86041D0C34004509F402FC0A660760
:10020000FF0A0000000000000000000000000000E5
:10021000EF0C06000000000000000000FF0C0600CC
:10022000B60AFF0FFF0FFF0FFF0FFF0FFF0FFF0FAC
:10023000FF0FFF0FFF0FFF0FFF0FFF0FFF0FFF0F4E
:10024000FF0FFF0FFF0FFF0FFF0FFF0FFF0FFF0F3E
:10025000FF0FFF0FFF0FFF0FFF0FFF0FFF0FFF0F2E
:10026000FF0FFF0FFF0FFF0FFF0FFF0FFF0FFF0F1E
:10027000FF0FFF0FFF0FFF0FFF0FFF0FFF0FFF0F0E
:10028000FF0FFF0FFF0FFF0FFF0FFF0FFF0FFF0FFE
:10029000FF0FFF0FFF0FFF0FFF0FFF0FFF0FFF0FEE
:1002A000FF0FFF0FFF0FFF0FFF0FFF0FFF0FFF0FDE
:1002B000FF0FFF0FFF0FFF0FFF0FFF0FFF0FFF0FCE
:1002C000FF0FFF0FFF0FFF0FFF0FFF0FFF0FFF0FBE
:1002D000FF0FFF0FFF0FFF0FFF0FFF0FFF0FFF0FAE
:1002E000FF0FFF0FFF0FFF0FFF0FFF0FFF0FFF0F9E
:1002F000FF0FFF0FFF0FFF0FFF0FFF0FFF0FFF0F8E
:10030000FF0FFF0FFF0FFF0FFF0FFF0FFF0FFF0F7D
:10031000FF0FFF0FFF0FFF0FFF0FFF0FFF0FFF0F6D
:10032000FF0FFF0FFF0FFF0FFF0FFF0FFF0FFF0F5D
:10033000FF0FFF0FFF0FFF0FFF0FFF0FFF0FFF0F4D
:10034000FF0FFF0FFF0FFF0FFF0FFF0FFF0FFF0F3D
:10035000FF0FFF0FFF0FFF0FFF0FFF0FFF0FFF0F2D
:10036000FF0FFF0FFF0FFF0FFF0FFF0FFF0FFF0F1D
:10037000FF0FFF0FFF0FFF0FFF0FFF0FFF0FFF0F0D
:10038000FF0FFF0FFF0FFF0FFF0FFF0FFF0FFF0FFD
:10039000FF0FFF0FFF0FFF0FFF0FFF0FFF0FFF0FED
:1003A000FF0FFF0FFF0FFF0FFF0FFF0FFF0FFF0FDD
:1003B000FF0FFF0FFF0FFF0FFF0FFF0FFF0FFF0FCD
:1003C000FF0FFF0FFF0FFF0FFF0FFF0FFF0FFF0FBD
:1003D000FF0FFF0FFF0FFF0FFF0FFF0FFF0FFF0FAD
:1003E000FF0FFF0FFF0FFF0FFF0FFF0FFF0FFF0F9D
:1003F000FF0FFF0FFF0FFF0FFF0FFF0FFF0FFF0F8D
:080400000F000F000F000F00B8
:021FFE00EA3FB8
:00000001FF

Encontre este codigo en el web. Es un "7 cables" y dice que si se deja la psx abierta al arrancar por 5 segundos el chip se desactiva. Para volverlo a activar se arranca normal. No he visto este codigo antes. Alguien lo ha visto antes dice modchip ver 5.6.1 (No creo que sea para psone) Pero tiene todoas regiones en el codigo.

Este es:
:100000002500000B240CFF0FFF0FFF0FFF0FFF0F4A
:10001000FF0FFF0FFF0FFF0F3000F0067002000808
:1000200020084D084F08440843084808490850086C
:100030002C082008760835082E0836082E083108C6
:10004000200820084308530852082F085208450882
:1000500049082008310839083908390830083308B8
:06006000320837082008F9
:10008000320C2A00A50C2B000400A6070F05EB027A
:10009000440A06072F054C0A4D0A4E0AEA02420A94
:1000A0004F08010C2700480C4109040C28000D02E0
:1000B00077092C006C02080C2900FB0C0600040CCC
:1000C00041092C03F90C26000306FB0C0307F90C6D
:1000D0000600040C4109E902610AF90C0600080C4B
:1000E0004109AD02E802570AE702530A4308E20158
:1000F0005308430845084108530843084508450884
:080100005308430845084908B3
:10020000FF0C060083074E0B820C02006F000209F0
:10021000060C90002E0040090607160B640C270000
:100220002F061B0B4009E702100B4E0B780C270022
:100230004009E702180B40092604FD0C0600100CCB
:1002400027004009E702210B4604F90C060040098B
:100250000606440B060C27004009E7022C0B0E0C87
:10026000410906063F0B6D000F063F0B51090F06B3
:100270003F0B51090F063F0B5109EE02310BEF0CFA
:10028000060040090607410B40090606440B100210
:0E0290002E006F00F90C06004009310B4E0BDA
:021FFE00FE0FD4
:00000001FF

dano al final parece ser que no separe bien las patas,no pude asi qeu le di la psone al chaval,sela llevo la encendio y sele quedaba atrancada en lo de sony.me la trajo y como no estab muy manipulada pues al lleve ala tienda.
todavia me tengo que pasar aver si me dan otra,espero que si de todas formas es una suerte qeu despues de encenderla no se alla quemado.

si os sale en blanco y negro teneis que hacer algo del colormod o lago asi, pero si solo es en el principio (el logo) a mi por lo menos me da igual

D@no, pero a ti te sale tambien en blanco y negro el logo?

en una, y le hice el colormod o no se q pollada y rulo

como le ha ido mejor.
Yo he instalado muchiisimas y me va perfecta, (hex de toda la vida y la foto en la q tiene el puente). Pero estoy cabreado xq a una se le ha jodio el mando (no funciona) y me extraña. Alguien le ha pasado algo similar?
Salu2

pues nada ke le he puesto el pic12c508A con el onechip.hex y siguiendo el esquema para este ke ahi unos post mas atras y no funiconaba, luego le he quitado el chip, PERO SIGUE SIN FUNCIONAR NO LEE NADA de lo ke le pongo, el lector no arranca siempre y cuando lo hace va a toda hostia y no dios ke lo pare.
Si le ha pasado a alguien por favor hecharme un cable estoy apurado ya que es de un amigo ke me pido por favor que se lo hiciera grrrrrrrr no queria hacerlo pero como soy gilipollas al final accedi. Las soldaduras perfectas ha si es que no creo ke sea por esto bufffffff no tengo ni idea de porke hace esto, le he puesto el lector de la mia pero tampoco.

se le jodio el chip q controla el cd.
No tiene reparación, lo siento.
Salu2

BUENO depues de medir varias veces con el ociloscopio y chequear la velocidad de los accesos entre punto y punto e visto que hay una serie de ventajas con este nuevo punto alternativo de scex(6) .

1/Mas facil instalacion y menos posibilidad de que se levanten las piezas.
2/total estabilidad a la hora del cambio de velocidad en el lente lo que hace un mayor rendimiento en su totalidad.

3/porsupuesto la lectura mas suave y el cambio en la variacion de la señal entre el original y la copia es minimo.

espero que les sirva de algo aqui les dejo en nuevo esquema mejorado y absolutamente compatible con la hex antigua de 4 lineas
psone punto alternativo 2

perdona me olvide de subir aqui tienes la foto y el resto de puntos con el diagrama inicial

Buenas a todos, solamente decir que acabo de montar dos maquinas, y el esquema de D@no es perfecto para este modelo,
usando el mismo Hex que el de el modelo anterior, el de el onechip.

Saludos a todos y a tenerlo bonito.

el punto esta bien, no solo porque no sueldes en componentes de alrededor, sino porque no se suelda al lado del chip de 208 patillas, que si cae estaño muerte.
Eso si, hay que cuidarse mas de no poner cable de excesiva longitud, pero esta bien.

Ese punto en el esquema de jimbo es para el esquema con el puente (para9002.hex) o el otro? Funciona con NTSC USA???

en teoria vale para todos, porque scee "en teoria es comun"
digo en teoria, poque en la v2 hay dos puntos diferentes. esperate a que responda el, o sueldalo en su sitio.
El esquema vale para usa, siempre que uses un codigo para consolas usa, que tenga scea en vez de scee

O sea que puedo editar el psone.hex y cambiarlo a scea como pensaba?

si, lo puedes cambiar y va, probado en scei

Perfecto!!! Gracias D@no, tenia esa teoria en mente hace tiempo y no me habia atrevido a hacerlo ya que no nadie me lo habia confirmado. Creo que hay un mensaje en este mismo hilo donde puse el psone.hex cambiado a scea, voy a verificar. Gracias D@no!!!

Esta en la pagina 13 de este hilo...

a mi me funciona ok con las dos versiones
adjunto esquemas y fichero hex

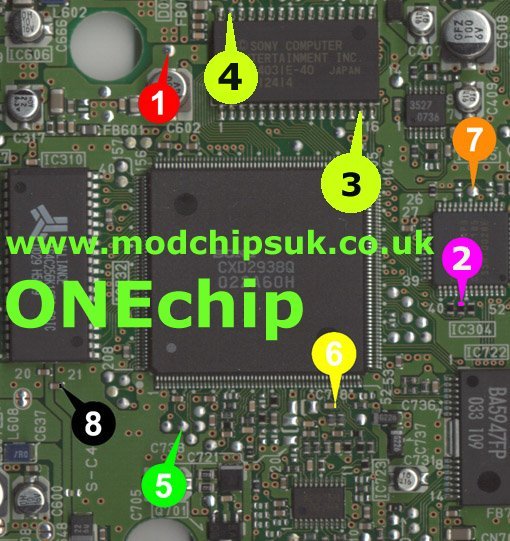

esquema para la psone version 1 con el onechip.hex

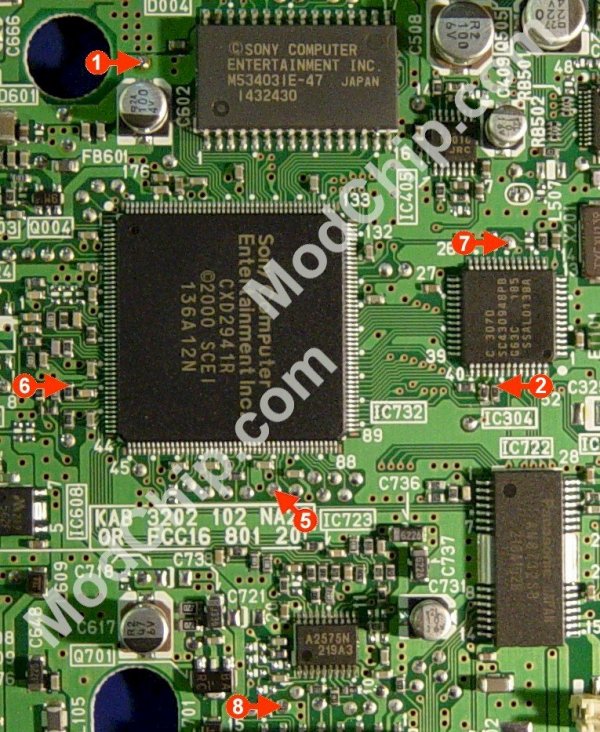

esquema para la psone version 2 con el onechip.hex
