Conectar típica tira led a la placa base

Responder
Hola a todos!
Probablemente voy a preguntar algo muy tonto y básico, pero es que voy perdido con esto y prefiero preguntar antes que quemar nada (nunca he entendido nada de voltajes, input, outputs y todo eso...).

Veréis, tengo un rollo de tira led de 5 metros de estas típicas de amazon pensadas para decorar el cuarto. Para usarla tengo que conectar los pines de la tira led a una especie de controladora donde trae los infrarrojos para el mando (y el bluetooth/wifi para el movil) y esta controladora se conecta a una especie de transformador que va a un enchufe.

La tengo en un cajón sin darle ningún uso desde hace tiempo, y acabo de caer que puede venirme bien para ponerla detrás del monitor y así iluminar un poco la zona, que es bastante oscura y yo creo que mis ojos lo agradeceran, ya que se nota bastante la diferencia de luz entre la que emite el monitor y la que hay detrás de él (porque la iluminación de mi cuarto no es demasiado buena... tengo pensado comprarme una barra de estas de luz también para encima del monitor).
Podría enchufarla directamente a la controladora y esta a una regleta. Pero me parece un coñazo tener que coger el mando/movil y cada vez que me siente en el ordenador a trabajar activarlo y después acordarme de apagarlo... Entonces he pensado que igual puedo conectar la tira directamente a mi placa base pero no sé si va a ser compatible, por eso pregunto.

La tira led que tengo es la que adjunto a continuación, tiene 4 pines (aunque en realidad son 4 hembras a la que se le conecta ese adaptador macho-macho):
https://ibb.co/4WvW1NF

y por si fuese importante, porque no tengo ni idea, se conecta a este controladora, y la controladora al siguiente transformador:
https://ibb.co/GxNr7w2


Bueno, y las conexiones con las que cuenta mi placa para iluminación son las siguiente:
https://ibb.co/rGKSb7N


He visto este cable en aliexpress para llegar de la placa al monitor (lo sacaré a través de un slot pci de la caja) pero es que ya no sé si tengo que comprarlo con 3 o 4 hembras. Ya que veo que la placa en realidad tiene 3 pines.

Gracias por la ayuda!
@Quintuplequintuple

A la placa base ni se te ocurra! (ya que suelen estar limitadas a 10w osea menos de 2A en 5v o 0,8A en 12v
(lo suyo seria medir los consumos para estar dentro de los margenes de consumo o alimentacion de la psu directo.

-> ya hay algunos que han quemado algo por dentro al conectar los ventiladores delta de 5A (osea de 60W) para los rig de minar. (ya que estos se alimentan con un hud pwm expecifico)

_____
La forma correcta de hacerlo seria con un rele de coche si quieres o a las brabas sin rele pero desde la fuente de alimentacion por un molex de alimentacion

___
En uso del rele de coche los pines a usar
Pin 30 cable positivo del transformador de las luces al rele.
pin 87 salida del rele al positivo de la tira
Negativo del transformador directo a la tira led

pin 86 del molex cable amarillo
pin 85 del molex cable negro.
Joder estaba convencido que al estar todo dispuesto para llegar y enchufar, y que además tenía relación (coñe, esos pines de la placa están puestos supuestamente para iluminación), iba a ser llegar, enchufar y triunfar; pero algo me decía que por temas de voltajes/alimentación o algo relacionado con esto (perdón pero nunca he entendido el tema de los amperios, voltios y vatios…) era mejor preguntar primero.
¡Menos mal que me lo has dicho!

Siendo sincero, no he entendido nada de lo que me has dicho, pero vamos, porque me cago encima con estas cosas.
¿Meterlo directo al molex en la fuente puede pasar algo sin hacer mediciones? Es una corsair rm, en teoría son buenas así que espero que como máximo no funcionara y ya o qué?
Me sabes decir si hay algún tipo de cable que pueda buscar en aliexpress o símilar que me funcione para lo que quiero? Quizás un macho/hembra de 4 pines a molex directo?
Edito: he visto algo así:

https://es.aliexpress.com/item/32318332 ... 1223f7e99e

Al que pensaría conectarle el cable que he puesto en la entrada anterior de dos metros, funcionaría?

Aunque de esta forma no me imagino qué color sacará. No habrá forma de controlarlo con el molex, no? (Yo quiero que los leds iluminen en blanco).



Porque alguna controladora que me pueda regular el voltaje (rollo transformador, de nuevo desconozco si es estas son las palabras que debo usar) para conectar a la placa, y le conecto a esta un cable largo que vaya a la tira led?


Gracias por la ayuda! Menos mal que me lo has dicho

Edito2: igual es más sencillo que me compre una tira led de 5v y el cable para conectarlo a la placa o qué?
@Quintuplequintuple

Déjate de decir cosas raras. La tira no va al PC si no quieres estropicio y ya. No entiendo qué trabajo conlleva encenderla y apagarla directamente, pero si tanto significa hazlo a través de la aplicación. Desconozco que modelo es, si dices que tiene Wi-Fi igual la aplicación es compatible con Alexa/G Home y puedes hacerlo por voz. [beer]
Tendrías que hacer algo de moding

Si o si necesitas el hud para poder cambiar los colores....

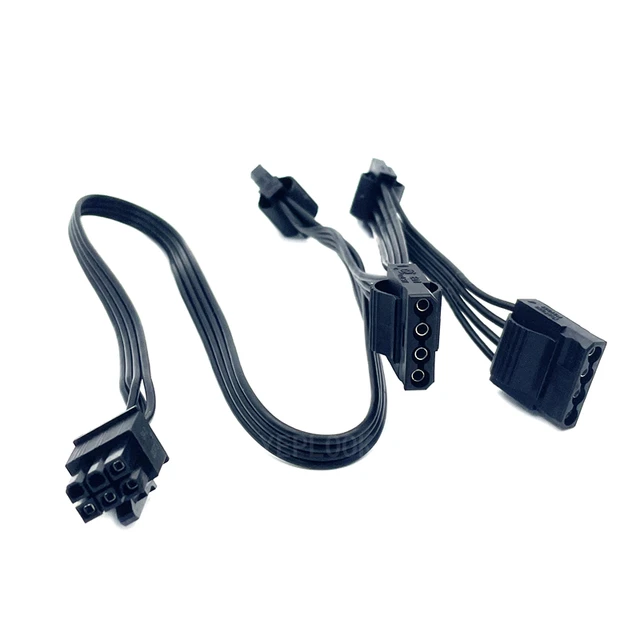

Puedes librarte de usar ese transformador de 72w si lo alimentas desde los cables molex de la fuente

Imagen

Imagen


Este no lo uses (el sata de alimentación es mas cómodo de usar/conectar pero soporta menos intensidad
Imagen

___

Como decía necesitas si o si el hud blanco para cambiar los colores o darle corriente al color que deseas.

Como puedes ver en la tira tienes +12 (positivo común y luego el negativo se lo das al color que deseas o a los 3 para sacar el blanco.

[ pero dan un color blanco mas puro las tiras que solo son leds blancos].

--> a modo de comodidad seria

[Opcion A]

1º usar la salida molex de tu psu meditante uno de los cables molex.

2º Cortar el cable molex de la segunda foto y conectarle un hembra pero necesitas saber el tamaño
https://es.aliexpress.com/item/4000756535941.html
De esta forma al encender el pc, la salida molex alimenta el hud blanco y por defecto se encendera en blanco salvo que tenga memoria y se quede con el color que lo dejaste.

[Opcion B]

Mas segura

Usar el rele que mencione.
https://es.aliexpress.com/item/1005002631257012.html
En este caso el transformador estara siempre en marcha, pero el paso de la corriente del transformador al hud que alimenta la tira rgb lo decie la fuente de alimentación

(circuito de fuerza Enchufe) > Transformador > Rele > hud led > tira rgb
Pin 30 cable positivo del transformador de las luces al rele.
pin 87 salida del rele al positivo del hud de la tira

(Circuito de control/maniobra)
pin 86 del molex cable amarillo
pin 85 del molex cable negro.

--> una vez que el pc es encendido este activa el rele para dar paso a la corriente del transformador negro de 72w al hud rgb
lerelerele escribió:@Quintuplequintuple

Déjate de decir cosas raras. La tira no va al PC si no quieres estropicio y ya. No entiendo qué trabajo conlleva encenderla y apagarla directamente, pero si tanto significa hazlo a través de la aplicación. Desconozco que modelo es, si dices que tiene Wi-Fi igual la aplicación es compatible con Alexa/G Home y puedes hacerlo por voz. [beer]

Igual tienes razón, y sabiendo mi nivel y habilidad en este tema igual es mejor ir directamente a esta opción jajaja. Aunque de momento prefiero buscar otra solución, porque de verdad que me parece mejor opción tenerla conectada al ordenador y que se apague y encienda cuando lo haga éste. Porque además no tengo alexa ni asistente de google, y en realidad la tira es solo compatible con bluetooth, que lo estuve mirando anoche.

Muchas gracias por tu tiempo y explicación @uchi23a . Me dices que es una opción más segura la B, sin embargo creo que siendo conocedor de mis habilidades me convence más la A.
De todos modos vuelvo a preguntaros, porque creo que va a ser lo mejor al final. ¿Y si me compro una nueva tira de 5V 3 pines mejor, y me olvido de esta otra? No sé si por el hecho de ser de 5V, todas son compatibles con todas las placas que tienen para esta salida, pero mi placa tiene tres conexiones para lo que creo que son este tipo de tiras:
https://ibb.co/mcdHP4z
Las que he visto son de 60 led por metro en formato de 2 metros:
https://es.aliexpress.com/item/10050064 ... escription

y para llegar desde la placa al monitor, dos cables de 1 metro (no encuentro un cable de 2 metros directamente) de 3 pines a 3 pines:
https://es.aliexpress.com/item/10050064 ... ry_from%3A


¿Cómo lo veis? De este modo creo que podría controlar por software los leds y me ahorro cables (del transformador, enchufarlo a la regleta...) y el tener que estar encendiendo y apagando con el mando.
Gracias!
Esta si es mas razonable.

La otra son 5m (que se pueden cortar para la distancia que necesiten siempre que estén dentro de los consumos.
(Sin cortar ya serían cerca de 60w

La otra que ha puesto se supone que están dentro de los márgenes de consumo al medir hasta 40cm, mientras no pases de 10w en la toma. También cuidado con los tirones que te le puedes arrancar un pin del conector a-rgb de la placa base
uchi23a escribió:Esta si es mas razonable.

La otra son 5m (que se pueden cortar para la distancia que necesiten siempre que estén dentro de los consumos.
(Sin cortar ya serían cerca de 60w

La otra que ha puesto se supone que están dentro de los márgenes de consumo al medir hasta 40cm, mientras no pases de 10w en la toma. También cuidado con los tirones que te le puedes arrancar un pin del conector a-rgb de la placa base


No pero mi idea es coger la tira de 2 metros (con densidad de 60 leds)
@Quintuplequintuple

Demasiada complicación para lo que valen.

Yo compre estas por 7€ en aliexpress (la que vienen dos tiras) puse una tira arriba de la ventana acrilica y otra en la parte de abajo.

6,56€ | Tira de luces LED WS2812b RGB para PC ASUS AURA SYNC / MSI Mystic Light Sync / GIGABYTE RGB Fusion 2,0 (5V 3 Pin direccionable LED headers)
https://a.aliexpress.com/_mOjgRkU

Son compatibles con Asus Aura, msi mystic y gigabyte rgb, lo conecte a la placa y desde el programa puedes hacer lo que quieras. No tienes que hacer nada mas.

El programa tiene diseños programados pero yo he creado unos pocos. Uno como si fuera la luz del coche fantastico en rojo que va de un lado a otro y otra como una estrella fugaz que le sigue la estela de luz. Es muy facil e intuitivo.

Sino también tienes que se ilumine segun lo que se.ve en pantalla, segun la musica, si la cpu se va calentando se va poniendo rojo pasando por el naranja y si esta muy frio verde, etc... Tiene un monton de opciones.

Por 7€ me olvido de hacer conexiones raras. Mi placa tiene dos conexiones Aura. Si no tienes esas conexiones ni las de msi ni gigabyte puedes conectarlas a un pin normal de electricidad pero evidentemente pierdes algunas funciones.

En amazon tambien las tienes pero son algo mas caras.

Por lo que vale no merece la pena estar trasteando con soldaduras, comprar empalmes y demas, te lsale mas caro el apaño que lo que valen unas compatibles (6-7€).

Y la tira larga que tienes sin usar pues la pones detras del escritorio o del monitor para dar ambiente y la enciendes y apagas con el mando que tampoco cuesta tanto.
@SECHI
Y con la tira de 2 metros del link que he puesto podría conectarlo a esas conexiones aura sin problema, no?
Que guay lo que comentas de los efectos, aunque yo a priori solo lo quiero para que ilumine de blanco amarillento (un blanco que sea algo cálido) detrás del monitor para que la pared se vea con más luz y no note tanta diferencia en los ojos con respecto al monitor.
Quintuplequintuple escribió:@SECHI
Y con la tira de 2 metros del link que he puesto podría conectarlo a esas conexiones aura sin problema, no?
Que guay lo que comentas de los efectos, aunque yo a priori solo lo quiero para que ilumine de blanco amarillento (un blanco que sea algo cálido) detrás del monitor para que la pared se vea con más luz y no note tanta diferencia en los ojos con respecto al monitor.


Como te han dicho, tu tira led no la conectes a la placa, como mucho a la fuente haciendo algun empalme para molex, pero tampoco es aconsejable.

Por 7€ no me la jugaba. Usa tu tira led para iluminar la pared o lo que quieras y si quieres algo conectado a la placa compra algo que este diseñado para eso. No te la juegues por 7 miseroa euros.
@Quintuplequintuple

Eso ya es otra cosa, (yo soy anti-rgb... me parece una mariconada pero me a tocado hacer moding para el montaje de algunos pc`s para otras personas...


Para eso use esto. (no te hace falta al tener un transformador mejor)

https://es.aliexpress.com/item/1005007218959811.html

Para regularlo esto (lo venden con mando adistancia pero pasasaba de un cacharro mas)
https://es.aliexpress.com/item/1005006926137303.html

-> con un toque lo apagas/enciendes y si mantienes pusado sube o baja la intensidad de la luz

Para los leds monte esto
https://es.aliexpress.com/item/4000895728269.html

https://es.aliexpress.com/item/1000008961561.html

-> Pero supongo que si no se tiene soldador....

https://es.aliexpress.com/item/1005003135187033.html

-> conector
https://es.aliexpress.com/item/1005005601554292.html
SECHI escribió:
Quintuplequintuple escribió:@SECHI
Y con la tira de 2 metros del link que he puesto podría conectarlo a esas conexiones aura sin problema, no?
Que guay lo que comentas de los efectos, aunque yo a priori solo lo quiero para que ilumine de blanco amarillento (un blanco que sea algo cálido) detrás del monitor para que la pared se vea con más luz y no note tanta diferencia en los ojos con respecto al monitor.


Como te han dicho, tu tira led no la conectes a la placa, como mucho a la fuente haciendo algun empalme para molex, pero tampoco es aconsejable.

Por 7€ no me la jugaba. Usa tu tira led para iluminar la pared o lo que quieras y si quieres algo conectado a la placa compra algo que este diseñado para eso. No te la juegues por 7 miseroa euros.


Sí sí, esa tira de 12V ya he entendido que si quiero utilizarla en la placa van a ser muchas complicaciones y que no merece la pena.
Me refería a esta otra, la cual compraría de 2 metros y 60 leds/metro:
https://es.aliexpress.com/item/10050064 ... escription
@Quintuplequintuple

Esa en concreto no la he probado pero es muy parecida a la que tengo yo y es compatible con los sistemas de iluminación de asus, msi y gigabyte.

No seran demasiados metros para dentro de la caja?. Yo tengo 2 tiras de 50cm cada una y ya me sobraba.
En placas base como la tuya como ya se ha comentado los headers son de 5V, pero en placas más viejas que los headers son de 12V si aguantan el amperaje no me parece una locura lo que quieres hacer.

Otra opción, comprobando que el orden de los pines coincida y con un adaptador hembra-hembra, sin soldar:
https://a.aliexpress.com/_EwrBzSH

Usando un conector molex como ese tienes amperios de sobra.

Saludos
@SECHI no no, yo lo que quiero es sacar la tira a través de una ranura para las tarjetas de expansión y pegarla detrás del monitor para que me ilumine el fondo de la pared, ya que en mi cuarto la iluminación es muy mala y el contraste del fondo con la luz que emite el monitor es bastante y yo creo que mi vista lo agradecerá (además pretendo comprarme una barra de luz de las que se ponen encima del monitor para iluminar el escritorio. Estoy planteando la xiaomi light bar)
@Quintuplequintuple

Vale, que te había entendido mal. En ese caso pues los metros que tú veas.

Si te mola lo de editar y crear patrones de luz esta muy bien y facil e intuitivo. Yo con el programa de asus hice mis cositas rápidamente.

Ya nos contarás qué tal ha quedado y si quieres pon alguna foto o video [beer]
@Quintuplequintuple pues hombre, cada uno tiene sus gustos y manías, pero si es solo para tener una iluminación indirecta yo no pondría efectos ni nada, además que cada vez que tengas que mover el equipo por mantenimiento, limpieza, etc... será mejor no tener por ahí las tiras de leds y tal, pero repito, cada uno es cada uno y tenemos unos gustos y manías distintas... [beer]

Saludos.
