conectores RJ45 para cable UTP cat 6

Trabajo en el sector de la seguridad instalando camaras y todavia no he visto/empleado esas piezas que salen en las fotos. Lo unico que he usado es el conector. Pon RJ45 en Youtube y te vendran muestras muy buenas sobre como hacer un conector. Por supuesto, necesitas una crimpadora, fundamental.

hasta dionde yo se. el codigo de colores de cat.6 es el mismo que el de cat.5. lo unico que cambia es la "forma" del cable y los conectores. que viene los pares trenzados y separados unos de otros por una "+" de plastico
(cada par va en uno de los vertices del "+")

la forma de crimparlo es lo mismo que en cat.5



la pieza azul nidea de para que es

Yo he montado conectores similares para Cat5. La pieza alargada es una guía para facilitar la colocación en orden correcto de los cables, aunque la otra pieza no la había visto me imagino que se colocará tras esta para recojer los cables. Si te fijas el hueco en el conector es mucho mayor para que quepa la guía, lo pones y lo crimpas, debería quedar todo sujeto.

La pieza azul es una guia de los cables para cuando los metas dentro del rj45 no se muevan asi de facil.
La configuracion de cat 5 y cat 6 es la misma.La diferencia que el cat 6 los aislantes y el trenzado es para que alla menos interferencias(mas calidad en los aislantes).
Espero averte ayudado

gracias por la ayuda aportada, pero me parece que os habeis quedado en el mismo sitio que yo. Me explico:

Conector UTP Cat.6 RJ45-Macho (1 Nivel) (100-Pack)

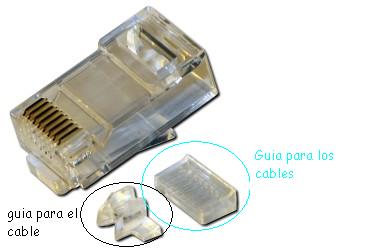

Conector RJ45 Macho Cat.6 que se utiliza para crimpar en los extremos del cable par trenzado. Desmontado se compone de 3 piezas: la parte externa, el guía pares interno (divisor Horizontal de 1 nivel) y el guía cables interno que los ordena perfectamente según las especificatines de Cat.6. Además el paquete incluye 2 unidades de la referencia #RD50 que le será de gran ayuda para dar un acabado perfecto a los conectores crimpados. También es posible adquirir fundas específicas para este conector de diferentes colores (Referencias #RP6x). Paquete de 100 unidades.

He deducido que la pieza azul es la que te ayuda a que todos los cables se corten exactamente a medida para evitar que unos sean más largos que otros. por ello que permita que el cable pase a través de ella, como muestro en esta foto:

http://sai3000.com/images/RD53-2.JPGhtt ... RD53-3.JPG
http://img512.imageshack.us/img512/9492/43892198.jpg

Si os dais cuenta en la pieza transparente que también sirve de guia, no se nos permite sacar los cables fuera de ella. Sino que se quedan preparados ya para crimpar.

http://img295.imageshack.us/img295/5946/30373312.jpg

Bien, continuemos. He pintado un pequeño borde sobresaliente de la guia transparente de negro, para que lo podais ver mejor. Ya que sólo podremos intruducirla al conector con el borde que yo he pintado hacia arriba.

http://img200.imageshack.us/img200/715/ ... /3cruz.jpg

Aquí el cable montado. pero me falta una pieza insignificante que me está comiendo la cabeza. Aquí las fotos.

http://img130.imageshack.us/img130/6324 ... 66247.jpg/

Normalmente trabajo con cable UTP categoría 5e, pero me he decido a probar la tecnología gigalan. Haber si entre todos podemos ver como funka esto. De todas formas ya le he mandado un mail al distribuidor.

Un saludo y... a ver quién es el primero que resuelve este rompecabezas... a quién lo resuelva le regalaré una piruleta de fresa...

Saludos a tod@s.
____________________________________________________________________________________________________________

Ultima hora:

La pieza azul sirve de guia para cortar los cables.
La pieza transparente de 8 bocas, sirve para colocar los 4 pares trenzados y meterlos como toda la vida se ha hecho.
Y, final mente la pieza con forma de "H" transparente, es para mantener los cables separados en el conector. Es decir hace las veces de la goma que lleba el cable dentro.
Eso es todo, gracias por su ayuda.

sismick5 escribió:Normalmente trabajo con cable UTP categoría 5e, pero me he decido a probar la tecnología gigalan. Haber si entre todos podemos ver como funka esto.

Esos conectores con guía no tienen nada que ver con Cat6, se supone que facilitan el montaje del cable (y ya puedes ver que no es así), nada más.

De hecho, por lo que veo en las fotos tu cable no es UTP, sino FTP, si de verdad quisieras unos conectores óptimos para ese cableado deberían tener un recubrimiento metálico que haga de escudo electromagnético, y que este haga contacto con el recubrimiento que lleva el cable.

Yo tiraría esos conectores a tomar por culo y compraría unos buenos conectores shielded como estos:

Efectivamente, el cable que utilizaba en las imágenes no es UTP, es FTP cat 5e, el primero que tenía a mano para poner el ejemplo. En cuanto a los conectores a diferencia del que tu propones el que yo expongo es el Conector UTP Cat.6 RJ45-Macho (2 Niveles) y el que tú propones es el Conector FTP Cat.6 RJ45-Macho (1 Nivel).

Claro que es mejor, pero vale el doble y para hacer unas pruebas, pues como que no estamos para tirar el dinero .

yo he comprado conectores utp cat 6 y tan sólo me venían dos piezas. La forma de montarlo es casi igual que el cat 5, lo único que ahora antes de meter todos los cables dentro del conector tienes que pasarlos por la pieza esta pequeña que tiene 8 agujeros fijándote que la parte que tiene los cortes es la que va a hacer contacto con el conector.
Tienes que tener en cuenta que los cables los deberías de cortar apurando la pequeña guía de plástico de forma que esta quede en la punta del conector.
Al principio jode un poco, pero cuando te acostumbras vas igual de rápido que con los conectores de cat 5.

juancava escribió:yo he comprado conectores utp cat 6 y tan sólo me venían dos piezas. La forma de montarlo es casi igual que el cat 5, lo único que ahora antes de meter todos los cables dentro del conector tienes que pasarlos por la pieza esta pequeña que tiene 8 agujeros fijándote que la parte que tiene los cortes es la que va a hacer contacto con el conector.
Tienes que tener en cuenta que los cables los deberías de cortar apurando la pequeña guía de plástico de forma que esta quede en la punta del conector.
Al principio jode un poco, pero cuando te acostumbras vas igual de rápido que con los conectores de cat 5.

En algunos como es mi caso, y como muestro en en las imágenes, viene una tercera pieza. Se denomina "divisor en H", y sirve para mantener separados los pares dentro del conector como si del interior del mismo cable se tratara. Visto lo visto haré un video para mostraros como es.

Saludos
