Voy hacer un pequeño reportaje de placas base bastante raras que me he llegado encontrar. El post ha cambiado de trayectoria, ya no solamente va dedicadas a placas base, si no a ordenadores y componentes.
La primera del puesto:
AX3SP Pro Che Che Edition,
Más info de la placa:
http://global.aopen.com/products_detail.aspx?auno=377Esta placa tiene un diseño muy loco y psicodelico. y como curiosidad, esta placa solo se distribuyo en Asia.
Segundo puesto:
AOpen AX4B-533,
Más info:
http://global.aopen.com/products_detail.aspx?auno=53Una placa base perfecta para los amantes del sonido con amplificador de válvula de vacío, fabricado en Rusia.
Tercer puesto:
MSI 845 PRO,
Mas info:
http://www.msi.com/product/mb/845_Pro.h ... o-overview¿Que tiene de raro? Si miras bien es una placa de socket 423 con chipset 845, con memorias SDRAM. Una auténtica rareza con chipset Intel. En su momento Intel obligaba a los fabricantes a equipar con chipset 850 a los socket 423 por un acuerdo con Rambus, para usar las memorias RIMM. y tiene una característica bastante curiosa, es que al lado del puerto de impresora tiene 4 leds que indica si hay un fallo.
Cuarto puesto:
Asus A7V:
Más info:
ftp://ftp.abcdata.com.pl/asus/a7v/a7v-104.pdfLo raro que tiene, es que tiene la fase eléctrica en una placa impresa aparte, un detalle bastante curioso por parte de Asus.
Quinto Puesto:

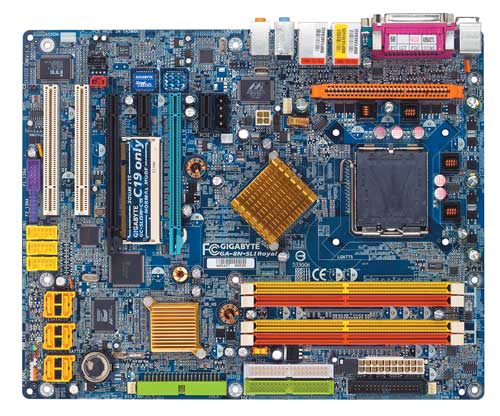

Gigabyte GA-8N-SLI Royal,
Esa placa lo extraño que tiene es que puedes ampliar la fase eléctrica medianamente por una tarjeta especifica de Gigabyte.
Sexto Puesto:
GA-8I865PE775-G-RH,
Más info:
http://www.gigabyte.com/products/produc ... id=2508#ov¿Que es lo raro de todo? Es que tiene un chipset 865pe con socket LGA775, y soporta core 2 duo, un tanto extraño, además tiene puerto AGP, con 4 slots de memoria, en dual DDR400.
Séptimo puesto:
ASRock P4 Combo,
Más info:
http://www.asrock.com/mb/Intel/P4%20Combo/Lo curioso de esta placa, es que lleva 2 sockets, el 478 y socket LGA775, si tienes un procesador viejo lo podrás usar, y cuando te aburras puedes cambiarlo a uno del socket LGA775. (solo soporta la gama Pentium 4)
Octavo puesto:
ECS PF88 Extreme Hybrid,
Más info:
http://www.ecs.com.tw/ECSWebSite/Produc ... 24&LanID=0Esta placa es muy rara, esta hecha para la gente que no se decide por Intel o AMD
![[qmparto]](/images/smilies/net_quemeparto.gif "Que me parto!")
.
Noveno puesto:
Placa de fabricación china, Socket 478 DDR3 Chipset G41,
No hay datos sobre ella, ya que es china y a saber quien las fabrica.
Memorias DDR3 con socket 478... A quien se le habrá ocurrido este engendro
.
Décimo puesto:
ADEK MS-98A9,
Más info:
http://www.adek.com/PDF/MS-98A9.pdfLo extraño de todo, es que es una placa que soporta Ivy-bridge de socket 1155 con puerto ISA.
Puesto número 11:
Intel timna:
No es una placa base propiamente dicho, es una plataforma de Intel, pero la placa base y CPU es muy rara.
¿Que hay de raro? Si lográis ver, antes del DIMM hay un disipador de color naranja, ese chip no es un puente norte, ¡es un traductor de protocolo de RIMM A SDRAM! ¿Donde esta el puente Norte? Aquí esta la gracia.
¿Quien invento el término APU, y controlador de memoria integrado? Mucha gente cree que fue AMD,pero ¡ERROR! ¿A que viene todo esto? Pues Intel Timna lleva la GPU integrada, y el controlador de memoria integrado en su CPU. En principio iba ir destinado para ordenadores de bajo presupuesto, a si se ahorraban componentes, pero tenía un problema, usaba el protocolo rambus (por el acuerdo que tenía Intel y Rambus), pero al ser tan caro el equipo de Israel (por eso el Timna es reconocido como Banias) creó el traductor de protocolo, y a si evitar usar memorias Rambus, y usar SDR RAM que son más baratas.
Esta CPU fue producida en cuenta gotas para desarrolladores entre el año 1999 al 2000, y la cpu fue cancelada en el 29 de septiembre del 2000, ya que el traductor de protocolo de memoria fallaba, el equipo de Israel intento crear el traductor de protocolo de 0, pero los problemas seguían, y Intel cancelo la producción. ¡el que posea uno, tiene una joya!
Todo un fuera de serie jeje.Después del fail de Timna porque a Intel no le gusto la idea y les dijeron que dejaran el proyecto, para que el equipo no quedara parado propusieron la idea de hacer procesadores de bajo consumo para el sector embedido y portátiles, cuando se le dio luz verde el equipo de Israel se centro en desarrollar una mejora de la arquitectura P6 de bajo consumo, y cogieron parte de Timna y Tualatin y lo rehicieron matando la idea del MCH integrado, y nació Banias, dedicado para portátiles debido a que los Pentium 4M consumian una gran cantidad de energía, y desarrollaron el chip pensado para ordenadores de bajo consumo, y para la plataforma Centrino se uso un chipset modificado (más bien es un hibrido del 865 y 845) se uso 845 para la parte de interconexión de buses y concentrador de memoria, y luego para la IGPU se uso del 865G, a si nació el chipset Montara (855), uso el ICH 4 junto con la famosa tarjeta wifi intel pro, luego al cabo de poco tiempo nació alviso (915) con el ICH 6 que era una versión modificada del 915 de escritorio a si eliminando las carencias del 855 (el ICH4 no llevaba soporte sata, ni ddr2, ni bus HDAUDIO, y el MCH no tenía soporte dual chanel, ni soportaba más de 400 MHz de bus QDR).
Aquí el socket 370S y la diferencia al socket 370 normal:
Como veis, el socket del Timna tiene el pin cambiado en la izquierda arriba, y fue movido a la izquierda abajo. A si que no se puede poner el Timna en un socket 370 normal xD.
Aquí el diagrama del Timna
Dentro del die:
y una captura de cpu-z.
Fotos, y captura de cpu sacadas de cpuworld forum:
http://www.cpu-world.com/forum/viewtopic.php?t=11663Puesto 12:Intel Dot Station (o también cariñosamente conocido como "Paquito") Este fue sugerido por nuestro compañero
@GhOsHe y este ordenador raro se me paso por alto, y es bastante curioso este Ordenador all in one.
Este ordenador fue introducido allá en el año 2002 por Intel, fue creado como terminal de internet, para poder usarlo necesitabas estar registrado en AoL, te daban una contraseña y nombre de usuario para usar el Paquito, y con el podías hacer tareas basicas, navegar por Internet, correos electrónicos, llamadas VoIP, etc.. Lo básico.
Lo curioso es que tenía un teclado con touchpad incorporado, y lo más extraño... ¡Un teléfono en la parte superior!. Y la BIOS venía capada para que no se le pudiera instalar nada, y si modificabas algo la BIOS ya no arrancaba de ninguna manera, y su software era mediocre, pero era un ordenador rarisimo.
Puesto 13:Este puesto va dedicado a
@KAISER-77 que es fan de 3dfx al igual que yo.
Creative Banshee voodoo PCI SDRAM CT6760:
Fue una tarjeta gráfica algo extraña, porque no se vendieron apenas en comparación a las hermanas por AGP y contando que fue eclipsada por las nVidia TNT2, y esta tiene un bus de 128 bits de 100MHz, con capacidad de 16MB. Fue el primer chip de 3DFX en incluir acelerador 2D y 3D integrado en un mismo chip.
Puesto 14:
3DFX Voodoo 5500
Os dejo esta curiosidad de la voodoo 5500, fue la primer tarjeta del mundo en tener alimentación externa, aunque duraron un suspiro.
Iré trayendo más, me se más pero tengo que recolectar datos.
Bueno, eso es todo, espero que os haya gustado.
Un saludo
A partir de aquí, es la wiki, podéis añadir las placas raras que queráis, yo cuando pueda iré añadiendo ahí.
![[+risas]](/images/smilies/nuevos/risa_ani3.gif "más risas")
Todavía me acuerdo mi una Asrock que tuve de socket 478 que tenía puerto AGP y PCIe. Cuando fuí a comprarle una gráfica sin tener yo ni idea, y discutiendo con el chaval de PCBox, que decía que o tenía AGP o tenía PCIe, que las dos no
.
