cutre programador thorin

Question

cutre programador thorin

rauletezgz 23 sep 2010 20:41

Habitual

99 mensajes
desde oct 2009

hola chicos estoy intentando montar el cutreprogramador de thorin y tengo una duda hay un cable que lleva una resistencia que esta en paralelo con otro. donde debo poner esta resistencia entre el conector rs232 y el cable?

espero explicarme bien. gracias por la ayuda

5 respuestas

Answer 1 · 2010-09-23T19:52:00+00:00

Elnef 23 sep 2010 20:52

MegaAdicto!!!

11.065 mensajes
desde ene 2006
en De Betislandia

¿A cuál te refieres? ¿Al que va a la patita 1 o a la 28?

Answer 2 · 2010-09-23T22:05:34+00:00

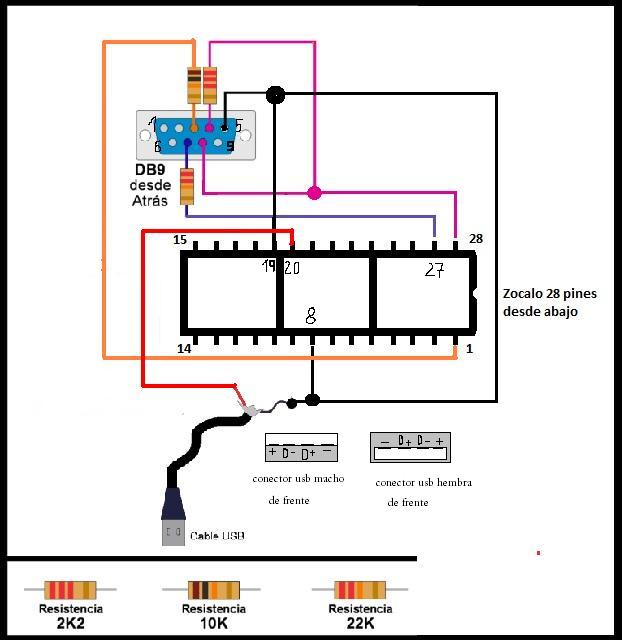

a ver si con esta modificacion del esquema de thorin te ayuda un poco, estan las patas enumeradas y tienes un dibujo de los conectores usb de frente para k identifiques sus conectores.

salu2

caracol32 06 oct 2010 13:08 Adicto **251** mensajes desde **feb 2009** · Answer 3 · 2010-10-06T12:08:02+00:00

a ver alguien lo a probado? funciona este esquema o es mejor sin el bs170? es que me e encontrado este esquema de 2 maneras y estoy en la duda de si funciona bien ya que por lo que dicen hay gente que no les funciona...Gracias

Answer 4 · 2010-10-06T12:21:46+00:00

ami con el bs ni con el bc me a funcionado. Solo me a funcionando anulandolos si no te va solo tienes que quitarlo y ya esta le metes correinte des usb directa al chip sin pasar por el bs y listo creo que es la patilla 20

caracol32 07 oct 2010 13:59 Adicto **251** mensajes desde **feb 2009** · Answer 5 · 2010-10-07T12:59:49+00:00

caracol32 07 oct 2010 13:59

Adicto

251 mensajes
desde feb 2009

Amigo creo que te explicas mal,no entendi nada,lo siento...

cutre programador thorin

Adjuntos

programador echo por thorin.mod.jpg (45.15 KB)
