Desbloquear Liteon Macronix

Archivado
Hola amigos tengo en mi poder un lector liteon con chip Macronix pero no tengo muy claro como desbloquearlo además de un montón de dudas después de leer el tutorial.
- con que y como se corta la pista del pcb?
- He estado viendo el punto del corte en la imagen del tutorial pero no lo tengo claro
- Deciros que quiero intentar de desbloquearlo con el Trident de maximus (que también lo tengo en mi poder)
- Con que se quita la laca verde del pcb?

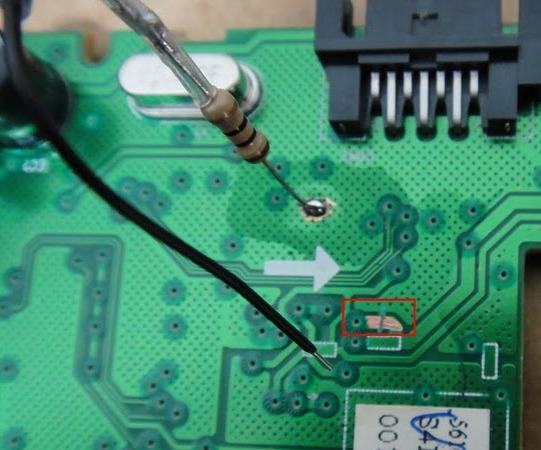

en el recuadro rojo se observa como un pequeño corte ademas de que parese como si le ubieran raspado la laca berde al pcb




Espero me podáis ayudar a desbloquearlo. Un saludo [bye]

Este es el hilo que intente de seguir: http://www.elotrolado.net/hilo_tutorial-flashear-slim-lite-on-0225-mxic-winbond-jf-actualizando_1648144
nexxzus escribió:Hola amigos tengo en mi poder un lector liteon con chip Macronix pero no tengo muy claro como desbloquearlo además de un montón de dudas después de leer el tutorial.
- con que y como se corta la pista del pcb? con un cutter y usa una lupa
- He estado viendo el punto del corte en la imagen del tutorial pero no lo tengo claro fijate bien en las fotos de este tuto
http://www.elotrolado.net/hilo_tutorial-flasheo-de-slim-lite-on-0272-0225-y-0401-con-chip-mxic_1648347
- Deciros que quiero intentar de desbloquearlo con el Trident de maximus (que también lo tengo en mi poder)

Espero me podáis ayudar a desbloquearlo. Un saludo [bye]

Este es el hilo que intente de seguir: http://www.elotrolado.net/hilo_tutorial-flashear-slim-lite-on-0225-mxic-winbond-jf-actualizando_1648144
Gracias termita1979, pero antes de cortar la pista se observa en la foto que la han raspado con algo, con que se raspa? y otra cosita después para volver a soldar la pista que le echo un pegote de estaño como se ve en la imagen y ya esta? Un saludo amigo [bye]
para que conduzca bien tienes que aplicar (para volver a unir la pista) una buena aleacion de estaño, preferiblemente con plata.

A mi lo que me ha dado buenos resultados es plata conductora (en estado liquido). La tengo en mi taller y la he usado para volver a unir pistas con muy buenos resultados.
La que yo tengo es como esta :
http://www.robotronica.com/ACCESORIOSMO ... S/sl-3.jpg


espero haberte ayudado.
un saludo
nexxzus escribió:Gracias termita1979, pero antes de cortar la pista se observa en la foto que la han raspado con algo, con que se raspa? y otra cosita después para volver a soldar la pista que le echo un pegote de estaño como se ve en la imagen y ya esta? Un saludo amigo [bye]

la raspas con el cuter con cuidado,para unir la pista pillas un cable pelao fino y se lo pones encima de la pista raspada con un poco de cinta aislante y ya esta,dejate de soldarla otra vez,asi para cuando se bloquee otra vez no tendras mucho lio,y si quieres dejas la resistencia soldada,la recoges sobre la pcb y le pones cinta,asi la tengo yo y todo perfecto
Muchas gracias termita1979 eres un crack. Un saludo [bye]
