Duda apple 70k v9

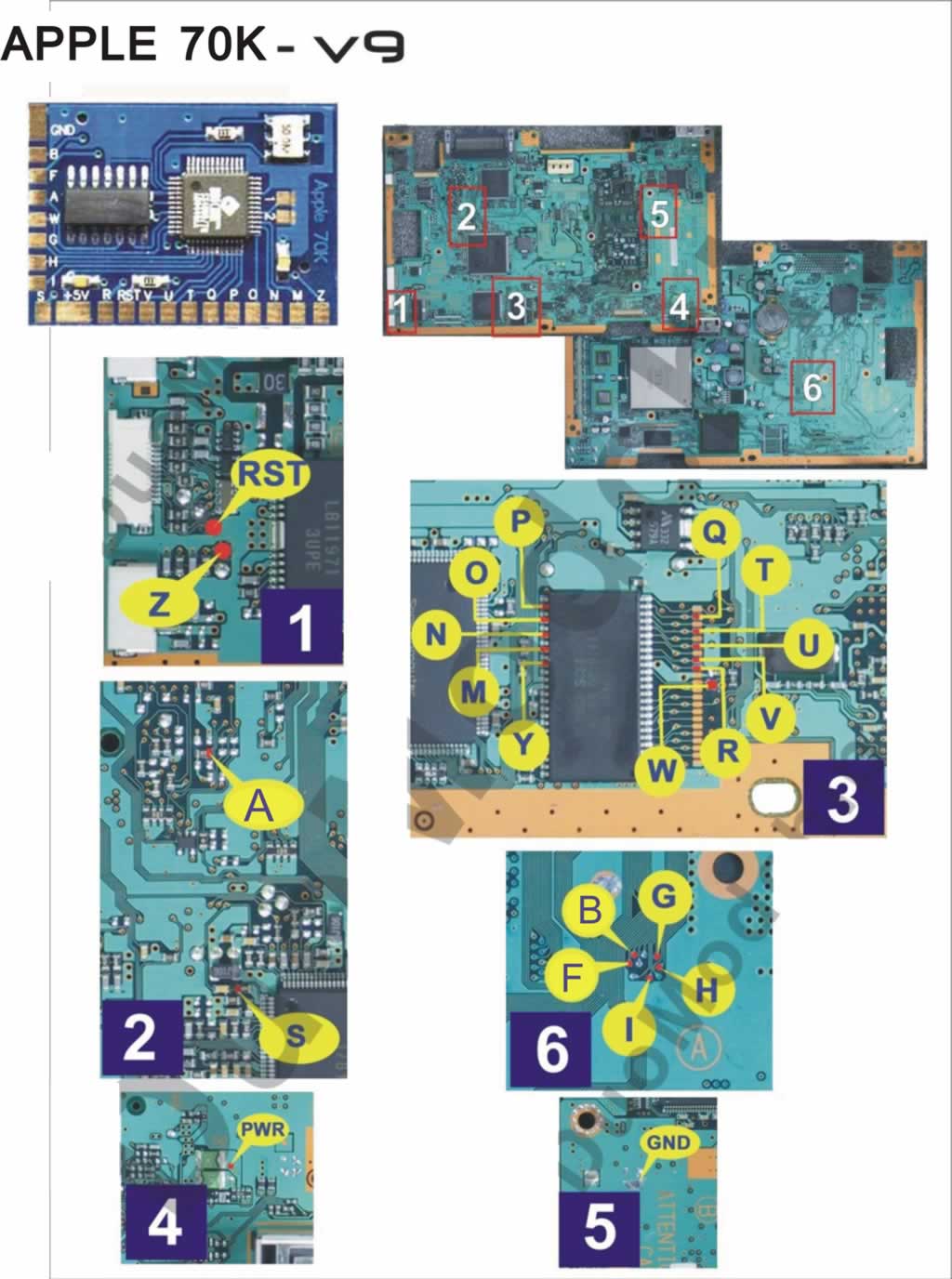

alomejor esque no ai ke ponerlo. pon una imagen del eskema plz.

alguien puede con el?

lo has probado sin el punto Y?? xk si no viene en el chip supongo que no abra que ponerlo. estara algo equivocado del esquema.

yo nunca e puesto ese chip, pero eso es lo que pienso

Sin el punto y. pantalla negra. y como no tengo esperiencias de este 70k no tengo ni idea de k puede ser.
maldita mi suerte.

Que raro xDDDD el Y ese yo nunca lo he puesto vamos que es la primera vez que lo veo , me acuerdo que el Y ese en los Duo2 iva a tierra prueba aver y nos cuentas.

EDITO: Yo solo los pongo reprogramados con el ICE FINAL y funcionan perfectos ademas te kitas soldaduras en la controladora.

EDITO2: Prueba a soldar a esta patilla o busca un alternativo a esa patilla.

Te voy a contar mi caso con el Apple 70k, yo compre 10 y el primero que puse se lo instalé a una V5 y la consola iba exactamente igual que si no tuviese chip, le di mil vueltas, sabiendo perfectamente que la instalación estaba bien, puesto que he puesto muchisimos chips, y lo cambie por un MX4 y funcionó a la primera. Se lo comenté a la tienda donde los compré y me dijeron que solo iban en versiones V12 y V13. Evidentemente los descambié (sin ninguna pega por parte de la tienda) por los Apple 75k, y estos van perfectos, vienen con el Code Revolution de serie y van muy finos. Mi recomendación es o reprogramalos o descambialos.
