Duda con MOD 32X

Archivado
Buenas!!

Pues resulta que ha llegado a mis manos un 32X versión USA, después de ver tutoriales al respecto decidí hacer el mod de multiregión, aparentemente más facil que el que hice en la Mega 1, pero no me sale... directamente he probado a eliminar la resistencia marcada como R42 y poner un puente de estaño en la R43 para comprobar si se pone en modo PAL, pero al conectarla a mi Mega si la conecto a través de RCA me sale en blanco y negro en vez de en color por lo que supongo que está en modo NTSC no?. Podeis indicarme que estoy haciendo mal???

Quedo a la espera de vuestras respuestas, gracias!!

Edumix
Que esquema estas siguiendo? y si nos muestras en fotos lo que llevas hecho mejor ;)
Mira esto mientras:

hilo_mod-ntsc-pal-32x-y-megacd_1128356

Si necesitas algo, ya sabes ;)

PD: Me acabo de acordar que teniamos que quedar para darme algo jejeje XD
Hey Bertobp!

Pues estoy siguiendo el de Briconsola aquí http://www.briconsola.com/esp/p28.htm y parece muy sencillo, pero sin poner el interruptor y sólo haciendo el puente en el punto R43 debería funcionar en modo PAL, pero la señal a través de RCA es en blanco y negro, eso quiere decir que teoricamente está todavía en modo NTSC no?

PD: Efectivamente lo tengo por aquí cuando quieras pasate a verme y te lo doy ;)

Saludos!!

Edumix
Edumix escribió:Hey Bertobp!

Pues estoy siguiendo el de Briconsola aquí http://www.briconsola.com/esp/p28.htm y parece muy sencillo, pero sin poner el interruptor y sólo haciendo el puente en el punto R43 debería funcionar en modo PAL, pero la señal a través de RCA es en blanco y negro, eso quiere decir que teoricamente está todavía en modo NTSC no?

PD: Efectivamente lo tengo por aquí cuando quieras pasate a verme y te lo doy ;)

Saludos!!

Edumix


si, hay que cortar bien las pistas, mira que no tengan continuidad
cmv2 escribió:
Edumix escribió:Hey Bertobp!

Pues estoy siguiendo el de Briconsola aquí http://www.briconsola.com/esp/p28.htm y parece muy sencillo, pero sin poner el interruptor y sólo haciendo el puente en el punto R43 debería funcionar en modo PAL, pero la señal a través de RCA es en blanco y negro, eso quiere decir que teoricamente está todavía en modo NTSC no?

PD: Efectivamente lo tengo por aquí cuando quieras pasate a verme y te lo doy ;)

Saludos!!

Edumix


si, hay que cortar bien las pistas, mira que no tengan continuidad


Que pista hay que cortar? Eliminando la resistencia R42 teoricamente ya no llegan los 5V a la patilla de región, no?

Saludos!

Edumix
Edumix escribió:

Que pista hay que cortar? Eliminando la resistencia R42 teoricamente ya no llegan los 5V a la patilla de región, no?

Saludos!

Edumix


Olvidate de cortar pistas.. ya has quitado la resistencia de tu region. Si no pones nada queda en estado de alta impedancia el pin de la region, o le pones 5v o masa, una de dos ;)
Para NTSC puentea rojo-amarillo y para PAL verde-amarillo
Ese es el problema bertobp por más que puenteo el verde y amarillo para ponerlo en modo pal la imagen a través de cable rca se ve en blanco y Negro, por lo que la señal debe seguir en ntsc, sí no se vería ya en color, no?

Saludos!

Edumix

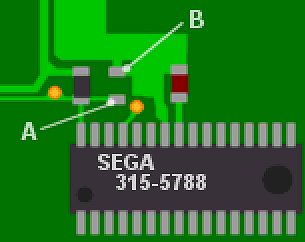

Imagen
http://www.segakore.fr/articles/switch_32x.html

PD: acabo de ganar una puja en eBay de un 32x PAL, yuhu!!! XD
bertobp escribió:Imagen
http://www.segakore.fr/articles/switch_32x.html

PD: acabo de ganar una puja en eBay de un 32x PAL, yuhu!!! XD


En la imagen que me has indicado, elimino la resistencia de la izquierda y uno el punto A y el B por lo que le debe llegar a esa patilla del chip masa para que se ponga en modo PAL pero nada, siguie viendose en blanco y negro a través de RCA por lo que sigue estando en modo NTSC teoricamente :(

PD: Enhorabuena por tu nueva adquisición, ver correr juegos como el Virtua Racing Deluxe, Virtua Fighter, Star Wars etc en un "engendro" que lleva de base una Mega Drive es un placer :D

Saludos!!

Edumix
Y antes del Mod lo veías en color con el RCA ?
Ahora no estoy en el pc, pero creo que hay que cortar las pistas donde esta amarillo.
Luego lo miro... Otra cosa, la mega va a 50 o 60 Hz?

Saludos Edu!!
FFantasy6 escribió:Y antes del Mod lo veías en color con el RCA ?


Si, poniendo un 32X Pal que tengo por aquí se ve en color a través del RCA pero con el 32X americano con el mod pal nada, blanco y negro...

bertobp escribió:Ahora no estoy en el pc, pero creo que hay que cortar las pistas donde esta amarillo.
Luego lo miro... Otra cosa, la mega va a 50 o 60 Hz?

Saludos Edu!!


No he visto por ningún lado que haya que cortar pistas, a lo mejor ese es el problema :S mi Mega va a 50HZ

Saludos!!

Edumix
