esquema v3

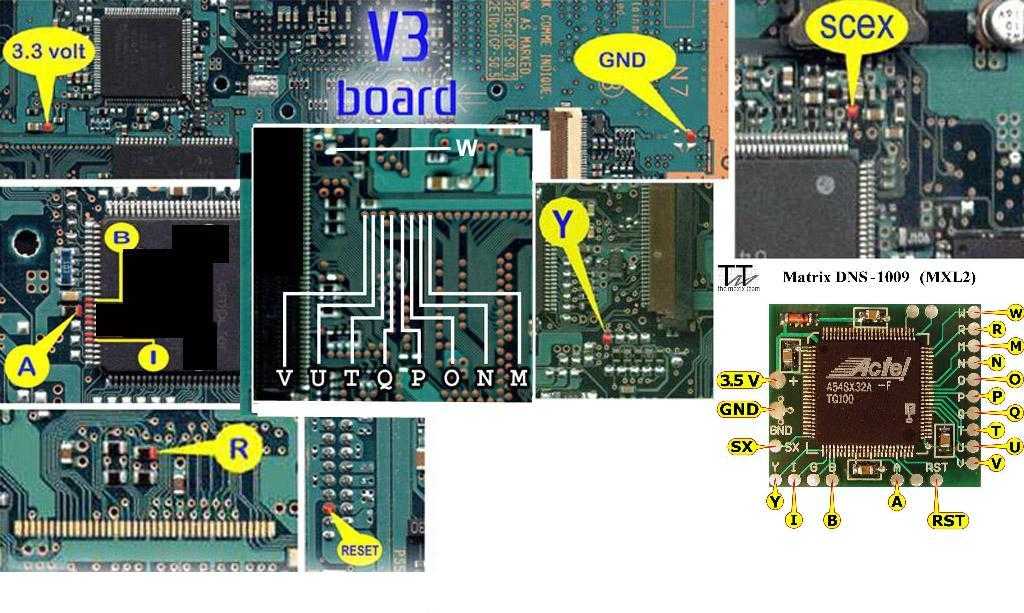

Buenas tengo este esquema para la v3!! El problema es que no se si es bueno o no porque dicen que tiene que llevar 18 puntos y este lleva 17 y otra cosa es que he visto algunos esquemas que pone no gap y Gap y no se que es eso. Bueno haber si alguien me dice si este es bueno o es malo. Gracias!!!

Adjuntos

el gap y no gab es como viene la bios soldada algunas tienen com unas extensiones dodne es mas facil soldar y otras no tieens k soldar sobre las patillas,

ah y el pano es correcto miralo bien ;)
nos vemos pixa

-----------------------------------------------------------------------------
Algun dia debo desaparecer y se k es cierto, k nadie ablara de mi cuando aya muerto
GAP: con hueco entre las patillas (mas o menos en el centro).
NO GAP: sin este hueco (tiene todas las patillas)

El esquema es correcto y si cuentas bien, hay 18 soldaduras.

Nos vemos!! :-) :-)
He pedido un mxl2 y me las fotos salen esas letras, ya nos entendemos noo, Y supongo que los cables se soldaran a las letras y del chip a las otras letras que ponen en la consola noooooo. Y los puntos rojos de scex y esos un punto de soldadura y ya esta noooo. Bueno haver si me ayudaias compañeros es un v3.
Esooo donde sueldo donde es gap o no gap o hay que soldar en los dos explicarme anda.
