EVERDRIVE N8 72PINS EN FAMICOM: AÑADIR CANAL EXTRA DE AUDIO- ACTUALIZADO

Hola,
Hace tiempo pille el everdrive para mi nes, pero ahora tengo una famicom y uso un adaptador para el everdrive, tengo y faltan canales de audio y he visto que para activarlos en una NES hay que puentear dos pines del adaptador .
La modificación de nes implica poner una resistencia entre dos pins de la expansión, pero en la famicom solo seria el puente en el adaptador de pines, y tener en cuenta que el pin de la parte trasera del adaptador (marcados en rojo en la foto) deben de ir unidos (en los dos adaptadores pese a ir desconectados si están unidos entre si, osea que solo es comprobarlo)

CON AYUDA DE ESQUEMA PARA EXACTAMENTE LO CONTRARIO ( ACTIVAR PINES EXTRA EN ADAPTADOR EN NES)

HAY QUE CONECTAR EL PIN 54 (DE LA PARTE DE 72CONTACTOS) AL 18 (DE LA PARTE DE 60) (EN LAS FOTOS SE APRECIA PERFECTAMENTE)

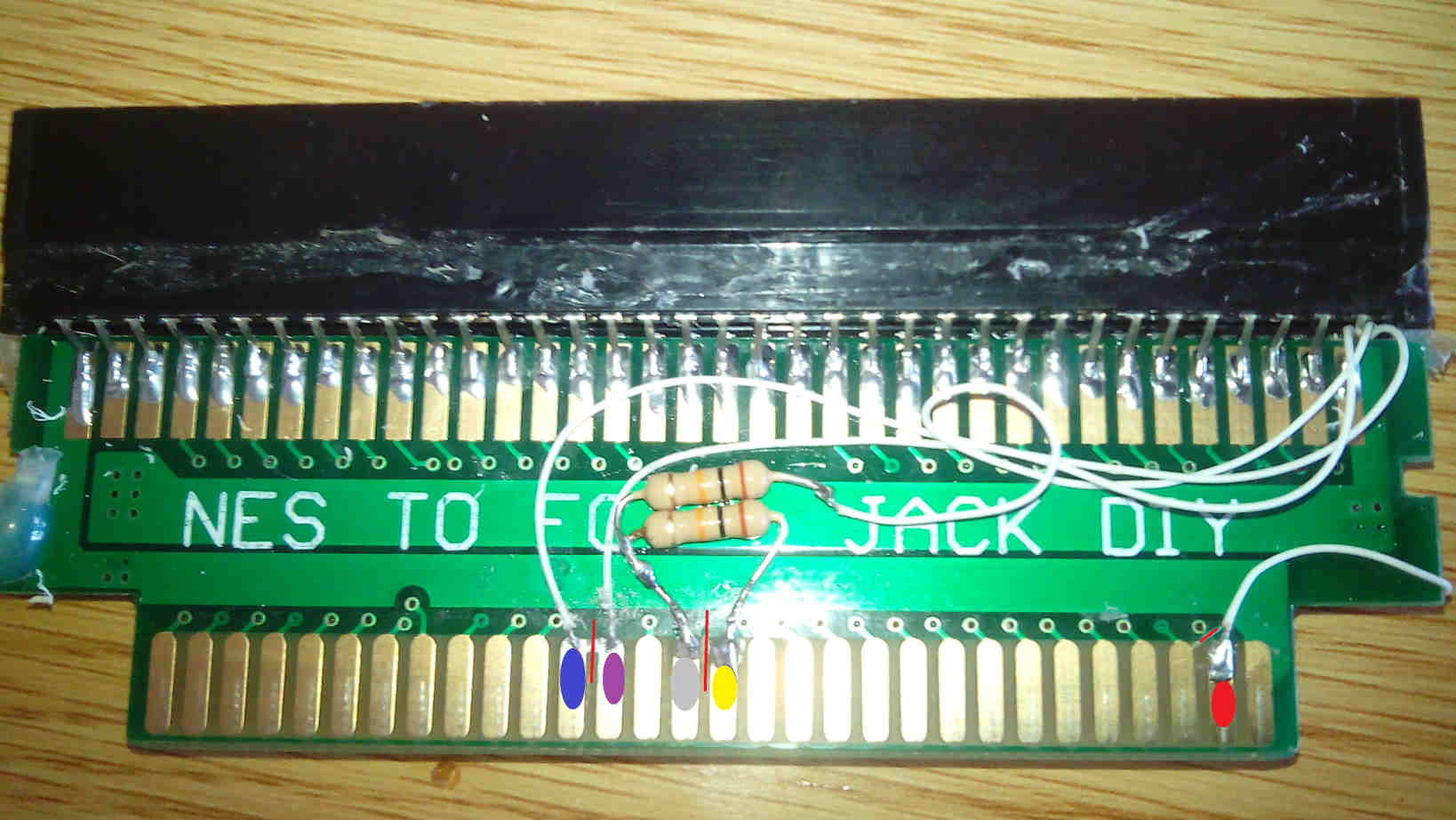

YA ESTÁN LAS FOTOS , SOLO CORTAR LOS PINES 54 CON 55 , Y A PARTIR DE AHÍ EL PUENTE TAL CUAL SE VE EN LA FOTO
SALUDOS

NOTA IMPORTANTE : EN LA EL ADAPTADOR LOS PINES 54 Y 55 (QUE DEBERÍAN IR SIN CONECTAR LO ESTÁN ENTRE ELLOS, POR LO QUE LOS HE SEPARADO (CON UN CÚTER

ACTUALIZADO:
nuevas fotos ,mientras arreglo y termino los dos hilos y pongo todos los esquemas , nueva configuración y dos esquemas pues el que a mi si me funciona parece que en algunas consolas se escucha flojo, y el otro esquema satura en la mia un poco, pero con estas dos posibilidades parece que tenemos el problema resuelto, gracias a luffyelx por el dato


esa configuración es la que tengo yo ahora mismo, en breve pondré otra configuración que a mi me funciona muy saturada , pero en algunos casos parece que se escucha muy flojo, y el montaje alternativo irá mejor en esas consolas (pues la segunda configuración se escucha saturado en mi famicom)
PD: el pin amarillo no esta conectado en el otro esquema que subiré en cuanto pueda, es posible que sea para el caso a la inversa (juegos aliexpress en nes 72pins (arreglar gráficos rotos) hilo_modificar-adaptador-famicon2nes-para-juegos-aliexpres-60pins-y-canales-extra-de-audio-en-nes-72pins_2166689 .
un saludo
EJEMPLOS DEL ANTES Y EL DESPUÉS:
SIN AUDIO EXTRA :
https://youtu.be/jClNgyjqUvk

CON AUDIO EXTRA:
https://youtu.be/xIBefL6VafE

ACTUALIZACION:

Debido a los problemas a algunos usuarios con el esquema qeu hice , aparte de las pruebas por parte de luffyelx , yo he estado investigando y e suqe ahora hay algo mas de info,. Total que he sacado otro esquema basado en una modificación de GadgetUK164 (https://www.youtube.com/watch?v=buLuvjwwI3s es cual tiene un canal de youtube muy interesante con modificaciones al estilo de esta y otros muchos "logros" como arreglar los cartuchos de mvs chinos que petardea el audio) y que a su vez se basaba en este otro
http://krikzz.com/forum/index.php?topic=5189.0 (que es el mismo que indicó luffyelx ,por cierto estos tutos no existían cuando me hice el mio, la prueba los vídeos de youtube )

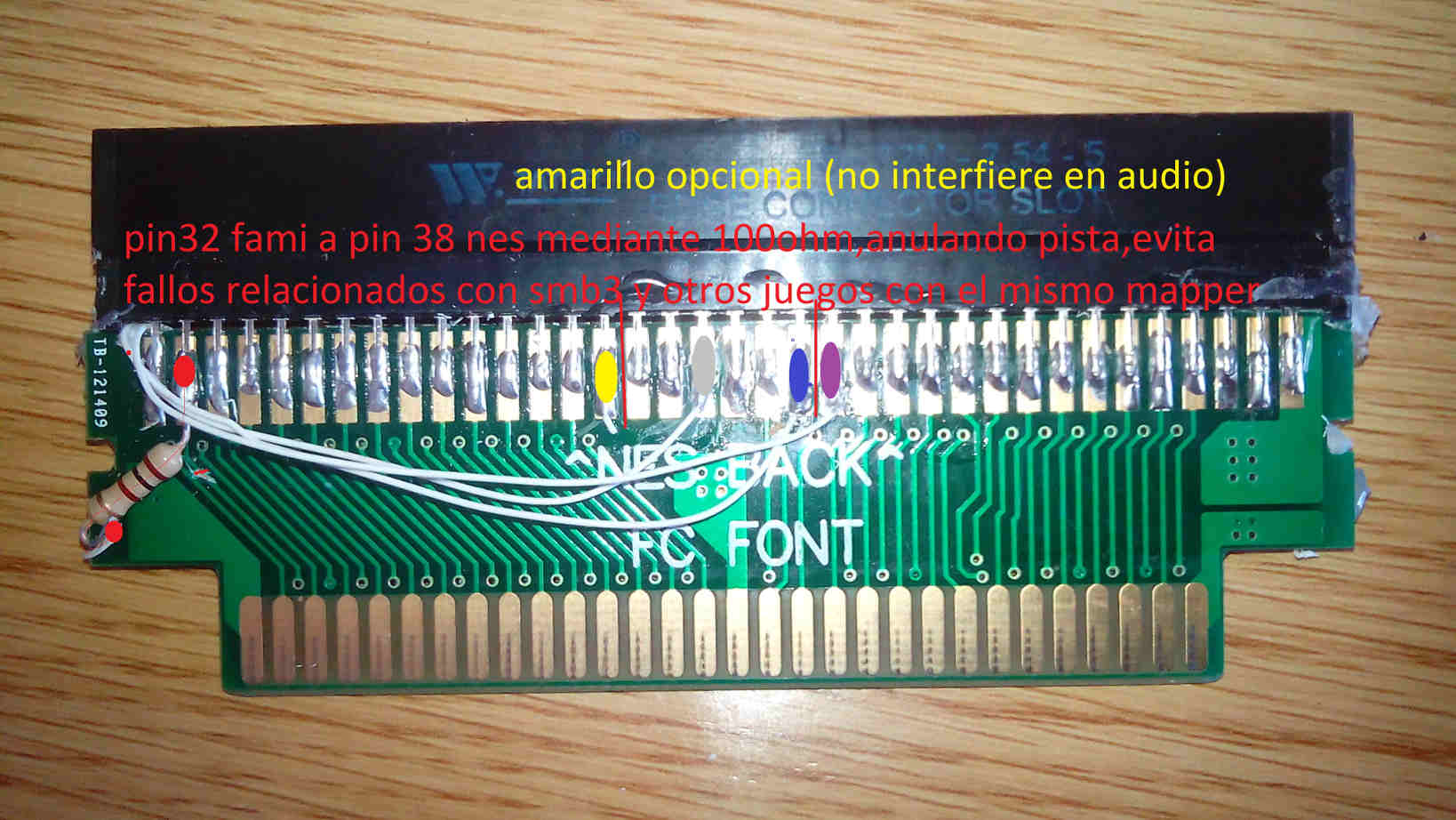

Al grano , vereis el pin en amarillo que no es necesario para el audio extra , pero uno de mis adaptadores tiene esos pines así conectados(de 60 a 72) y los otras suelto (de 72 a 60), por lo que o he conectado,Y por otro lado tenemos el pin rojo que va del pin 32 de 60(fami) al 38 del 72(nes), de forma resumida a lo que aporta gadgetuk, si no lo he entendido mal y de forma resumida es que el pin 32 produce fallos e incluso cuelgues en el everdrive , y que despues de probar con condensadores varios acabó viendo que los problemas se solucionaban poniendo una resist de 100ohms y anulando por completo la pista que unía 32 con 38(pero el tiene un adaptador que va al contrario de todos los que he visto ,pues su cartucho quedaría con la pegatina hacia delante, no hacia atras) cruza toda la placa, pero en los de las fotos mias este recorrido es mucho menor, osea que recomiendo anular completamente si os da algún tipo de problema.

aquí las fotos que podríamos decir definitivas , probado por mi,(no quería hacer nada hasta probarlo yo mismo). decir que con NESRGB en HI se escucha un ruidito de fondo sobre todo en el menú del everdrive, pues el NESRGB mejora el sonido lo cual hace qe salga mas potente que con la fami a pelo, en LO se atenua lo suficiente .


saludos

MUCHO OJO SI SOLDÁIS LAS RESISTENCIAS DIRECTAMENTE A LOS PINES , PUES DEPENDIENDO DE LA CALIDAD DE VUESTRO ADAPTADOR SI TIRÁIS O HACÉIS PRESIÓN PUEDE LEVANTAR EL CONTACTO DEL PIN E IRSE TODO AL GARETE (AUNQUE REPARABLE CON UNA CHISPITA DE EPOXY Y PRESIÓN COMO UN PAR DE PINZAS DE LA ROPA UNA SOBRE OTRA)

ACTUALIZACION:
LA RESISTENCIA ENTRE EL PIN 23 Y 38 (DE 100 OHMS) SE PUEDE ELIMINAR Y APANTALLAR LA PLACA (POR EL LADO DEL FRONTAL DE NES )Y CONECTARLO A MASA PIN 72 . OSEA QUE PEGAMOS UNA CHAPITA DE COBRE EN LA PLACA CON CUIDADO DE NO HACER UN CORTO Y CONECTAROLO A MASA. PODEIS VER COMO QUEDA AQUÍ https://www.youtube.com/watch?v=mOFHj3Bw9Bc PERO SOLO FIJAOS DE LA PLAQUITA, PUES AHÍ NO HABIA TERMINADO EL COLEGA EL MOD Y AUN TENIA LA RESISTENCIA E INCLUSO UN CONDENSADOR "QUE NO HACEN FALTA"
ESTO SOLUCIONA FALLOS CON LOS JUEGOS MMC3 Y EN EL PROPIO MENU DEL EVERDRIVE A MODO DE PUNTITOS O RAYAS.
