GDEMU EN VA0 CON MOD DE 1 CABLE SIN NECESIDAD DE CAMBIAR RESISTENCIAS

Responder
Buenas,

Tengo 2 dreamcast va0 y no me atrevia a pedir un GDEMU a pesar de que llevo tiempo detrás de uno porque habia leido que el exceso de voltaje de las placas VA0 puede dañarlo. El mod de las resistencias me parece un poco engorroso y no me animaba a hacerlo.
Esta semana he podido hacerme con 2 GDEMU para probar maneras de hacerlos funcionar y los tengo en las dos consolas funcionando con el voltaje correcto y de una manera super facil.
Un mod simplemente es cortando el pin de 12v de la fuente y soldando un cable desde los 3,3 hasta los 12v y el otro con una PICO PSU estandar sacando directamente la señal de 3,3 de la pico al pin de 12v de la placa base, aunque este requiere de varias soldaduras.
Pongo primero el video de la fuente de origen que es mas sencillo.

Saludos.

Buenas, ¿cuál es el mod para adaptar la fuente jap para conectarla a nuestra red eléctrica?
Hola vtec16,

Me interesa muchisimo este mod, pues no se me da nada bien soldar esas resistencias tan pequeñas.

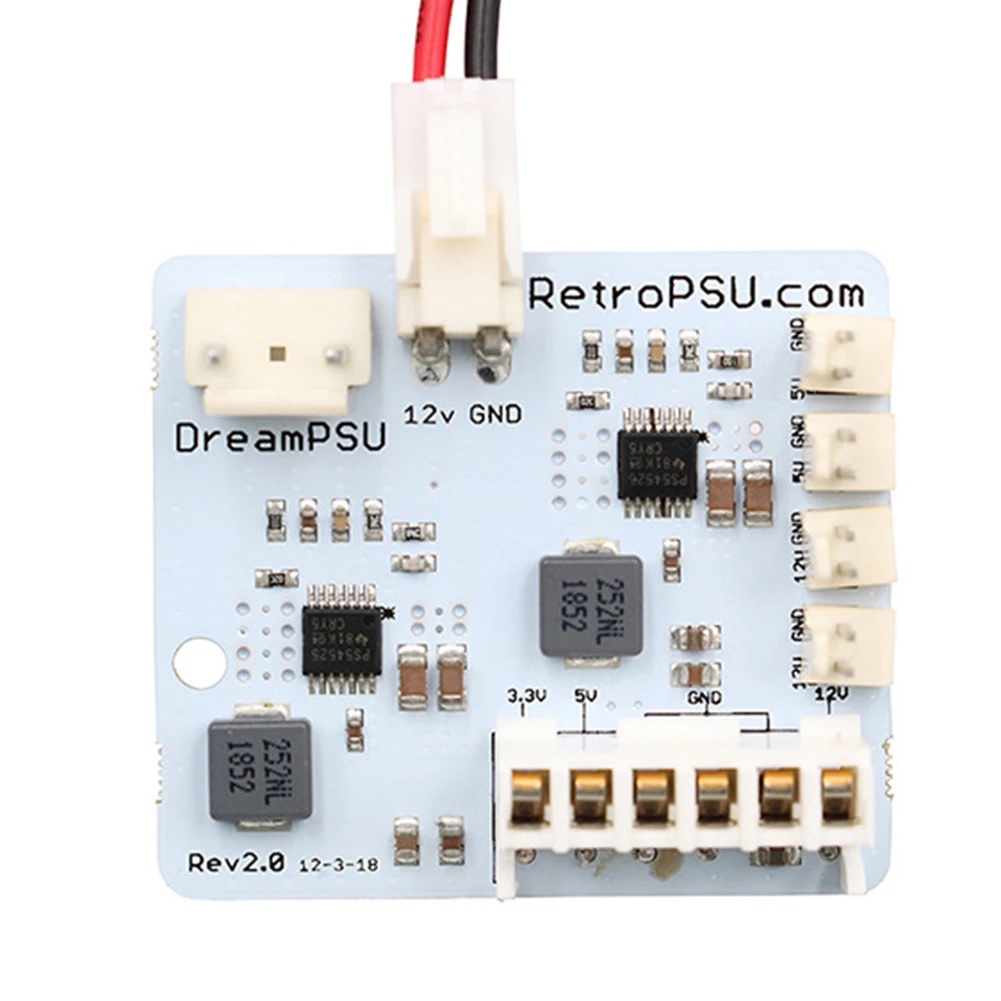

Tengo una pregunta, sería posible usar una fuente alternativa como esta? Esta contiene pines libres con diferentes voltajes, supongo que podría hacer un puente entre uno de ellos.

Saludos!

Adjuntos


@kitus77
Si , he subido un vídeo adaptando una pico psu estándar .

https://youtu.be/RVzOFdHeyBE?si=wVqGsfWtBiPSDbOS
vtec16 escribió:@kitus77
Si , he subido un vídeo adaptando una pico psu estándar .

https://youtu.be/RVzOFdHeyBE?si=wVqGsfWtBiPSDbOS


Hola, otra opcion podria ser forrar el pin de 12v con fixo de manera que no haga contacto pero dejando la parte superior libre y poniendo un cable de 3.3 a 12v en las puntas del conector de la fuente.

No has tenido mas noticias de sobrecalentamiento ni nada no?
@Liquidsnk
No, en principio funciona todo correctamente
vtec16 escribió:@Liquidsnk
No, en principio funciona todo correctamente


Pues intenté aislar el pin de 12v forrándolo y aún así le llega corriente. ¿Sabes porque puede ser?
@Liquidsnk
Yo es que directamente corte la pista , es la única manera de asegurarte de que no le llega nada
vtec16 escribió:Buenas,

Tengo 2 dreamcast va0 y no me atrevia a pedir un GDEMU a pesar de que llevo tiempo detrás de uno porque habia leido que el exceso de voltaje de las placas VA0 puede dañarlo. El mod de las resistencias me parece un poco engorroso y no me animaba a hacerlo.
Esta semana he podido hacerme con 2 GDEMU para probar maneras de hacerlos funcionar y los tengo en las dos consolas funcionando con el voltaje correcto y de una manera super facil.
Un mod simplemente es cortando el pin de 12v de la fuente y soldando un cable desde los 3,3 hasta los 12v y el otro con una PICO PSU estandar sacando directamente la señal de 3,3 de la pico al pin de 12v de la placa base, aunque este requiere de varias soldaduras.
Pongo primero el video de la fuente de origen que es mas sencillo.

Saludos.



Muchas gracias parece un metodo mucho mas sencillo, tanto que me voy a poner a ello y ya he pedido el GD-EMU.

Otra cosilla, con el mod ahora es compatible cambiar el ventilador por el noctua o sigue sin ser posible?

Gracias,

Un Saludo.
@vtec16 el problema no es solo en la alimentación del gdemu, es en las lineas de datos de las señales entre la placa base y el gdrom, que son a 5v y el gdemu trabaja a 3.3v esas señales, puede aguantar funcionando, pero acabara cascando por lo que comenta la gente, la única solución real son las resistencias para bajar el voltaje de esas señales o mejor aun unos conversores de niveles para las señales...
Iceflow escribió:@vtec16 el problema no es solo en la alimentación del gdemu, es en las lineas de datos de las señales entre la placa base y el gdrom, que son a 5v y el gdemu trabaja a 3.3v esas señales, puede aguantar funcionando, pero acabara cascando por lo que comenta la gente, la única solución real son las resistencias para bajar el voltaje de esas señales o mejor aun unos conversores de niveles para las señales...


Yo he hecho el MOD como ha puesto el compañero y de momento no ha cascado, toco madera.

Un Saludo.
Tengo dos así funcionando 1 año y de momento todo perfecto . El voltaje que le llega al gd emu son 3.3v por lo que no le debería pasar nada , pero no soy ningun experto.
vtec16 escribió:Tengo dos así funcionando 1 año y de momento todo perfecto . El voltaje que le llega al gd emu son 3.3v por lo que no le debería pasar nada , pero no soy ningun experto.


¿Y el voltaje de la señal llegan 5V como dice el compañero?

De todas formas asi se va a quedar si en unos años peta veremos o no, de momento 0 problemas.

Un Saludo.
