HEX DEL PS3BREAK 1.0 PIC SACADO PARA SU ESTUDIO, TUTORIAL

frank101 escribió:

joseedgar escribió:JODER sio igual el tuyo resulta ser programable bajate le HID BOOTLOADER y conecta el pic al usb abres el programa y presionas el boton para ver si te lo detecta
igual esas resistencias son las que nos faltan a nosotros

Buenasss, mas quisiera yo, pero eso fue lo primero que hice, y como dicen por ahí el botón no sirve de nada, incluso ya le quitado el condesador C5 y fuiciona igual! Alguien sabe para que sirve ese condensador???

Casper20390 escribió:Para mi que es sin boot tambien y necesita otra adaptacion diferente...

Si no lo consigues y quieres que te lo vea dime algo...

Saludos

Seria primero intentar arreglar el botón y probar, pero primero tengo que arreglar el otro PSBreak que tengo que es para un amigo y me corre mas prisa que el mio!
(Ademas hasta hoy no pude probar nada porque no tengo puerto com, andaba como un loco buscando por todo Jaén para encontrar una pci con puerto com, y nada ninguna tienda de informática lo tenia, incluso uno me decia que eso no exsiten!! Contemple lo que me dijo Casper y comparame un pickit, y al final con la parienta en el carrefour encontre uno, y por menos de €3.50!!! Ahora estoy descargando los drivers para win7 y asi pues podre probrar mi cutre programador!!!! Siento lo del offtopic)

ozopino escribió:Saludos
Perdon, edito para decir que ya vi la foto, jeje. Na, esas 2 resistencias van en serie con las lineas +data y -data para proteger el puerto usb, no tienen que ver con las resistencias pull-up para activacion del bootloader. No hace falta que desueldes nada, van a las patillas 15 y 16 del pic.
Por cierto en la foto se ve perfecto el boton, esta claramente sin conectar, pero seria muy sencillo por proximidad unir un terminal del pulsador a la patilla 1 del pic y el otro a masa. Luego simplemente seria poner una resistencia de 10k entre la pata 1 y la 20 del pic (o entre la pata1 del pic y el +5v del conector usb) para tener activo el pulsador, el condensador c5 se puede dejar ahi, no hace mal.

A ver si alguien que tenga uno, se anima a probarlo. yo no tengo. .

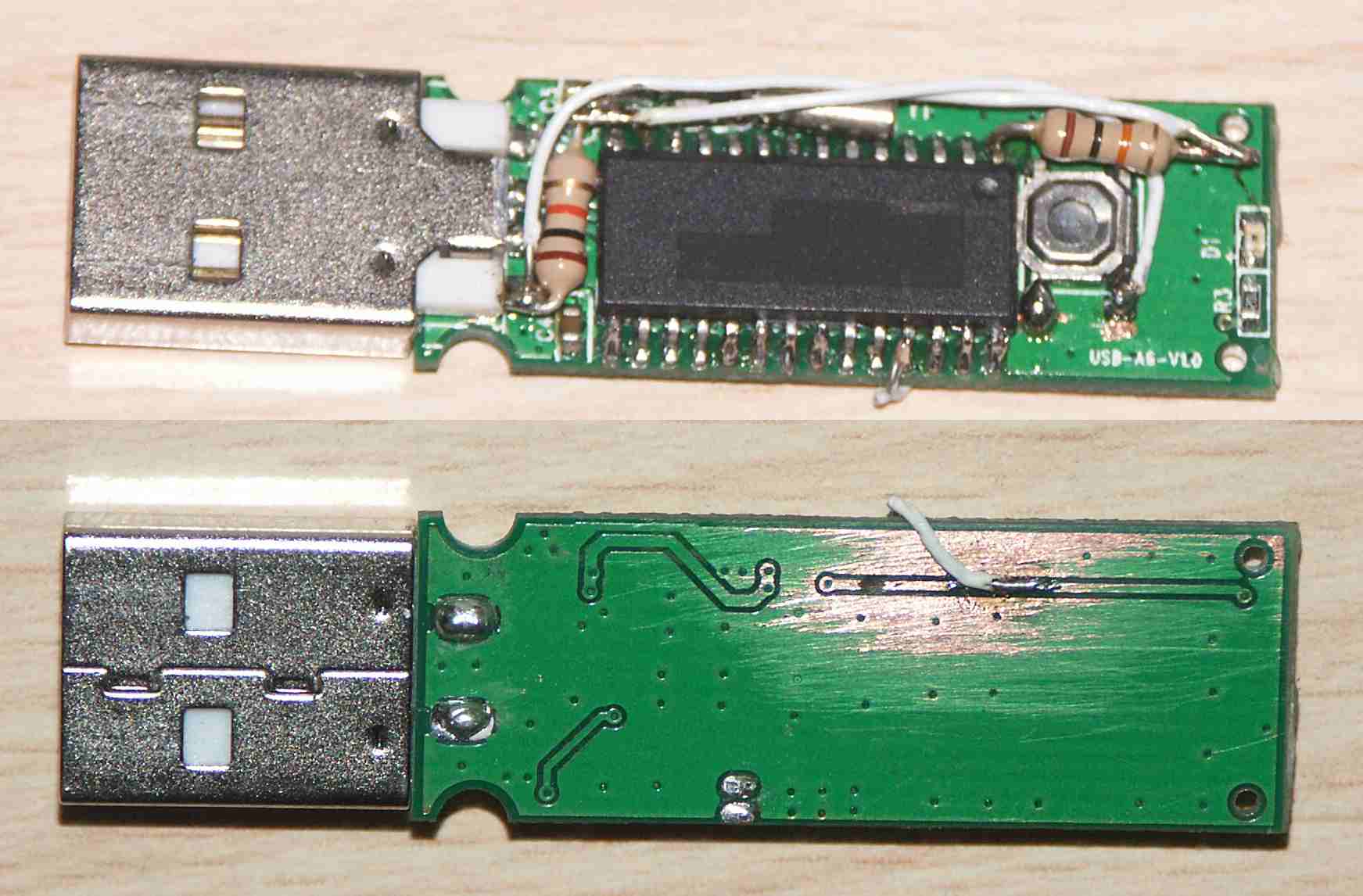

frank101, podias poner una foto de tu ps3break por el otro lado, para ver las pistas?.

Aqui tienes la foto, siento que me salio un poco borroso, pero creo que es igual a los otros. Haré lo del botón primero para comprobar que no tiene bootloader, lo unico es que ya le he quitado el condensador y..pues ya sabes como era tan pequeño... pues ya sabe ni p*** idea donde callo! Tiene mucha importancia???




Saludos y gracias

franvalen2 escribió:Ya hay otro ps3break actualizado
Os cuento por si ayudo a alguien, que cuando la cosa no te va a la primera ni a la segunda .... te desesperas y buscas como loco por los foros la solucion.
A principios de semana empeze a intentar programar el pic con mi programador polivalente (tiene unos años)
Ni de coña con el winpic800,con icprog muy bien pero el icprog no puede reconocer el 18f2550

Pues como en este ordenador no tengo p. serie,monto el art2003 ,lo meto conecto todo,todo recomprobado ,y otro fracaso

Bueno, como leo que el te20 no da problemas monto el jdm, el original,el bueno.Monto un viejo ordenador que tiene p. serie, otro fracaso mas en la lista,

Ya hasta los h***** de programadores dejo un dia de reflexion,reviso foros y sigo casper muy de cerca (estupendo trabajo casper).
Ya casi decidido a dejarlo un tiempo y visto la sencillez del cutreprogramador lo monto y aleluya ya no pone "hardware error" pero el winpic no reconoce el P*** pic.Me cago en to ,prueba con todas las opciones del winpic ,cansado , reinicio el ordenador .
cual sera mi sorpresa ,despues del reinicio,ya tengo el hardware OK y el winpic me dice que tengo un 18f2550
Con dudas que funcione me pongo a leerlo,comprueba lo leido y coincide,por lo tanto no es basura.
sigo instrucciones y listo.
Sin saber que paso despues del reinicio ,funcionó.


No desespereis,seguir intentandolo que hay alguna logica en este caos.
GRACIAS

PD: en la modificacion hardware,porque quitais el condensador del pulsador?

frank101 escribió:

joseedgar escribió:JODER sio igual el tuyo resulta ser programable bajate le HID BOOTLOADER y conecta el pic al usb abres el programa y presionas el boton para ver si te lo detecta
igual esas resistencias son las que nos faltan a nosotros

Buenasss, mas quisiera yo, pero eso fue lo primero que hice, y como dicen por ahí el botón no sirve de nada, incluso ya le quitado el condesador C5 y fuiciona igual! Alguien sabe para que sirve ese condensador???

Casper20390 escribió:Para mi que es sin boot tambien y necesita otra adaptacion diferente...

Si no lo consigues y quieres que te lo vea dime algo...

Saludos

Seria primero intentar arreglar el botón y probar, pero primero tengo que arreglar el otro PSBreak que tengo que es para un amigo y me corre mas prisa que el mio!
(Ademas hasta hoy no pude probar nada porque no tengo puerto com, andaba como un loco buscando por todo Jaén para encontrar una pci con puerto com, y nada ninguna tienda de informática lo tenia, incluso uno me decia que eso no exsiten!! Contemple lo que me dijo Casper y comparame un pickit, y al final con la parienta en el carrefour encontre uno, y por menos de €3.50!!! Ahora estoy descargando los drivers para win7 y asi pues podre probrar mi cutre programador!!!! Siento lo del offtopic)

ozopino escribió:Saludos
Perdon, edito para decir que ya vi la foto, jeje. Na, esas 2 resistencias van en serie con las lineas +data y -data para proteger el puerto usb, no tienen que ver con las resistencias pull-up para activacion del bootloader. No hace falta que desueldes nada, van a las patillas 15 y 16 del pic.
Por cierto en la foto se ve perfecto el boton, esta claramente sin conectar, pero seria muy sencillo por proximidad unir un terminal del pulsador a la patilla 1 del pic y el otro a masa. Luego simplemente seria poner una resistencia de 10k entre la pata 1 y la 20 del pic (o entre la pata1 del pic y el +5v del conector usb) para tener activo el pulsador, el condensador c5 se puede dejar ahi, no hace mal.

A ver si alguien que tenga uno, se anima a probarlo. yo no tengo. .
frank101, podias poner una foto de tu ps3break por el otro lado, para ver las pistas?.

Aqui tienes la foto, siento que me salio un poco borroso, pero creo que es igual a los otros. Haré lo del botón primero para comprobar que no tiene bootloader, lo unico es que ya le he quitado el condensador y..pues ya sabes como era tan pequeño... pues ya sabe ni p*** idea donde callo! Tiene mucha importancia???




Saludos y gracias

manug77 escribió:se podra aplicar esto al USBBREAK?

joseedgar escribió:

manug77 escribió:se podra aplicar esto al USBBREAK?

si lo tienes y le pasas el polimetro para ver si tienen continuidad las pistas como en el ps3break pues montandole un boton como en este ya esta solucionado

yespi escribió:Buenas,

Me he cargado mi PS3Breack v.1.0 PIC porque soy bastante torpe soldando ... os cuento ...
Resulta que estaba soldando la patilla 8 y no paraba de hacer contacto con el cristal, que estaba a 2mm. . Al final, ya harto de probar, aparté unos milímetros el cristal y pude soldar, pero sin darme cuenta, rompí una patilla del cristal. En fin, lo cambié por otro (de tamaño más grande pero de 12Mhz), y deshice las soldaduras que tenía hechas.

Resultado, PS3Break frito. No hace nada, aunque alguna de las veces que lo he conectado al pc parpadeaba el led o se quedaba fijo, pero el pc no lo detectaba.

Vale el otro cristal que he puesto ?
Es posible que haya frito el PIC ?

Se aceptan sugerencias, aparte de la obvia de tirarlo a la basura, claro

GARGOLA escribió:hola tengo un ps3 berak en la placa pone USB - V 2.0 y he soldado para comprobra si en pic y si es pic pero en esta ocacion no es el 18F2550 es el otro el 18F2455 he extarido el hex y ahora mi pregunta cual hex le meto a este ps3break ya que el de la primera pagina es para el 18F2550 y no me sirve el boot si pero el hex no me sirve alguien me puede ayudar con esto gracias.

][PaNg][ escribió:Yo no tengo huevos de que me lo detecte, estoy usando un T-20, la luz del Ps3Break no para de parpadear y me da Desconocido, ya no se lo que hacer, las soldaduras están bien y estoy que me rompo la cabeza.

Saludos.

][PaNg][ escribió:Ha sido un mal contacto, estoy usando un T-20, ahora voy a proceder a meterle las resistencias a ver que tal.

Saludos.

sebaska23 escribió:Podrias explicar un poco mas del programador que te has comprado? Lo mismo me interesaria pero quiero estar seguro ya que el carrefour no me queda a 2 minutos...

Casper20390 escribió:

][PaNg][ escribió:Ha sido un mal contacto, estoy usando un T-20, ahora voy a proceder a meterle las resistencias a ver que tal.

Saludos.

Venga suerte Br

Casper20390 escribió:

][PaNg][ escribió:Yo no tengo huevos de que me lo detecte, estoy usando un T-20, la luz del Ps3Break no para de parpadear y me da Desconocido, ya no se lo que hacer, las soldaduras están bien y estoy que me rompo la cabeza.

Saludos.

Ques programer estas usando....

CUIDADO CON ESTE K ESTA BASTANTE MAL... Ten encuenta que es mirado desde abajo... Tu lo estas viendo desde arriba, tu patilla 1 esta al lado de C5, vamos en el lado del crystal....


Saludos

Aquiles81 escribió:

Casper20390 escribió:

][PaNg][ escribió:Yo no tengo huevos de que me lo detecte, estoy usando un T-20, la luz del Ps3Break no para de parpadear y me da Desconocido, ya no se lo que hacer, las soldaduras están bien y estoy que me rompo la cabeza.

Saludos.

Ques programer estas usando....

CUIDADO CON ESTE K ESTA BASTANTE MAL... Ten encuenta que es mirado desde abajo... Tu lo estas viendo desde arriba, tu patilla 1 esta al lado de C5, vamos en el lado del crystal....


Saludos

Perdonad soy algo novato en esto, pero no entiendo por que el cutreprogramador tiene un puerdo db9 y otro usb? por que puerto habría que conectarlo al ordenador por el db9 o por el usb?

Casper20390 escribió:Como eres novato te lo voy a explicar como a un novato.

Del USB sólo toma los 5V osea sólo usa la alimentación del puerto.... Puedes incluso usar una pila de 5VDC que es exactamente lo mismo o una funte de alimentación a 5VDC.

Por el DB9 es por el que programa el PIC.

Saludos

Shiniori escribió:Yo tengo una pregunta !

Se podría actualizar con el hex que hay disponible en la web ps3break que se utiliza para actualizar los nuevos PS3Break v1.1 ?

Aunque no estoy seguro, es posible que esa version 1.1 que hay sea el PSGroove 1.5 que es la que podemos poner en nuestro PIC v1.0 mod.

Estoy perdidisimo y cada uno dice una cosa en general por todos los foros.

Ahora mismo, ha salido ya la v1.1 y v2.0 de hermes y digo yo que estas no estan adaptadas para instalar en el PIC v1.0 mod, verdad ?

Que algun entendido me ilumine, se lo agradeceria.

Un saludo.

][PaNg][ escribió:

Shiniori escribió:Yo tengo una pregunta !

Se podría actualizar con el hex que hay disponible en la web ps3break que se utiliza para actualizar los nuevos PS3Break v1.1 ?

Aunque no estoy seguro, es posible que esa version 1.1 que hay sea el PSGroove 1.5 que es la que podemos poner en nuestro PIC v1.0 mod.

Estoy perdidisimo y cada uno dice una cosa en general por todos los foros.

Ahora mismo, ha salido ya la v1.1 y v2.0 de hermes y digo yo que estas no estan adaptadas para instalar en el PIC v1.0 mod, verdad ?

Que algun entendido me ilumine, se lo agradeceria.

Un saludo.

Tengo más o menos las mismas dudas, sobretodo en el último punto. ¿Podemos meter todo lo que Hermes modifique a partir de ahora?

sebaska23 escribió:Sabeis donde puedo conseguir un conector db9 para el cutreprogramador que este baratillo? O de que aparato podria reutilizar 1? Es que solo lo he visto en el lector de rondas que hay en mi curro, y no es plan de pincharselo...

xema10 escribió:se suponen que usan el mismo PIC para la V1.0 que la V1.1 los de ps3break...

sebaska23 escribió:Sabeis donde puedo conseguir un conector db9 para el cutreprogramador que este baratillo? O de que aparato podria reutilizar 1? Es que solo lo he visto en el lector de rondas que hay en mi curro, y no es plan de pincharselo...

The-Machine escribió:Yo estoy por rendirme ya, nose que puede pasar, le he metido el groove 1.5 con las opciones que pone en el tuto 10 veces o asi, y nada la pley no m elo reconoce, el pc si que lo hace aunque lo curioso esuq no le tengo que dar al boton... :SS como puedo comprobar si he metido bien el groove? esque no se usar el winpic y el hid bootloader tampoco. Ya he probado en win XP y 7 y en los 2 iwal. Que mas puedo hacer? Me da envidia sane de ver como la gente lo consigue y ami me da problemas xDDD


Saludos

The-Machine escribió:Yo estoy por rendirme ya, nose que puede pasar, le he metido el groove 1.5 con las opciones que pone en el tuto 10 veces o asi, y nada la pley no m elo reconoce, el pc si que lo hace aunque lo curioso esuq no le tengo que dar al boton... :SS como puedo comprobar si he metido bien el groove? esque no se usar el winpic y el hid bootloader tampoco. Ya he probado en win XP y 7 y en los 2 iwal. Que mas puedo hacer? Me da envidia sane de ver como la gente lo consigue y ami me da problemas xDDD


Saludos

Natsu escribió:Se podria crear un hilo de programadores voluntarios como aquel de 360 de flasheadores voluntarios para los "desgraciaos" que como yo tienen un PIC y esto de soldar, progrmamar y tal les parece de otro mundo xD

Has hecho las modificaciones de las resistencias?
Has metido la version PICGroove SIN bootloader? (el bootloader es el de Neoteo.)

El HIDLoader no te esta grabando nada, prueba en otro PC totalmente diferente, si no es necesario k pulses el boton para k te lo detecte es porque solo tienes el boot y no programas nada.....

The-Machine escribió:

Has hecho las modificaciones de las resistencias?
Has metido la version PICGroove SIN bootloader? (el bootloader es el de Neoteo.)

Si se la he hecho, le puesto las resistencias y todo, el bootloader de neoteo se lo programe con el cutreprogramador, y despues hice el paso de meterle el groopic con el hidbootloader. Pero nada..

El HIDLoader no te esta grabando nada, prueba en otro PC totalmente diferente, si no es necesario k pulses el boton para k te lo detecte es porque solo tienes el boot y no programas nada.....

Ya lo he probado en otro pc, ese es el caso que creo que no programa nada pero entonces nose xq es. Porque cuando en el HID le digo que coja el groove 1.5 lo coge y le doy a program/verlfy y lo escribe y me dice que lo ha hecho bien. Entonces nose porque no lo programa. Esto lo he hecho con 2 ordenadores diferentes y hace lo mismo. COn el HID puedo leer y extraer lo que tiene el pic? y en caso que se pueda como lo veo? asi os digo lo que tiene y me podreis ayudar mejor

Saludos y gracias

Natsu escribió:Se podria crear un hilo de programadores voluntarios como aquel de 360 de flasheadores voluntarios para los "desgraciaos" que como yo tienen un PIC y esto de soldar, progrmamar y tal les parece de otro mundo xD

zizux escribió:

Natsu escribió:Se podria crear un hilo de programadores voluntarios como aquel de 360 de flasheadores voluntarios para los "desgraciaos" que como yo tienen un PIC y esto de soldar, progrmamar y tal les parece de otro mundo xD

secundo la mocion,siempre y cuando esto sea muy sencillo y no cueste mucho trabajo,porque a mi la verdad me parece dificil,yo hasta pagaria por ello

frank101 escribió:Hola, me acaban de prestar un pickit 1 para este fin de semana, esto se puede usar para programar?
Si es asi cual de las esquemas uso para conectar al psbreak? Es que hay 3 de 8 pines. Es el de medio que pone pic dip 8? Y en winpic cuando seleccionamos programador cual uso, he mirado pero ninguno dice usb.

Gracias

Saludos

Casper20390 escribió:
Para programar con pickit necesitas usar el programa del pickit de microchip, no se usa el winpic.

Es esquema del PICkit es es primero de la izkierda del todo, debes confrontar con las patas del DIP28.

Saludos

josete2k escribió:


ARREGLAO.

Programado con TE20, bootloader NEOTEO y pista del led cortada (porque si no puenteamos dos pa.tillas del pic
