¿Mejor forma sencilla obtener 240p en TV CRT por video compuesto?

Buenas, no tengo la menor idea pero ví algo de info, a ver qué opiniones van llegando

https://www.reddit.com/r/crtgaming/comm ... _a_crt_tv/

https://shmups-system11-org.translate.g ... _tr_pto=sc

https://www.reddit.com/r/raspberry_pi/c ... composite/

https://www.youtube.com/watch?v=4B8ZG_Z82NY

https://www.youtube.com/watch?v=V1wlbVpxbPA

https://forum.recalbox.com/topic/13492/ ... p-en-crt/2

https://www.youtube.com/watch?v=bm-4kPW93xQ

https://www.youtube.com/watch?v=9m8ScViTZi0

Te voy a decir una tontuna:
el av, es los 3 colores rgb+sync. En teoria, si juntas todos los cables ( los 4) debería ser av composite, peeero me da en la nariz que se va a ver del carajo, pero en blanco y negro. Si tienes la opcion, prueba porque creo que se podia asi.
La opcion 2 para 240p sobre composite es la wii.

@alvan gracias, voy a revisar los enlaces.

Tomax_Payne escribió:Te voy a decir una tontuna:
el av, es los 3 colores rgb+sync. En teoria, si juntas todos los cables ( los 4) debería ser av composite, peeero me da en la nariz que se va a ver del carajo, pero en blanco y negro. Si tienes la opcion, prueba porque creo que se podia asi.
La opcion 2 para 240p sobre composite es la wii.

Ojalá funcionará así pero no es tan simple

Sobre Wii, ya tengo una Wii y si funciona pero la tengo ocupada ya en la TV que si tiene entradas por componentes.

Antes de rendirme y tirar por Wii voy a seguir viendo las opciones en Raspberry y PC. Se aceptan sugerencias.

@Gnoblis
Echale un ojo a esto:
https://wiki.batocera.org/batocera-and-crt

https://www.ebay.com/itm/174151197805

Este fin de semana hice pruebas con este transcoder que pasa RGBS a S-Video y Compuesto. Creo que originalmente es para MiSTer pero bueno, tenía entrada VGA 15KHz y yo tenía un PC y ya había usado uno antes para S-Video con otro televisor, y aparentemente lo que hace es compartir el RGBS a compuesto.



Por video compuesto si preserva la resolución original que le pase, mantiene las scanlines de 240p pero tiene problemas de dot crawl, que bueno, por lo que entiendo es algo muy difícil de evitar con ese tipo de conexión.
Hice esta comparación:

Juego 1

Juego 2

Juego 3


Aunque son fotos a la pantalla, no salen tan bien en cámara, pero estuve probando.
Me pregunto si con Raspberry y la salida de video compuesto por la salida del jack 3.5mm se verá mejor este tipo de señal.
Seguiré revisando.

Gracias por la información que me han pasado y de antemano los consejos que puedan compartir.

@Gnoblis no entiendo muy bien esta cosa compañero pero si ando en la emulacion y todo una pregunta

yo en el pasado tenia una pc basica de los tiempos de las tarjetas de video agp ufff con salida s-video geforce

la conectaba al tv y pues en verdad se mira horrible la imagen los colores todos palidos , nada que ver en el monitor crt que tenia en ese momento

entonces ? algo estaba haciendo mal o esa es la idea ? que se miren los juegos "asi"

Gnoblis escribió:Este fin de semana hice pruebas con este transcoder que pasa RGBS a S-Video y Compuesto. Creo que originalmente es para MiSTer pero bueno, tenía entrada VGA 15KHz y yo tenía un PC y ya había usado uno antes para S-Video con otro televisor, y aparentemente lo que hace es compartir el RGBS a compuesto.



Por video compuesto si preserva la resolución original que le pase, mantiene las scanlines de 240p pero tiene problemas de dot crawl, que bueno, por lo que entiendo es algo muy difícil de evitar con ese tipo de conexión.

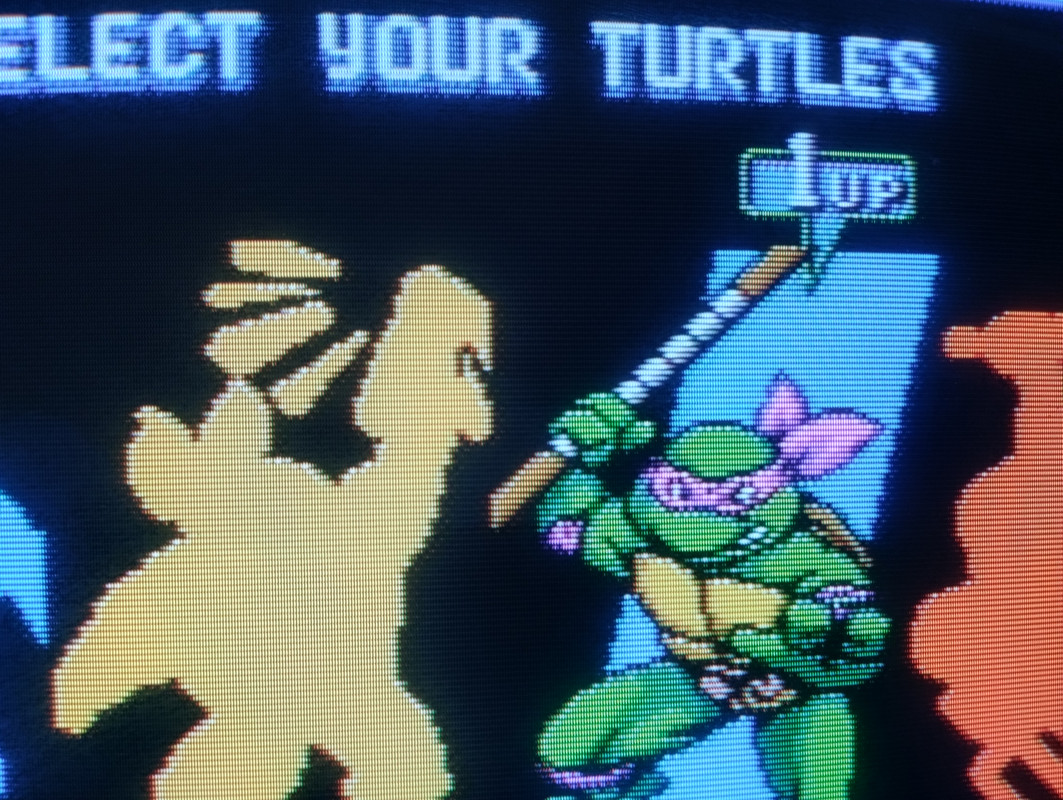

Hice esta comparación:

Juego 1

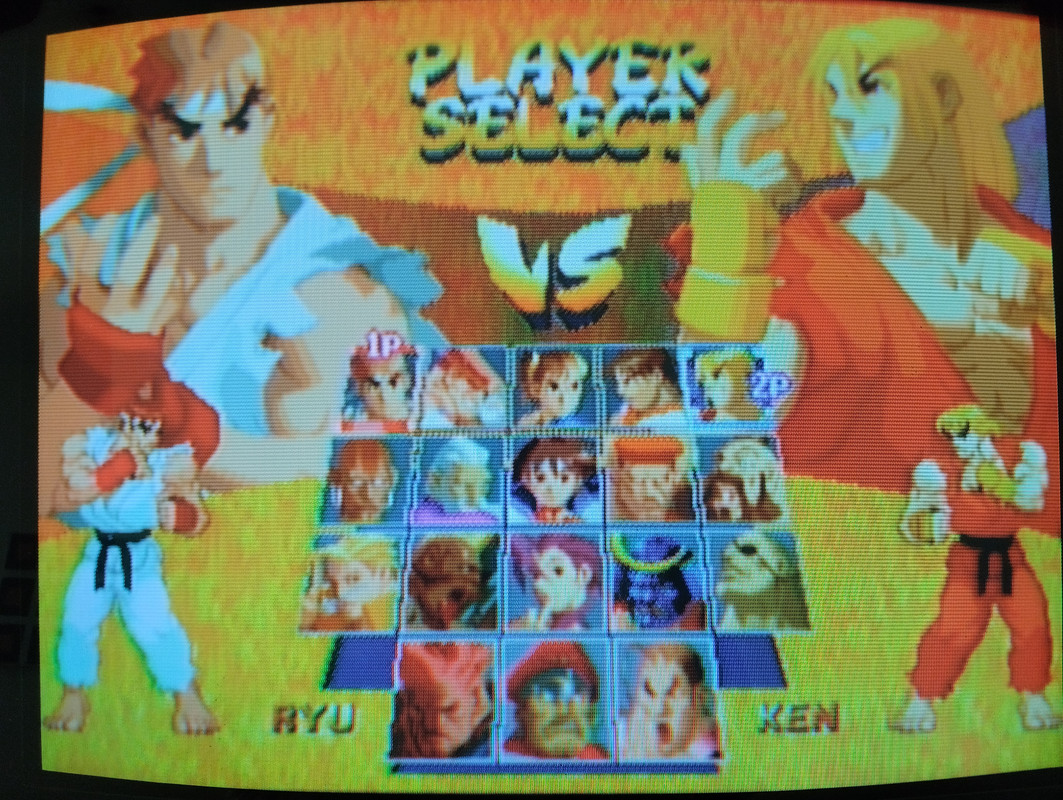

Video Compuesto 480i


Video Compuesto 240p

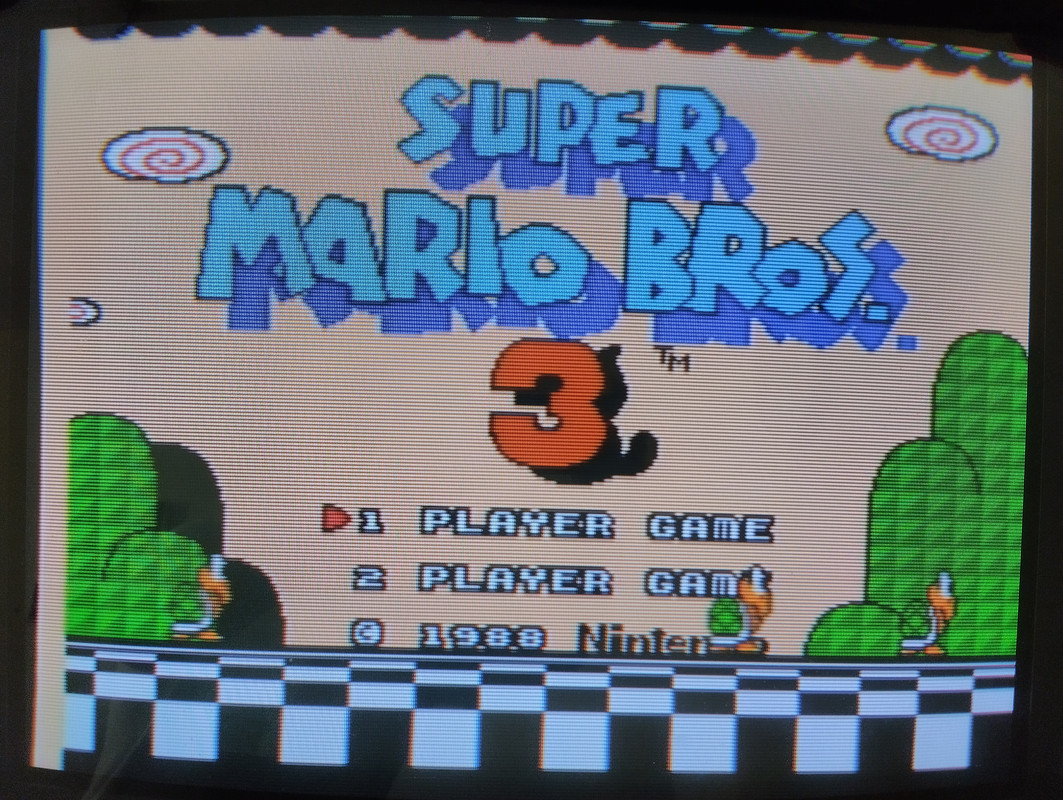

S-Video 240p

Juego 2

Video Compuesto 480i


Video Compuesto 240p


S-Video 240p

Juego 3

Video Compuesto 480i


Video Compuesto 240p


S-Video 240p

Aunque son fotos a la pantalla, no salen tan bien en cámara, pero estuve probando.
Me pregunto si con Raspberry y la salida de video compuesto por la salida del jack 3.5mm se verá mejor este tipo de señal.
Seguiré revisando.

Gracias por la información que me han pasado y de antemano los consejos que puedan compartir.

Yo he usado una raspberry pi 3 para sacar video compuesto por el jack de 3.5, se ve muy nítido. El único problema es que sacando así la señal de video la resolución es fija (720x240p si no recuerdo mal). Yo por lo menos no he sabido usar nativas o reescalar con buen resultado.

Un saludo!

Edit: He estado mirando y el problema fue que la resolución horizontal era fija a 720

guarato escribió:@Gnoblis no entiendo muy bien esta cosa compañero pero si ando en la emulacion y todo una pregunta

yo en el pasado tenia una pc basica de los tiempos de las tarjetas de video agp ufff con salida s-video geforce

la conectaba al tv y pues en verdad se mira horrible la imagen los colores todos palidos , nada que ver en el monitor crt que tenia en ese momento

entonces ? algo estaba haciendo mal o esa es la idea ? que se miren los juegos "asi"

Es normal que una señal VGA al doble de frecuencia (31KHz del VGA vs solo 15KHz del s-video) y con todas las señales de color, luminancia y sincronía se viera mejor que una señal compuesta.
Ahí no hacías nada mal, s-video da para lo que da y los monitores VGA de PC eran más avanzados que los televisores de uso doméstico.
La idea es ver los juegos lo mejor posible, creo yo.

@Zak_pepinillo gracias por la información, la tendré en cuenta ¿Y no te daba dot crawl?

Conseguí una Raspberry Pi 3B+ y el cable para conectar por video compuesto la plaquita al televisor CRT sin SCART ni otra entrada de vídeo mejor que el típico RCA amarillo.
A ver si puedo sacar 240p por vídeo compuesto del jack 3.5mm



Me buscaré alguna imagen para emular y hacer pruebas el fin de semana si hay tiempo.

Es la primera vez que trasteo con una Raspberry Pi y acepto sugerencias, como cuál imagen o configuración sería mejor usar.
Ya estaré tomando nota de los resultados si son buenos o malos.

ojo a la wii, que no es mala opción, cada vez mas se está convirtiendo en la consola emuladora definitiva
hace poco descubrí la nueva versión del wiistation (emulador de psx) y ha mejorado muchísimo con respecto a lo que había (el wiisx era bastante mediocre)
ahora mismo casi todos los juegos que he probado van al 100%, incluso algunos mejor que en el pops en ps2, y por supuesto ya le han puesto la opción de 240p que le faltaba a las versiones anteriores y se ve de lujo
y lo bueno es que sigue en desarrollo, hay una versión beta nueva que incluso permite jugar con cualquier mando usb (la wii tiene 2 puertos usb 2.0 detras)

sumendole a todo esto todas las 8 y 16 bits (mega cd y 32x incluidas) arcades (que juntando mame 2000, mame 2003 y final burn alpha tienes casi todo lo 2d funcionando perfecto, solo falla cps3, system 32 de sega y las placas mas tochas 2d de taito, konami o namco)
y claro, todo lo de cube y wii que no es poco
la nintendo 64 también tienes parte del catálogo en la consola virtual y en el not64 van muy bien muchos juegos también, aunque espero que lo mejoren como han hecho con el de psx para conseguir que todo vaya 100%
y claro, las portatiles, gb, gbc y gba, game gear, wonderswan, neo geo pocket y color, virtual boy....

incluso hace poco también hicieron el port perfecto de sonic mania para wii, ahora ya van las fases 3d al 100% y al ir a 240p la convierte en la mejor versión del juego

@magrosomohoso
Pero sonicmania se ve en rojo por rgb, necesitas jugarlo por compuesto y pierde mucho.

shutupandsmile escribió:@magrosomohoso
Pero sonicmania se ve en rojo por rgb, necesitas jugarlo por compuesto y pierde mucho.

eso es cierto, pero en este caso la tv del OP solo admite compuesto, asi que no sería un problema

magrosomohoso escribió:

shutupandsmile escribió:@magrosomohoso
Pero sonicmania se ve en rojo por rgb, necesitas jugarlo por compuesto y pierde mucho.

eso es cierto, pero en este caso la tv del OP solo admite compuesto, asi que no sería un problema

Pues si. Este televisor no deja mejores opciones

@magrosomohoso Si, tengo un Wii conectado por video por componentes en otro televisor con más entradas.

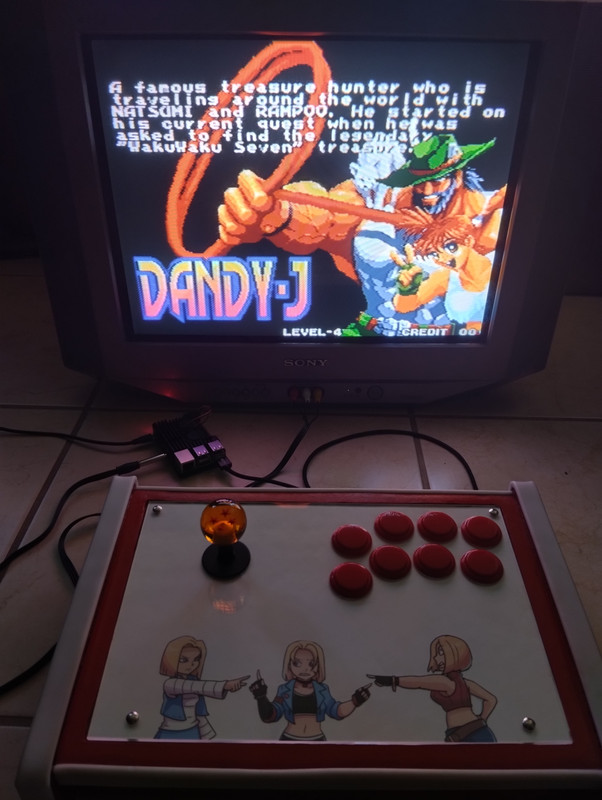

Compre una Raspberry Pi 3B+ y estuve trasteando el fin de semana y logro sacar 240p con resultados relativamente buenos para ser por video compuesto.



Utilice una instalación limpia de RetroPie y la configuración de este tutorial con la que logré que la plaquita saque video compuesto y que en el frontend se mantuviera la señal en 480i pero al cargar los juegos la resolución se ajusta a la que debe ser.
Claro, no tiene la nitidez de una conexión RGB pero evita el flickering de las resoluciones entrelazadas.









De momento es lo que he podido obtener ¿Qué les parece?

Yo estoy jugando ahora mismo también por compuesto, se ven las scanlines igual pero tienes como un efecto arco iris en los colores mas claros y la imagen menos nítida, al final es volver a acostumbrarte, pero cuando has estado muchos años usando rgb se nota la pérdida de calidad, pero cuando no hay mas remedio....

A mi lo que me pasó es que conseguí una tv muy buena pero tiene un problema con el rgb que ajusta el brillo automáticamente, entonces cuando la imagen es muy clara se oscurece, y cuando es oscura se ve bien, y no se como arreglarlo, al final juego por compuesto
ya hablé de ello aqui
https://www.elotrolado.net/hilo_problema-con-rgb-en-crt-imagen-muy-oscura_2500515

Jo, una Trinitron sin conector SCART. Qué raro, si hasta la mierditv de 14 pulgadas más arrastrada lo traía, aparte del conector compuesto del frontal.

kaironman escribió:Jo, una Trinitron sin conector SCART. Qué raro, si hasta la mierditv de 14 pulgadas más arrastrada lo traía, aparte del conector compuesto del frontal.

USA amigo

Tomax_Payne escribió:

kaironman escribió:Jo, una Trinitron sin conector SCART. Qué raro, si hasta la mierditv de 14 pulgadas más arrastrada lo traía, aparte del conector compuesto del frontal.

USA amigo

No me he fijado en esa SNES USA, tienes razón. Son tan feas que mi cerebro las descarta automáticamente.

kaironman escribió:

Tomax_Payne escribió:

kaironman escribió:Jo, una Trinitron sin conector SCART. Qué raro, si hasta la mierditv de 14 pulgadas más arrastrada lo traía, aparte del conector compuesto del frontal.

USA amigo

No me he fijado en esa SNES USA, tienes razón. Son tan feas que mi cerebro las descarta automáticamente.

Pues si. En América no tenemos SCART.

Por ahora después de haber probado dos métodos; PC + Transcoder y Raspberry Pi por ahora me quedaré con la segunda solución, porque con PC tuve más dot crawl porque el transcoder usa unos timings genéricos para funcionar con lo que le mandes, y me quedo con lo aprendido en el camino para poder darle una segunda vida a este televisor de la basura al que seguramente alguien lo iba a romper solo para sacarle un poco de cobre

Gracias a todos por las sugerencias recibidas

@Gnoblis

Ese sony, no tiene mod rbg?

Tomax_Payne escribió:@Gnoblis

Ese sony, no tiene mod rbg?

Desgraciadamente este televisor KV21FW150 lleva el chasis BX1S que según vi cuando busque información sobre él no es modificable. Dicen en foros que no tiene habilitadas entradas RGB en los chips para poder modificarlo
Hasta donde he visto los televisores modificables al menos tienen entradas de video por componentes o espacios para ello en el chasis aunque no tengan instalados los conectores.

https://sector.sunthar.com/guides/crt-r ... html#sharp
