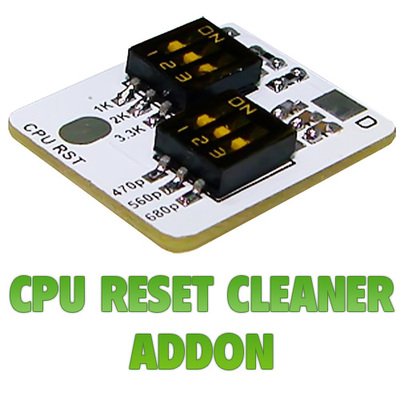

pepesentada escribió:Buenas, estuve buscando por este foro y otros tantos como era el tema de esta controladora para el CPU_RESET de cool runner, ya que no encontre nada decidi abrir este hilo para explicar un poco como creo yo que esta hecha. La placa no son mas que 3 resistencias en paralelo con 3 capacitores cada uno con un selector (yo puedo elegir una resistencia y un capacitor) e ir probando para ver cual me da un mejor tiempo de arranque tanto del xell como del dash.cpureset.jpg
Este es el diseño que usaron para las consolas fat usando el cool runner rev c que viene con el cable mallado blanco y ahi dentro del termoretractil se ve como sale un cable negro que conecta la malla a GND (a mi me funciono sin colocar esto)cpu_rst_cleaner_addon_phat.jpg
En las consolas slim también lo utiliza pero yo todavía no hice ninguna consola slim con placa corona asique no puedo garantizar que mejore los tiempos, en las consolas slim trinity no hace falta usarlo por lo menos no me hizo falta a mi.
Bueno eso es todo espero que les sirva de ayuda para mejorar los tiempos como me sirvio a mi.

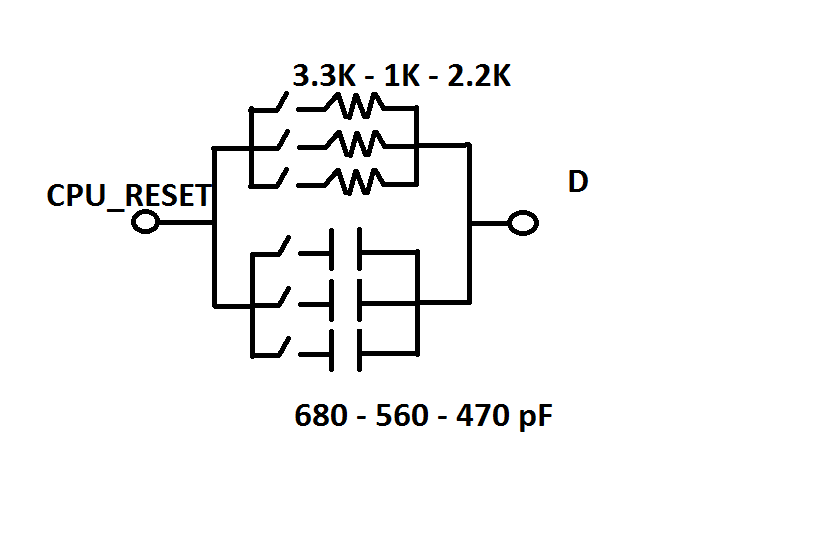

Dejo como es para mi el circuito esquematico de la placa si alguno difiere en como es que avise y lo vemos.CPU_reset.png
Fuente: http://team-xecuter.com/
