Modulos Xilinx "alternativos" funcionarán?

Archivado
Hola! bueno, mi pregunta es relativamente simple. Buscando en Ebay me encontré con estos modulos:

http://www.ebay.com/itm/New-Xilinx-XC2C ... 2098wt_993

Funcionaran para el Reset Glitch Hack? Principalmente por el hecho de que en el tutorial de GliGli, a la placa Digilent el puenteaba dos zonas de resistencias, que en esta placa no están...

Alguien encargó de este tipo, o tiene, probó y resultó?

Saludos !
sebitafox escribió:Hola! bueno, mi pregunta es relativamente simple. Buscando en Ebay me encontré con estos modulos:

http://www.ebay.com/itm/New-Xilinx-XC2C ... 2098wt_993

Funcionaran para el Reset Glitch Hack? Principalmente por el hecho de que en el tutorial de GliGli, a la placa Digilent el puenteaba dos zonas de resistencias, que en esta placa no están...

Alguien encargó de este tipo, o tiene, probó y resultó?
hola yo e encargado de este mismo y espero que funcione si no pues ya e perdido un poco
seria cuestion de provar saludos

Saludos !
sebitafox escribió:Hola! bueno, mi pregunta es relativamente simple. Buscando en Ebay me encontré con estos modulos:

http://www.ebay.com/itm/New-Xilinx-XC2C ... 2098wt_993

Funcionaran para el Reset Glitch Hack? Principalmente por el hecho de que en el tutorial de GliGli, a la placa Digilent el puenteaba dos zonas de resistencias, que en esta placa no están...

Alguien encargó de este tipo, o tiene, probó y resultó?


Saludos !


lo importante es la referencia del xilink...

yo iva a encargar este XC2C64A-7VQG44C, pero se agoto...

entonces voy por este XC2C64A-7VQG44I, el mismo pero para temperatura industrial un poco mas caro pero es lo que hay...

un saludo...
Yo esperaria a que sacaran todo "mascadito"

No creo que tarden mucho en salir los "kit todo en uno" de facil montaje y teniendo en cuenta que todavia no ha salido el rebooter compatible, no hay prisa
pcxpsanti escribió:Yo esperaria a que sacaran todo "mascadito"

No creo que tarden mucho en salir los "kit todo en uno" de facil montaje y teniendo en cuenta que todavia no ha salido el rebooter compatible, no hay prisa



Posiblemente montadito en una pcb programado para su respectiva version o con un puerto para reprogramarlo (por cierto no se si es reescribible.. como algunos pic´s) y con sus respectivos cablecitos para montarlo..
pcxpsanti escribió:Yo esperaria a que sacaran todo "mascadito"

No creo que tarden mucho en salir los "kit todo en uno" de facil montaje y teniendo en cuenta que todavia no ha salido el rebooter compatible, no hay prisa

Esa misma cosa estoy esperando, de hecho cuando se anuncie y aparezca alguno a buen precio en Dealextreme o similares lo compro (aca a Chile casi nunca llegan esas cosas, y si llegan son casi a un valor 300% superior al real)
sebitafox escribió:Hola! bueno, mi pregunta es relativamente simple. Buscando en Ebay me encontré con estos modulos:

http://www.ebay.com/itm/New-Xilinx-XC2C ... 2098wt_993

Funcionaran para el Reset Glitch Hack? Principalmente por el hecho de que en el tutorial de GliGli, a la placa Digilent el puenteaba dos zonas de resistencias, que en esta placa no están...

Alguien encargó de este tipo, o tiene, probó y resultó?

Saludos !


En xboxhacker, varios usuarios han confirmado que funcionan. Incluso han puesto esquemas de conexión:

http://imageshack.us/photo/my-images/94/fullview.jpg/

y otro:

http://wii.spiffy360.com/user_images/jsjar/fullview.jpg

Saludos
VincentM escribió:
sebitafox escribió:Hola! bueno, mi pregunta es relativamente simple. Buscando en Ebay me encontré con estos modulos:

http://www.ebay.com/itm/New-Xilinx-XC2C ... 2098wt_993

Funcionaran para el Reset Glitch Hack? Principalmente por el hecho de que en el tutorial de GliGli, a la placa Digilent el puenteaba dos zonas de resistencias, que en esta placa no están...

Alguien encargó de este tipo, o tiene, probó y resultó?

Saludos !


En xboxhacker, varios usuarios han confirmado que funcionan. Incluso han puesto esquemas de conexión:

http://imageshack.us/photo/my-images/94/fullview.jpg/

y otro:

http://wii.spiffy360.com/user_images/jsjar/fullview.jpg

Saludos


Eso era lo que queria saber! muchas gracias compita.

EDIT: Me surgió otra duda. En las imagenes de los diagramas vienen mas componentes de los que traen las para importar. Les cuelgo imagenes de referencia

1º.- Imagen con la adaptación:

Imagen


2º.- PCB que venden en Ebay:

Imagen


Si se fijan, por ambos lados vienen con componentes menos. Serán realmente necesarios?

Saludos!
Hola, me dio mas confusion, si uno compra estos modulos que no son los originales sino copias chinas o los de ebay donde hay que hacer el puente????

En este caso en vez de sacar un componente hay que sacar 2??? (el R1 y R4)???
Para las versiones FAT hay que puentear en un lugar y para las SLim en otro????.


Gracias,

Saludos
glew escribió:Hola, me dio mas confusion, si uno compra estos modulos que no son los originales sino copias chinas o los de ebay donde hay que hacer el puente????

En este caso en vez de sacar un componente hay que sacar 2??? (el R1 y R4)???
Para las versiones FAT hay que puentear en un lugar y para las SLim en otro????.


Gracias,

Saludos


Exacto, tal y como muestra la imagen superior.

Pero si se dan cuenta, por el lado frontal faltan 5 componentes hacia la derecha (4 leds y otra cosa que no se que es) y al reverso faltan unos condensadores y resistencias, y no se que mas será lo otro grande que hay allí jajaj y no sé si eso afectará, ya que es una revisión mas nueva (y supongo mejorada, tal vez no era necesario)
VincentM escribió:
sebitafox escribió:Hola! bueno, mi pregunta es relativamente simple. Buscando en Ebay me encontré con estos modulos:

http://www.ebay.com/itm/New-Xilinx-XC2C ... 2098wt_993

Funcionaran para el Reset Glitch Hack? Principalmente por el hecho de que en el tutorial de GliGli, a la placa Digilent el puenteaba dos zonas de resistencias, que en esta placa no están...

Alguien encargó de este tipo, o tiene, probó y resultó?

Saludos !


En xboxhacker, varios usuarios han confirmado que funcionan. Incluso han puesto esquemas de conexión:

http://imageshack.us/photo/my-images/94/fullview.jpg/

y otro:

http://wii.spiffy360.com/user_images/jsjar/fullview.jpg

Saludos

hola amigo podrias poner la fuente para ver el esquema porfavor mil gracias de antemano
que ya me intente registrar en xboxhacker pero me dice que mi respuesta esta erronea
What does the logo at the top say
que significa que el logo de la parte superior le pongo xboxhaker y nada
si estoy mal que me orienten jejej gracias
Las fuentes:
http://www.xboxhacker.org/index.php?topic=16949.160

http://www.xboxhacker.org/index.php?topic=16977.0

Te tienes que registrar para verlos. En el logo pone 'XboxHacker BBS'.
sebitafox escribió:Imagen


Si tengo este modulo, que no trae R4 pero si R5 que hay que hacer???
glew escribió:
sebitafox escribió:Imagen


Si tengo este modulo, que no trae R4 pero si R5 que hay que hacer???

hola amigo creo que vas a batall para que el Impact te lo reconosca o almenos eso me esta pasando ami estoy trabajando con el lpt programer el del esquema de tutorial me lo reconoce como unknow
Hola laglx, cuanto te demoro la lectura de la nand por lpt?

un saludo...
laglx escribió:
glew escribió:
sebitafox escribió:Imagen


Si tengo este modulo, que no trae R4 pero si R5 que hay que hacer???

hola amigo creo que vas a batall para que el Impact te lo reconosca o almenos eso me esta pasando ami estoy trabajando con el lpt programer el del esquema de tutorial me lo reconoce como unknow



Hola Laglx, te comento que ayer como no obtube respuestas, intente hacerlo y funciona perfectro ya tengo la xbox con el Xell a la espera de un rebooter.

debes tener algun error en el LPT porque anda de 10
Mincho escribió:Hola laglx, cuanto te demoro la lectura de la nand por lpt?

un saludo...

aproximadamente 40 minutos

hol amigo glew ya lo solucione era un error en el programador era que en donde compre los componentes me dieron un diodo mal tuve que buscar entre mis muchos componentesy encontre el que me faltava ya tengo la CPU KEY de los 9 jasper que tengo por si acaso
saludos
Hola compis,un par de dudas acabo seré unir el coolrunner de eBay e IVA a meterme con ello y he visto que hay que quitar r1 y r4 pero es antes de programarlo o antes de ponerlo en la Xbox y otra duda en el reverso la s amarilla con la línea significa creo que hay que hacer un puente pero para programar o para instalar en la consola
tengo el que tiene r5 pero no r4.

he quitado la r1 y puenteado la r2 (fat)

He conectado todo segun el manual

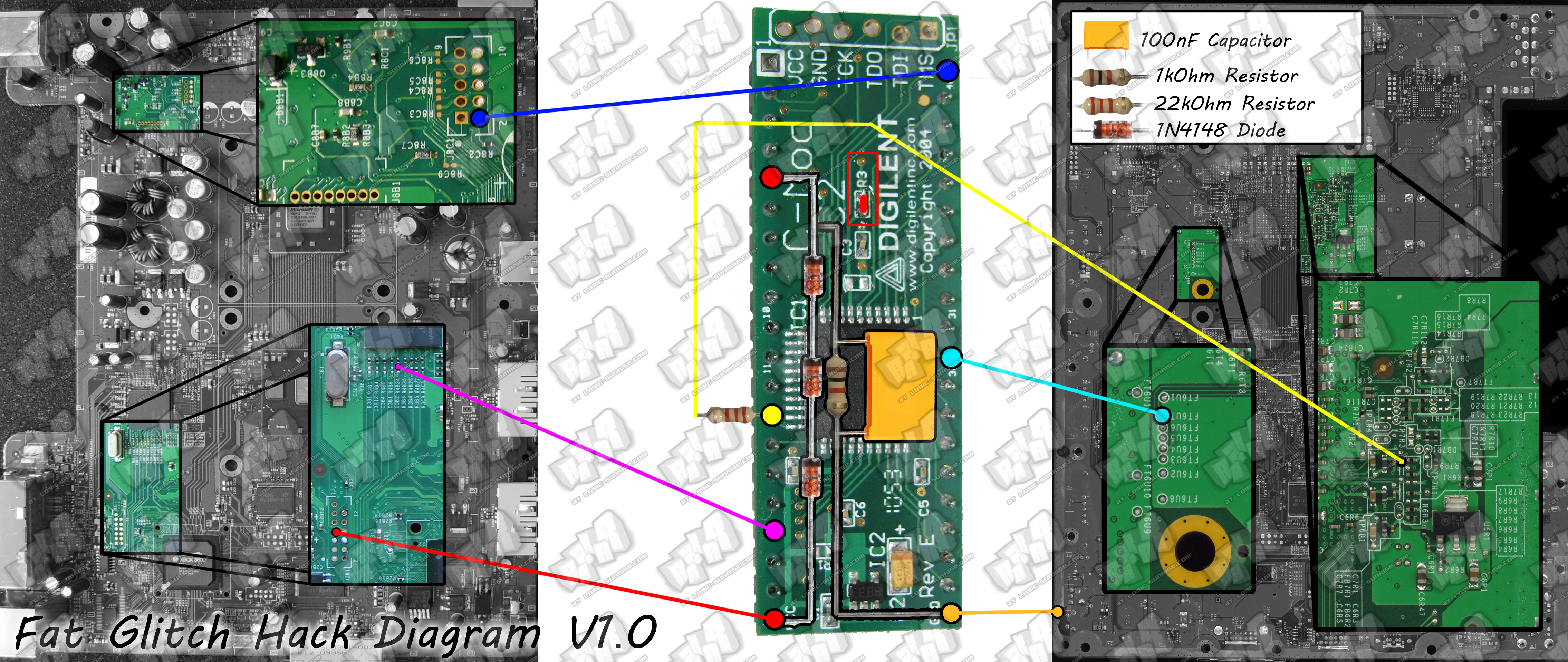

http://www.logic-sunrise.com/images/ima ... iagLS2.png

http://i.ebayimg.com/t/10-Xilinx-CPLD-c ... ~60_58.JPG

He programado el chip ya dos veces, soldado los cables a la consola varias veces y sale pantalla en negro con la xbox encendida.

Por favor Ayuda¡¡¡
Compi sabes si es la misma resistencia seguro r4 por r5
Me he guiado por este esquema de un foro italiano

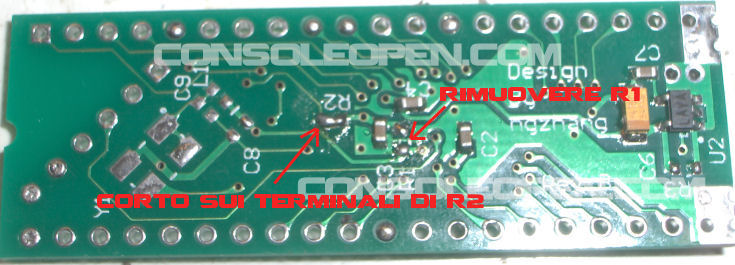

http://www.consoleopen.com/forum/images ... _chip1.jpg

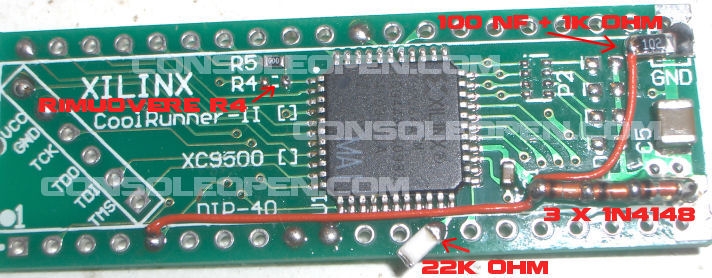

http://www.consoleopen.com/forum/images ... _chip2.jpg

Pero tengo mis dudas sobre las resistencias.
Hola compi ya lo había visto en otra página italiana pero me da apuro porque si te fijas la resistencia de 22k la coloca e un solo punto y varia de lo visto hasta ahora a ver si algún compi que tenga el mismo que nosotros xc9500 nos saca de dudas claro que le haya funcionado ,yo también estoy bloqueado ahí tras leer y escribir la nand puesto que no tenemos la r4 sino r5 y no se si será la misma
La de 22k esta en la foto en un solo punto para indicar el pin que es, pero le falta el otro que es el cable que va a la xbox.

Creo haber dado con el error de que no me funcione, pero hasta mañana no lo haré.

Al usar el glitch generator, utilice la version 1.0, y he leido por ahí, que no tiene soporte para las fat.

hilo_editado-ecc-glitch-generator_1682890

Mañana utilizaré la 1.1, y si funciona os cuento.
alguien que de luz sobre la instalacion de este modulo mañana me voy a poner a programarlo y vendria bien que el que ya lo aya conseguido de su experiencia y diga como lo izo paso a paso.
