N3DS no carga. Enciende led naranja 4 segundos y se apaga

Pues eso, tengo un problema con una 3ds. Después de cambiar la faja de la carcasa superior que gestiona el 3d, dejó de cargar la batería.

Lo cierto es que ni carga la batería ni enciende conectada a corriente. Sin embargo funciona perfectamente con una batería nueva y cargada (pero claro tampoco la carga).

Lo que más me extraña es que si conecto el usb tanto sin como con batería, el led naranja enciende justo 4 segundos y se apaga. Si lo hago con la batería nueva y cargada, no enciende el led.

Decir que ya cambié F1 pues se había ido y pensé que sería el problema, pero persiste, y aparentemente F2, EM1, L2 y L4 están bien (son los componentes que conozco).

Si alguien sabe por favor de algún componente en concreto que dé este síntoma característico le estaría muy agradecido.

Gracias de antemano.
Legarthez escribió: Aparentemente F2, EM1, L2 y L4 están bien (son los componentes que conozco).
Si alguien sabe por favor de algún componente en concreto que dé este síntoma característico le estaría muy agradecido.
Gracias de antemano.

Disculpa, EM1, L2 y L4 ¿Qué componentes son? ¿Resistencias, fusibles?. Yo a no ser F1 y F2 no conozco ningún otro componente directamente asociado a la carga de la batería.
has probado el cambio de cargador, si no no te puedo ayudar no tengo ni esquemas ni fotos de pcb para ayudarte. Si puedes haz un par de fotos de la pcb por delante y detras de por la zona cercana al conector y al de la bateria. Podria ser el circuito que se encarga de comprobar la carga de bateria y el que regula la tension o intensidad que debe suministrar en cada momento de la carga de la bateria de litio.

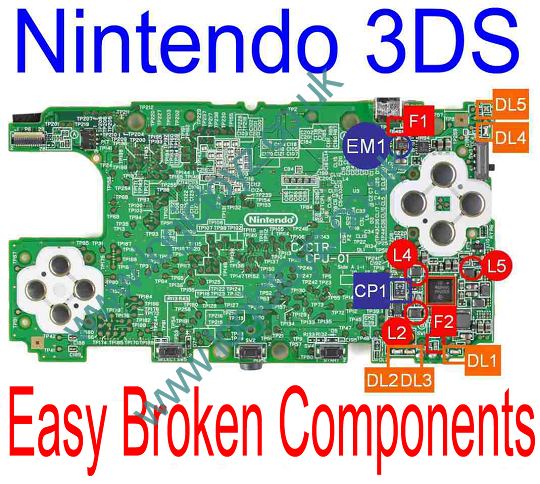

Mokona Modoki: EM1 es una especie de bobina que está junto a F1, y que hace función como de filtro antiparasitario de la entrada de corriente. L2 y L4 son unos "inductores", creo que así se llaman, que al parecer se desueldan fácilmente con golpes y caídas de la nintendo. Adjunto imagen.

minak: sí, he probado con varios cargadores y baterías. Lo que más me extraña es que con baterías agotadas enciende el led, como en un amago de cargar, y en otras más cargadas, no hace nada. En cuanto tenga un rato intentaré hacerle alguna foto.

Lástima que no consigo encontrar ningún diagrama de esta placa.

Gracias por las respuestas.
