👀 Neo Fami AV Mod 👀

He encontrado estas páginas de esta Famiclon para mejorar el sonido y el vídeo.

http://blog.naver.com/PostView.nhn?blog ... m=postView

http://www.age.jp/~k-matsu/Games/famico ... u/neofami/

He hecho este mod del sonido, pero a priori, en mis cartuchos de Famicom, no he notado mejora (también es verdad que no tengo cartuchos con chips de sonido especiales, como por ejemplo Akumajou Densetsu).
http://postfiles3.naver.net/20160310_2/ ... PG?type=w2

este es el mod de sonido que le he hecho a mi Neo Fami (hay que cortar la pista por ese sitio, según vi)
Imagen

Aunque lo que realmente me interesa, es mejorar el vídeo por el RCA, que se ve un poco mal. Nada que ver por RGB o hasta por S-Video que en mi tele se me ve bien, sin interferencias o parpadeos, cosa que por AV si.

según creo, hay que poner una resistencia un condensador de 20 Ohm y un condensador de 50 Ohm variable para el control de brillo.
aunque yo de electrónica, ni papa. Eso si, para soldar cosas si que me atrevo. Pero a ver si alguien me echa una mano.
No parece complicado si sólo hay soldar esas dos resistencias. A ver si las encuentro... Si alguien sabe dónde comprarlas baratitas...

http://postfiles4.naver.net/20160310_22 ... PG?type=w2

según dice, es que mi japonés es nulo, así se ve por AV sin el mod este hecho
http://postfiles14.naver.net/20160310_2 ... ng?type=w2

y así con el mod hecho
http://postfiles4.naver.net/20160310_14 ... ng?type=w2

http://postfiles11.naver.net/20160310_7 ... ng?type=w2
http://postfiles4.naver.net/20160314_35 ... ng?type=w2

la diferencia es palpable. Las lineas esas verticales o interferencias ya no están.


edit: el condensador marrón, el que pone 104 creo que lo he encontrado
http://www.ebay.es/itm/131985594024?_tr ... EBIDX%3AIT

pero el azul no lo encuentro.
Los condensadores se miden en Faradios.

Las resistencias en ohmios.

PD: yo no veo las imágenes salvo la de la pista cortada.
¿no puedes meterte en la web esa?
ahí se ve una imagen con los dos condensadores puestos.

El azul no se si será como este
https://es.aliexpress.com/item/20pcs-Hi ... 46264.html
El articulo esta en koreano(, no Japones (...)...los esquemas son secillos y los componentes de uso comun....lo mejor es que le lleves los esquemas impresos al dependiente de la tienda donde los vayas a comprar.
Imagen

Imagen

Imagen


pd.- como pimaginaras no solo son dos condensadores..aun asi son muy secillo de hacer
Todas las neo fami que han pasado por mis manos, tenian una salida de video clara y sin jailbars... no se que remesa le habra tocado al pobre koreano, pero ni de lejos ninguna de las que pasaron por mis manos
@theelf la mia si tiene jailbars, me estrañó porque te leí que las neofami no sufrian de ese problema ^^'
DiGiCharatFan escribió:@theelf la mia si tiene jailbars, me estrañó porque te leí que las neofami no sufrian de ese problema ^^'


Es japonesa?
Porque ojo que hay clonicas chinas, como las q venden en aliexpress q son falsas

Si es japonesa original, pues es mala pata, el mod sera necesario. Yo la verdad que todas las q he tenido no han sufrido del problema, y las vendo publicitandolas asi, aunque hace rato q no las pruebo confiado.......
la mía también es original japonesa. O eso creo. Se la compré a yamatoku-classic de ebay.

No se si son jailbars lo que me salen, pero si noto un poco de interferencias por la señal RCA (el amarillo de vídeo).

Claro que estoy acostumbrado a ver la NES por RGB (por la Wii) en una tele de tubo CRT y se ve super nítido, imagen limpia y sin parpadeos ni interferencias), y noto la diferencia.
superfenix2020 escribió:No se si son jailbars lo que me salen


Pone foto

La salida AV de la NeoFami no deveria tener interferecias, pero es obvio que si los artefactos derivados de usar video compuesto, de eso no te libras
pues ahora que lo dices y que me fijo mejor, igual no son jailbars sino que se ve así el AV.
porque a mi no se me ven esas rallas verticales. XD

estaba usando otro adaptador de luz, uno europeo pero con más amperaje. Pero ahora uso el original japonés de la NeoFami (con un transformador de luz de 220v a 110v) y parece que se ve un poquito mejor, que con el otro igual hacía algo de interferencias.

de todas formas, ya que estoy, quiero hacer el mod este de la mejora de imagen y sonido.

Creo que ya se qué condensadores son. He estado investigando un poco y creo que son estos:

560pF 1KV/1000V 5pc (el azul que aparece en la foto)
y 100nF (104) 50V Ceramic Disc C. 10Pcs (el otro)

Imagen


http://www.ebay.es/itm/10pF-10nF-1-2-3- ... GTItpeZ9BA

http://www.ebay.es/itm/Ceramic-Disc-Cap ... KUbDcR2xGQ

Lo que no me queda claro, es si a parte de soldar esos dos condensadores y hacer lo del cable (que ya lo tengo hecho eso), si hay que hacer algo más.

Por cierto, he hecho otro skin de la NES para esta NeoFami, pero esta vez es como la NES original, en colores grises y negro, y hasta los laterales tienen skin. Y esta vez si que está currado (no como el otro que lo hice en 5 minutos). Mañana si eso pongo alguna foto.
@superfenix2020

A ver, si tu "problema" son los artefactos del video compuesto, no ganas ningun mod. No hay forma que mejores eso, porque la señal de video compuesto ya sale desde el NOAC

No es una Famicom o Famiclon de componentes discretos, aca es practicamente directa la salida
no entiendo lo que quieres decir con lo de artefactos.
Busca en google


Composite dot crawl
¿y qué se supone que debo de buscar?

¿no será lo del mod RGB en las NES originales, verdad?

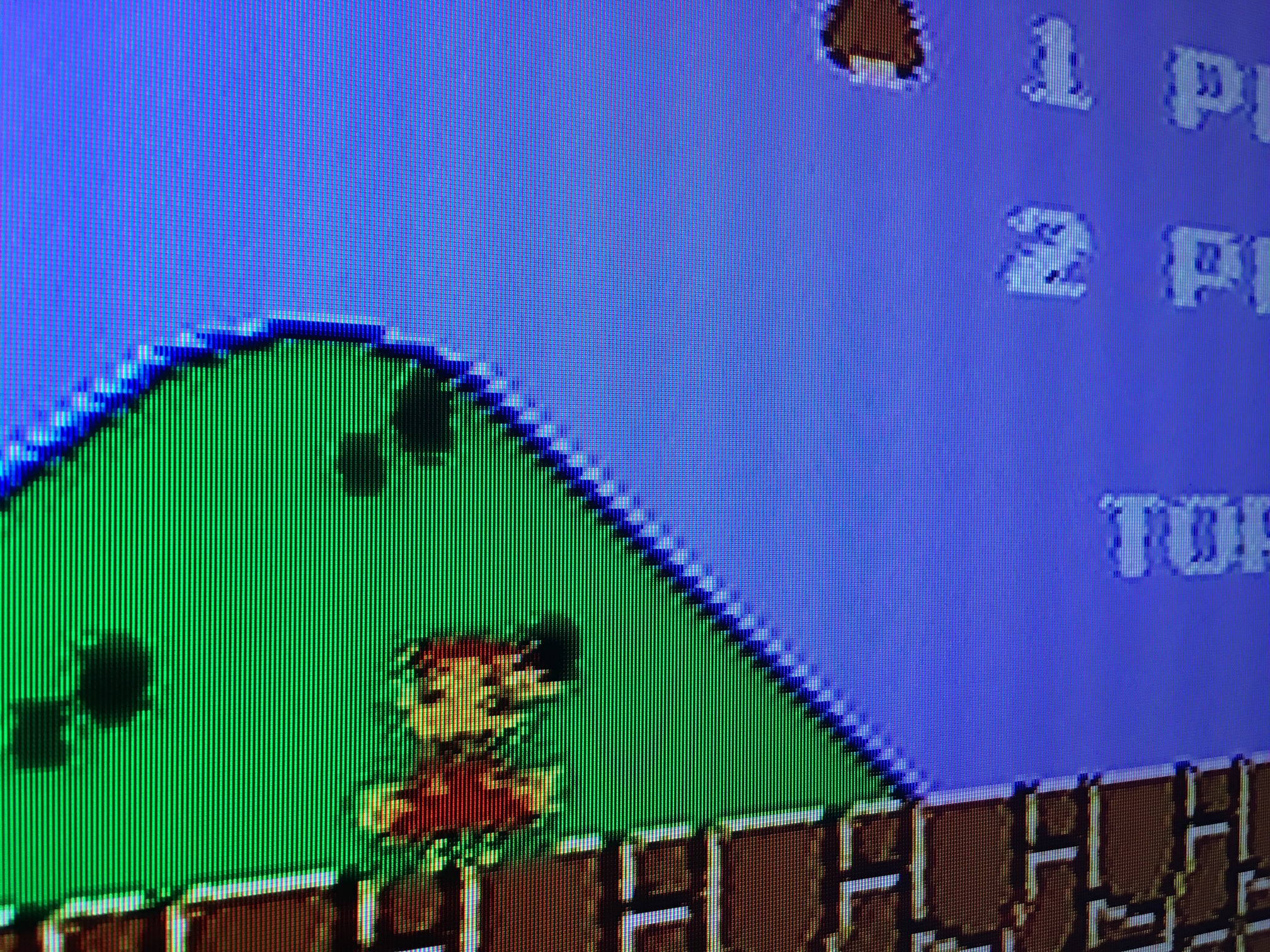

Imagen

En mi caso diria claramente que son jailbars... vamos, tampoco tengo ningún otro caso en la família... [carcajad] [carcajad] [carcajad]

Evidentemente en directo se notan mucho mas... y en el mario con el cielo azul es con el que lo noto mas de los que he ido probando...
@DiGiCharatFan

Los jailbars se deverian ver asi

Imagen
DiGiCharatFan escribió:Imagen

En mi caso diria claramente que son jailbars... vamos, tampoco tengo ningún otro caso en la família... [carcajad] [carcajad] [carcajad]

Evidentemente en directo se notan mucho mas... y en el mario con el cielo azul es con el que lo noto mas de los que he ido probando...

yo también noto eso, sobre todo en el Super Mario Bros 3

vamos, que no son jailbars lo que tengo, pero aún así, hay mucha diferencia de verlo en la Wii por RGB en una tele de tubo o en la misma NES Mini por HDMI que se ve nítido, sin ninguna cosa rara.

Yo no se si la NES original se verá similar, pero podrían haber puesto salida S-Video a estos trastos estilo NeoFami con chip NOAC, que tampoco son tan viejos como la NES, que es de 1986/87
Mi Neofami está fabricada en 2004. Creo que por esa época ya se sabía de sobra que la salida S-Video sacaba mucha más calidad que por RCA.
Ya no digo nada del RGB.



edit: de todas formas, voy a comprar esos condensadores, se los pondré tal y cómo están en la foto, y ya contaré si noto la diferencia. :)
@superfenix2020

Los NOAC por diseño sacan compuesto desde el mismo chip

El diseño de los NOAC viene de los 90s, de ahi que nunca se mejorara ese aspecto. Podrian hacer uno nuevo, pero esta claro que la demanda no es importante

Para sacar svideo o rgb habria que rediseñar el noac, y seguro los chinos ya tienen fabricados millones en almacenes que aun tienen que vender
Vale, entonces si no son jailbars, nadie de la familia sufre de eso [oki] [oki] [oki] las famicom mejoran esa calidad o sufren también?
theelf escribió:@superfenix2020

Los NOAC por diseño sacan compuesto desde el mismo chip

El diseño de los NOAC viene de los 90s, de ahi que nunca se mejorara ese aspecto. Podrian hacer uno nuevo, pero esta claro que la demanda no es importante

Para sacar svideo o rgb habria que rediseñar el noac, y seguro los chinos ya tienen fabricados millones en almacenes que aun tienen que vender

pero entonces ¿la Super Retro Trio no usa un chip NOAC?
si no me equivoco, se puede jugar por S-Video a la NES haciendo una simple modificación interna.

Ahora que van a lanzar la FC Compact HDMI, habrá que ver si lleva un NOAC modificado, y si se ve bien por HDMI o de lo contrario, sigue llevando el mismo chip NOAC y le han metido un convertidor cutre de video analógico a digital.


entonces si no son jailbars, nadie de la familia sufre de eso [oki] [oki] [oki] las famicom mejoran esa calidad o sufren también?

si no me equivoco, las AV Famicom son las que mejor señal sacan por RCA.
Pero las NES originales, ni idea, porque no tengo ninguna para probarla por RCA en el mismo televisor y comparar.
De todas las consolas que han pasado por mis manos, la que mejor compuesto saca sin modificaciones, son las clonicas modernas, como la NeoFami

Las Famicom AV tienen buena salida, pero no se... las 3 o 4 que he probado las he visto algo "aguadas" no se explicarlo, como que se viera algo mas borroso... pero nada, poca cosa... eso o fue una sensacion

Eso si, siempre hablando del mismo TV



superfenix2020 escribió:pero entonces ¿la Super Retro Trio no usa un chip NOAC?


Ni idea que llevara esa maquina, porque ni la conozco, pero es simple, si lleva NOAC, saca compuesto

Luego los chinos te pueden puentear el compuesto al svideo y hacerte el apaño para q no tengas q cambiar cables, pero eso no quita q desde el noac ya salga compuesto

A menos que se rediseñara un noac para esta consola, sera genial, pero lo dudo muchisimo
aquí está el hilo de la Super Retro Trio de EOL

y así es por dentro
Imagen
Imagen
Dios! que placa mas fea! es asi de fabrica? esos slots cualquier dia salen a dar una vuelta por la casa [mad]

No se, pinta que la placa de arriba tendra el NOAC
pues las Neofami son igual de feas y con el slot de cartuchos igual de malo. XD

Si las venden sobre los 20 euros, imagina por dentro lo "buena" que será.

Imagen
el slot de cartuchos no es azul, eso se lo cambió el coreano ese.

Está todo fabricado en China con componentes malos. :)


edit: estoy mirando un curioso mod de una Neofami dentro de un cartucho. XD

http://www.famicomworld.com/forum/index ... ic=10245.0

Imagen
Imagen
Imagen
Imagen
Imagen
Imagen

pero bueno, para hacer ese mod, te compras una Famulator y te quitas dolores de cabeza. XD

Imagen

Lo que no se es si la Famulator será igual o peor que una NeoFami. Esto lo sabrá mejor nuestro amigo y entendido en estas cosas, @theelf


Se me ocurre, meter una neofami dentro de una NES Classic Mini, pero con entrada de mandos originales de NES en lugar de mandos clónicos... [carcajad]
El Famulator tiene jailbars, se ven poco, pero no tiene la calidad del neofami

Yo lo que hice fue cambiar la placa de mi Famulator por la de una neofami... y luego un dia.. la vendi por error pensando que era de mi tienda, se me traspapelo
¿pero cabe dentro o tuviste que modificar cosas? ¿cómo lo huciste?

si te gusta la Famicom original, desde luego esta está chula. Es como una Famicom Mini. XD
Imagen

aquí he encontrado como modificar la Famulator para arreglar el sonido. Lo del vídeo desconozco si se puede corregir.

http://www.age.jp/~k-matsu/Games/famico ... famulator/
https://nintendosegajapan.com/category/ ... ification/
Es bonita, tiempo atras puse unhas fotos que saque junto a la GBA SP

Imagen


Si la placa entro bien, solo tuve que recortar algunas partes, que recuerde


Sinceramente, no me gasto con estas clonicas, son de vista, no sirven para jugar, la claidad es malilla, duran dos telediarios
hombre, se repasan las soldaduras y no tienen por qué romperse. Ahí están, aguantando años. XD
Con la Neofami por ejemplo, funcionan sin problemas casi todos o todos los cartuchos de la Famicom, si no me equivoco. Para jugar, vale.
Otra cosa es que para jugar haya mejores cosas, más que nada por su visionado, como por ejemplo, la Wii con emulación, por RGB en una tele de tubo. O una Raspberry Pi metida dentro de la NES Mini [carcajad]


por cierto, tú que entiendes y has visto muchas famiclones... ¿no has probado la Super Nico Fami?
es más moderna que la NeoFami y tiene muy buena pinta. Además de la NES, tienes para la Super Famicom (y para conectar dos de sus mandos).
Tiene salida S-Video, pero creo que sólo se usa para la SNES. Para la NES sigue usando el compuesto.
@superfenix2020

Por eso te digo q no me gasto, no voy a perder una tarde en arreglar una para dejarla funcional. Alguna vez he echo algun mod porque me apetecia por A o por B, pero es raro muy raro q pierda mi tiempo en estas consolas

tengo una o dos Super Nico Fami a la venta, las probe asi por arriba, una clonica moderna, nada especial. Si, para famicom compuesto

No esperes nada mas q compuesto si viene de los chinos para famicom, montan todos los mismos noac


Ah no, edito, tengo una q deve ser la misma, pero de otra marca... lo que esta bien es el pad, sorprendentemente usable

Imagen
pongo fotos del skin que me curré ayer para la NeoFami. Esta vez si, me lo he currado, con skins laterales y frontal: Los dibujos de Power y Start están justo debajo de los botones, y al estilo de la NES original.

Imagen
Imagen
Imagen
Imagen
Imagen
Imagen
Imagen
Imagen
Imagen
Imagen
Imagen

posa junto a la NES Classic Mini y junto a mi DS Lite mod GBA permanente, NES Edition XD
el mando que se ve, es uno original de SNES modificado para usarlo en clónicas de NES. De los 4 botones ABXY, sólo son funcionales dos, ya que el mando de la NES sólo tiene dos. Es mucho más cómodo que un mando original de NES o uno clónico.


edit: @theelf me has picado con la Famulator esa. Es muy mona y pequeñita.

https://www.youtube.com/watch?v=yTitOUy2rUY

Imagen
Imagen

Me acabo de agenciar una por ebay de Japón. [+risas]

ya me dirás como metiste la Neofami dentro de la Famulator.

En cuanto me vengan los condensadores probaré a hacer el mod ese a la Neofami, y en cuanto me venga la Famulator, ya miraré a ver qué hago con ella. Porque primero trataré de arreglarla, porque no funciona. Pero viene con mando (que está chulo por lo que veo). Me ha costado 5 euros + 15 de gastos de envío, 18 euros en total. Un caprichito, si. XD

este es la Famulator por dentro:
http://www.age.jp/~k-matsu/Games/famico ... ulator.jpg
http://www.age.jp/~k-matsu/Games/famico ... oard_f.jpg
http://www.age.jp/~k-matsu/Games/famico ... erncut.jpg

al parecer, se le puede hacer un mod que mejora el sonido.
http://www.age.jp/~k-matsu/Games/famico ... famulator/
https://nintendosegajapan.com/2016/07/0 ... the-audio/
@superfenix2020

Vas a llenar la casa de porquerias

Es una linda consola la famulator, a ver si tienes usrete, y te viene la revision que no tiene jailbars. Porque por mis manos han pasado de los dos tipos
theelf escribió:Vas a llenar la casa de porquerias

jeje no tanto como tú, seguro. XD

Es una linda consola la famulator, a ver si tienes suerte, y te viene la revisión que no tiene jailbars. Porque por mis manos han pasado de los dos tipos

aunque primero tendré que arreglarla. El vendedor dice que no funciona. Viene sin adaptador de luz, lo mismo si le meto uno funciona.
Si no, tendré que cambiar los condesadores, repasar las soldaduras, limar las patitas del slot de cartuchos... y ver si así funciona...

¿en tu opinión, cuál es mejor, la Famulator "buena" sin jailbars, o la Neofami? ¿o las dos son iguales en cuanto a salida de vídeo, sonido y compatibilidad de juegos?

por cierto, no me has respondido cómo metiste la neofami dentro de la famulator. He estado viendo las placas, y por detrás terminan igual, pero la placa de los botones Reset y Power + los dos conectores de los mandos no, habría que hacer ahí bricolaje, soldaduras y demás para que entrara todo bien.

edit: he visto varios vídeos de la Famulator, y si, parece que casi todas tienen jailbars, lineas verticales.
El mando si que es un minimando en toda regla, pero parece cómodo. No parece tan pequeño como el minimando de la Famicom Classic Mini.

Trataré de arreglarla y si no puedo, pues no se, igual en el futuro le meteré una raspberry dentro y el minimando lo aprovecharé para la otra consola.

el sonido del Akumajou Densetsu no funciona bien en la Famulator. No se si haciendo el mod del sonido se solucionaría eso.
En la Neofami creo que si que funciona bien, al menos haciéndole el mod del sonido. Pero como no tengo ese cartucho, no puedo probarlo.

https://www.youtube.com/watch?v=oTb8hRQOdAY
Muy buenas crack......

La verdad,es que parece hasta nueva,queda super.......coqueta.

mientras,aqui estoy esperando a la scwich,o como se escriba,je,je.....

Y como me gustaria una mini 64,con un buen reescalado como con la mini,y que,por supuesto,aceptara cartuchos e la n64....y baratita.


Ya veremos con que nos sorprendes en el futuro.....muchas gracias por compartir.....siempre es curioso lo que muestras,y desde luego,muy chulo.

Muchas gracias,crack [bye]
gracias a ti compañero. ;)

la verdad es que no descarto en el futuro meter una raspberry dentro de una miniconsola de estas, sea la Neofami o la Famulator.
Buenas,ya que estais con los clones
Cual seria el mejor clon de la Nes normal que diera mejor calidad de video?Gracias
@superfenix2020

Que recuerde, el mod fue sensillo, la placa del famulator y del neofami tenian el mismo tamaño, solo tuve que soldar los cablecitos del puerto del mando

Pero del neofami hay muchisimas revisiones, tengo varias por aqui que ni siquiera son neofami de marca, pero misma carcaza... que se yo lo q traeran dentro. Mi unico interes es venderlas, no revisarlas jeje


Sobre el dracula 3, una epoca lo probe porque lo vendia junto a la famulator, pero solo me fije que arrancara. Si creo, que el sonido es el normal, no el VR6 ?, imagino q habra q hacer algun mod al slot
theelf escribió:Que recuerde, el mod fue sensillo, la placa del famulator y del neofami tenian el mismo tamaño, solo tuve que soldar los cablecitos del puerto del mando

esperemos que sea tan sencillo. Lo malo es que los puertos de los mandos están soldados a la placa, según veo.

Igual miraría de ponerle puertos de mandos de NES, en lugar de clónicos, pero me da que no van a caber.


raiderdangt escribió:Buenas,ya que estais con los clones
Cual seria el mejor clon de la Nes normal que diera mejor calidad de video?Gracias

pues la neofami va bien, pero no sabría decirte si es el mejor famiclon moderno con chip NOAC que existe.

La Super Retro Trio haciendole modificaciones se que funciona bien.
La RetroDuo esa también (SNES y NES), y la Retron1 que a la postre es como la Neofami, pero para cartuchos NES en lugar de cartuchos de Famicom.

Pero quizás mejor que te responda theelf que tiene más experiencia en estos cacharros.

Van a sacar un nuevo famiclon pero con salida HDMI, la FC Compact HDMI. Pero no se cómo será.

Imagen
Imagen

de tamaño a priori parece igual a la neofami.

me acabo de fijar, que la Retron 1 es muy parecida a esta en su forma y aspecto. XD
Imagen
@superfenix2020

Ah, no en la mia, si tienes los puertos soldadps, ya toca serrucho, mas complejo, no vale la pena
Gracias superfenix,estare al tanto
bueno, pues ya está hecho el mod.

Me vino esta mañana los condensadores esos y los he puesto.
También he cambiado los cables que van del circuito principal a la plaquita de salida de audio y vídeo, para ver si mejoraba la cosa.

Al principio notaba que no mejoraba, y he probado a poner en lugar de un condensador de esos marrones uno azul (el de la placa principal, que en las fotos habí aun condensador marrón, pero que al ponerlo se me veía todo mal), y bualá, ahora si que se nota el cambio en el visionado del vídeo. Colores más nítidos, más intensos y sin las ondulaciones esas que se me producían antes. XD

Eso si, en el sonido no he notado mejora. He probado varias cosas, como ponerle un condensador azul en lugar del marrón, ponerlo en distintos sitios, soldar el cable en otro pin, directamente al otro cable del audio.... pero al final sin resultado. Se escucha igual.
Mis pruebas con el sonido han sido con el Gradius 2, que en las explosiones parece que petardé un poco el sonido en esta Neofami (cuando en la Wii suena mejor).

Realmente, se ve y se oye la NES por la Wii a 240p por RGB en la misma tele de tubo, pero al menos ahora esta neofami se me ve mucho mejor que antes después de hacerle este mod.

Cuando me vengan otros condensadores que he pedido, en previsión de cambiárselos a la Famulator (para mirar si la arreglo), cambiaré para probar el condensador electrolitico 100uF 50V que lleva detrás esta neofami, a ver si con eso consigo mejora en el sonido, pero no creo.

pongo fotos:

Imagen

Super Mario World 3 antes (con ondulaciones y si os fijáis en las cajas, se veía un efecto como de "eco")
Imagen
Imagen

Super Mario World 3 después de hacer el mod (colores más intensos, más definición, ya no se aprecia eso en las cajas, y ya no hay ondulaciones)
Imagen

Gradius 2 después del mod hecho
Imagen

en las fotos quizás no se aprecia muy bien porque salen mal las fotos que haces en una tele de tubo, pero en vivo se nota.


edit: en cuanto al sonido, en los juegos que tengo no noto mejora.
Ya me vino hace un par de días la consola Famulator. No encendía, pero conseguí arreglarla cambiando unos condensadores. XD

También, probando punto por punto he conseguido quitar los jailbars y mejorar la imagen añadiendo un condensador de esos azules.
Eso si, se ve bien, pero no tanto como la Neofami, que no se cómo lo hice pero se ve de escándalo. No tanto como la Wii por RGB, pero no creo que por AV se vea mejor ni si quiera una NES original.

Eso si, ahora me toca cambiar el slot de cartuchos de la Famulator, que está reventado y falla mucho, de cada 4 veces que pongo un cartucho, carga 2. Van muy sueltos. He intentado levantar las patitas, pero nada, sigue fallando.
He encontrado el slot suelto de Famicom 60 pins, por 8 euros, así que lo he comprado. Aunque me tardará un mes...
pero ya que tenía la consola desmontada me he puesto manos a la obra quitando el slot que tenia.

Imagen
Imagen
Imagen
Imagen
Imagen
Imagen
Imagen
Imagen
Imagen

me gusta más la Neofami, más bonita esa NES Edition XD que la Famulator (le faltan los botones Power y Reset en las fotos, pero es que la tenía desmontada sin placa y sin los botones)
Ahora con la modificación que le he hecho a la Famulator la imagen se ve bien sin jailbars, pero... la imagen se ve mejor en la NeoFami. A pesar de ser por AV. Si tuviera salida S-Video se vería mejor todavía...

Eso si, la consola no es tan bonita como en las fotos. La Famulator. Encima peor que la Neofami.
Si lo se no la compro. En cuanto me venga el slot y la arregle, la vendo para al menos recuperar la pasta que me costó. Entre la consola y el slot, unos 30 euros. Encima con la imagen mejorada y se supone que el sonido también. :P

El mini mando está bien, eso si, aunque el más cómodo es el de super Nintendo modificado. XD
Imagen
ya me vino el slot de cartuchos de Famicom. Se lo acabo de soldar a la Famulator, y ha quedado como nueva. Funciona a la perfección ahora. [oki]
superfenix2020 escribió:También, probando punto por punto he conseguido quitar los jailbars y mejorar la imagen añadiendo un condensador de esos azules.


Hola @superfenix2020

El valor del condensador ha de ser 560 pF necesariamente? He probado a poner uno de 1000 pF que es el más parecido que tenía pero se ve de pena, sin jailbars pero porque todo sale borroso.

Un saludo.
pues no estoy seguro pero a mi me funcionó bien con el condensador ese azul. 560pF 1KV/1000V
si dices que has probado con uno de 1000pF y se ve de pena, pues prueba con otro de menos.
Entendido.

Tendré que buscar uno como el que pusiste tú a ver si así funciona en condiciones.
abelardozapiron escribió:Entendido.

Tendré que buscar uno como el que pusiste tú a ver si así funciona en condiciones.


hola, puedes usar dos de 1000pF en serie para obtener 500pF (es al contrario que las resistencias , que i en serie suman valor), saludos
edito:
+ del aplaca a + del primer condensador de 1000pf, - de 1er condensador a + del 2º condensador de 1000pf, y - de 2º condensador a - de la placa (con "de la placa" me refiero donde iba el de 500pf en la placa). saludos
Gracias @porroman

El caso es que solo tengo un condensador por casa. Un día de estos que me venga bien compraré el de 560 pf. Tampoco hay prisa.
he pedido unos condensadores como los de abajo para quitar el ruido en el sonido en la GBA.

Imagen

Cuando me vengan, también lo probaré en la Neo Fami, a ver si mejora el sonido.
Muy tochos, ¿entrarán en la gba?
O´Neill escribió:Muy tochos, ¿entrarán en la gba?

si que entra, es como este de tamaño. Sólo se pone uno.
Imagen
51 respuestas
1, 2
