no encuentro el esquema de la placa gh-051-12

Archivado

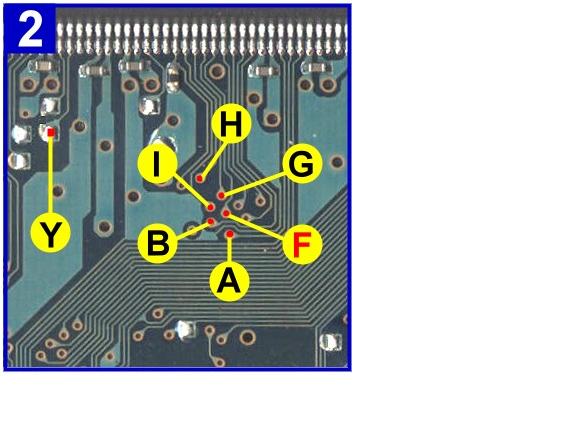

wenas ante todo,necesito q me exeis una manito,he visto q el esquena ma la placa gh-051-12 es el mismo q el de la gh-051-02,empece a instalarlo pero cuando solo me kedaba por solodar las soldaduras del punto dos de la imagen ke eche pa tras,solo consegui soldar dos puntos,y buscando otra instalacion vi esta http://www.picsystems.net/instalaciones/instalaciones.php?file=2_-_Instalaciones_del_16_de_Enero_de_2007/Likero,_Matrix_Infinity_en_una_v15_gh-051-12/#inicio_instalaciones y así surgio mi gran duda q instalacion me recomendais hacer?.
gracias de antemano,un saludo

Adjuntos

punto 2.jpg (0 Bytes)

Compañero, tengo que decirte que las dos fotos que has puesto tienen los mismos puntos realizados. Revisa de nuevo las fotos y fijate bien porque puedes soldar bien todos los hilos.

Suerte

Un Saludo [oki]
Ya se q esos puntos de soldadura son los mismos,pero los puntos " 3.3v,GND Y RST" no aparecen soldados en las fotos de la pagina PIC SYSTEMS,mi pregunta es,¿Que esquema de instalacion sigo? tengo los esquemas de las placas gh-051-02 y gh-051-51,pero el de gh-051-12 no lo encuentro,el chip es matrix punto verde,entonces hago la instalacion con el esquema de la placa gh-051-02,o no funcionará,dios q lio.
Muchas gracias por tu contestacion,gracias y un saludo
