Panasonic FZ-1 3DO. Modelo de placa base. Piñon lector cd. Salida de video DIN

Archivado
Ha caido en mis manos una Panasonic FZ-1 3DO.
La consola funciona perfectamente... pero por el lado izquierdo, donde está el capacitador gordo, se caliente mucho.

Investigando he visto que existe dos versiones de PCB de la FZ-1, una versión con ventilador (adjunto foto) y otra versión que no lleva (la mía).

Sabéis de donde puedo sacar 5V ó 9V de mi versión de PCB para colocarle un ventilador?

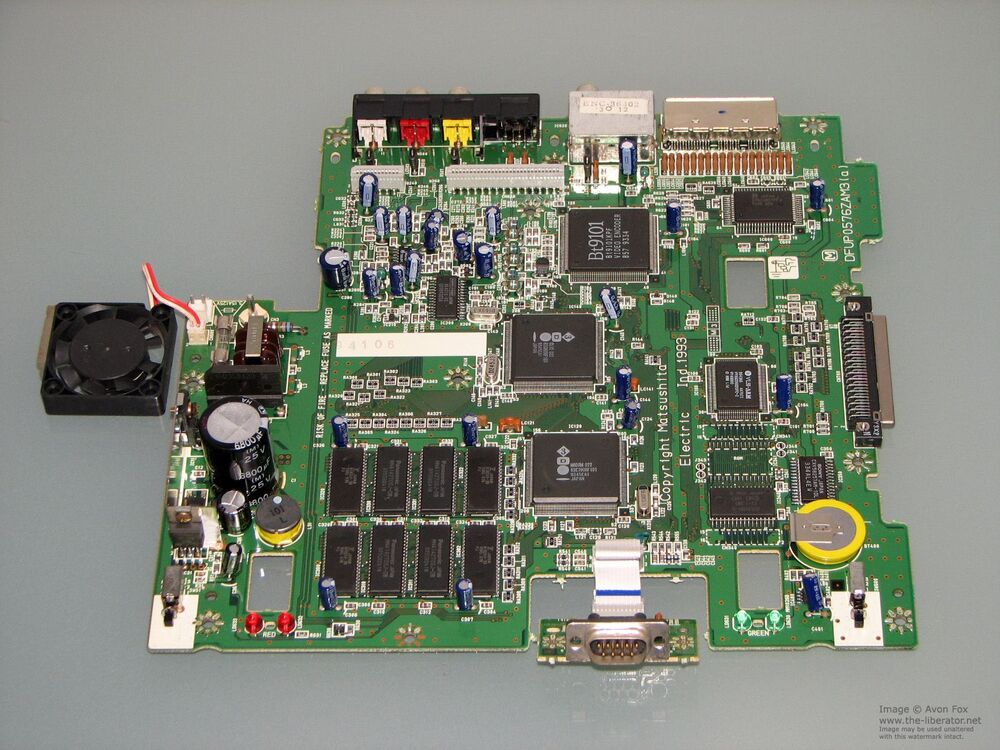

Foto de la versión de PCB con ventilador.
Imagen


Foto de la versión de PCB sin ventilador (la mia)
Imagen

Tambien :
Al cabo de los años el piñon se ha rajado y ya no corre el lector, se queda atascado.
El piñon tiene forma helicoidas, que sus dientes no son rectos.
He ido a varias tiendas en Valencia, y no tienen en ninguna.
Donde puedo conseguir?

Imagen
Con un multímetro es fácil de saber...
@OscarKun Ok. He encontrado 12v. A ver si me sirve.

He ampliado el post sobre pregunta del piñon del motor que mueve la lente.
Es este el engranaje?

https://www.thingiverse.com/thing:2852461
djdavaz escribió:Ha caido en mis manos una Panasonic FZ-1 3DO.
La consola funciona perfectamente... pero por el lado izquierdo, donde está el capacitador gordo, se caliente mucho.

Investigando he visto que existe dos versiones de PCB de la FZ-1, una versión con ventilador (adjunto foto) y otra versión que no lleva (la mía).

Sabéis de donde puedo sacar 5V ó 9V de mi versión de PCB para colocarle un ventilador?

Foto de la versión de PCB con ventilador.
Imagen


Foto de la versión de PCB sin ventilador (la mia)
Imagen

Tambien :
Al cabo de los años el piñon se ha rajado y ya no corre el lector, se queda atascado.
El piñon tiene forma helicoidas, que sus dientes no son rectos.
He ido a varias tiendas en Valencia, y no tienen en ninguna.
Donde puedo conseguir?

Imagen

¿Has mirado en una tienda de esas que hacen reproducciones en 3D? Si les llevas la pieza te pueden hacer un duplicado sacando las medidas de la misma.
Un saludo.
Yo creo que es la misma pieza que ha posteado el compañero que ha puesto el enlace de Thingiverse.

Bajate el archivo stl y busca algún sitio donde hagan el servicio de impresión 3d.

Exige que te la hagan en ABS o PETG.
DJ Deu escribió:Yo creo que es la misma pieza que ha posteado el compañero que ha puesto el enlace de Thingiverse.

Bajate el archivo stl y busca algún sitio donde hagan el servicio de impresión 3d.

Exige que te la hagan en ABS o PETG.

Si es la misma entonces el mejor opcion esa que proponeis, por que quedara exactamente como la orginal [oki] .
Un saludo.
anavas44 escribió:Es este el engranaje?

https://www.thingiverse.com/thing:2852461


Bua flipante!

Muchísimas gracias!

@Psmaniaco Gracias a ti también.

@DJ Deu Sí, voy a tirar de internet a ver si por Valencia encuentro alguna tienda que impriman 3D.
djdavaz escribió:
anavas44 escribió:Es este el engranaje?

https://www.thingiverse.com/thing:2852461


Bua flipante!

Muchísimas gracias!

@Psmaniaco Gracias a ti también.

@DJ Deu Sí, voy a tirar de internet a ver si por Valencia encuentro alguna tienda que impriman 3D.

De nada socio, ya nos comentas a ver si te lo pueden hacer.
Un saludo.
djdavaz escribió:
anavas44 escribió:Es este el engranaje?

https://www.thingiverse.com/thing:2852461


Bua flipante!

Muchísimas gracias!

@Psmaniaco Gracias a ti también.

@DJ Deu Sí, voy a tirar de internet a ver si por Valencia encuentro alguna tienda que impriman 3D.


A las malas yo tengo impresora, si no encuentras nada ponte en contacto conmigo.

Suerte.
djdavaz escribió:
anavas44 escribió:Es este el engranaje?

https://www.thingiverse.com/thing:2852461


Bua flipante!

Muchísimas gracias!

@Psmaniaco Gracias a ti también.

@DJ Deu Sí, voy a tirar de internet a ver si por Valencia encuentro alguna tienda que impriman 3D.


De nada compi. Me alegro poder haber ayudado. Y cuando la tengas reparada ya postearás algunas fotillos [sonrisa]
Ok.
Al final encontré donde me hicieran ese piñon con impresora 3D y ya la tengo funcionando.

Una pequeña modificación a la lente y a funcionar con todo lo que le ponga.

La tengo conectada con los 3 RCA a Euroconector... pero he visto que también tiene salida de DIN.... sabéis que cable tendría que comprar para conectarla a través de la salida DIN?

Imagen
@djdavaz espera a ver que te dicen más expertos, pero 3DO creo que usaba cable standar S-Video así que debería valerte uno cualquiera. Lo que seguramente también te digan es que la 3DO sólo saca 480i y que si quieres 240p tendrás que hacerle el mod:
https://www.retrorgb.com/3do.html
djdavaz escribió:Ok.

La tengo conectada con los 3 RCA a Euroconector... pero he visto que también tiene salida de DIN.... sabéis que cable tendría que comprar para conectarla a través de la salida DIN?

Imagen


Es una salida S-Video, no hay más... sacarás mejor calidad que por los RCA, siempre que tu TV tenga esa entrada claro.

La 3DO se puede modificar para sacar RGB, yo tuve una modificada y era una gozada, pero es un mod bastante complejo.
