*Post Oficial mod's Abit nf7s-v2 Series*

Bueno intentare abrirme paso en el tema de los mod para esta placa visto que muchos por no decir casi todos no podemos pasar de los 230/240 de fsb asi como tampoco de los 1,7/18v del chipset.La cosa esta algo verde ya que como le comente a artanis estoy buscando info hacerca de dichos mod para recabar la mayor posible y asi tener un menor % de fallos a la hora de ponerlos.Segun me estoy traduciendo las paginas...los voltajes de todos los mod se controlaran de modo exterior y no por bios....en todo caso los voltajes en la bios se dejaran al minimo y asi lo iremos subiendo de a poco desde las placas.
Resumiendo con esto lograremos poder poner fsb de 276 como maximo y 1,9v del chipset habiendole puesto antes un disipador en cada caso...tb decir que gracias a estos modd's podremos alcanzar los 3,35v de dram consiguiendo asi poner nuestras memorias a un maximo de rendimiento por ejemplo y probado esta ..es el caso de las a-data vitesta ddr500 que llegan a 3,2v a 286mhz .
Estoy actualmente tomando los link y fotos de cada tema para postearlos y asi hacer un buen post con esquemas y textos para cada caso.
Espero les guste la idea y no se asusten ya que la primera en usarse sera la mia,,,,,,jeje!
Saludos!


1º modd--Vdd Voltage (con lapiz)

Este MOD esta pensado para la versión 1.2 y 2.0 de NF7 y de NF7-S. Trabajará probablemente en el NF7-M y las más viejas versiones del NF7 y del NF7-s, pero no esta probado en cualesquiera de estas placas y no se puede garantizar el éxito con ellas. La idea de este MOD es levantar el voltaje del vdd/del chipset para permitir que una velocidad más alta del fsb sea alcanzada. Hacemos esto disminuyendo la resistencia en el regulador del voltaje del vdd dibujando un resistor con un lápiz. Esto funciona porque el grafito del lápiz es eléctricamente conductor.

Necesitaremos...

Un buen par de ojos y de una mano estabilizada. Esto es una MOD fácil, pero sè necesita una cierta precisión.
El lápiz 2B o el otro lápiz que contiene una buena cantidad de grafito. Sè Recomienda un lápiz mecánico debido a el plomo fino.
Un multímetro para probar el voltaje de la resistencia y del vdd.

Paso a Paso....

Sè Fijara el voltaje del vdd en el bios al ajuste más bajo.Esto le dará un margen adicional de la seguridad en caso de que sè fije el voltaje demasiado alto. Despejar el área que se trabajará y asegurarse de que hay buena iluminación.

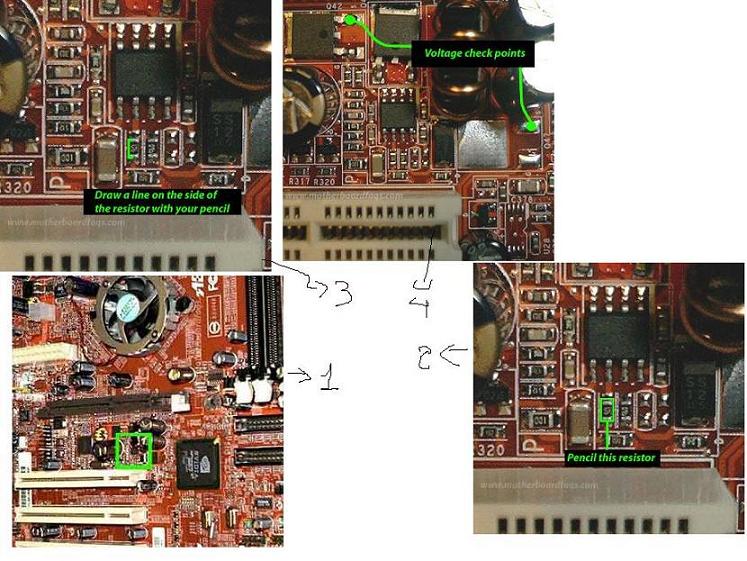

Sitúe el resistor que se marcará con el lápiz. Debe leer alrededor 570 a 580 ohmios cuando está probado con un multímetro.
Haga una marca en el resistor a partir de un extremo al otro. Se sugiere que se marque abajo del lado del resistor (el resistor real, no la placa base) y será más fácil deshacer con un borrador si es necesario. Tenga mucho cuidado de no marcar ningun otro componente en la placa base con el lápiz.
Cada marca a partir de un extremo al otro caerá la resistencia así que usted debe comprobarla con un multímetro entre las marcas. Cada 30 ohmios menos la resistencia levantará el voltaje del vdd masomenos 1v. Si nos pasaramos de estos voltajes quemaremos la placa base...asi que medir con cautela los puntos marcados en la foto!
Una vez que usted tenga la resistencia donde usted lo desee, encender el sistema y comprobar el voltaje del vdd. El voltaje verdadero del vdd no se demostrará correctamente en el bios, así que usted tiene que llegar manualmente. Cualquier punto en la foto de abajo se puede utilizar, solamente entre ambos la lectura del tester les dara aproximadamente 1v.
Si su voltaje del vdd es más alto o más bajo que el esperado agregue o quite el grafito para arreglar esto.
El paso final es proteger su MOD. El grafito no es exactamente tan fuerte como la soldadura, así que usted necesitará poner un pedazo de cinta sobre la tapa de ella para ayudar a protegerla contra un corto. Tenga cuidado de no mover la cinta alrededor cuando usted cubre el resistor con él, o puede ser que mueva el grafito y arruine la MOD. Vuelva a inspeccionar su voltaje después de hacer esto.
