Problema con ampliador USB

He comprado dos puertos USB más (que vienen unidos), porque los dos que tenia se me quedaban cortos, de los que van conectados directamente a la placa.

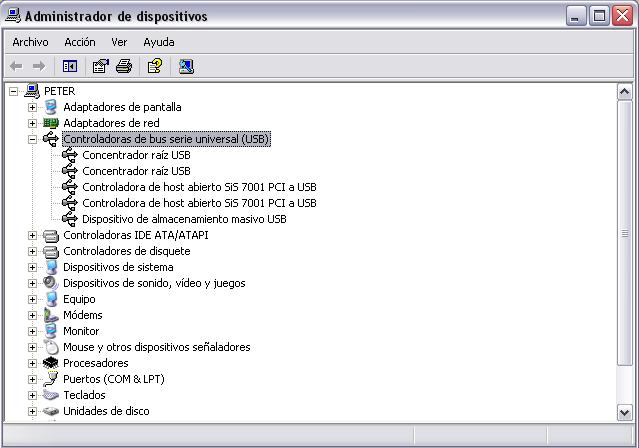

Cada puerto trae su cable y clavija correspondiente, pero solo encontre una ranura libre en la placa que coincidia y estaba en el lugar de las tarjetas y eso (como me dijeron en Alcampo), por cierto es de marca "Alcampo" (por si sirve de algo), bueno conecto uno de los cables, conecto lo que hace falta para ver si funciona (el escaner) enciendo el ordenador y no me detecta el escaner, pero los puertos nuevos si los detecta (mirar captura), pero he observado que la clavija del escaner y entra en el USB pero como los de raiz no ajusta bien, ¿Puede que no sea el tipo adecuado?, en la caja pone de tipo A.

¿qué puedo hacer?

Gracias de antemano.

Salu2.

Adjuntos

Ahora el problema es el siguiente, yo estaba conectando lo del usb en otra clavija que pone en el manual de la placa no se que de modem, miro el manual y veo que es en otro sitio (mirar imagenes) pero los conecto y no me funcionan, ¿alguien me puede decir dónde van conectados exactamente?Lo teneis todo en las imagenes.

El esuema de la placa
http://usuarios.lycos.es/ivaneilu/misc/esquema.jpg

La placa
http://usuarios.lycos.es/ivaneilu/misc/ms6533-board.jpg

Los cables
http://usuarios.lycos.es/ivaneilu/misc/cables.jpg

A ver si con esto me podeis ayudar.

Salu2.

Una cos extraña: ¿Por qué en el manual de la placa aparecen 5 pines en vez de 4 que son los que tiene la placa en realidad?
Es facil de montar pero dificil de explicar... a ver... Vas a utilizar el conectar blanco asi que olvidate del negro :p

Tienes que enchufar el primer cable en los pines 1,3,5,7 y el cable rojo va enchufado en el pin 1 o lo que es lo mismo el negro en el 7 XD
El 2 cable es igual, tiene sque utilizar los pones 2,4,6 y 8 y el cable rojo va en el pin 2 y el negro en el 8.

Del pin 9 y 10 te olvidas.


Esta claro, no?? [jaja]


Salu2.

EDITO: Los pines 1,3,5 y 7 son los de la izquierda del conector blanco, los 2,4,6 y 8 son los e la derecha y el 9 y 10 son lo de abajo del todo.
Fitti, te quiero!!, eres el mejor, he estado cuatro dias cambiando cables y cambiandolos de clavija y no funcionaba y ahora siii, me detecto todo lo que tengo conectado a esos puertos.

Que contento toyyyyyy!!!

muchisimas gracias ;)


Edito: De todas formas tengo que descambiar el aparato, porque la parte donde van conectados los dispositivos no me llega a donde estan todas las terjetas, asi que pedire uno más largo.
gracias otra vez XD
Bueno sabia como iban esos cable porque yo... me carge un raton que utilizaba para saber si enchufaba bien los usb del frontal de la caja, se quemo. XD XD

Para eso estamos aqui :-P

[beer]

Salu2.
