Buenas, tengo una mvs y la prepare para ver en la TV el scart, funciona todo bien pero el único fallo es la imagen se va y vuelve, tiene una resistencia en cada rgb una en 5v y una variable de 10k en el sync. La imagen va y viene. Gracias.

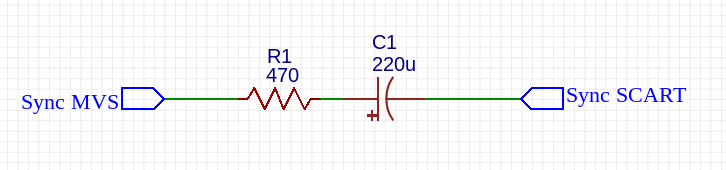

Un apaño temporal más sencillo puede ser cambiar ese potenciómetro de 10k por una resistencia de 470 ohmios y un condensador electrolítico de 220µF con el polo positivo hacia la NeoGeo conectados en serie en la señal de sincronía.
Esa resistencia de 470 ohmios junto con la resistencia interna de 75 ohmios a tierra del televisor forma un divisor de voltaje atenuando la señal de sincronía por debajo de 1V.
R.Signal escribió:Esa resistencia de 470 ohmios junto con la resistencia interna de 75 ohmios a tierra del televisor forma un divisor de voltaje atenuando la señal de sincronía por debajo de 1V.
Gracias por responder, a esa resistencia de 470 ohm con la interna, entre las dos pongo el condensador con el positivo mirando a la placa no? entonces seria el cable de la sinc mas resistencia 470ohm mas condensador mas pin de la placa. no?
@R.Signal muchas gracias y por algun casual hay algun tutorial donde explique desde cero con esquemas como pasar la placa mvs a mvs consolizada, incluyendo mandos, etc, completo vamos.
