Problema de Cortocircuito

Pon aqui la foto... yo no tengo ni idea de que chip dices...

Tampoco entiendo muy bien lo que te has cargado... pero echandole imaginacion, creo que has "arrancado" una patilla de cuajo (osea, arrancada a ras del silicio del chip)

En estos casos lo que se hace es con una dremel, te vas comiendo el silicio, en la zona donde deberia salir la patilla

Cuando veas 1 milimetro o 2 del metal de la patilla, la raspas con un alfiler, echas flux, y sueldas ahi un cable (cable barnizado de 1 solo hilo) y el otro extremo del cable lo sueldas donde iria la patilla (o en otro punto cercano de la pista de la patilla)

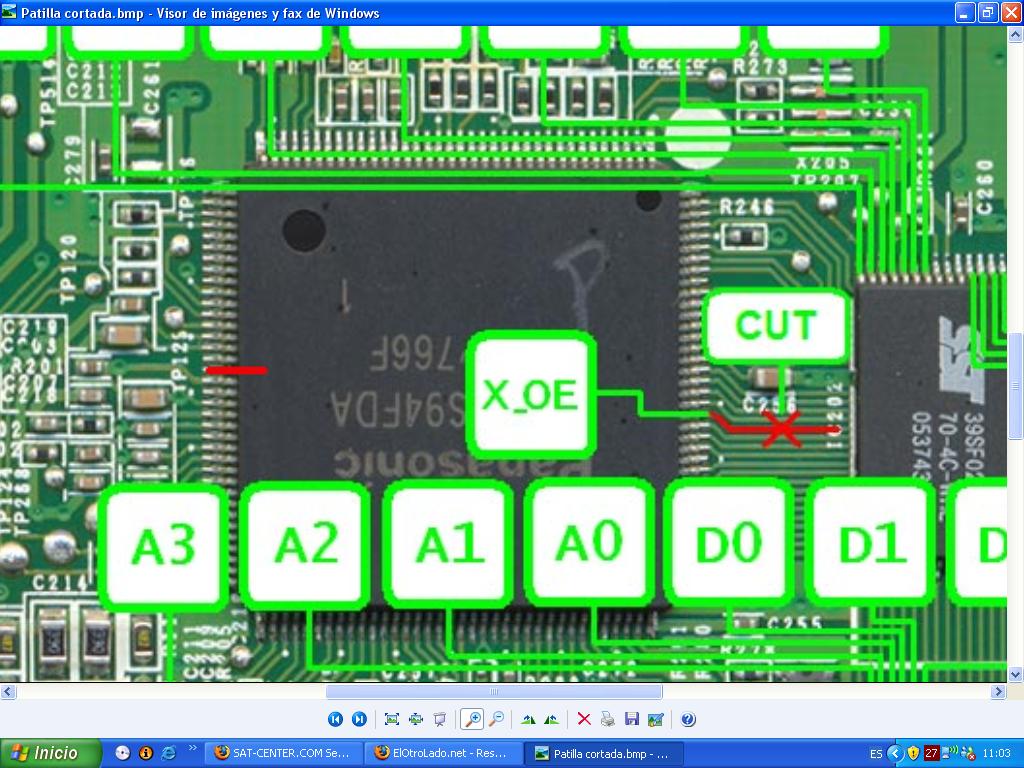

La patilla no se ha cortado del todo, solo le falta el caxito de la placa q es como si se hubiese desaparecido, pero el problema es que no tiene circuito por arriba y no se a donde tengo que empalmarle un cable desde la patilla porque ya te digo q el circuito no se cual es. Otra cosa no sabes si la patilla esa tiene continuidad con otra de al lado? esq a mi me da que si pero es muy raro que 2 patillas juntas tengan continuidad. Bueno la patilla es la que señalo con rojo, a ver que sabes ok? Gracias

Hola, como nadie te contesta te doy alguna idea. Si la pista que has cortado es donde lo has indicado en el circuito, una posible solución es que vayas a una tienda de electrónica y compres pintura plata conductora. La plata conductora se introduce por el hueco de la pista y se conecta sola pero claro, si te pasas puedes inundar otras pistas y que sea peor el remedio que la enfermedad.

Si no tienes experiencia con la plata, primero haz pruebas de como funciona en algún circuito roto que tengas o de alguna calculadora de los chinos o lo que sea, le cortas un trozo de pista y échale la plata. Si ves que con la brocha te pasas, lo que hago es con la brocha darle plata a la punta de un bolígrafo y con el bolígrafo echarle con mucho cuidado al circuito.

Por cierto, para retirar la plata, echa alcohol a un paño y la retiras. No obstante, insisto a que hagas la prueba primero en un circuito a parte para evitarte problemas, no vaya a ser que hagas contacto entre dos pistas y te cargues el chip. Suerte.

Pero no sabes cual es el circuito de esa patilla? esq seria mas facil hacer un puente con un cablecito desde la patilla hasta el circuito que le corresponde. Una cosa, la patilla de la izquierda y la de la derecha es imposible que sean continuas a esta no? porq yo he mirado el circuito y son independientes. Bueno dime que sabes, gracias.
