Problemas consolizacion Mvs mv2f

Question

Problemas consolizacion Mvs mv2f

Archivado

giseisha_famicom 13 jun 2021 20:26 *

Adicto

497 mensajes
desde jul 2009
en Melilla

Editado 3 veces. Última: 15/06/2021 - 21:34:07 por giseisha_famicom.

*

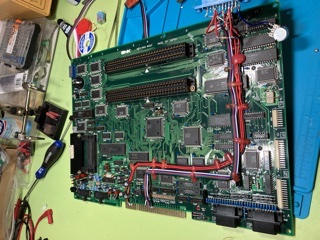

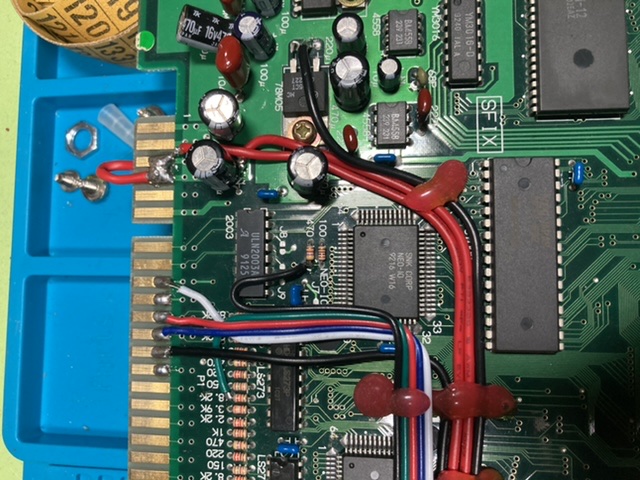

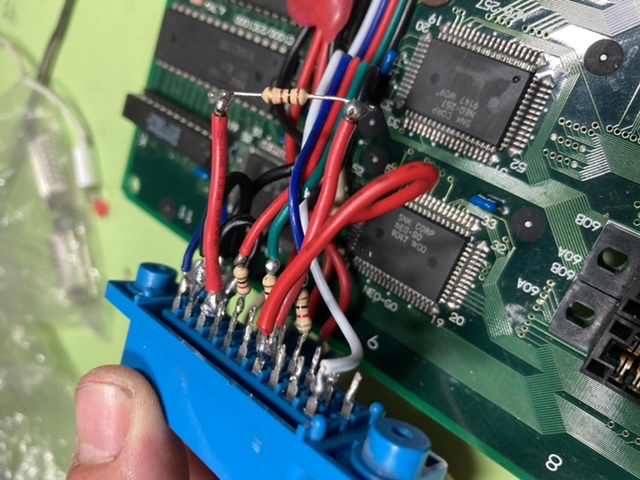

Buenas señores, me puse a hacer mi primera consolizacion y seguí él tutorías especifico de la web: https://www.culturaneogeo.com/imagenes/MVS/MVStutoriales2slots para este modelo de placa, pero como no disponía de vídeo encoder decidí sacar directamente el rgb, synch y masa de la placa directo a scart hembra siguiendo este esquema https://www.culturaneogeo.com/imagenes/MVS/MVStutorialesconect desde los puntos q se muestra en la foto, el synch y la masa son negros y el rgb con los mismos colores usados para la instalación , el blanco es el audio y los rojos y negro gruesos son 5v y gnd. Cuando conecto el canal av la tele Manda un cartel de q está recibiendo rgb pero ya está… no veo vídeo ni audio por el canal av

Adjuntos




8 respuestas

Answer 1 · 2021-06-13T22:35:08+00:00

deberias empezar por alimentar la placa con 12V, ya que ademas de para el audio se necesitan para la señal de video.

Answer 2 · 2021-06-15T20:31:09+00:00

buenas Jordi. ahora edite el primer mensaje con el link del tutorial q seguí, en el dice de hacer el mod de 5v, que se puede prescindir de 12v, pues solo lo usa para la amplificación de sonido para las recreativas, dice el auto q para consolizar con 5v a 3a funciona correctamente.
saludos y gracias

Answer 3 · 2021-06-15T22:13:23+00:00

jordigahan 15 jun 2021 23:13

Lei Lei

7.640 mensajes
desde ene 2006
en Valencia

este es el esquema que suelo usar y que me funciona muy bien.

Answer 4 · 2021-06-18T17:07:55+00:00

entiendo q necesito alimentar 12v de nuevo la placa... agradezco tu información y la tendré en cuenta si decido cambiar a 12v.... pero como ya hice el mod de 5v y compre la fuente especifica del voltaje y amperaje correcto prefiero seguir trabajando con 5v. estaría agradecido si alguien supiese como solucionar el tema con 5v en placa en lugar de 12v.
luego esta tarde voy a probar la placa en una tele de tubo a ver si el problema fuese la tv.
saludos

Answer 5 · 2021-07-07T18:55:34+00:00

Buenas señores, comentar q al conectar a un tv de tubo sigo con los Mismos sintomas… , para la negro y cartel de señal rgb entrando pero sin vídeo alguno. Algún manual o tutorías para consolidar la mv2f? Gracias y un saludo

Answer 6 · 2021-07-13T15:46:53+00:00

Hola,

Aquí tienes un tuto de como consolidar una mvs de 2 slots. Te aseguro si lo sigues no tendrás ningún problema

http://www.jamma-nation-x.com/jammax/cmvs2slot.html

Un saludo

Answer 7 · 2021-07-13T20:12:52+00:00

Buenas elnaib, para hacer ese mod se necesita un vídeo encoder q cuesta al menos 25€, yo quería hacerlo con l salida de scart hembra directamente. Gracias de todas formas amigo

Answer 8 · 2021-07-13T20:23:21+00:00

Hola,

No hay de qué, una pregunta, has repasado bien las conexiones al scart hembra?
Puedes enumerar aquí como lo tienes conectado??

Un saludo
