Puente RGB en V7

miguel sprogof 07 jun 2003 16:28

Habitual

78 mensajes
desde may 2003

Pues nada que el lunes pasado recibí dos action mars para colocarlos en mi V7 que todavía no me he comprado y en la V5 de un amigo. Y quería saber si alguien tiene el esquema para conseguir calidad RGB en las pelis cuando utilizamos el cable RGB en la placa de una V7, ya que el de la V5 si está en los documentos. Muchas gracias. Un saludo.

3 respuestas

miguel sprogof 09 jun 2003 23:33 Habitual 78 mensajes desde **may 2003** · Answer 1 · 2003-06-09T22:33:41+00:00

Pues parece que nadie sabe como habilitar el RGB en una V7, pues como que me voy a pillar una v6 (30004R) del Urende.

Liante 10 jun 2003 05:11 Adicto **211** mensajes desde **feb 2002** · Answer 2 · 2003-06-10T04:11:23+00:00

Se usa el boton de Eject para activarlo, y evitar un pulsador antiestético.

Se necesita un diodo 1n4148 o su equivalente en SMD.

Funcionamiento:

Para eliminar el "efecto verde" al visualizar DVD video a través del cable RGB, efectuar una rápida pulsación sobre el botón EJECT una vez que haya empezado a reproducirse el DVD. Lo normal es dar toques rápidos hasta que se quite el "efecto verde". Si el toque es muy prolongado se abrirá la bandeja y habrá que empezar de nuevo, y si es muy rápido no sucederá nada.

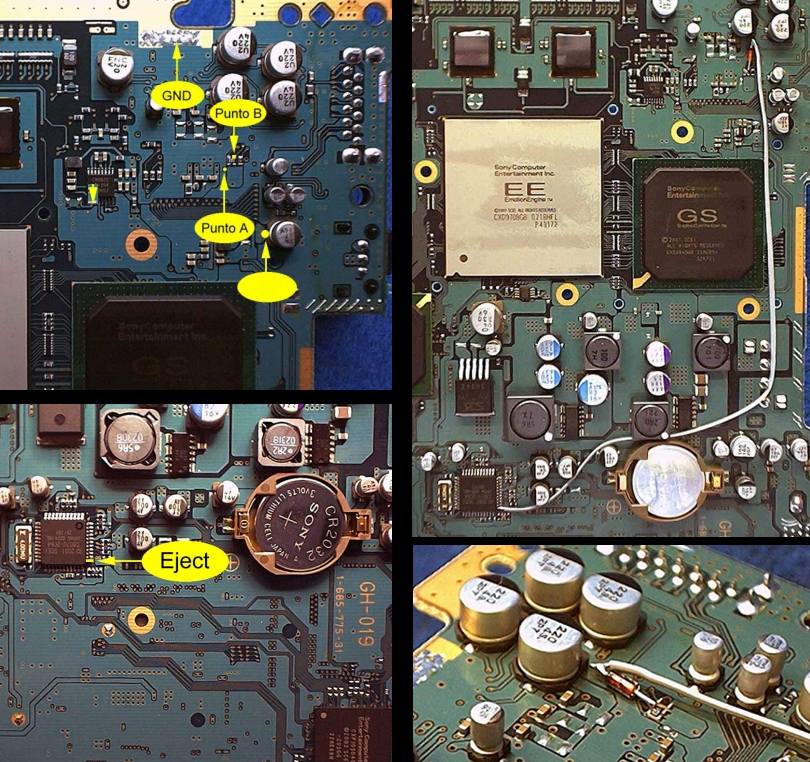

Esquemas:

1 - Unir el punto A a GND raspando la pista de GND adyacente.
2 - Soldar el Anodo del diodo al punto B.
3 - El Katodo se lleva con un cable hasta la patilla de Reset.

Queda "muy profesional".

[fumeta]

rikki 02 jul 2003 10:48 Benedicto XVI **739** mensajes desde **jul 2002** · Answer 3 · 2003-07-02T09:48:03+00:00

Tengo una V7 con un Mars Action que va muy bien.
Me pregunto si hago este puente con el diodo, ¿afectará al funcionamiento del chip?

Gracias y saludox!
